可拆卸式平板合页金属铰链结构设计

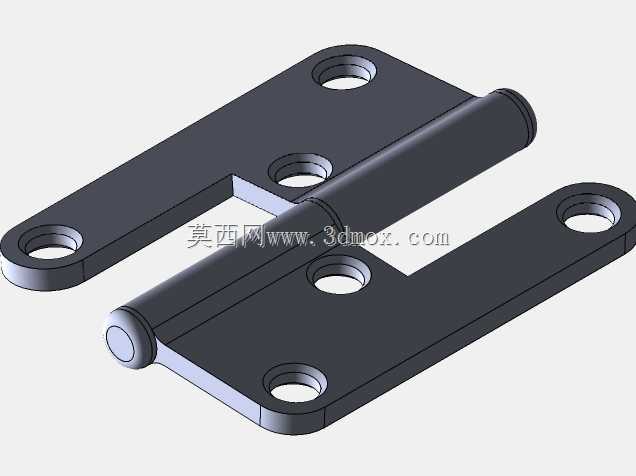

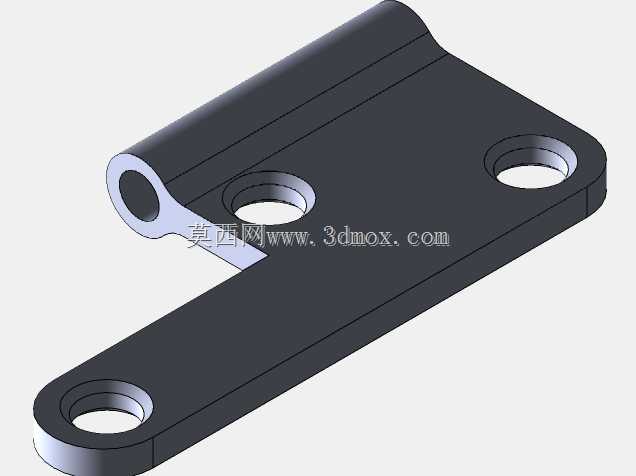

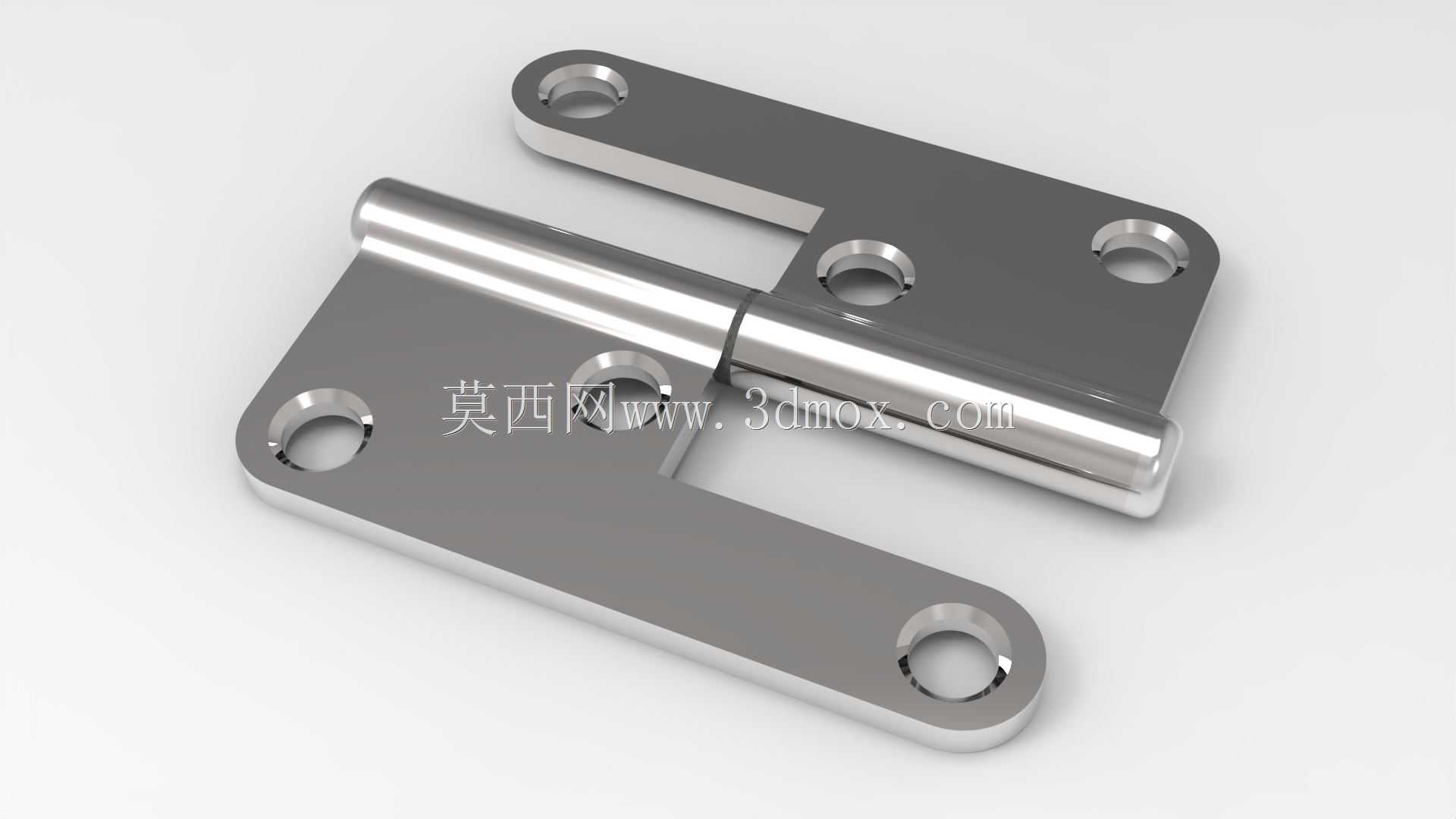

　　这类可拆卸式平板铰链在工业设备、防护设施、箱柜结构上的应用十分广泛，和普通民用合页不同，它的结构设计优先考虑拆装便捷性与重载工况下的连接可靠性，不需要额外拆解销轴端部的限位结构就能快速分离两个铰接页片，在需要频繁拆装门板、护罩的设备维护场景里，能大幅降低拆装作业的工作量。从结构细节来看，两个页片采用对称式折弯平板构型，每个页片上预留了三个沉头安装孔，孔位的排布避开了销轴装配的应力集中区域，安装时可以使用内六角圆柱头螺钉或者沉头十字螺钉完成固定，沉孔的深度刚好能让螺钉头部完全没入页片平面，不会出现螺钉头突出干涉铰接转动的问题。中间的销轴采用一体化光轴设计，和其中一个页片的轴套部分采用过盈压装配合，和另一个页片的轴套采用间隙配合，

　　转动时的摩擦阻力稳定，不会出现使用过程中销轴窜动脱落的问题，轴套和页片主体是一体化铣削成型的，没有额外的焊接接缝，避免了焊接变形导致的转动卡滞问题。在做结构设计的时候，首先要确认安装边界：两个页片的安装平面在闭合状态下处于同一平行面，展开时的转动角度可以达到180度，不会出现页片边缘互相干涉的情况，页片的厚度根据额定载荷做了匹配，常规工况下单副铰链可以承受垂直于安装面方向80kg的静载荷，不会出现页片变形弯折的问题。安装孔的中心距做了标准化适配，既可以适配常见的工业铝型材安装槽位，也可以直接在钢板、木板等材质的构件上打孔安装，不需要额外做孔位适配。设计时特意将销轴的装配位置做了偏心优化，当两个铰接构件闭合时，

　　页片之间的配合缝隙控制在0.2mm以内，既不会因为缝隙过大出现晃动，也不会因为加工公差导致闭合时页片互相挤压摩擦。在实际选型使用时，要注意根据构件的重量匹配铰链的使用数量，单扇宽度超过600mm的门板建议至少安装两副该型铰链，避免长期使用后出现页片变形导致的转动不畅。这类铰链的铰接转动副没有额外的阻尼结构，转动时的阻力完全来自轴和轴套的配合间隙，适合不需要悬停定位、只需要实现转动开合功能的连接场景，如果需要带阻尼的悬停效果，还需要额外搭配阻尼器或者支撑气弹簧使用。和普通的冲压合页不同，这个铰链的所有受力面都做了圆角过渡处理，没有尖锐的冲压毛边，安装和使用过程中不会划伤操作人员，页片的边缘做了0.5mm的倒角处理，

　　即使两个安装面存在少量的平面度误差，也不会出现开合过程中页片边缘刮蹭安装面的问题。在三维建模过程中，所有配合面的公差都按照机械加工的常规公差等级做了预留，轴和孔的配合公差选用H7/g6，既保证转动灵活，又不会出现过大的晃动间隙，安装孔的位置公差控制在0.1mm以内，避免实际安装时出现孔位对不上的问题。这类结构除了在工业设备上使用，在一些需要可拆卸连接的户外设施、物流周转器具上也有大量应用，因为其结构简单可靠，没有容易损坏的小零件，在多粉尘、潮湿的工况下也能保持稳定的转动性能，不需要频繁加注润滑油维护。
