施耐德GV2ME系列电机保护断路器三维建模

　　在低压配电与工业控制场景里，这类电机保护断路器是电机回路里的核心保护元件，常被布置在电机控制柜的进线端、设备操作旁的就地控制箱内，或是小型单机设备的主回路前端，直接承担电机的启停操作与故障保护职责，替代了传统分立的熔断器、热继电器加接触器的部分组合功能，能大幅缩减柜内安装空间，减少回路接线节点。从实际使用场景来看，它既可以在小型传送带、小型机床辅机、水泵这类小功率电机回路里作为主开关独立使用，也可以在复杂生产线的分布式电机控制回路里，作为单台电机的分支保护元件，和上游主进线断路器、下游交流接触器配合，构成分级保护的电机控制回路，当电机出现过载、堵转、相间短路这类故障时，能快速脱扣切断回路，避免电机绕组烧毁，同时防止故障扩大影响上游配电系统。

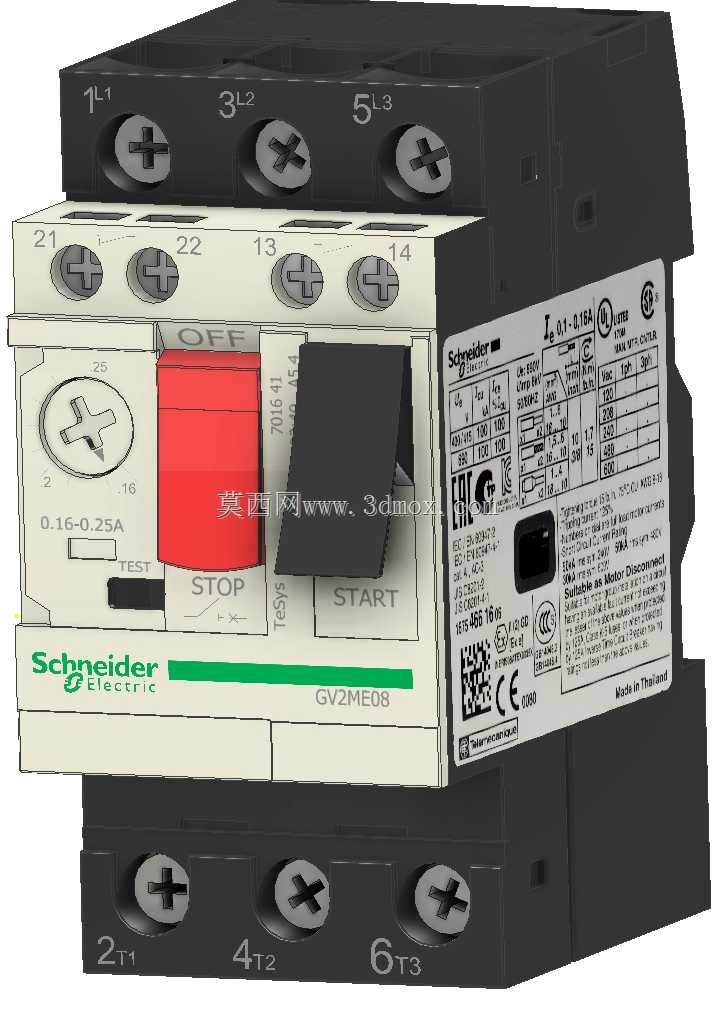

　　这款产品的功能特性完全围绕电机保护的实际需求设计，正面设置的红色停止按键与黑色启动操作拨杆，符合现场操作人员的操作习惯，停止按键带有明显的红色标识，紧急情况下可以直接拍按切断回路，操作拨杆的行程与反馈力度经过调校，操作时能清晰感知分合闸状态，不会出现虚位误判。正面的电流整定旋钮可以根据所保护电机的额定电流调整保护阈值，整定范围覆盖对应规格电机的常规额定电流区间，调整时带有清晰的刻度指示，整定完成后可以通过配套的锁定件固定整定值，避免现场振动或误碰导致参数偏移。产品本体上的主回路接线端子分布在上下两端，分别对应电源进线与负载出线，端子采用螺丝压接结构，压接区域的尺寸可以适配常规的多股铜芯线与接线端子，拧紧螺丝的扭矩符合低压电器的通用安装规范，不需要特殊工具就能完成接线。辅助触点端子布置在本体正面上方，可以根据需求选配常开或常闭辅助触点，用于反馈断路器的分合闸状态，接入PLC的输入回路或是指示灯回路，实现远程状态监控。

　　做这个三维建模的时候，首先是对照实物的外观比例与结构拆分来搭建基础特征，先确定本体的安装基准面，也就是底部的导轨安装卡扣的贴合面，这个面是产品安装到DIN导轨上的定位基准，所有外形特征都以这个面为基准来定位，保证安装尺寸的准确性。建模过程中先拉出主体的上下两个基座的轮廓，上下基座采用卡扣加螺丝的拼接结构，建模时还原了拼接处的止口结构，这个结构既可以保证上下壳体的装配定位精度，也能提升壳体拼接处的防护能力，避免灰尘从拼接缝隙进入本体内部。操作机构部分的建模重点还原按键与拨杆的活动行程空间，保证拨杆在分合闸两个位置时不会和周围的壳体、标识牌产生干涉，红色停止按键的按压行程也按照实物的活动范围做了限位，还原按键按下后的复位空间。侧面的标识区域还原了产品的参数标识、认证标识与接线示意图的位置，这些标识的位置和尺寸都和实物保持一致，方便在做虚拟装配的时候，模拟真实产品的标识可读性，检查柜内布线时会不会遮挡标识内容。

　　从安装边界的尺寸来看，这款断路器的宽度对应3极低压电器的常规模数，安装到标准35mmDIN导轨上时，单个产品占用的柜内宽度空间和同规格的3极微型断路器接近，高度方向的尺寸要略大于普通微型断路器，因为内部集成了热脱扣与磁脱扣的保护机构，加上正面的操作按键与整定旋钮，所以在做控制柜布局的时候，需要在产品正面预留足够的操作空间，保证操作人员可以顺利按压停止按键、拨动操作拨杆，也能方便地调整电流整定值，不会被柜内的线槽、相邻元件挡住操作位置。上下接线端子的接线空间要预留足够的弯线半径，尤其是接入大线径导线的时候，导线弯曲后不会和柜内的其他元件、柜门产生干涉。导轨安装的卡扣结构在建模时还原了卡扣的弹性活动空间，模拟安装时卡扣卡入DIN导轨的行程，保证虚拟装配时可以顺利完成导轨安装的动作模拟，不会出现卡扣和导轨的干涉问题。本体上的散热槽结构分布在两侧壳体上，建模时还原了散热槽的深度与排布间距，在做柜内热仿真的时候，可以更准确地模拟断路器工作时的散热路径，评估柜内温升对元件的影响。

　　在实际设备选型配套的时候，这类断路器的三维模型可以直接导入控制柜的装配模型里，用来核对柜内布局的空间余量，检查相邻元件之间的安全电气间隙，模拟接线时的导线走向，提前发现布局上的干涉问题，减少实际生产装配时的改造成本。建模时对所有外部操作件、接线端子、安装结构的尺寸都做了精准还原，保证导出的工程图可以直接用于布局参考，不会出现尺寸偏差导致的安装问题。
