重载万向滚轮式工业脚轮结构设计

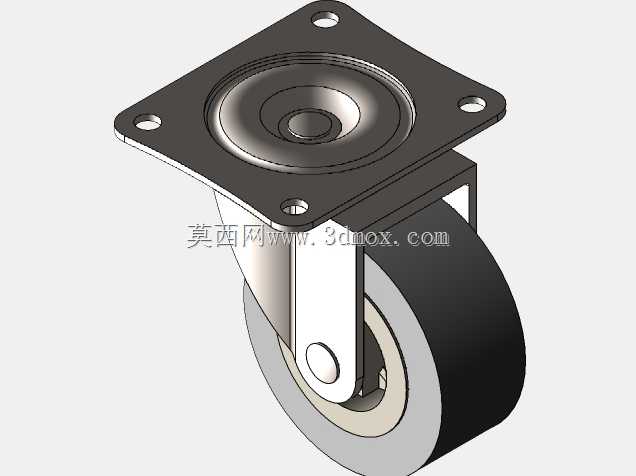

　　在工业生产场景中，脚轮作为设备移动的核心支撑部件，广泛应用于仓储货架转运、生产工位器具移动、重型设备移位、物流周转台车等场景，滚轮式脚轮凭借转向灵活、承载稳定的特性，是车间内短距离设备移位、工装器具移动的常用配件。这款滚轮式脚轮采用顶部平板安装结构，安装板为方形带安装孔的冲压钢板结构，安装面平整，可通过螺栓直接固定在设备底部的安装基座上，安装时需注意安装面的平面度公差控制在0.2mm以内，避免安装后支架受附加应力导致转向卡顿或支架变形。转向部分采用平面推力轴承结构，位于安装板与轮架之间，可承受垂直方向的重载载荷，同时保证360度水平转向顺滑无卡滞，轴承上下端设置有防尘挡圈，可阻挡车间内的粉尘、铁屑进入轴承滚道，延长轴承的维护周期，

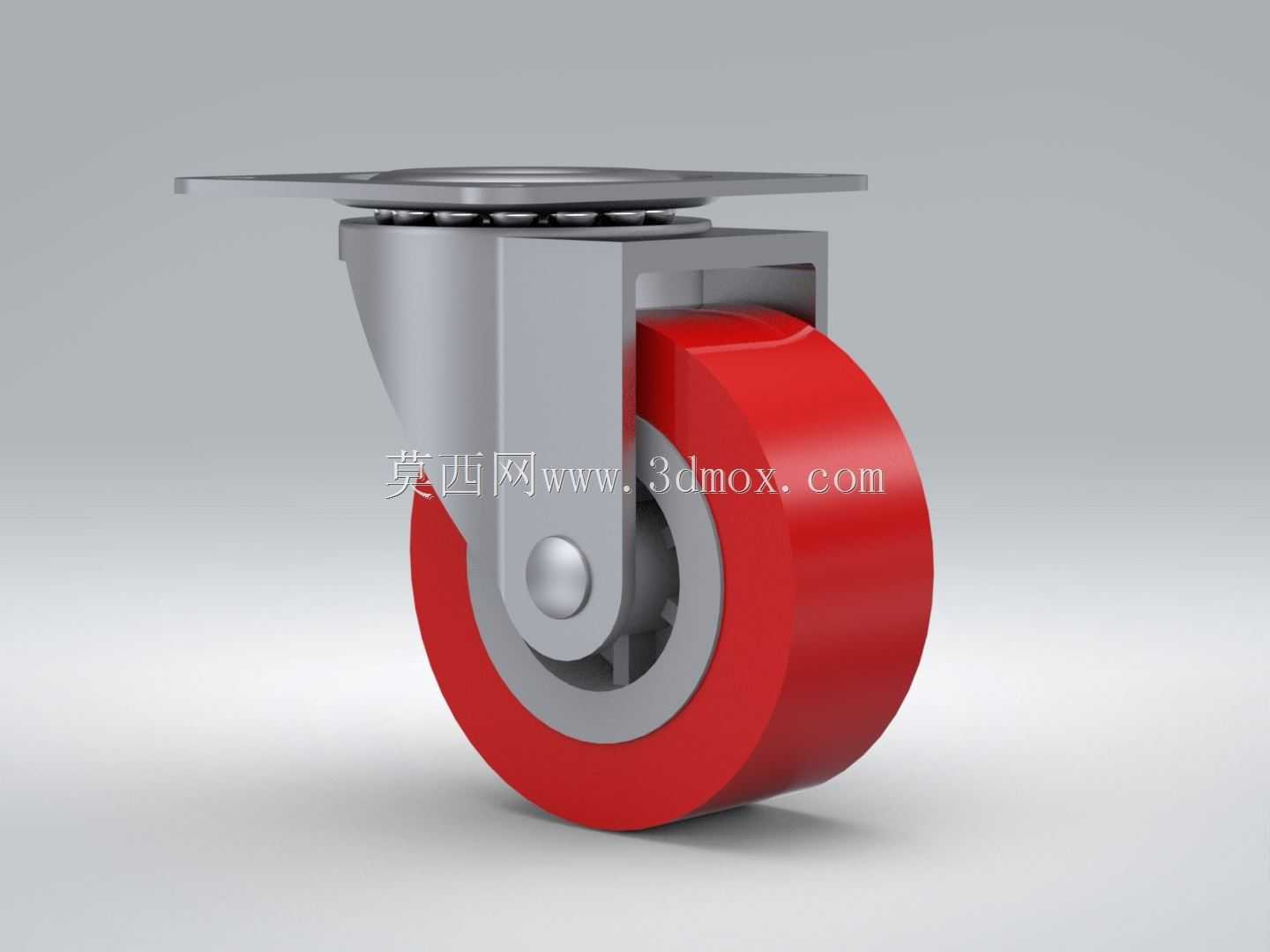

　　适配多粉尘的机加工车间、铸造车间等工况。轮架采用一体式冲压折弯成型的钢板支架，支架两侧对称设置轮轴安装孔，轮轴采用带防松结构的销轴配合锁紧螺母固定，轮轴与轮体之间设置有滚动轴承，降低轮体滚动时的摩擦阻力，推动设备时更省力。轮体采用聚氨酯包钢结构，外层红色聚氨酯材质硬度适中，既具备足够的耐磨性能，又能在滚动时起到一定的减震效果，减少设备移动过程中的震动对设备上精密部件的影响，同时聚氨酯材质与地面接触时不会划伤环氧地坪、水泥地面等常见车间地面，避免地面留下划痕；内层为钢制轮芯，保证轮体的整体结构强度，避免重载下轮体发生形变。设计过程中，首先根据目标承载需求确定轮体直径与宽度，轮体直径越大，滚动时越过地面小障碍物的能力越强，

　　同时滚动阻力更小，结合常见车间地面的缝隙、小凸起等工况，选定适配的轮径尺寸；轮架的折弯角度与加强结构经过受力校核，保证在额定载荷下支架的形变量在允许范围内，不会出现轮体偏摆、支架开裂的问题。安装边界方面，顶部安装板的孔位间距符合通用工业脚轮的安装尺寸标准，可直接替换同规格的传统脚轮，无需对设备底部安装结构进行二次改造；轮体的回转半径经过测算，转向时轮体不会与设备底部的突出结构发生干涉，安装时需预留足够的转向空间，保证脚轮可全角度自由转动。实际使用中，这类脚轮常四个为一组搭配使用，其中两个可搭配带刹车结构的款式，在设备需要固定位置时锁定轮体滚动与转向，避免设备发生滑移；日常维护时需定期清理轮面缠绕的铁屑、线头杂物，

　　检查转向轴承与轮轴轴承的润滑状态，定期补充润滑脂，检查轮轴锁紧螺母的紧固状态，避免长期使用后螺母松动导致轮体脱落。不同于轻型家具脚轮，工业重载脚轮的设计更侧重承载能力与结构可靠性，所有受力部件均经过载荷校核，支架钢板厚度、轮轴直径、轴承选型都匹配额定承载需求，可适应车间内复杂的地面工况与频繁移动的使用需求，在周转车、移动工作台、重型货架、工业设备移动底座等场景下都能稳定发挥作用，轮体的聚氨酯材质还具备一定的耐油耐弱腐蚀性能，可适配有少量油污的机加工车间环境，不会因少量油污接触导致轮体材质过早老化开裂。
