2英寸带锁定功能万向旋转脚轮结构设计

　　日常做设备移动结构选型的时候，脚轮是很容易被忽略但又直接影响整机使用体验的部件，很多新手工程师做选型时只看额定负载，忽略安装边界、锁止结构可靠性、回转半径这些细节，最后装到设备上要么推起来卡滞，要么锁止后还能窜动，要么安装孔位和设备底板不匹配返工。这款2英寸规格的带锁旋转脚轮，额定负载能力对应150磅的使用场景，也就是单轮可承载约68kg的静载或动载需求，适合中小型移动工作台、轻型工具柜、小型检测设备、商用展示架这类需要频繁移位又需要定点固定的场景。

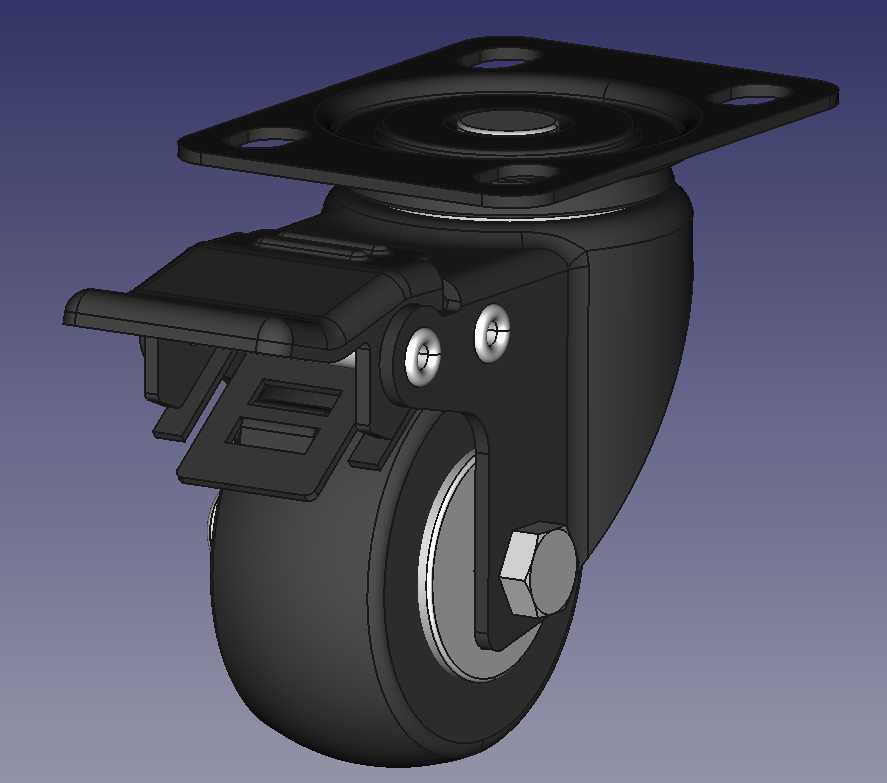

　　从结构设计来看，这款脚轮采用顶板安装的万向回转结构，顶部安装板为方形带四个安装孔的冲压钢板结构，安装孔位做了沉台处理，适配常用的M6或者M8规格的安装螺栓，安装时螺栓头可以完全沉入沉台，不会突出安装板表面，保证脚轮和设备底板完全贴合，避免长期受力后安装板变形。回转部分采用双滚珠轴承的回转支承结构，相比单滚珠或者轴套式的回转结构，转动阻力更小，在设备满载的情况下也能轻松转向，不会出现转向卡顿、偏磨的问题，同时回转间隙控制在合理范围，不会出现转向旷量过大导致设备推行时晃动的情况。

　　锁止结构是这款脚轮的核心功能设计，采用的是踏板式双锁结构，踩下锁止踏板后，不仅会通过侧边的制动块卡紧轮面限制轮子转动，同时会锁死顶部的回转支承，限制整个支架的旋转，也就是锁止后轮子既不能滚动也不能转向，相比仅锁轮面的单锁结构，定点停放的稳定性更好，哪怕设备放在有轻微坡度的地面，也不会出现自行滑移或者转向偏移的问题。解锁时只需要踩下踏板另一端的解锁拨片，就能同时解除轮面和回转结构的锁止，操作时不需要弯腰用手操作，用脚尖就能完成锁止和解锁的动作，符合人机工程学的操作逻辑。

　　轮体部分采用的是硬质聚氨酯包胶结构，轮芯为高强度工程塑料材质，轮面的聚氨酯材料硬度控制在邵氏85A左右，兼顾了承重能力和静音效果，推行时不会像纯尼龙轮那样在瓷砖或者环氧地坪上产生很大的滚动噪音，同时聚氨酯材料的耐磨性更好，长期在车间地面推行也不容易出现轮面磨损掉屑的问题，不会污染洁净车间的地面。轮体的转动部分采用单滚珠轴承搭配轴套的结构，轮轴为镀锌钢制螺栓，搭配六角防松螺母锁紧，长期受载也不会出现轮轴松脱的问题。

　　安装边界方面，这款脚轮的总高度从安装板顶面到轮底的垂直距离控制在75mm左右，顶部安装板的尺寸为60mm×60mm，四个安装孔的孔距为45mm×45mm，安装孔直径为8.5mm，选型时只需要确认设备底部的安装空间高度不小于80mm，底板预留的安装孔位和该孔距匹配，单轮承载的设备重量不超过额定负载的70%（也就是单轮实际承载不超过48kg，四个脚轮搭配使用时总设备重量不超过190kg），就能保证长期使用的可靠性。设计建模的时候，需要重点注意几个配合公差：回转支承的上下滚珠道的同轴度要控制在0.1mm以内，否则会出现转动卡滞；锁止踏板的转轴位置要做限位结构，避免踩下踏板时行程过大导致制动块压裂轮面；轮体和支架两侧的间隙要控制在0.5-1mm之间，间隙太小容易卡入杂物导致轮子卡滞，间隙太大则会出现轮体晃动的问题。另外整个支架的金属件都做了黑色电泳处理，相比普通喷漆的表面处理，防锈能力更好，在潮湿的车间环境下使用也不容易出现漆面脱落、生锈的问题。

　　实际应用中，这类脚轮通常四个一组搭配使用，其中两个带锁、两个不带锁的配置是最常用的，当然也可以根据使用需求四个都选用带锁款式，对于需要频繁移动、定点作业的轻型设备来说，这种带双锁结构的万向脚轮，相比固定脚轮加万向轮的传统配置，移动灵活性更高，锁止后的稳定性也更有保障，做结构设计时如果能提前把脚轮的安装尺寸、回转半径、锁止操作空间都预留到位，后期装配和使用时就能避免很多不必要的问题。
