双层阶梯式不锈钢作业操作台结构设计

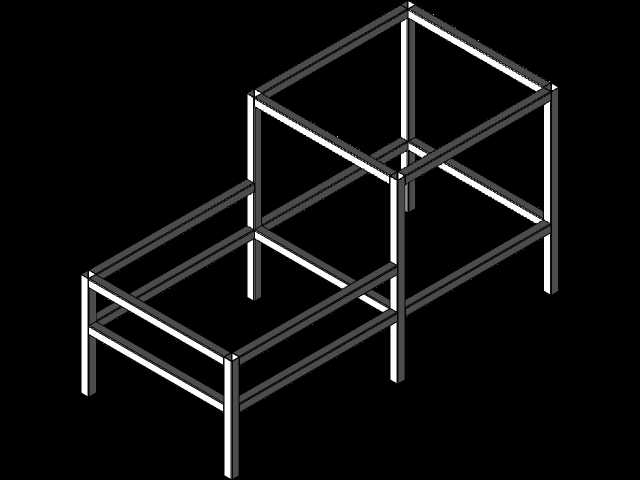

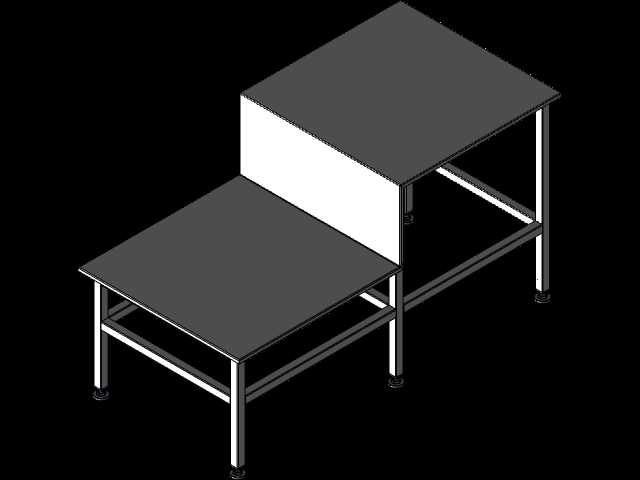

　　这款双层阶梯式不锈钢作业台，主要面向车间内存在高低差作业需求的工位场景设计，常见于装配线旁的物料暂存与作业辅助、质检工位的分层工具摆放、小型加工单元的工件周转承托，也可适配实验室、洁净车间内的分级操作需求，解决单层台面无法同时满足高低位操作、不同大小物件分区放置的痛点。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，框架主材选用不锈钢方管，兼顾防锈性能与结构刚性，避免普通碳钢框架在潮湿车间环境下容易锈蚀掉漆的问题，同时不锈钢材质表面光滑易清洁，适配对卫生条件有一定要求的作业场景。两层台面采用高低错位的阶梯布局，低位台面高度适配操作人员站立时的小臂自然下垂操作高度，适合放置需要频繁拿取的工具、待加工小型工件，

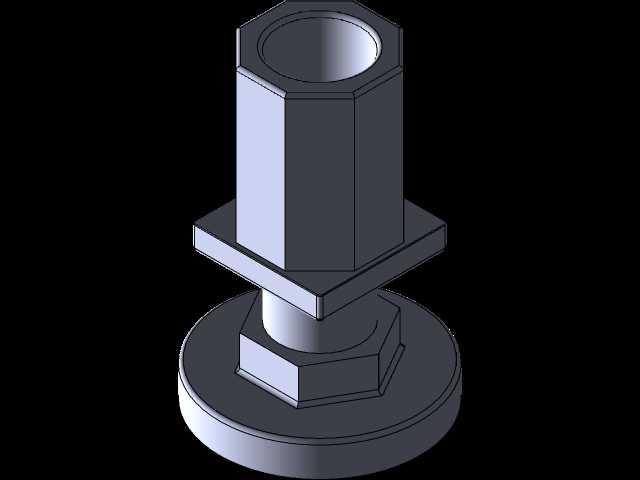

　　操作人员无需抬臂即可完成取放与操作，降低长时间作业的手臂疲劳度；高位台面高度适配操作人员抬臂至胸腹位置的操作高度，可放置重量较大、不需要频繁挪动的工装夹具、检测设备或者待周转的成品件，利用高低差形成自然的功能分区，避免不同类型物件混放导致的作业效率下降。支脚部分采用可调式脚杯设计，每个支脚底部的脚杯可通过螺纹调节高度，适配车间地面不平整的安装场景，调节范围可覆盖常规车间地面15mm以内的高度差，保证整个台面放置后处于水平状态，避免台面上放置的精密量具、小型工件因为台面倾斜出现滑落或者测量误差。框架的横向连接杆设置在两层台面的下方位置，一方面作为台面的承托梁，分散台面承受的载荷，避免台面长期受力出现中部下凹变形，

　　另一方面横向连接杆也可作为辅助的脚踏支撑，操作人员长时间站立作业时可将单脚搭在横杆上，缓解腰部与腿部的站立疲劳。台面与框架的连接采用沉头螺丝固定的方式，螺丝头完全沉入台面内部，不会在台面上形成凸起的障碍物，避免刮伤工件表面或者勾扯操作人员的工作服，同时这种可拆卸的连接方式也方便后期更换磨损的台面，不需要整体报废框架，降低后期维护成本。从安装边界来看，整体占地投影为矩形，低位台的深度大于高位台，形成阶梯状的外轮廓，安装时需要预留的操作空间为台面前方至少800mm的站立操作区，两侧预留300mm以上的通行空间，避免操作人员转身或者拿取物件时与周边设备发生干涉。台面的承载能力按照常规工位需求设计，低位台均匀承载可达150kg，

　　高位台因为位置更高，为了保证整体稳定性，均匀承载设计为100kg，框架的焊接位置全部做打磨抛光处理，去除焊渣与尖锐边角，避免操作人员磕碰受伤。在实际使用场景中，这类阶梯台还可根据需求在高位台侧面加装工具挂板，悬挂常用的扳手、螺丝刀等手动工具，或者在低位台下方加装抽屉，存放小型零配件，拓展台面的使用功能；如果是用于防静电作业场景，也可在不锈钢台面上铺设防静电胶皮，通过接地导线导出静电，适配电子元器件装配的作业需求。设计过程中重点考量了结构的稳定性，高位台的支脚直接落地，并非搭建在低位台的台面上，避免高位台承重后将载荷全部传递到低位台框架上导致整体重心偏移，四个落地支脚形成的支撑矩形覆盖整个设备的投影范围，即使在高位台边缘放置重物，也不会出现侧翻的风险。台面边缘做了小半径的圆角处理，相比直角边缘，圆角可以降低磕碰时的伤害程度，同时也不容易因为碰撞出现凹陷变形。整个框架的焊缝采用连续满焊工艺，相比点焊结构，满焊的框架整体刚性更好，长期承受交变载荷也不会出现焊缝开裂的问题，焊接完成后整体做拉丝表面处理，既保留不锈钢的金属质感，也避免亮面不锈钢容易反光晃眼的问题，适配车间内的照明环境，减少操作人员的视觉疲劳。
