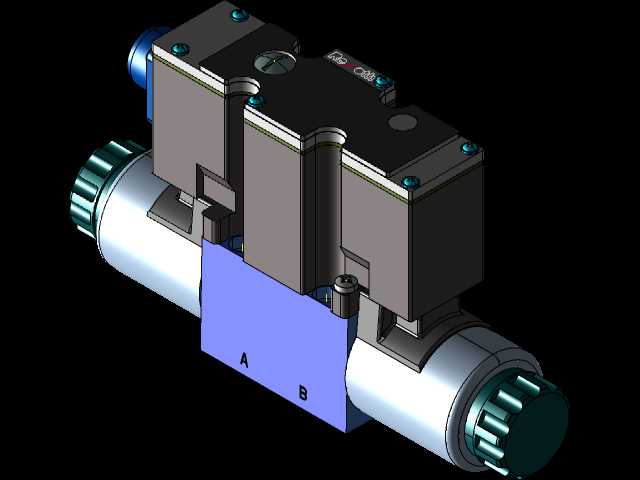

工业高性能电液控制液压换向阀结构

　　这款液压阀主要面向重载工业液压系统场景，在冶金设备液压站、大型注塑机锁模回路、工程机械主控阀组、重型压机动力单元这类对压力耐受、流量控制稳定性要求严苛的工况中承担核心油流方向管控作用，区别于普通通径换向阀，其设计冗余完全覆盖连续高压冲击下的工况波动需求，能在系统长期带压运行时保持阀芯换向的一致性，不会因为长期油液冲刷、压力脉动出现阀芯卡滞或者换向位置偏移的问题。从功能特性来看，该阀采用电信号集成控制逻辑，通过电控信号驱动阀芯换位，实现压力油口与工作油口的通断切换，进而控制执行元件的伸出、缩回或者停止动作，额定工作压力覆盖315Bar的高压区间，最大通流能力可达42L/min，标称稳定工作流量为15L/min，

　　适配6个工作油口加PE泄油口的安装配置，控制信号采用±10V模拟量输入，能实现阀芯开度的比例调节，而非普通开关阀的通断式控制，可根据输入信号大小线性调整过流面积，让执行元件的运行速度实现无级调控，避免换向冲击带来的设备管路振动、执行元件爬行等问题。设计过程中优先考虑了安装适配性与维护便利性，阀体主安装面采用标准通径的安装孔位布局，油口位置符合常规液压阀组的布管习惯，A、B工作油口布置在阀体同侧，进回油口与泄油口沿阀体轴向排布，能直接适配现有标准阀块的安装孔位，不需要额外设计过渡连接板，降低阀组集成的加工成本。电磁驱动部分采用分体式叠装结构，两个电磁控制单元并排布置在阀体顶部，线圈与阀芯推杆之间设置密封隔腔，

　　避免油液渗漏进入线圈区域造成电气故障，线圈接线端采用标准接插件形式，现场接线时不需要拆解阀体，直接插拔即可完成线路连接。阀体流道设计采用全圆弧过渡结构，在油道转向位置没有直角突变结构，能大幅降低高压油液在阀体内的沿程压力损失，同时减少油液湍流带来的发热与噪声，阀芯与阀套配合间隙严格控制在微米级公差范围，既能保证阀芯滑动顺畅无卡滞，又能将内泄漏量控制在极低水平，避免系统因为内泄出现掉压、执行元件自锁失效的问题。密封件选型兼容HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR等多种主流液压介质，不管是矿物基液压油还是环保型合成液压油、难燃液压液都能适配，不需要因为介质类型更换密封组件，

　　能满足不同行业的液压介质使用要求，比如冶金行业常用的难燃液压液工况、户外工程机械的低温液压油工况都能直接适配。安装边界方面，阀体主体沿轴向的总长度适配标准10通径阀的安装空间，顶部电磁驱动单元的高度控制在常规阀组的安装间距范围内，不会出现与相邻阀件、阀组盖板干涉的问题，阀体底部安装面的平面度、密封槽尺寸公差完全符合液压阀安装的行业通用标准，安装时只需要按照标准扭矩紧固安装螺栓，就能保证接合面的密封可靠性，不需要额外涂覆密封胶。在实际选型应用中，该阀可直接替代同规格的传统电液换向阀，不需要改动原有阀组的设计，其比例控制特性还能简化系统的调速回路设计，不需要额外在回路中加装节流阀件，就能实现执行元件的平稳启停与速度调控，对于设备升级改造、新设备液压系统优化都有较好的适配性。建模过程中完整还原了阀体的所有细节特征，包括线圈固定螺栓、接线端标识、油口标识、密封槽位置、阀芯端部的调节结构，所有配合面的尺寸都按照实际加工公差进行建模，能直接用于液压阀组的装配干涉检查、管路布局模拟，也可作为液压系统教学演示、设备维修拆解参考的三维数模使用，数模中各个零件为独立可编辑状态，可根据实际选型需求修改参数、调整配置，适配不同的设计场景。
