1英寸气动三通球阀执行驱动装置

　　这套1英寸规格的气动驱动球阀组件，核心应用在中小口径流体管路的通断、流向切换工况，常见于精细化工配料管路、水处理支管切换、轻工流体输送线、小型气动控制系统的管路节点，适配公称通径1英寸的内螺纹连接三通球阀，可在压缩空气驱动下完成阀芯90度回转，实现L型或T型流道的通路切换，替代人工手动操作，适配远程电控气控的自动化管路系统，在有防爆要求的化工车间、粉尘较多的粮油加工车间，相比电动驱动部件更具安全优势，不会产生电火花引燃易燃易爆介质。

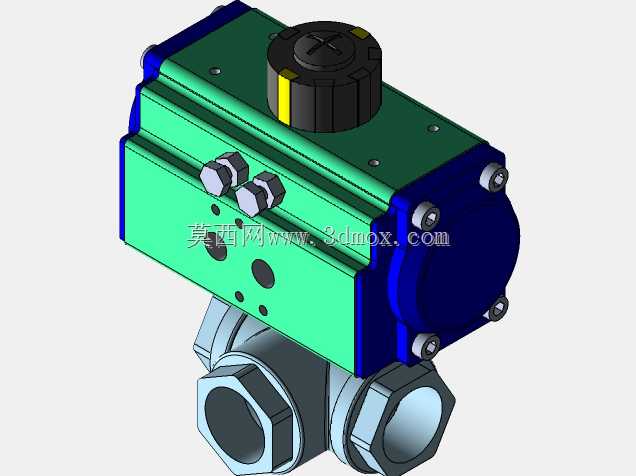

　　从结构设计逻辑来看，上部的气动执行器采用齿条活塞式回转驱动结构，压缩空气从两个气口分别进入气缸两侧腔室时，推动活塞做直线往复运动，活塞上的齿条带动输出轴上的齿轮完成90度回转，输出扭矩直接传递给下部球阀的阀杆，无需额外的传动连接部件，减少传动间隙带来的阀芯转角误差。执行器顶部设置了阀位指示结构，可直观显示当前阀芯的开闭或通路状态，顶部的调节螺栓可微调活塞行程，精准控制阀芯的回转角度，避免出现流道对中偏差导致的流阻增大、密封面偏磨问题。执行器端盖采用螺栓紧固结构，方便后期拆解维护更换密封件，气缸本体采用硬质氧化处理的铝合金材质，兼顾轻量化与抗腐蚀能力，适配多数工业环境的使用需求，下部的三通球阀采用内螺纹连接方式，阀体为不锈钢材质，适配水、压缩空气、弱腐蚀性流体等多种介质，螺纹接口符合常规管螺纹标准，可直接对接同规格的工业管路，无需额外定制转接头。

　　从安装边界来看，执行器与阀门采用标准的ISO5211连接法兰适配，输出轴为方轴结构，与阀杆的连接无间隙，安装时只需对准连接孔位紧固螺栓即可完成装配，无需额外调整同轴度。整体组件的安装空间需预留执行器两侧气口的气管接头安装空间，以及顶部阀位指示的观察空间，侧向的两个气接口需预留至少10mm的接头安装余量，避免气管弯折导致气路不畅。在实际选型应用中，需要根据管路的工作压力匹配对应弹簧复位或双作用的执行器配置，双作用结构依靠两侧气压差完成开关动作，适合有持续气源供应的工况，弹簧复位结构可在断气时自动回到预设的安全工位，避免管路介质失控引发生产事故。

　　设计过程中，执行器与阀门的连接同轴度是核心控制要点，若输出轴与阀杆存在偏心，会导致阀杆承受额外的径向力，长期运行会加速阀杆密封件的磨损，出现外漏隐患，因此连接法兰的定位止口公差控制在H7级别，保证装配后的同轴度偏差不超过0.1mm。气缸内部的活塞密封采用耐磨丁腈橡胶材质，可在-20℃到80℃的环境温度下稳定工作，活塞表面做抛光处理，降低密封件的摩擦阻力，减少气源的压力损耗，正常工作时气源压力只需0.4-0.7MPa即可输出足够的扭矩驱动阀芯动作，无需配置过高压力的气源，降低厂区气源系统的负载。下部球阀的密封座采用聚四氟乙烯材质，具备良好的自润滑性能与抗腐蚀能力，阀芯采用精铸不锈钢后抛光处理，流道表面粗糙度控制在Ra1.6以下，降低介质流过时的流阻，减少管路的压力损失，三通结构的流道设计采用等径结构，介质流过时不会出现节流扩径的问题，避免含颗粒介质在阀腔内沉积卡滞。

　　在实际管路布局中，该组件可水平安装或垂直安装，不受安装方向限制，但需注意气路控制电磁阀的安装位置尽量靠近执行器气口，减少气路的管长，提升阀门的动作响应速度，正常工况下从电磁阀得电到阀芯完成全行程动作的时间不超过1秒，满足多数快速切换的工况需求。执行器的外壳防护等级达到IP65，可在有少量喷淋、粉尘的车间环境下稳定工作，无需额外加装防护外罩，侧面的两个气接口采用标准G1/8管螺纹，可适配常规的气动快插接头，方便现场气管的快速装配。在日常维护中，只需每6个月对执行器的活动部件进行一次润滑检查，对球阀的密封件进行泄漏检测，即可保证长期稳定运行，无需频繁拆解更换部件。
