工业立式配电箱ELECTIC面板框结构设计

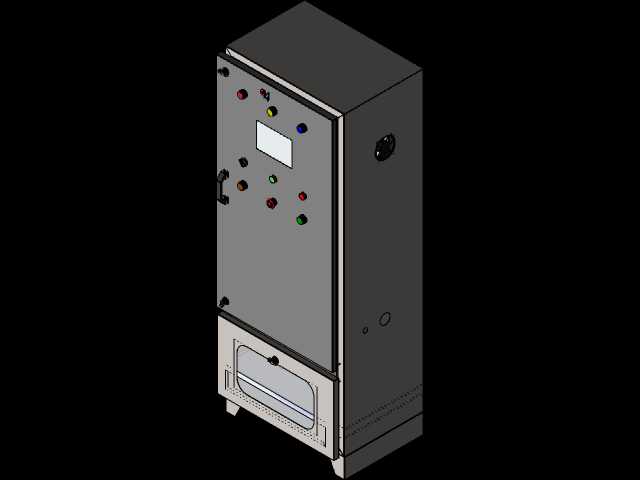

　　这款立式电控柜体的设计，首先要匹配工业车间现场的配电管控需求，这类柜体常部署在生产车间动力配电区域、设备集群供电节点位置，承担车间动力回路通断控制、运行状态指示、过载短路防护的核心作用，区别于小型壁挂式配电箱，立式结构的柜体能够承载更多回路的配电元件，适配中大型生产区域的集中配电需求。从结构设计逻辑来看，柜体采用上下分段式布局，上部为主电控操作腔，正面预留了嵌入式显示屏安装位，周边排布多组控制按钮与状态指示灯，不同颜色的按钮分别对应启动、停止、急停、复位等操作功能，指示灯则对应不同回路的通电、故障、运行状态，操作人员无需打开柜门即可完成常规状态查看与基础操作，降低日常运维的触电风险。下部腔体预留了独立的观察窗与操作口，

　　可布置进线端子排、备用回路元件或是散热通风组件，底部的支撑结构抬高了柜体主体与地面的距离，避免车间地面清洁积水、积尘侵入柜体内部，适配车间复杂的地面环境。设计过程中首先要明确安装边界，这类立式柜体的安装需要在地面预留对应尺寸的固定地脚位置，柜体背部预留与墙面的走线间隙，正面要留出足够的柜门开启空间与操作站位空间，避免周边设备遮挡操作面板。面板框的尺寸匹配是设计中的核心细节，ELECTIC面板框的开孔尺寸严格对应选用的显示模块、按钮元件的安装规格，面板与柜体框架的连接采用内嵌式固定结构，接缝处做平整处理，既保证面板的安装强度，也避免缝隙积尘影响内部元件。柜体侧面预留了电缆进线的敲落孔位，可根据现场走线方向选择上部进线或是下部进线，

　　适配不同车间的布线方式，侧面还预留了散热通风的开孔位置，可根据柜内元件的发热量选配散热风扇，保证柜内温度处于元件允许的工作区间。从功能特性来看，柜门锁具采用工业专用柜锁，只有授权运维人员可打开柜门进行内部元件检修，操作面板上的元件排布遵循操作习惯，常用的急停按钮布置在面板易触碰的位置，状态指示灯按照回路顺序排布，方便运维人员快速定位故障回路。柜体的外壳采用金属板材折弯成型，结构强度满足工业场景的防碰撞需求，表面做喷塑处理，具备基础的防腐蚀、防锈能力，适配车间多粉尘、少量油污的使用环境。在建模过程中，所有面板开孔位置都预留了标准的安装公差，按钮、显示屏的安装位都匹配通用工业电气元件的安装尺寸，不需要二次开孔修改即可完成元件装配，

　　柜体框架的折弯处做了圆角处理，避免加工、安装过程中划伤操作人员，内部的安装导轨预留位置适配标准电气安装导轨，可灵活布置断路器、接触器、端子排等元件，根据实际配电需求调整元件排布。上下腔体之间设置了独立的隔板，避免下部进线区域的灰尘、线缆干扰上部操作腔的元件，隔板上预留了穿线孔，方便内部线缆的排布固定，柜内预留了接地端子的安装位置，保证柜体金属外壳可靠接地，满足电气安全规范要求。这类柜体的设计还要考虑日常运维的便利性，柜门开启角度可达到120度以上，内部元件排布预留了足够的接线操作空间，不需要探入柜体过深即可完成接线、元件更换操作，下部腔体的观察窗采用透明耐冲击材质，不用打开柜门即可查看内部进线端子的状态，减少日常巡检的工作量。
