B.2 50规格传动输送用滚筒结构

　　在各类带式输送、辊道输送场景中，滚筒是承担载荷传递、皮带导向、物料承托的核心基础部件，这款B.2 50规格滚筒的设计，完全围绕中小载荷输送线的实际运行需求展开，没有冗余的结构设计，所有特征都服务于安装便捷性、运行稳定性与维护便利性的核心目标。从实际应用场景来看，这类50外径的滚筒常被用在轻工包装线、电子件组装输送线、小型仓储分拣线的从动端或者轻载传动端，适配的皮带宽度通常在40-60mm区间，单辊额定静载荷可以覆盖15kg以内的散料、盒装物料输送需求，运行线速度适配0.2-1.2m/s的常规输送节拍，不会因为线速度过高出现辊面跳动、皮带跑偏的问题。

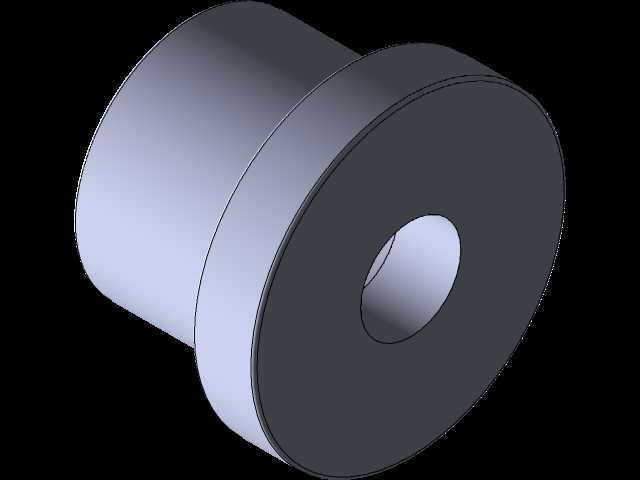

　　从结构设计思路来看，这款滚筒采用了一体台阶式的筒体结构，大直径端作为辊身主体承担物料与皮带的接触承托，小直径端作为安装定位轴颈，和机架上的安装孔直接配合，省去了额外的轴套、压盖类连接件，既减少了装配环节的零件数量，也降低了长期运行中连接件松动导致的辊体偏心风险。中心的通孔设计一方面是为了穿装固定心轴，适配两端卡簧或者顶丝的固定方式，另一方面也能在保证辊体结构强度的前提下降低整体自重，减少输送线驱动端的功率损耗，对于长距离排布的辊道线来说，单辊重量的降低能累计减少不小的运行能耗。辊身的外圆面做了同轴度公差约束，设计时将径向圆跳动控制在0.1mm以内，避免运行过程中皮带出现周期性的张紧力波动，延长皮带的使用寿命；台阶处的过渡圆角做了R2的圆弧处理，既消除了机加工过程中的应力集中风险，也能避免安装时锐边划伤皮带或者操作人员的手部。

　　从安装边界尺寸来看，这款滚筒的辊身有效工作面长度为50mm，安装轴颈的直径比辊身小10mm，轴颈的轴向长度适配1.5-3mm厚度的冷轧钢板机架，安装时只需要将两端轴颈卡入机架的预制U型槽或者圆孔内，穿入心轴后两端用卡簧限位即可完成装配，不需要额外做焊接或者螺纹连接，后期维护更换时只需要拆下卡簧抽出心轴就能替换辊体，单根辊体的更换时间可以控制在2分钟以内，非常适合连续生产场景下的快速运维需求。中心通孔的直径适配12mm直径的标准冷拉圆钢心轴，心轴和辊体内孔之间可以根据使用需求选择加装工程塑料滑动轴承或者微型深沟球轴承：如果是无动力从动辊场景，直接配滑动轴承就能满足低转速下的转动需求，成本更低且免润滑维护；如果是作为传动辊使用，加装滚珠轴承后可以将转动阻力降低60%以上，适配链轮或者多楔带轮的动力输入场景。

　　在实际选型匹配时，需要注意这款滚筒的使用温度范围在-10℃到60℃之间，不适合高温烘烤线或者冷冻输送线的极端温度场景，辊面没有做包胶或者滚花处理，适合输送表面平整的纸箱、塑料盒类工件，如果要输送表面光滑的袋装物料或者倾斜输送场景，可以在辊面额外加装热缩橡胶套来增加摩擦力，不需要改动辊体本身的基础结构。设计时特意将辊体的壁厚做了3mm的等厚设计，采用普通45号钢无缝钢管加工即可满足强度要求，不需要使用特殊合金材料，加工时只需要一次装夹就能完成外圆、端面、内孔的全部机加工工序，加工工艺性好，适合批量生产，单件加工的工时成本可以控制在较低水平，同时批量生产的尺寸一致性容易保证，不会出现同批次辊体尺寸偏差过大导致的安装适配问题。另外，辊体的两端端面都做了0.5mm的倒角处理，安装轴承或者心轴时可以起到导向作用，避免硬敲入装导致的轴承变形或者孔口毛刺问题，这些细节设计都是从一线装配和运维的实际痛点出发，没有追求花哨的结构，完全以实用可靠为核心目标。
