卧式圆形压力蒸汽灭菌设备结构设计

　　在医院消毒供应中心、制药企业无菌生产车间的核心作业区，这类卧式圆形舱体的蒸汽灭菌设备是保障无菌环境的核心硬件，区别于小型台式灭菌器，该款设备的舱体容积适配批量器械、无菌包、制药介质的灭菌需求，单批次处理量可覆盖中小型医院日间手术器械周转、制药车间小批量原辅材料的灭菌作业，无需多批次反复操作，能有效降低作业人员的劳动强度，同时减少灭菌过程的蒸汽能耗损耗。

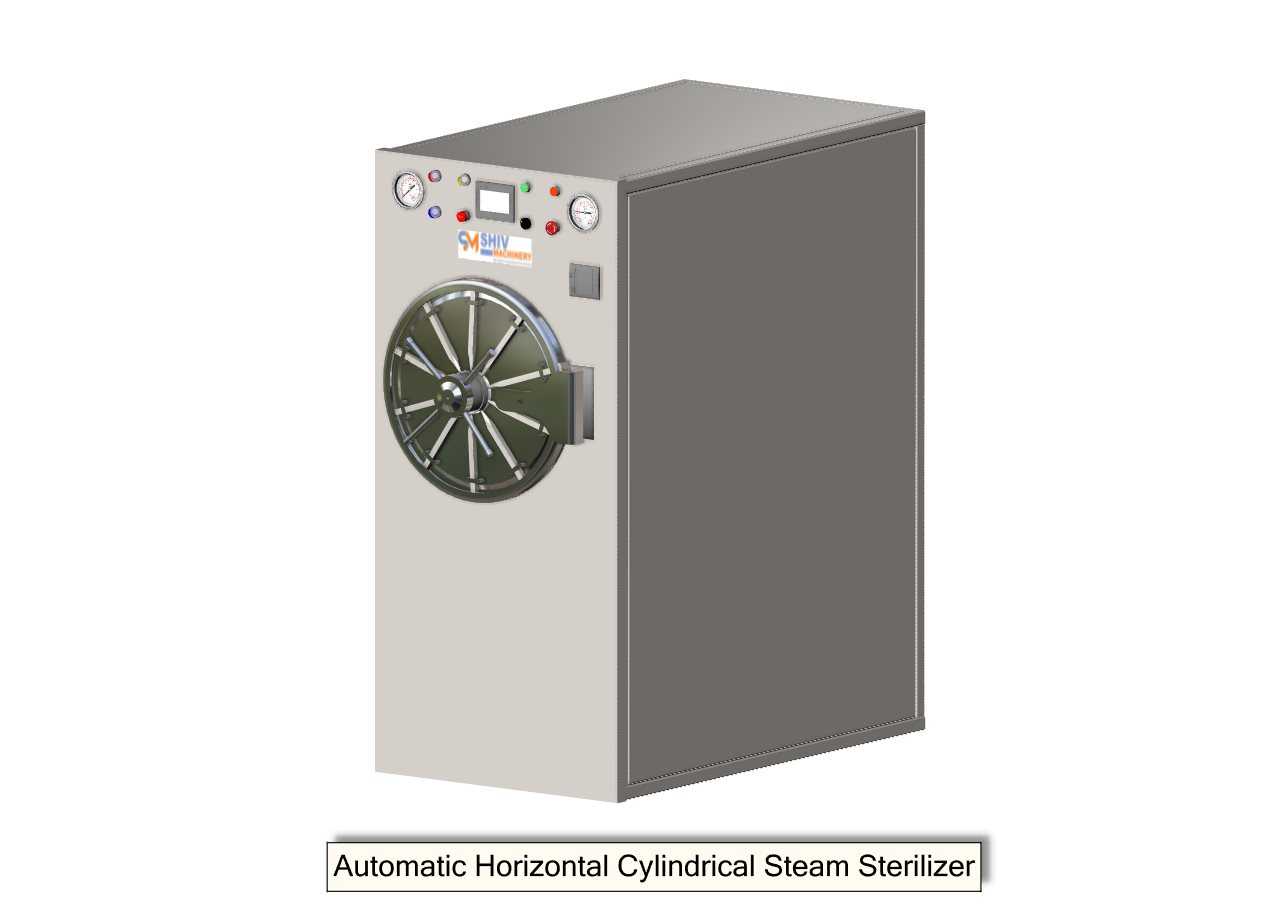

　　从设备实际运行逻辑来看，其核心功能是通过饱和高温蒸汽在密闭舱体内形成稳定的压力环境，让蒸汽充分接触被灭菌物品表面，通过高温使微生物蛋白质变性失活，实现无菌处理。设备正面的圆形密封门采用辐射式锁紧结构，多道锁紧卡爪沿门圈均匀分布，相比单卡扣式密封结构，这种设计能让舱门在承压状态下受力更均匀，避免长期高压运行出现局部密封失效的问题，门体上配备的观察窗可在灭菌过程中直观查看舱内状态，无需开门即可确认作业进度。门体旁的操作面板集成了压力显示表、温度显示模块、控制按钮与状态指示灯，两侧的机械压力表可独立显示舱内压力与夹套压力，即使电控模块出现临时故障，操作人员也能通过机械表读取核心参数，保障作业安全，面板上的急停按钮可在异常状态下快速切断设备运行回路，避免安全事故。

　　做这款设备的三维结构设计时，首先要考虑的是安装场景的边界限制，设备整体采用立式柜式结构，底部为平整的支撑底座，无需额外做混凝土预埋基础，只要地面平整度满足设备承重要求即可就位安装，设备后侧预留了蒸汽管路接口、冷凝水排放接口与电气接线端口，安装时需在设备后侧预留不小于300mm的检修空间，方便后期管路维护与线路检修。舱体部分采用圆柱形承压结构设计，相比方形舱体，圆柱形结构在相同壁厚下的承压能力更强，能降低舱体材料的厚度要求，控制设备整体重量，同时圆柱形内壁不容易形成冷凝水积存死角，灭菌结束后冷凝水可沿舱壁顺畅流到底部排放口，减少舱内积液残留。设备的外壳采用冷轧钢板折弯拼接成型，表面做哑光喷塑处理，既可以隔绝内部舱体的高温，避免操作人员误触烫伤，也能耐受日常消毒过程中的含氯消毒剂擦拭，不会出现表层锈蚀脱落的问题。

　　设计过程中需要重点平衡操作便利性与结构安全性，舱门的铰链结构做了阻尼限位设计，开关门时的力度适配单人操作需求，操作人员无需借助辅助工具即可完成开关门与锁紧操作，门体上的密封胶圈采用耐温耐蒸汽的硅橡胶材质，胶圈嵌入安装在门圈的密封槽内，更换时无需拆解整个门体结构，维护人员可在短时间内完成胶圈更换，减少设备停机时间。设备的夹套层设计在舱体外侧，灭菌作业前先向夹套内通入蒸汽对舱体进行预热，避免冷舱通入蒸汽时产生大量冷凝水，影响灭菌效果，同时夹套的保温层可减少设备运行过程中的热量散失，降低设备表面温度，改善作业区域的环境温度。

　　从安装适配的角度来看，设备的整体宽度控制在常规医用门的通行宽度范围内，设备进场安装时无需拆除门框即可顺利通过医院、制药车间的标准通道，设备顶部为平整的封闭结构，没有突出的管路或部件，可在顶部放置小型作业记录台账，不会影响设备的正常运行。设备的控制管路与阀组全部集成在设备内部的侧舱内，外部没有裸露的管路，既提升了设备整体的整洁度，也避免日常作业过程中管路被磕碰损坏。在结构细节处理上，舱内的载物托架采用不锈钢材质，分层设计可根据被灭菌物品的高度调整层间距，托架底部配备滑动导轨，取放物品时可将托架拉出，无需探身进入舱内，降低操作人员被高温舱壁烫伤的风险，舱内的蒸汽喷口沿舱体内壁均匀分布，可让蒸汽在舱内形成均匀的循环流场，避免出现局部温度死角，保证舱内各个位置的灭菌效果一致。
