TC端一英寸卡箍式球阀实体结构

　　该结构对应卫生级管路中常用的直通式截断阀，两端采用TC快装卡盘接口，公称通径按1英寸NB尺寸控制，主要用于食品饮料、生物制药、精细化工以及纯水系统中对洁净介质流路进行开启与切断。相比螺纹连接，卡箍式端部不需要在装配时旋转阀体，现场配管时可先将两段管路的卡盘与阀端卡盘对齐，放入密封垫圈后用卡箍抱紧，拆装频次较高的清洗工段和需要定期灭菌的生产线尤其适用。

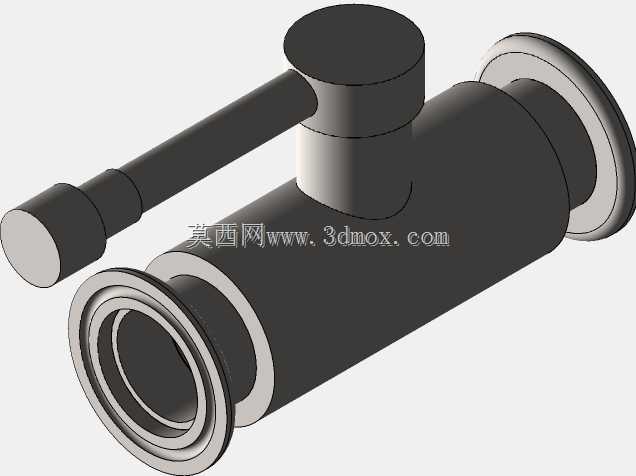

　　从结构布局看，阀体采用横向直通流道，介质沿轴向穿过，阀杆从阀体上部垂直引出，顶部通过方颈或配合段与手柄连接。手柄为长杠杆形式，端部加粗，操作时可获得足够力矩，90°旋转即可在全开与全关之间切换；手柄方向与流道平行时表示开启，垂直时表示关闭，现场人员无需靠近仪表即可快速判断阀位。阀杆与阀体之间设置密封与压盖结构，用于承受管路压力并减少外漏风险，上部的阶梯圆柱段也为填料或密封圈预留了安装空间。

　　建模时将阀体、阀杆、手柄、端部卡盘及相关配合件按实体零件处理，重点还原了卡盘端面、圆弧过渡、壁厚和流道贯通关系。两端卡盘外径、密封面位置和端口长度构成主要安装边界，选型时不仅要核对1英寸通径，还要确认卡盘标准与现场卡箍、垫圈一致；若布置在密集管架中，还需预留手柄向上摆动的空间，以及卡箍外侧的装配余量。阀体下部与两端接口之间保留圆滑过渡，既降低洁净管路中的积液死角，也有助于改善铸造或加工后的应力分布。

　　在实际系统中，这类球阀更适合全开或全关工况，不宜长期处于半开状态做节流调节，否则阀芯密封面容易被高速介质冲刷。三维结构可用于管路干涉检查、操作空间校核、维护工具路径确认以及备件测绘；对设备厂家而言，快装端尺寸、阀杆高度和手柄回转范围是布置管线时必须同步校验的关键边界。
