封闭式桌面级FDM熔融沉积成型设备结构

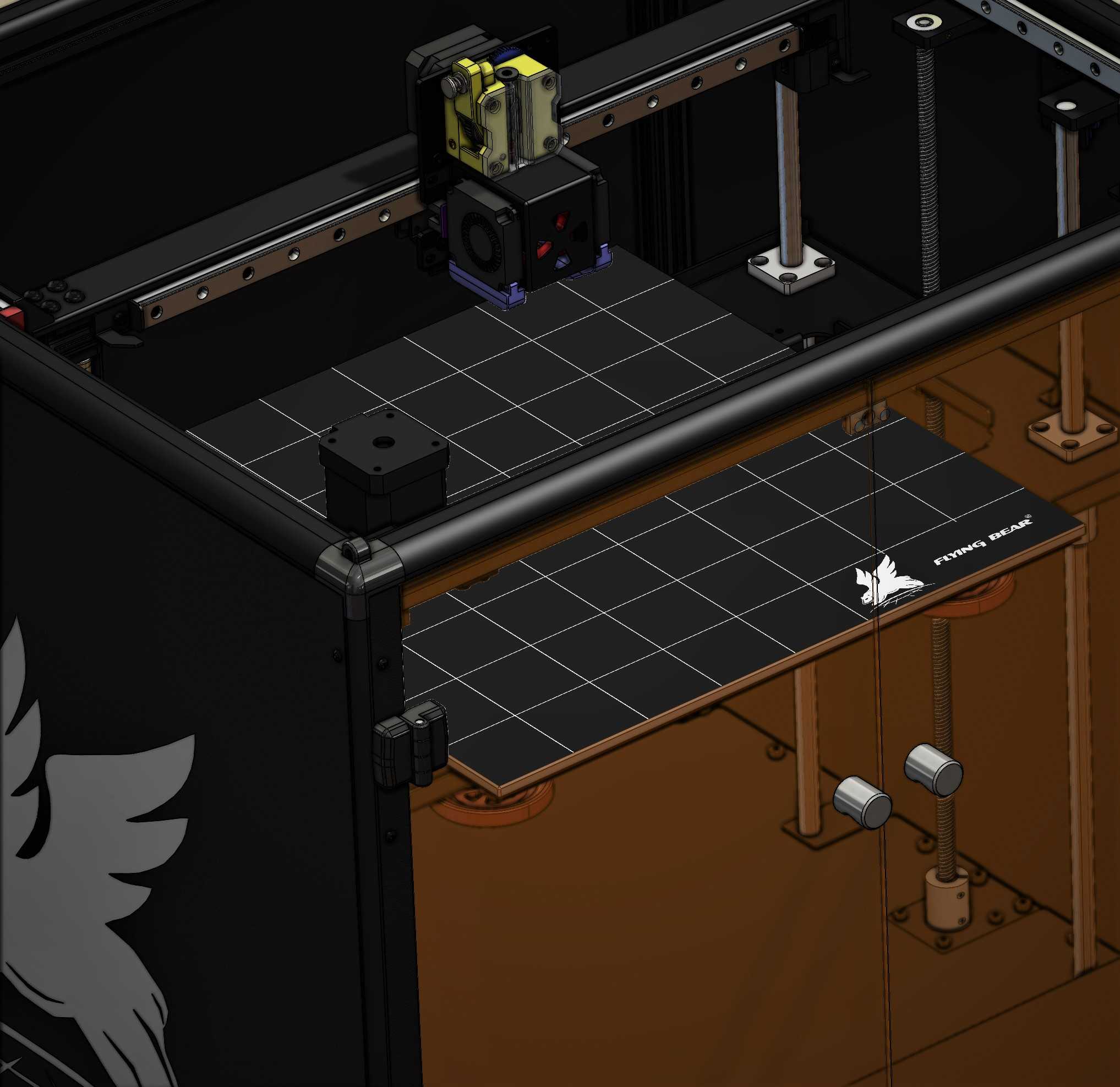

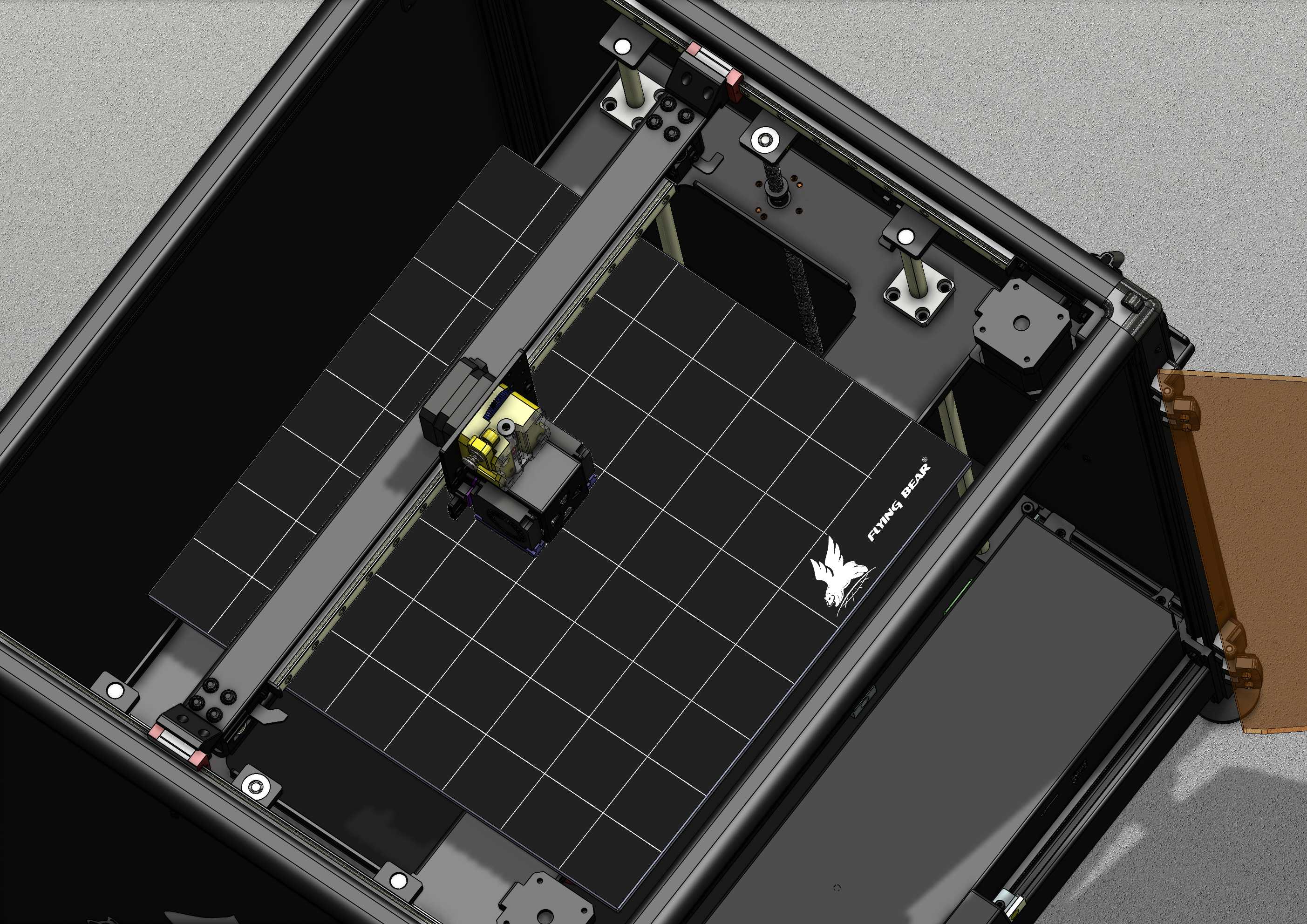

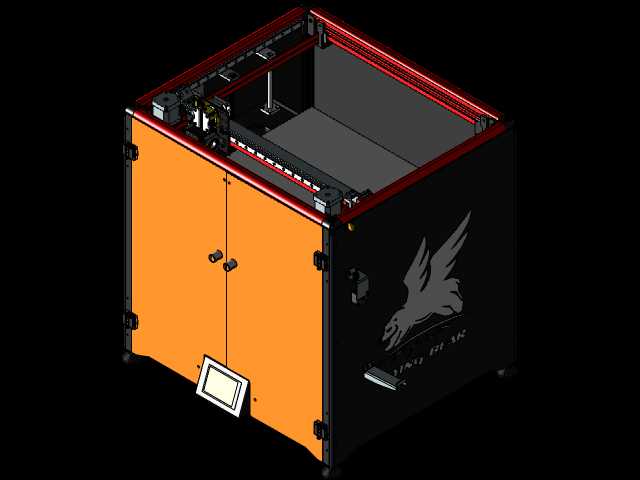

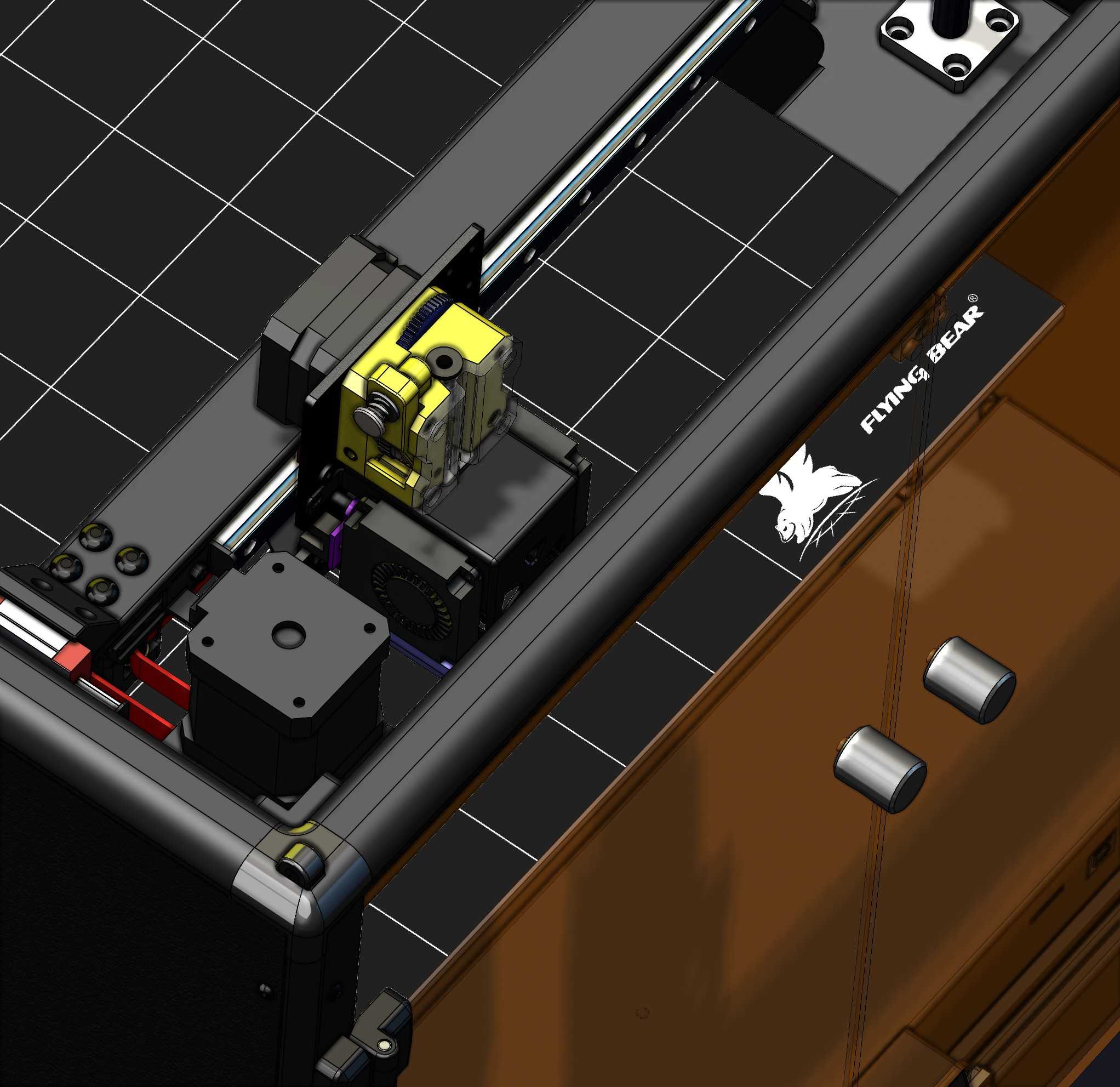

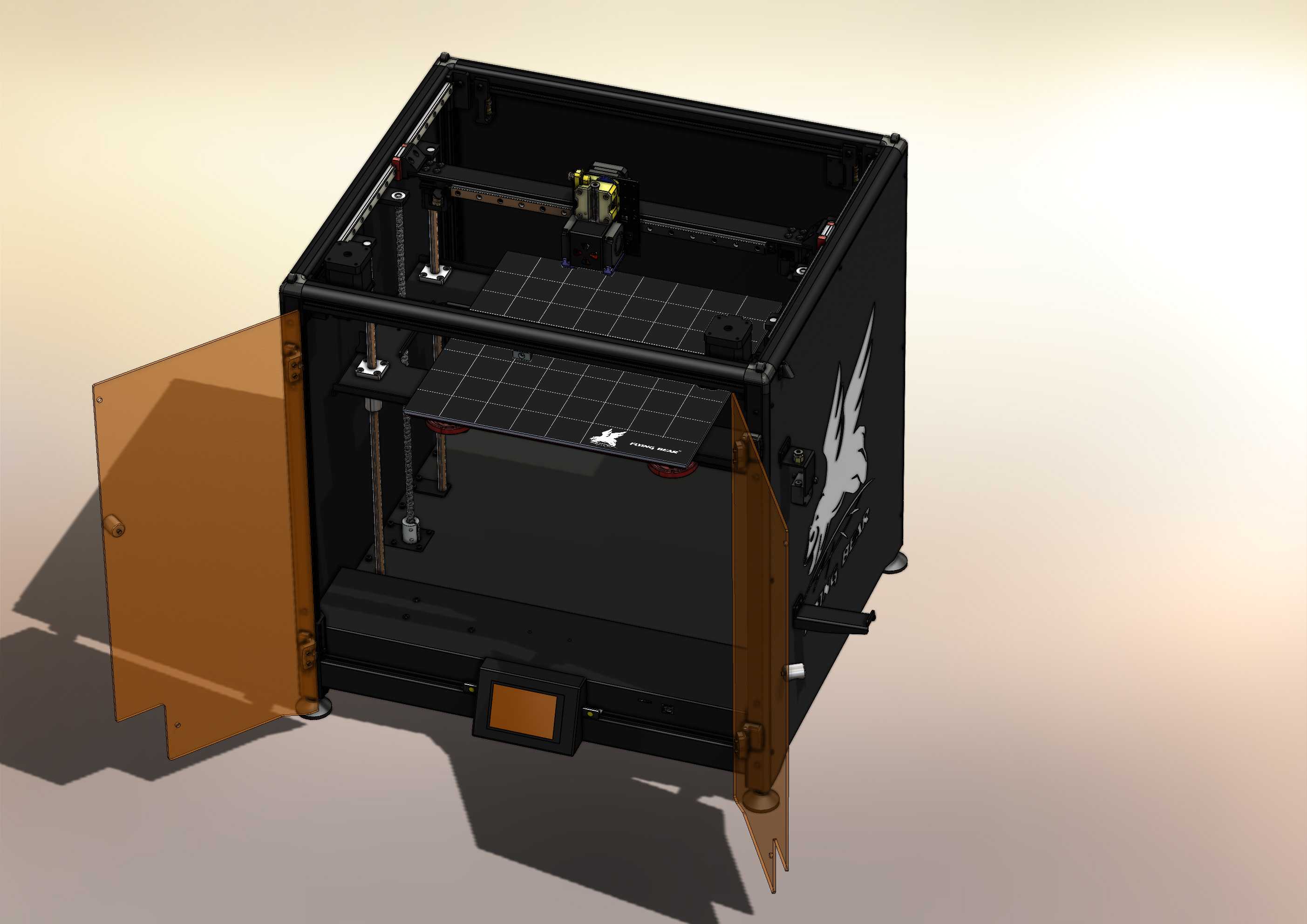

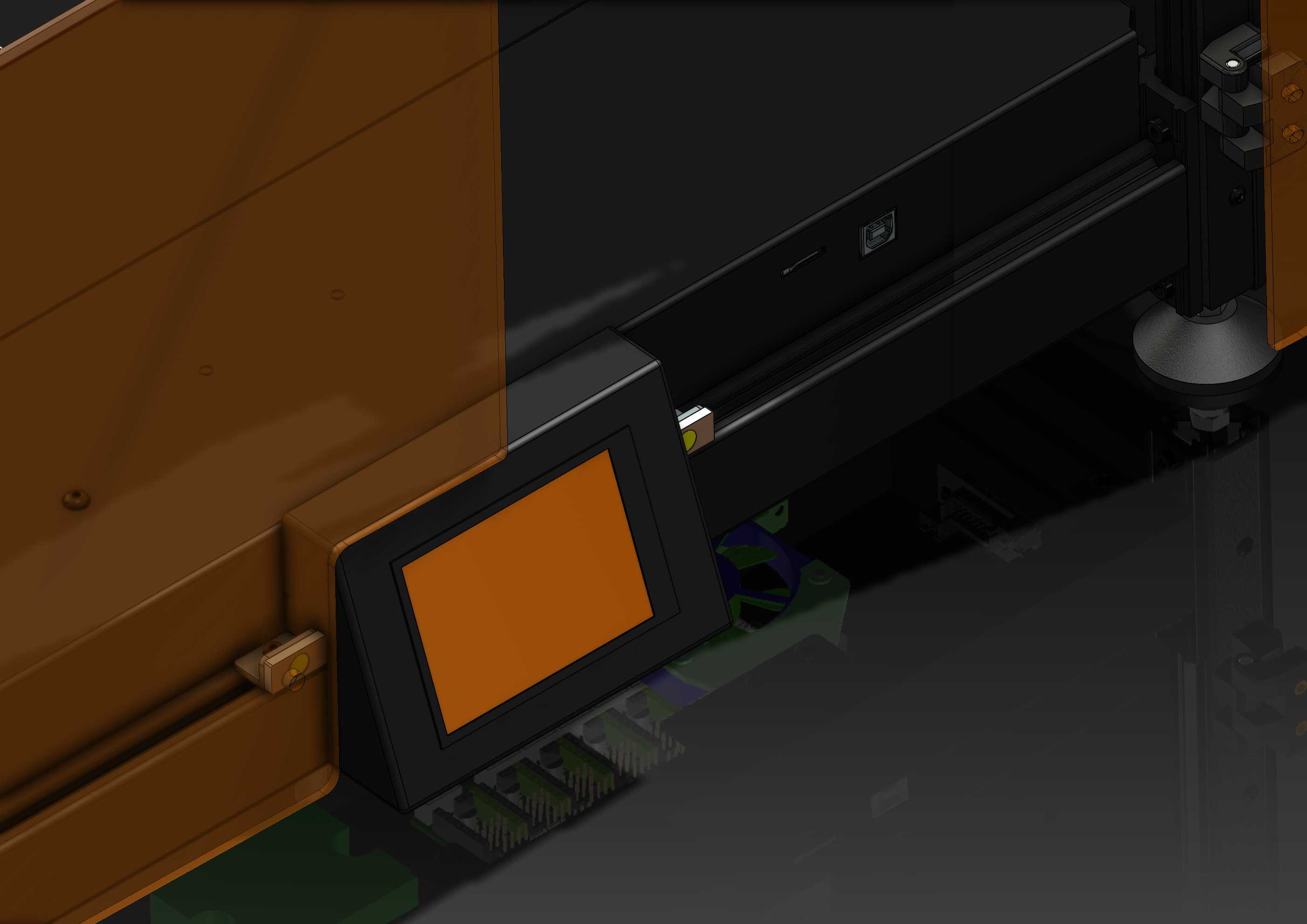

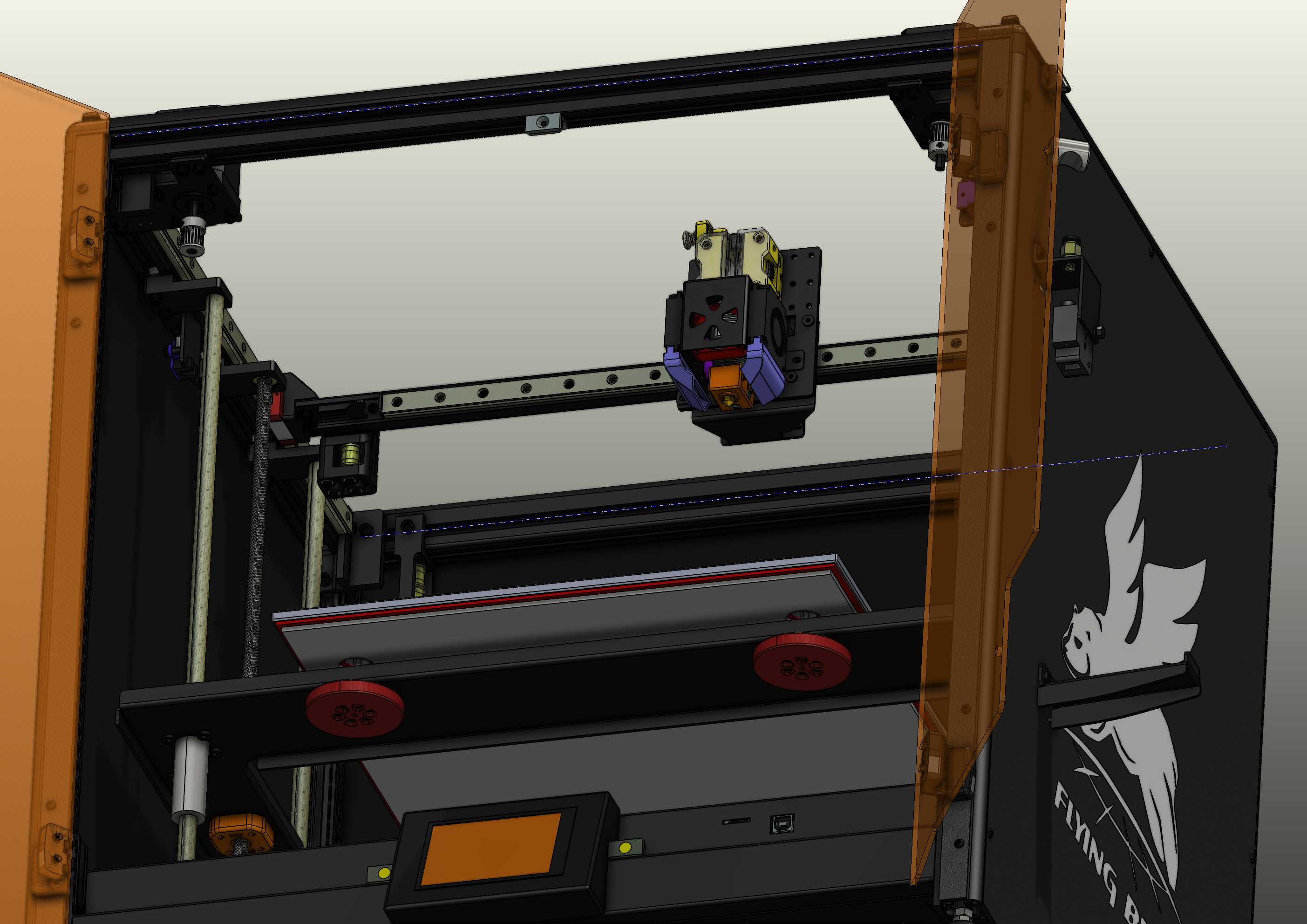

　　也方便后期维护时的拆装调整，不需要额外焊接工序，装配容错率更高。运动系统的布局上，X轴采用皮带传动搭配线性导轨的组合，导轨安装面经过铣平处理，保证运动过程中的直线度误差控制在0.02mm以内，打印头组件集成了耗材进料、加热熔融、风冷散热三个功能模块，喉管部位采用隔热断热结构，减少热量向上传导导致的耗材提前软化堵头问题；Y轴传动采用后置同步带驱动成型平台移动的方案，平台下方设置多点调平结构，配合弹簧预紧的调平旋钮，能够快速调整平台平面度，保证首层耗材的附着效果；Z轴采用双丝杆同步传动结构，两侧丝杆通过同步带连接实现同步转动，避免单丝杆驱动带来的平台倾斜问题，升降过程的运动平稳性更好，层厚控制精度更稳定。设备前部下方嵌入了触控操作屏，这款封闭式桌面级增材制造设备的结构设计，核心围绕小批量定制零件加工、创客原型验证、教学实训场景的实际使用需求展开，区别于开放式架构的同类型设备，全封闭的钣金外框搭配半透明茶色防护门，能够在设备运行过程中维持成型腔内部的温度场稳定，减少ABS、PC等易翘曲工程材料打印过程中因环境温度骤变产生的层间剥离、边角翘曲问题，同时半透明门体可以让操作人员随时观察腔体内的成型状态，又能阻挡打印过程中可能脱落的高温耗材飞溅，避免操作烫伤风险。从框架结构来看，设备主体采用标准工业铝型材拼接作为承载基底，型材连接处采用角码加内置螺栓的锁紧方式，既保证了整体框架的结构刚性，减少X、Y轴高速运动过程中的框架共振，提升打印成型精度，

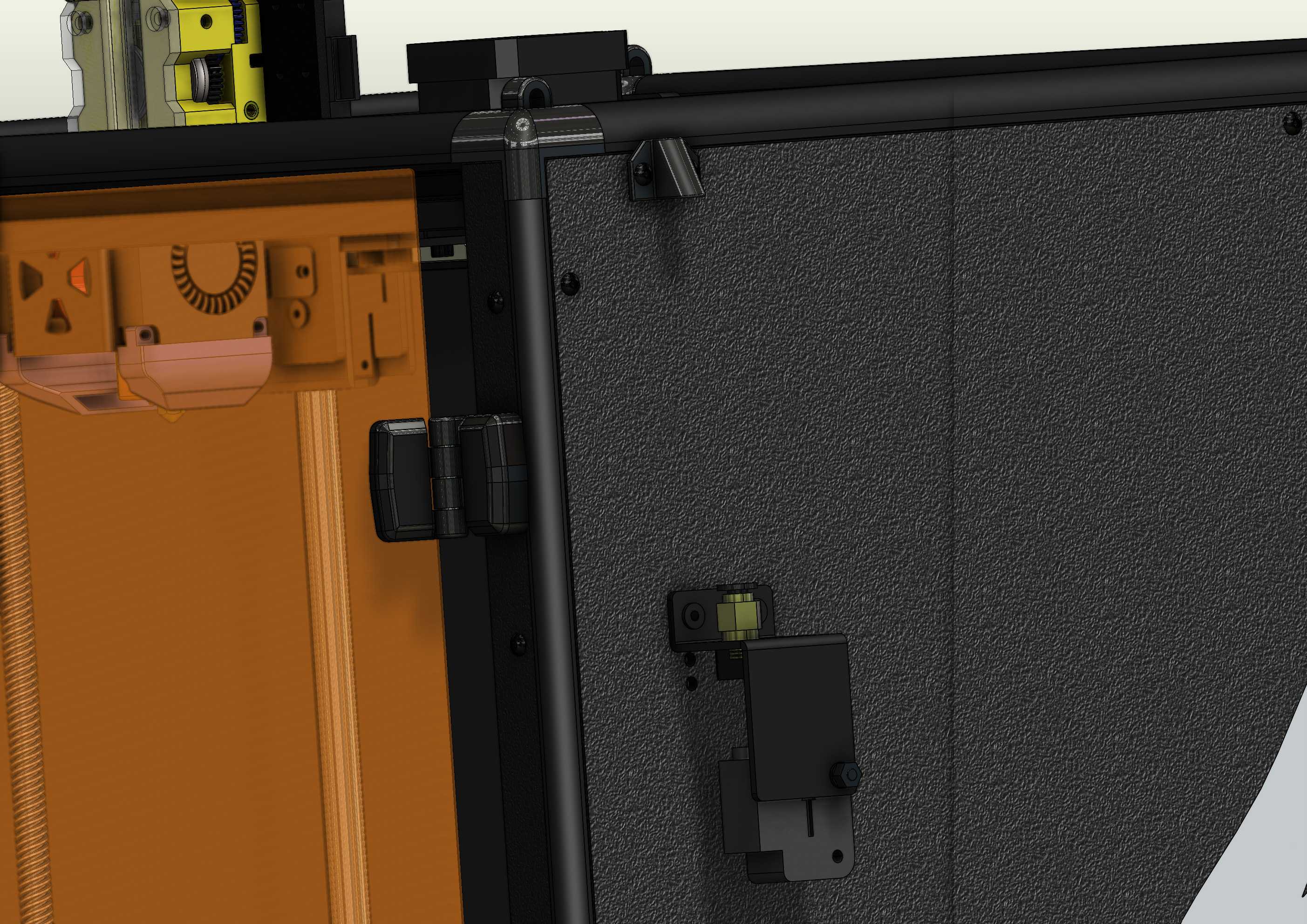

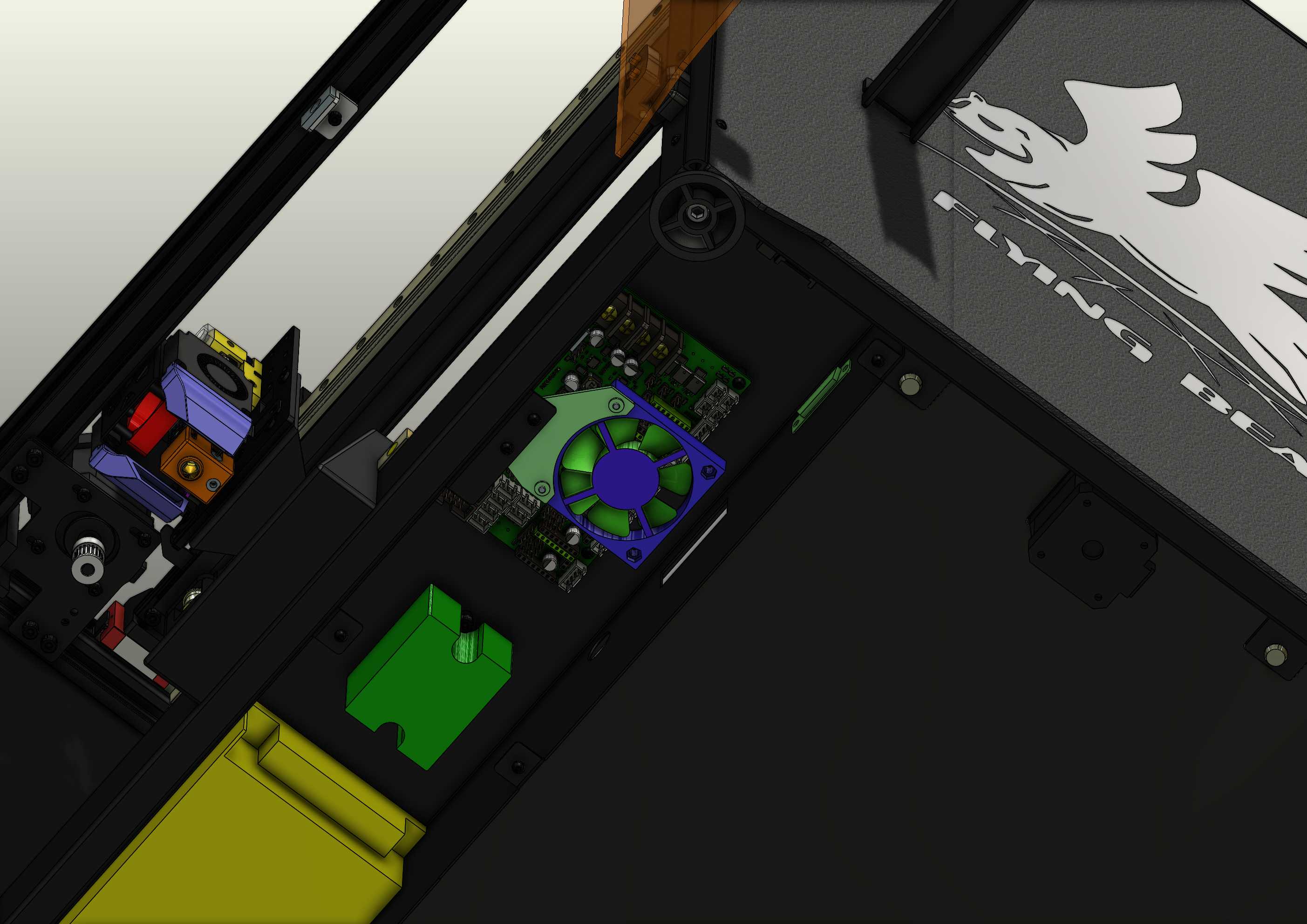

　　屏幕安装角度做了15度的仰角设计，操作人员站立或者坐姿操作时都能清晰查看屏幕参数，不需要过度俯身；侧部的机箱预留了耗材进料口与散热通风孔，通风孔位置对应内部控制板与电源模块的安装位，形成独立的电器散热风道，避免电器元件的热量进入成型腔影响腔体温控，同时也能降低电器元件长期高温运行的老化速度。两侧的防护门采用合页铰接安装，门体边缘贴有密封泡棉，关门后能够减少腔体内热量外泄，门体上设置的内嵌式把手不会突出机箱外表面，避免日常走动时的磕碰。设备底部安装了可调式橡胶脚杯，能够根据放置桌面的平整度调整脚杯高度，保证设备整体处于水平状态，减少运动过程中的震动传导，脚杯的橡胶材质还能起到减震作用，进一步降低设备运行时的噪音。从安装边界来看，

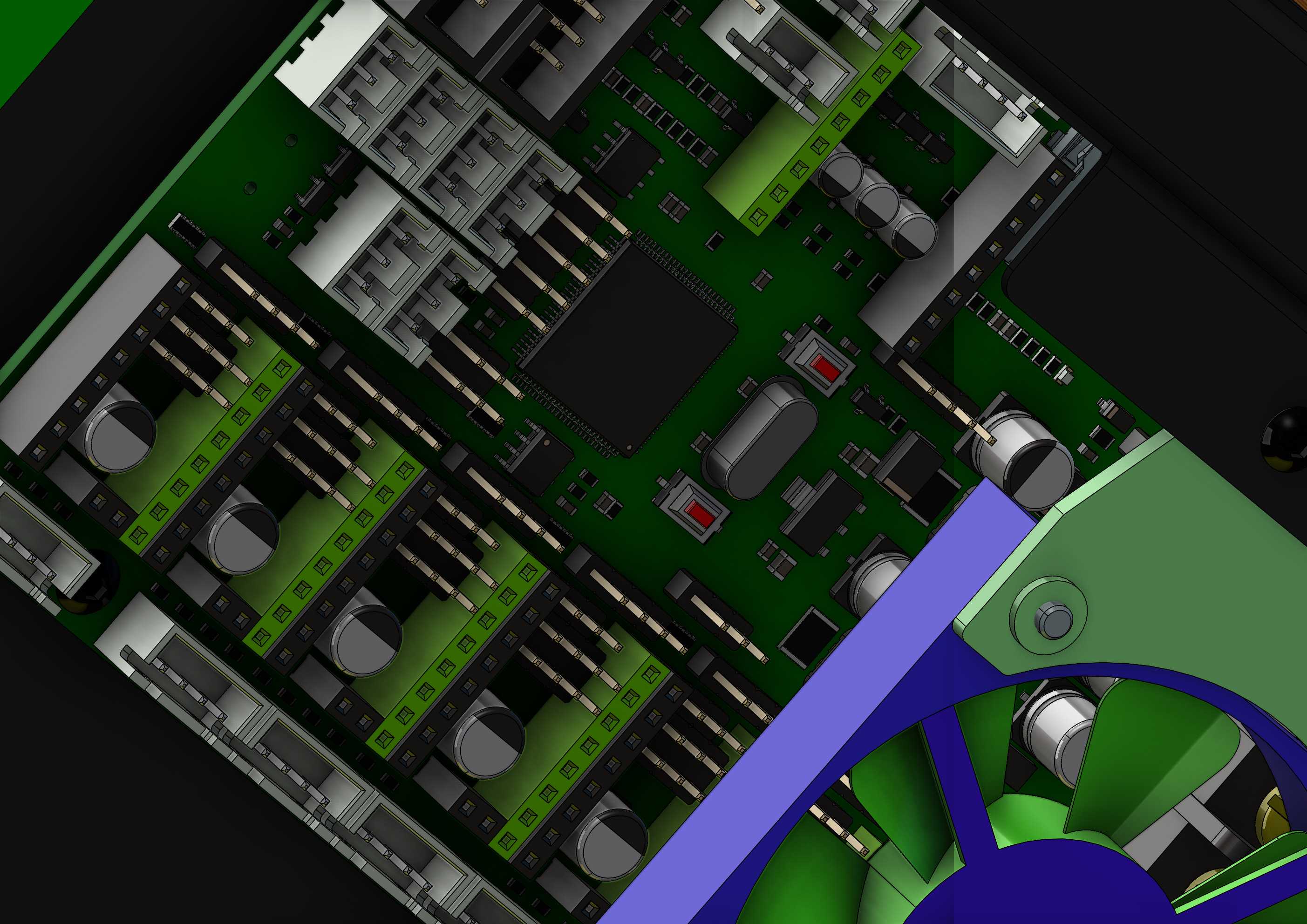

　　设备整体的占地面积仅相当于一台普通台式电脑主机，放置在常规办公桌面或者实训工作台即可使用，不需要额外预留大型设备的安装空间，后部预留的电源接口与数据接口都做了内凹设计，接线后插头不会突出设备背面，设备可以紧贴墙面放置，进一步节省空间。机箱内部的走线全部采用线槽收纳，强弱电分离布线，减少信号干扰，控制板安装位置预留了足够的插拔空间，后期更换固件、接线调试时不需要完全拆解机箱即可操作。成型平台采用可拆卸的磁吸式柔性钢板，打印完成后可以直接取下钢板弯折即可让成型零件脱落，不需要使用铲刀撬动，减少平台表面的刮损，也降低了零件取件的难度。设备顶部预留了耗材架安装位，可以直接挂载1kg规格的标准耗材卷，耗材通过导料管进入打印头，

　　进料路径做了顺滑过渡处理，避免耗材弯折导致的进料不畅问题。在实际使用场景中，这类设备既可以满足职业院校机械类专业的增材制造实训教学，让学生直观理解熔融沉积成型的运动原理与结构组成，也可以用于小型加工门店的定制化零件打样，比如非标工装的辅助夹具、产品外观原型、定制化文创零件的快速制作，封闭式的结构也适合在办公环境下使用，运行噪音控制在55分贝以内，不会对周边办公人员造成明显干扰。设计过程中针对日常维护的需求做了很多细节优化，比如打印头的喷嘴采用快拆结构，更换不同口径喷嘴或者清理堵头时不需要拆解整个打印头组件，同步带的张紧结构设置在设备外部，不需要拆开机箱即可调整皮带张紧度，日常保养的操作门槛更低，即使是没有太多机械维修经验的操作人员也能完成常规维护工作。
