按动式圆珠笔内部组件结构三维数模

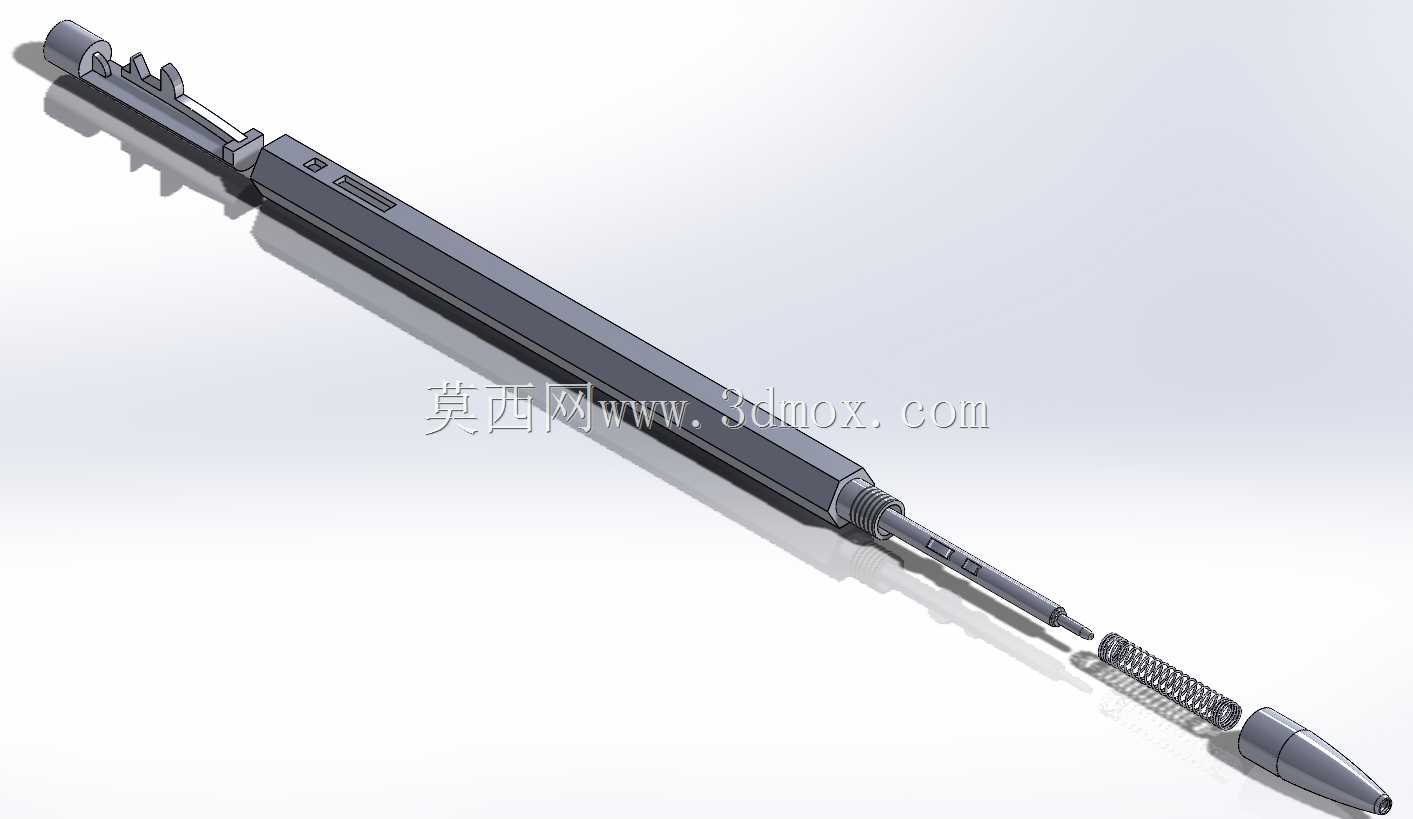

　　这套按动式圆珠笔的三维结构数模，完整还原了日常办公场景中高频使用的按动式书写工具的全部装配关系，覆盖从笔杆外壳、按动锁止机构、笔芯导向结构、复位弹簧到笔帽端盖的所有零件，可直接用于文具产品开发阶段的结构验证、装配干涉检查，也可作为机械结构教学中典型的弹性复位+锁止机构的演示案例。日常办公、学生课业、商务记录等场景中，按动式圆珠笔因为无需插拔笔帽、单手握持即可操作出芯/收芯的特性，应用覆盖率远超插拔式笔具，其内部的按动锁止结构是小型往复式锁止机构的典型民用化应用，很多小型按压式开关、卡扣结构的设计逻辑都和这套结构同源。从结构设计逻辑来看，这套数模的笔杆采用六边形截面设计，区别于常规圆形笔杆，放置在倾斜桌面时不会出现滚落掉落的问题，

　　握持段的截面尺寸控制在11mm左右，匹配成年人握持时的手指围度，长时间书写不会出现硌手的问题，笔杆壁厚均匀控制在1.2mm，兼顾结构强度和注塑成型时的壁厚均匀性要求，避免注塑过程中出现缩痕、翘曲等成型缺陷。按动锁止机构设置在笔杆尾端，通过带导向滑槽的按动头配合笔杆内壁的导向筋位，实现按压一次锁止出芯、再按一次解锁复位的功能，锁止行程控制在4mm，刚好匹配笔芯伸出笔嘴的安全书写长度，既不会因为笔芯伸出过长导致书写时笔芯晃动，也不会因为伸出过短导致笔嘴端剐蹭纸面。复位弹簧套设在笔芯中段，弹簧线径0.3mm，中径3mm，自由长度22mm，预压行程3mm，按压解锁后的复位推力控制在1.2N左右，既不会因为推力过大导致按动时手感过硬，

　　也不会因为推力不足出现笔芯自动回缩的问题。笔嘴端采用锥形收窄设计，内壁设置有和笔芯配合的导向孔，导向孔和笔芯的配合间隙控制在0.05mm，保证笔芯书写时的径向晃动量控制在0.1mm以内，书写时不会出现笔尖晃动感。所有零件的装配边界都做了适配性的倒角处理，笔杆和端盖、笔嘴的连接采用卡扣式配合，卡扣的扣合量控制在0.3mm，装配后无松动缝隙，同时拆卸维护时不需要额外工具即可完成拆解。这套数模在建模时完整保留了所有零件的装配约束关系，可直接生成爆炸视图用于装配工艺指导，也可以直接导出工程图用于零件开模前的尺寸校验，对于刚接触小型消费品结构设计的从业者来说，这套结构里的弹性件选型、锁止行程匹配、壁厚控制、配合间隙选取的思路，

　　都可以直接复用在同类小型按压式产品的结构设计中，比如按动式中性笔、小型按压式手电筒、按压式口红管等产品的结构逻辑都和这套结构共通。在实际生产验证阶段，这套结构的所有塑料零件都采用常规注塑工艺即可生产，没有特殊的倒扣结构需要复杂的抽芯滑块，模具结构简单，量产时的良率控制难度低，笔芯采用通用规格的按动笔芯，不需要单独开模定制笔芯，供应链通用性强，可有效降低产品的量产成本。
