MG34通用机枪精细结构三维数模

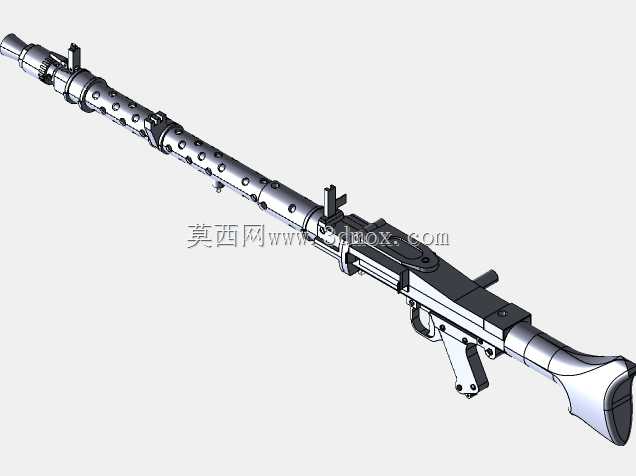

　　这套三维数模完整还原了MG34通用机枪的全枪装配关系，在军工装备结构教学、战术载具武器站适配设计、军事题材仿真装置开发场景中，可直接作为结构校核、空间干涉检查、配套工装设计的基准参考。从实际装备用途来看，该型武器作为早期通用机枪的经典构型，可通过不同脚架、供弹组件的切换，承担班组轻机枪伴随压制、重机枪阵地持续火力输出、车载同轴武器固定射击三类核心任务，数模中对不同任务状态下的组件换装接口都做了完整还原，结构设计人员在做载具武器站布局时，可直接提取枪身轮廓、安装点位、操作活动件的运动包络，避免后续实装适配时出现操作空间不足、组件运动干涉的问题。

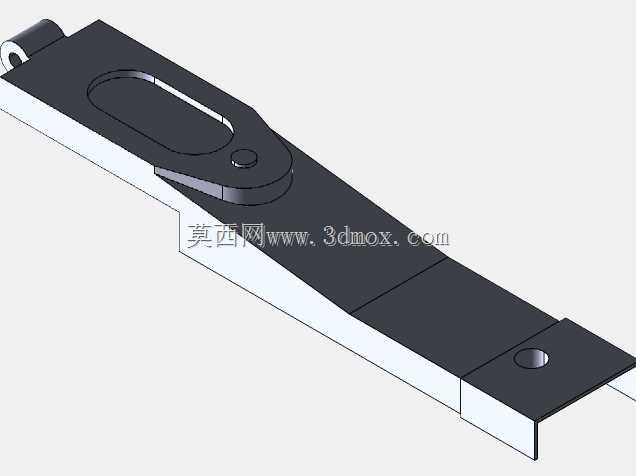

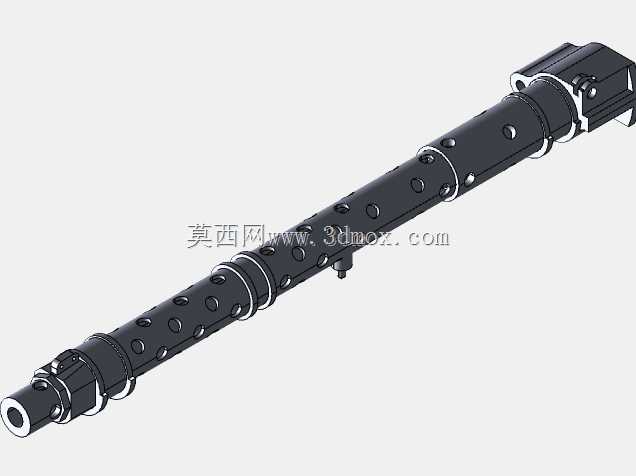

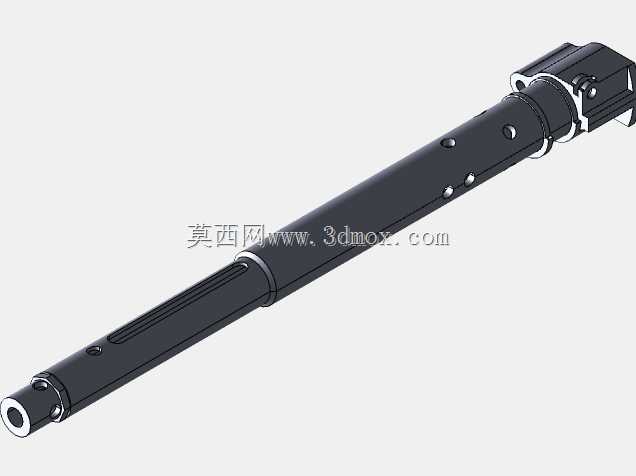

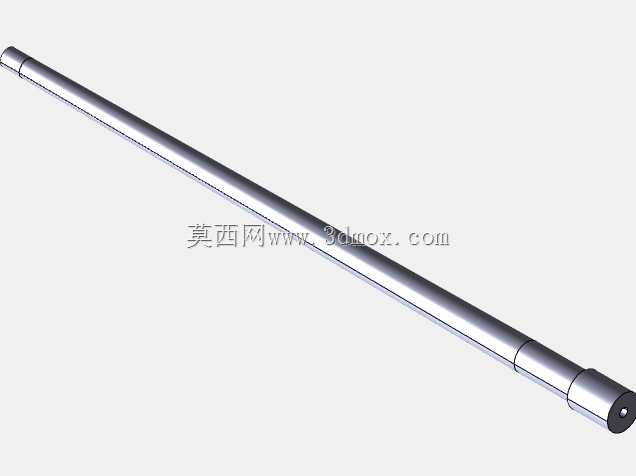

　　从结构设计思路层面拆解，全枪采用枪管短后坐自动原理，数模中清晰呈现了枪机回转闭锁组件、弧形节套、带散热孔的全长枪管套筒、双半月形扳机、可折叠两脚架、枪托缓冲机构的配合关系。枪管外套筒上均匀排布的圆形散热孔并非装饰结构，在连续射击场景下，套筒与枪管之间形成的空气流道可借助枪口冲击波带动空气快速流通，带走枪管表面累积的热量，延缓连续射击时的枪管温升速率；套筒前端的准星、后部的弧形表尺均做了独立可拆结构，对应实际装备中校枪时的高低、风偏调节行程，数模里保留了调节旋钮的齿形啮合结构，可直观演示调节时的齿位转动逻辑。供弹结构部分，模型还原了弹链受弹机的拨弹滑板、阻弹齿的装配位置，可模拟弹链从受弹口进入、逐发输送至弹膛的运动路径，做自动机运动仿真时，可直接赋予各组件对应运动副，校验后坐、复进行程中各零件的时序配合是否存在卡滞风险。

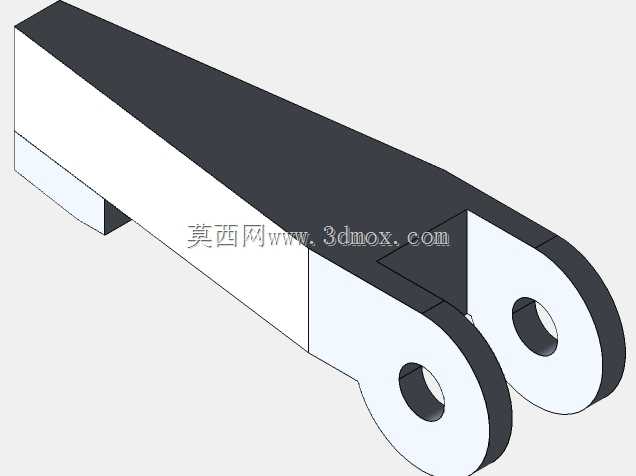

　　外形尺寸与安装边界方面，全枪沿枪管轴向的总长接近1.2米，不含供弹具的空枪状态横向最大宽度出现在机匣下方的握把与扳机组件位置，竖直方向高度从两脚架展开触地面到机械瞄具顶端约200余毫米。做车载武器站适配时，需重点预留三处核心活动边界：一是枪管尾部与机匣连接段在自动后坐过程中向后的运动行程，该段行程范围内不能布置任何刚性遮挡结构，否则会阻断自动循环；二是机匣顶部受弹机盖向上翻开的操作空间，翻开角度约90度，用于排除卡弹故障、装填首发弹药，该侧上方需预留不小于150毫米的操作净空；三是枪托尾部的缓冲抵肩区域，若为车载固定射击状态，枪托与载具安装座之间需预留缓冲件的压缩行程，避免后坐力直接刚性传递至载具本体。两脚架的铰接点位设置在枪管套筒前段，展开后两支脚的张开跨度约300毫米，架设在水平面时可自适应小幅地形起伏，数模中还原了脚架折叠后贴合套筒侧面的收纳状态，收纳状态下脚架不会额外增加枪身径向轮廓尺寸，方便在载具狭小空间内收纳转运。

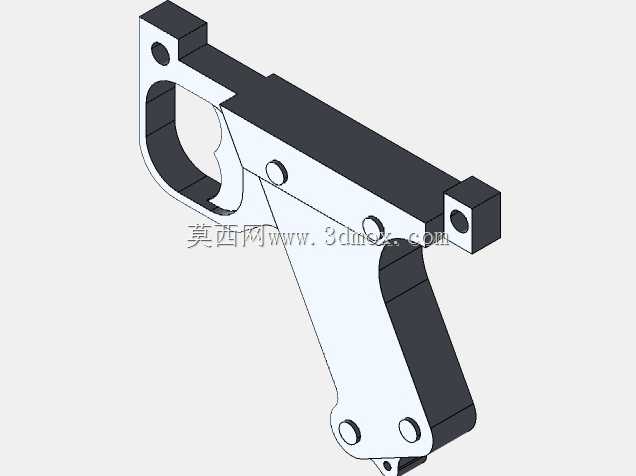

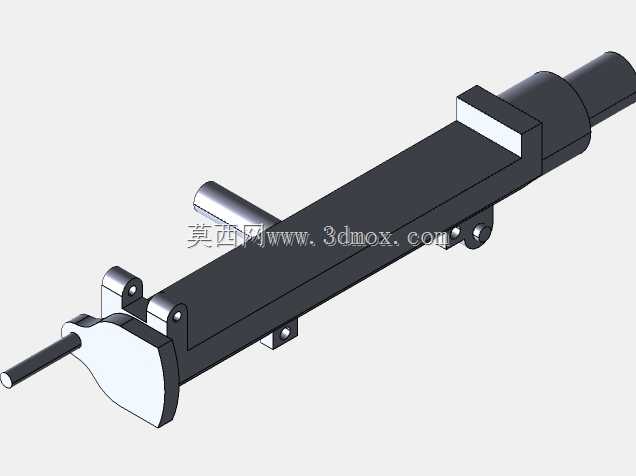

　　细节结构上，双半月形扳机的双档发射逻辑在数模中也有体现：扣压扳机上半段对应单发发射模式，扣压下半段可实现连发射击，该结构通过扳机内部的不同触面分别触发单发阻铁、连发阻铁，无需额外设置快慢机拨杆，可在据枪瞄准过程中直接通过手指扣压位置切换射击模式，缩短战术动作的反应时间。枪机组件的闭锁凸笋与节套内部的闭锁槽配合尺寸、拉机柄沿机匣侧面滑槽的运动行程，都按照实装比例做了等比还原，在做结构教学演示时，可拆分自动机组件，直观展示开锁、后坐、抛壳、复进、推弹、闭锁的完整自动循环逻辑。针对仿真训练装置开发场景，该数模的外轮廓面可直接作为外观包覆件的加工基准，内部安装点位可适配模拟后坐的电动、气动执行元件，所有操作件的位置、行程都与实装操作逻辑一致，训练人员在模拟装置上完成的装填、上膛、故障排除动作，可直接迁移到实装操作中。做军事主题静态展示模型设计时，模型的分件逻辑也适配3D打印、注塑开模的工艺需求，不同材质表现的金属机加工件、木质枪托、橡胶缓冲垫都做了独立分件，后续做表面处理时可分别匹配金属喷砂、木纹转印、橡胶哑光的工艺效果，无需额外拆分曲面。
