十字型多耳连接支座结构设计方案

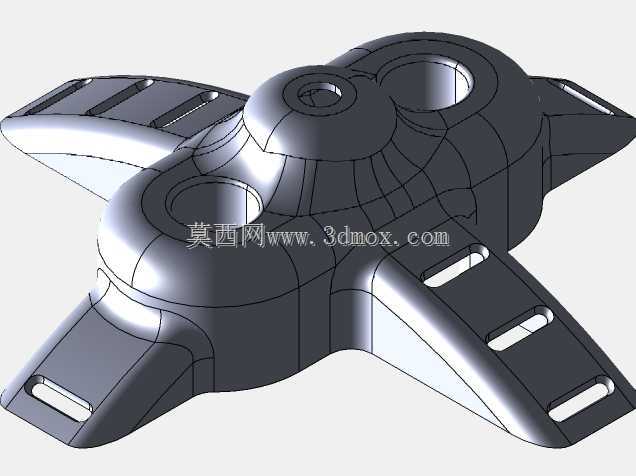

　　该十字型多耳连接支座属于机械系统中典型的传力连接构件，在各类中小型设备的机架连接、传动组件支撑、操作机构联动场景中应用广泛，可同时实现四个方向的铰接或固定连接需求，将多方向的载荷均匀传递至中心基体，避免局部应力集中导致的构件失效。从结构设计逻辑来看，整体采用中心对称的十字布局，中心区域设置带通孔的凸台结构，作为整个支座的载荷汇聚核心，通孔可用于穿装主轴或定位销，实现支座与中心轴系的同轴定位，凸台的加厚设计能够提升中心区域的抗挤压、抗扭转载荷能力，避免在多向受力时出现中心开裂问题。四个沿十字方向延伸的支耳采用等长对称设计，每个支耳上均设置有长条形通槽，这类槽结构一方面可以降低支耳的整体重量，减少材料消耗，

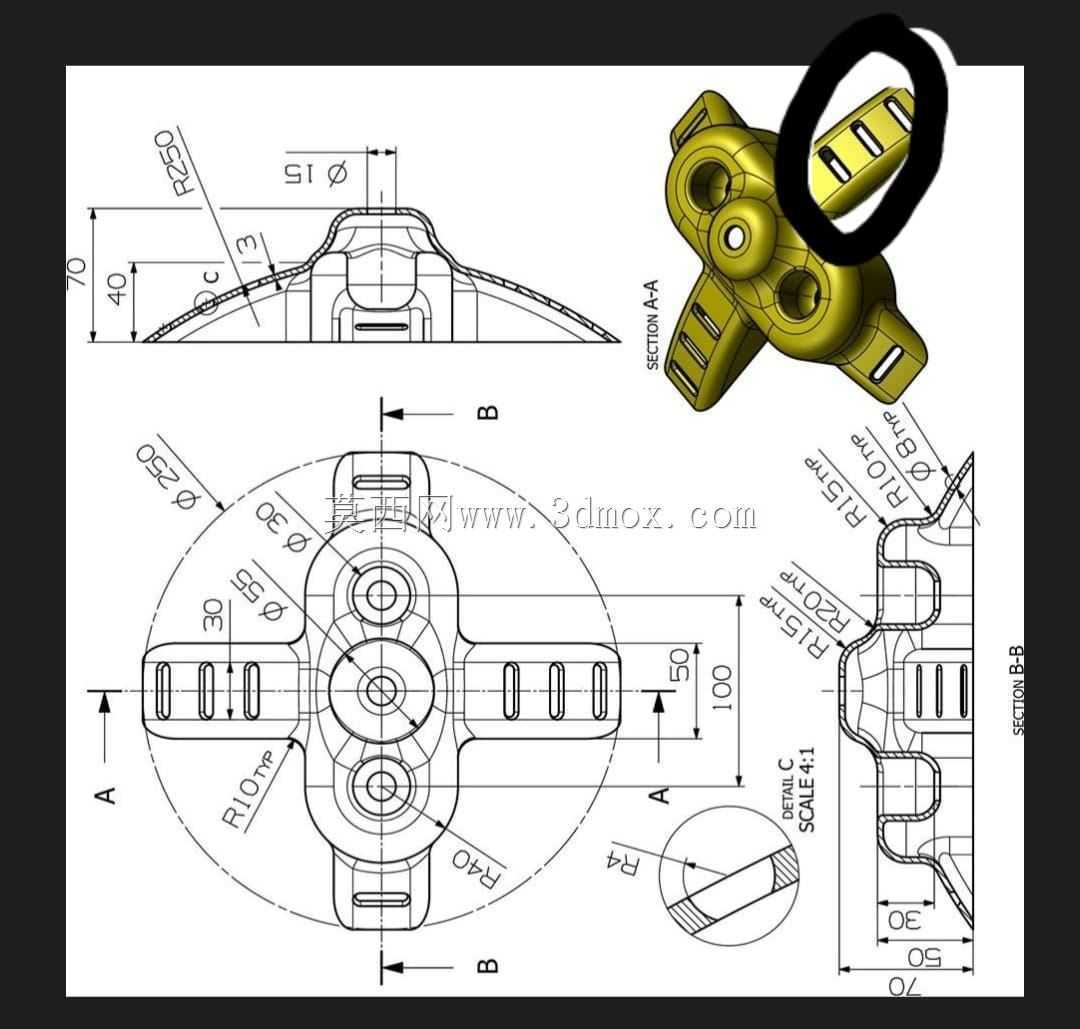

　　另一方面能够在安装时提供一定的位置调整余量，适配安装孔位存在的小范围公差，降低装配难度，同时槽体的排布方向与支耳延伸方向垂直，可在支耳承受弯曲载荷时起到应力释放的作用，避免应力在支耳根部集中。从外形尺寸与安装边界来看，该支座整体外轮廓的最大外接圆直径为250mm，中心区域的核心安装凸台直径为55mm，支耳的总延伸长度从中心算起为100mm，支耳上的安装槽宽度为15mm，相邻支耳之间的过渡区域采用R40的圆弧过渡，减少直角结构带来的应力集中问题；支耳的厚度方向尺寸为40mm，顶部边缘设置R250的大圆弧过渡，与中心凸台的衔接处采用R15的圆角处理，进一步优化应力传递路径。在细节结构设计上，支耳与中心凸台的衔接位置设置了加强筋结构，

　　筋板厚度为3mm，沿支耳的受力方向排布，能够在不显著增加整体重量的前提下，提升支耳的抗弯刚度，避免支耳在承受垂直于板面的载荷时出现过大变形。支座的局部剖面结构显示，中心通孔周边设置有阶梯沉孔，可用于安装端盖或锁紧螺母，实现轴向定位，沉孔的深度与直径尺寸适配标准紧固件的安装尺寸，无需额外加工即可满足装配需求。从实际使用场景出发，这类支座常应用于手动操作机构的联动支撑、小型设备的机架连接节点、传动系统的中间转接构件，在承受多向铰接载荷时，对称的结构布局能够保证各个方向的受力均匀性，不会出现单侧载荷过大的问题。建模过程中需要重点关注各个圆角过渡处的曲率连续性，避免出现建模尖角导致的应力仿真结果失真，同时长槽的两端采用半圆头结构，

　　与槽宽等直径，既符合机械加工的工艺要求，也能减少槽端的应力集中。安装边界方面，该支座安装时需要预留的最小空间范围为直径260mm的圆形区域，厚度方向需要预留50mm的安装空间，中心轴的适配直径为30mm，支耳上的槽结构可适配M8-M12的紧固件安装，能够满足不同载荷等级的连接需求。在工艺性设计上，整个构件的所有拔模方向统一沿中心轴线方向，无需复杂的侧抽芯结构即可实现注塑或铸造生产，各个加工面的余量设置均匀，后续机加工仅需要处理中心通孔与安装槽的精度面，加工成本较低，适合批量生产应用。
