单缸风冷内燃机缸体总成结构设计

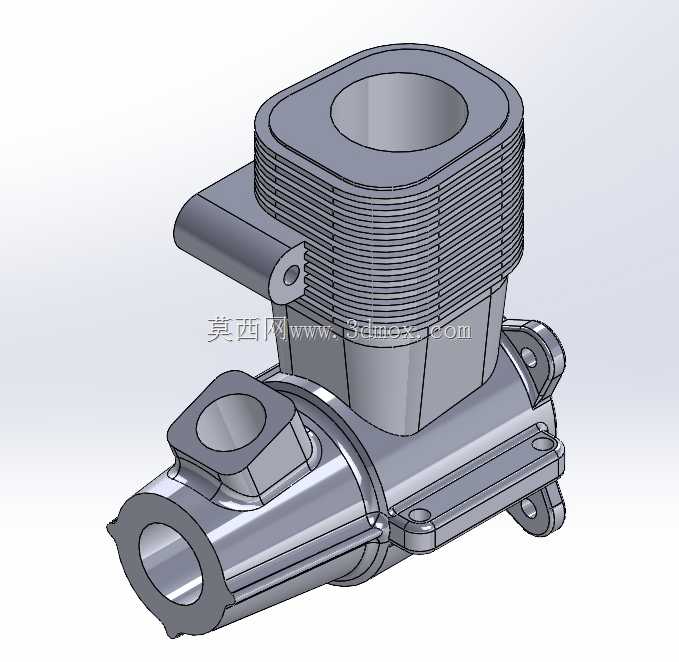

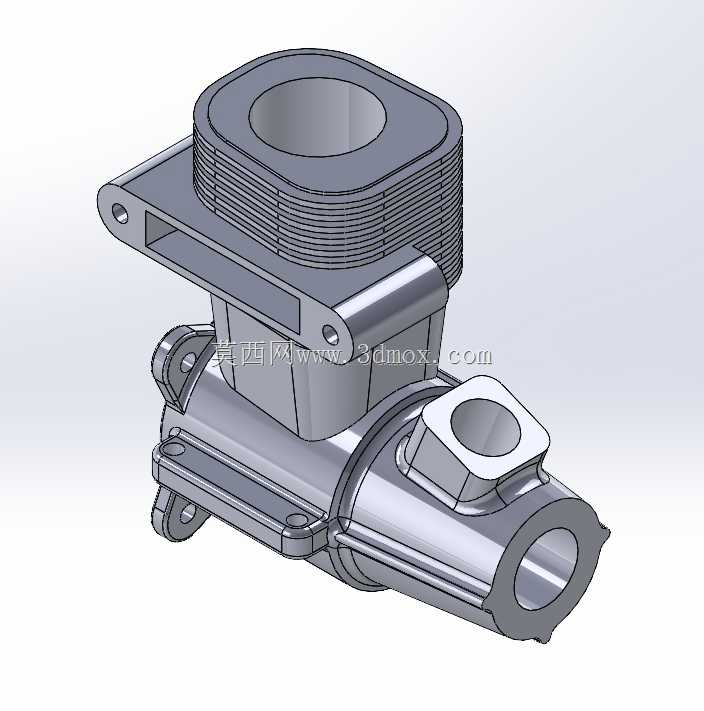

　　这套结构针对小型通用动力场景开发，可适配园林作业机械、小型发电机组、迷你摩托、航模动力等多类需要紧凑动力输出的设备，核心承担燃油燃烧能量转换、动力输出传递、附属部件安装承载的核心功能。从结构布局来看，上部采用方形截面的缸筒设计，外壁排布密集的环形散热鳍片，这一设计完全匹配风冷散热的需求——相比水冷缸体的封闭水套结构，外露的环形鳍片可以在设备运行时，借助自然气流或者配套冷却风扇的送风，快速带走缸筒内燃烧产生的热量，避免缸内温度过高引发的润滑失效、部件热变形问题，鳍片的间距、厚度都经过热负荷校核，既保证足够的散热面积，也不会因为鳍片过密导致积尘堵塞影响散热效率。缸体侧部预留的倾斜安装凸台，是为化油器或者节气门体预留的安装位，

　　凸台上的定位销孔可以保证进气部件的安装同轴度，避免进气泄漏导致的空燃比失准，直接影响动力输出稳定性。下部集成的曲轴箱腔体采用一体化铸造成型思路，减少了分体式结构的密封连接面，从根源上降低了曲轴箱漏油、漏气的风险，腔体两侧延伸出的带孔安装耳，是整机与配套设备机架连接的固定点位，安装孔的位置度公差控制在0.1mm以内，保证整机安装后动力输出轴与负载端的同轴度，避免运行过程中出现额外的径向载荷，加速轴承、轴封的磨损。缸体顶部的方形开口是缸盖安装配合面，配合面的平面度要求控制在0.05mm以内，装配时配合密封垫可以实现燃烧室的可靠密封，避免高压燃气泄漏导致的动力下降。下部水平贯通的腔体是曲轴安装腔，腔体内壁预留了轴承安装位，

　　可适配标准规格的滚动轴承，支撑曲轴完成旋转运动，将活塞的往复直线运动转换为旋转动力对外输出。在设计过程中，首先根据目标动力输出功率确定了缸筒的内径尺寸，匹配对应的活塞行程参数，保证燃烧容积满足压缩比要求；其次针对风冷工况的热分布特点，调整了散热鳍片在缸筒外壁的分布密度——燃烧室对应区域的鳍片密度更高，因为该区域是燃烧热负荷最高的位置，需要更强的散热能力，而靠近曲轴箱的下部区域热负荷较低，鳍片间距适当加大，减少不必要的材料浪费，同时控制整机重量。安装边界方面，整机的横向安装孔距、纵向突出尺寸都适配小型通用动力的常规安装空间，不需要对配套设备的机架做大幅修改即可完成替换安装，侧部的进气接口、顶部的缸盖连接位都采用行业通用的安装尺寸，

　　可匹配市面上多数同规格的通用化配件，降低后期维护的配件采购成本。结构上还充分考虑了铸造工艺的可行性，所有转角位置都设计了合理的铸造圆角，避免应力集中导致的部件开裂，壁厚保持均匀过渡，防止铸造过程中出现缩孔、缩松等缺陷，提升成品率。实际运行过程中，活塞在缸筒内做往复运动时，缸筒内壁的珩磨纹路可以存储少量润滑油，在活塞环与缸壁之间形成稳定的油膜，减少摩擦损耗，延长缸体的使用寿命。下部曲轴箱的腔体结构还预留了润滑油道的布置空间，可以实现曲轴、轴承部位的飞溅润滑，不需要额外加装复杂的压力润滑系统，简化整机结构，降低小型动力设备的制造成本与维护难度。
