带输出齿轮的微型有刷直流电机结构

　　这款微型直流驱动部件，目前在民用消费电子、小型工业执行端、玩具模型领域的应用占比极高，日常接触的智能门锁锁舌驱动、桌面小型云台转动、电动牙刷动力输出、学生竞赛类机器人行走机构、车载小体积执行模组里，都能见到同结构产品的身影。不同于大功率工业电机的设计逻辑，这类小体积动力件的核心设计优先级，是在有限的安装空间内，兼顾输出扭矩、运行噪音、使用寿命三者的平衡，很多新手结构工程师在选型时容易只看额定电压和转速参数，忽略安装边界与输出端匹配的细节，最终导致整机装配时出现干涉、负载打滑等问题。

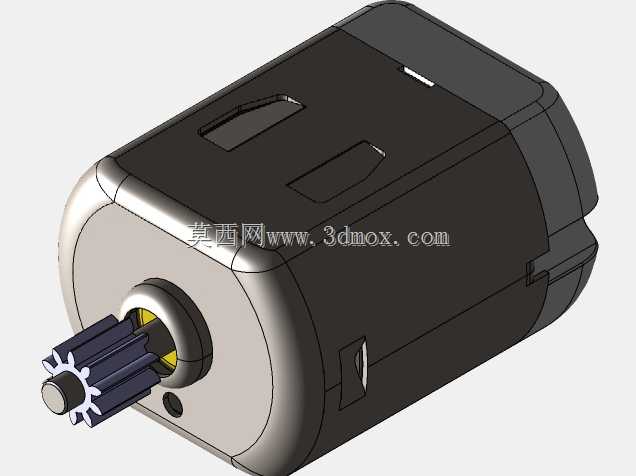

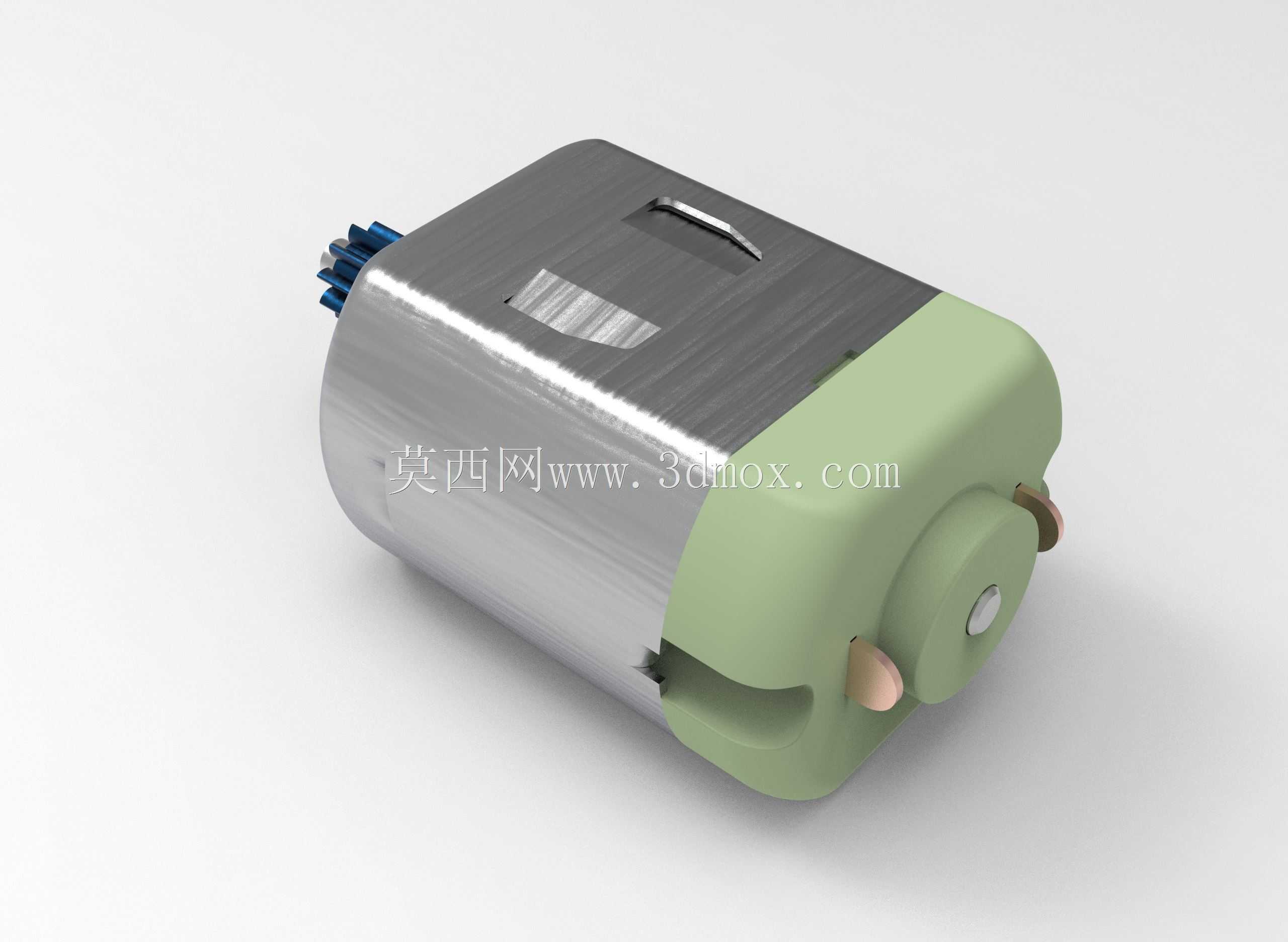

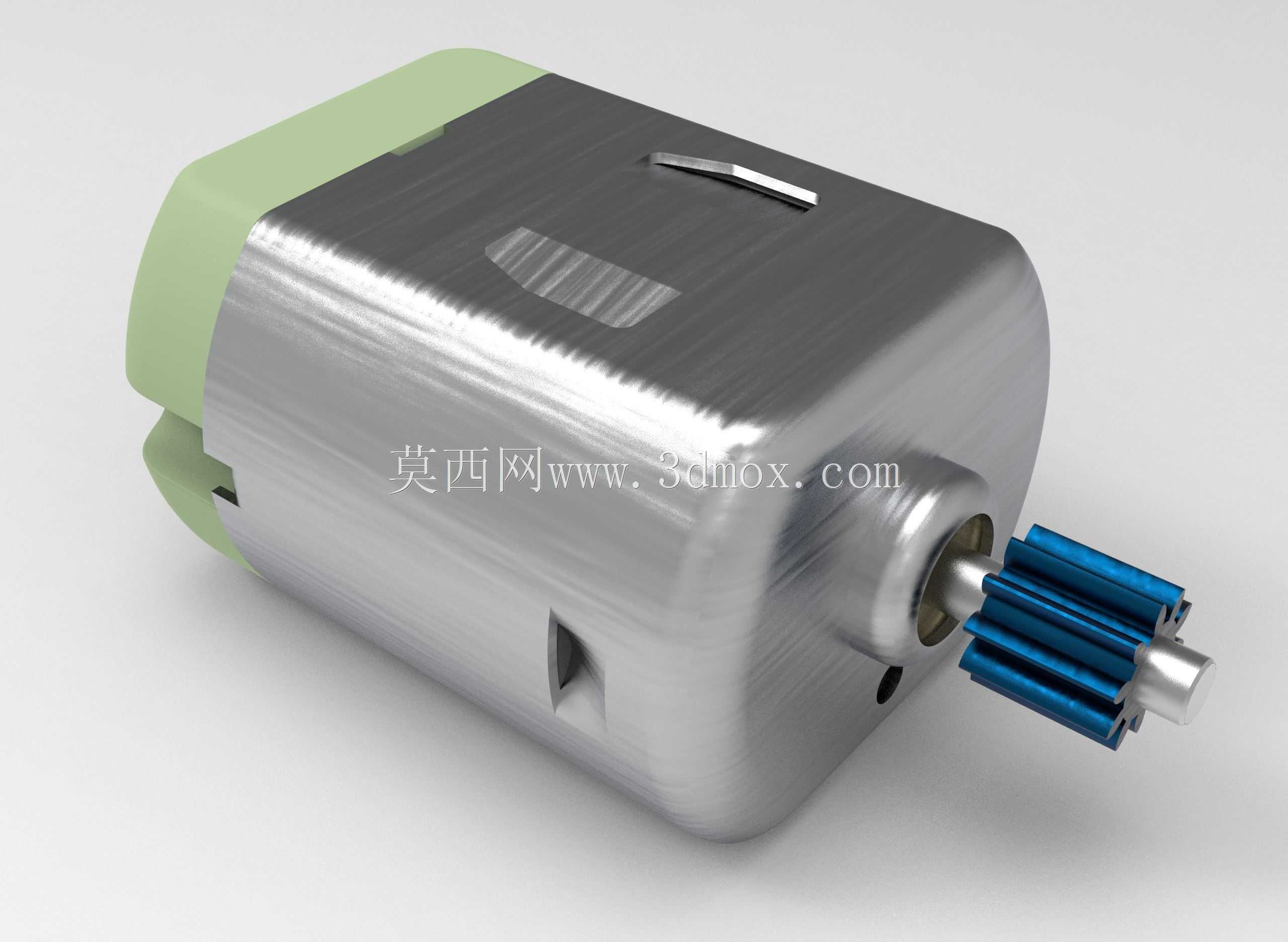

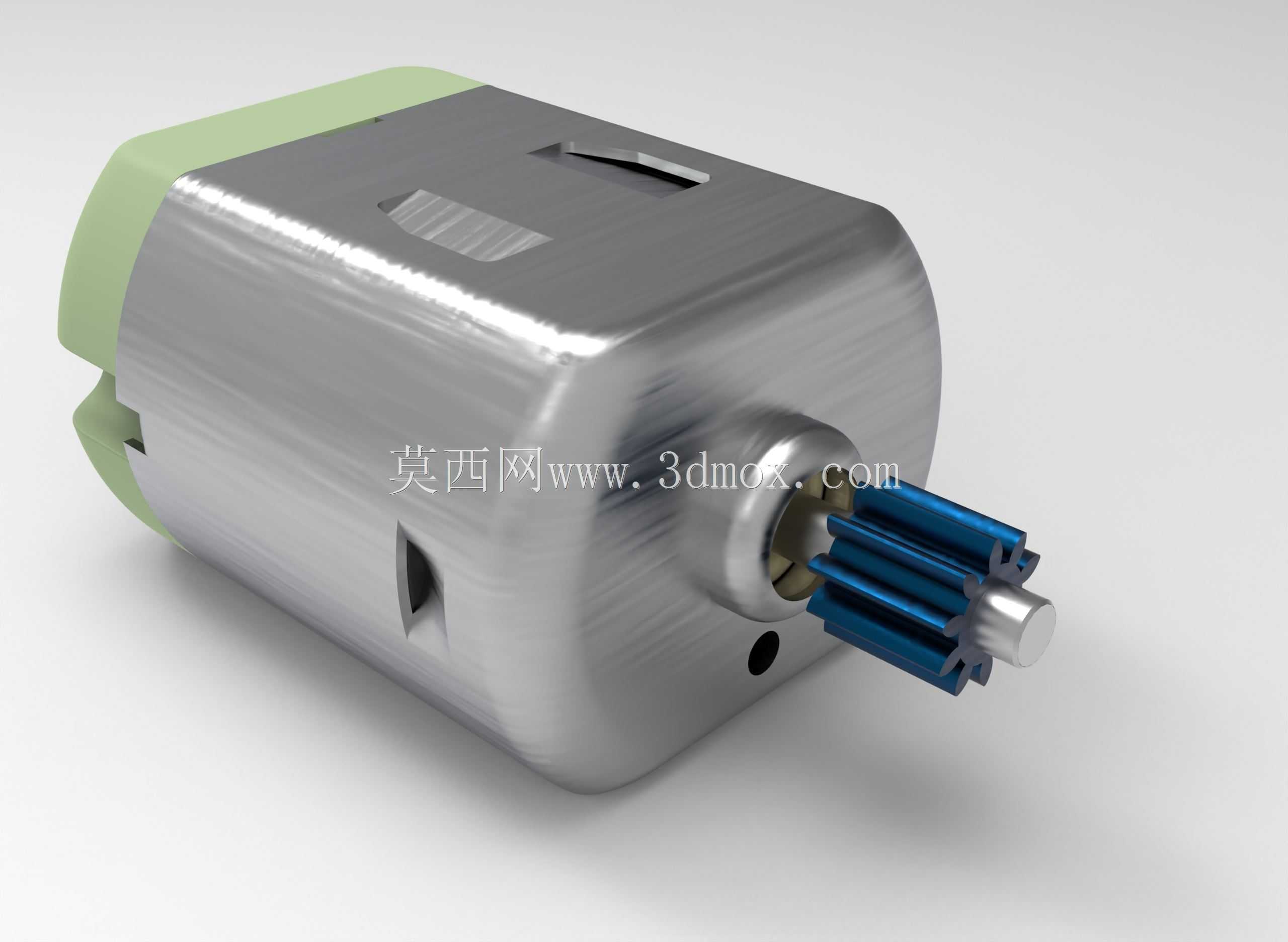

　　从结构设计逻辑来看，这款电机采用经典的两片式机壳扣合结构，金属机壳部分承担磁钢固定、散热、结构防护三重作用，端部的浅绿色端盖为绝缘材质，既承担电刷组件的固定定位，也实现带电部件与外部安装结构的绝缘隔离，避免整机装配时出现短路风险。输出端直接集成了金属圆柱齿轮，省去了用户额外加装联轴器、匹配齿轮模数的步骤，齿轮与电机轴之间采用过盈压装的固定方式，能承受小功率传动下的扭矩冲击，不会出现高速转动时齿轮松脱打滑的问题。

　　实际选型应用时，需要重点关注几个安装边界参数：机壳主体的横截面为类方形圆角结构，两个安装定位面的尺寸公差通常控制在±0.1mm范围内，端盖侧的两个固定凸台是主要的安装限位结构，设计安装位时不能仅靠机壳外壁夹持，必须给凸台预留对应的限位卡槽，否则电机运转时的振动会导致位置偏移，出现齿轮啮合错位的问题。输出轴的伸出长度、齿轮的齿顶圆直径是干涉检查的核心项，很多结构设计时只计算静态装配间隙，忽略电机带载启动时的轴向窜动——这类微型有刷电机的轴向窜动量通常在0.1-0.3mm之间，如果预留间隙不足，运转时齿轮端面会和相邻结构件发生摩擦，不仅会额外消耗输出功率，还会产生尖锐的摩擦噪音，大幅缩短电刷的使用寿命。

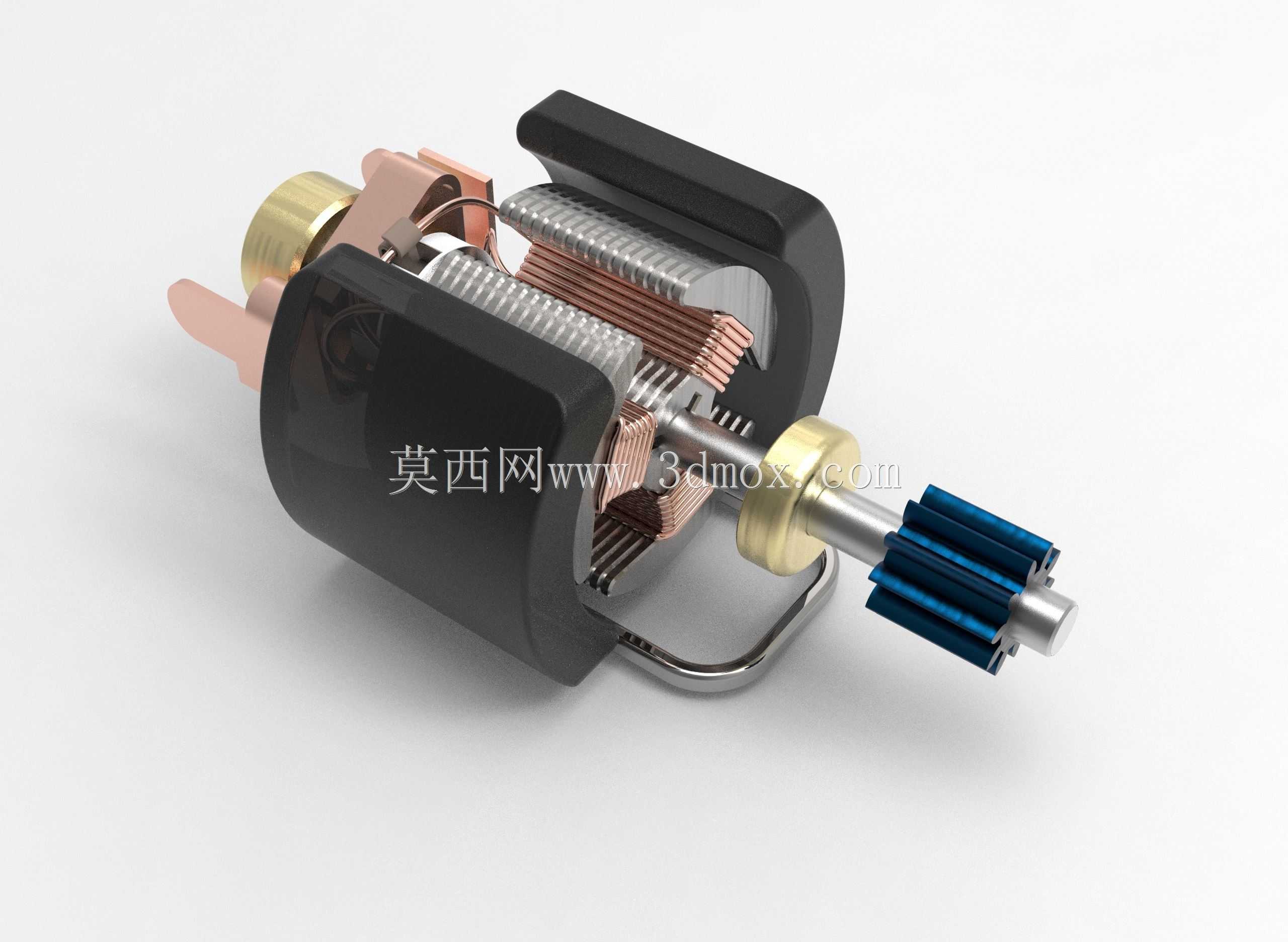

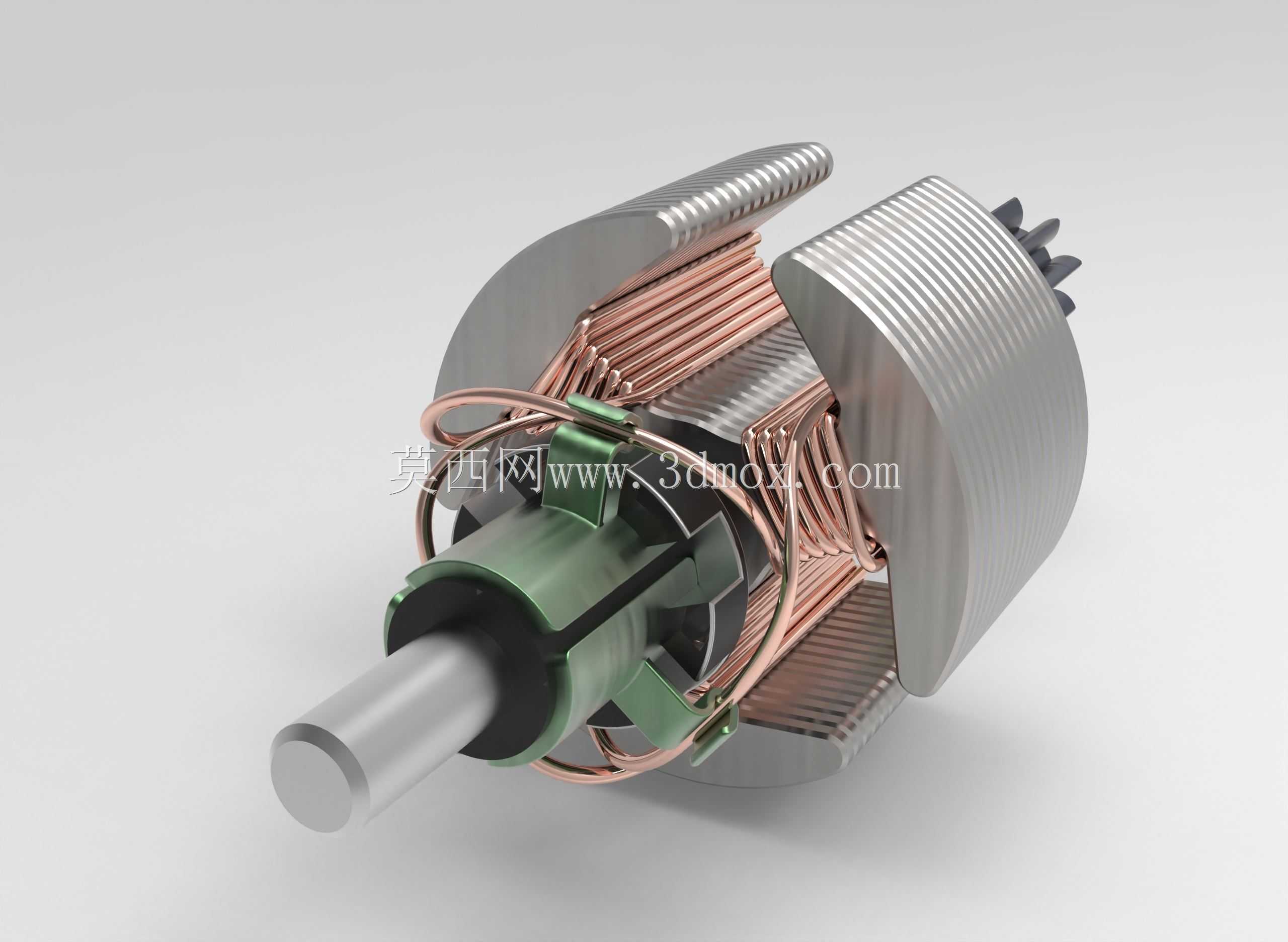

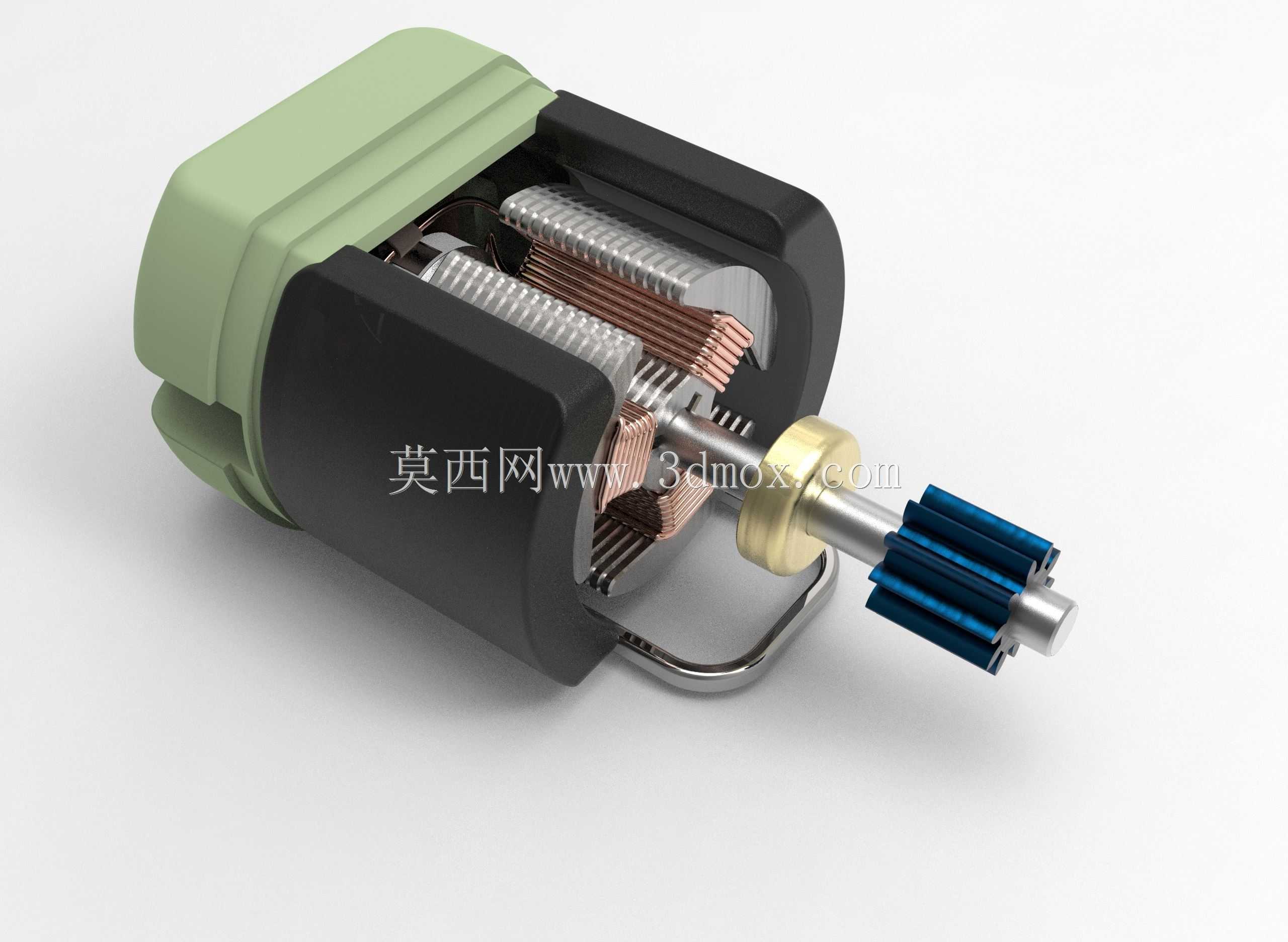

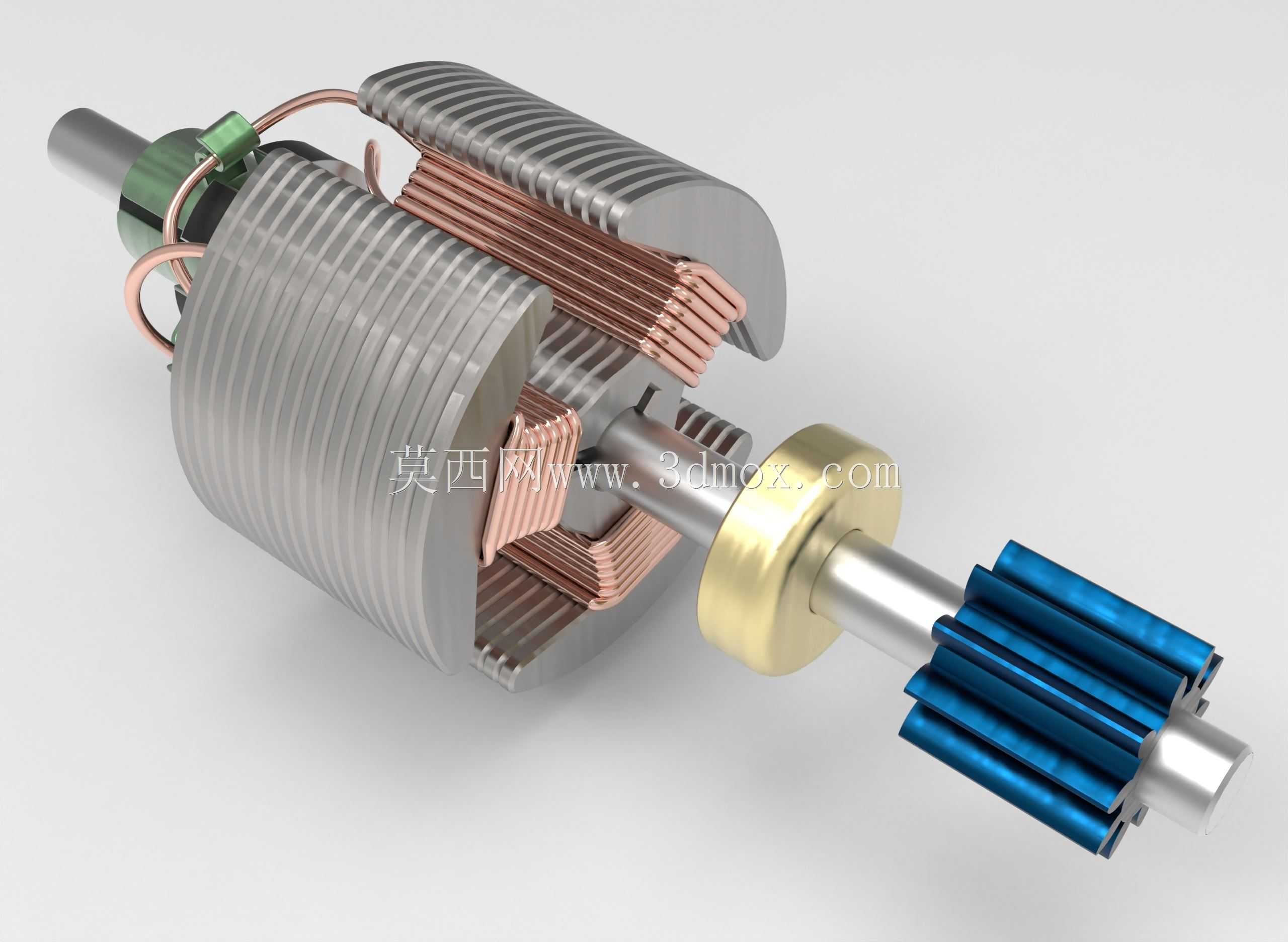

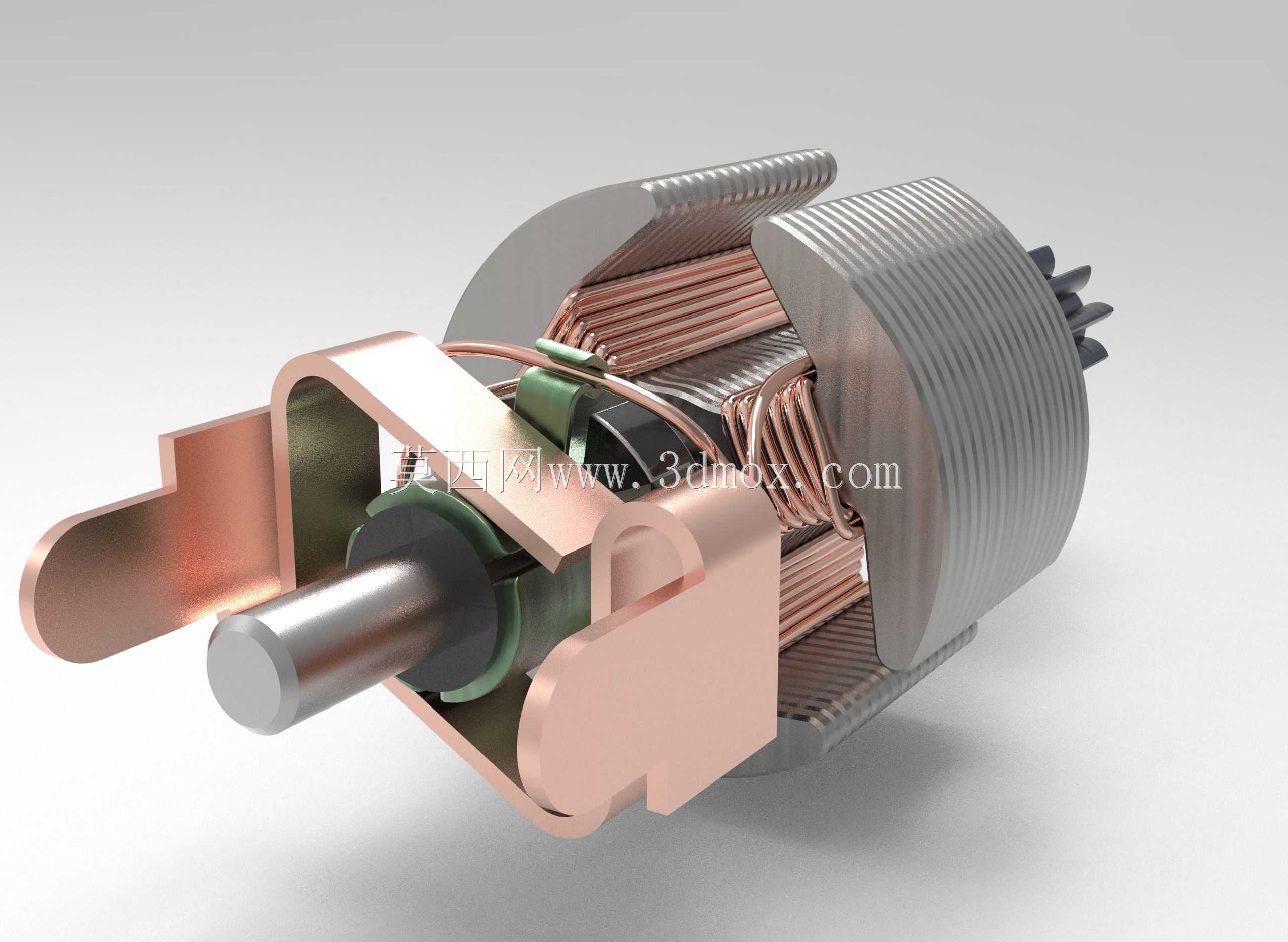

　　功能特性层面，这类有刷结构的直流驱动件，驱动电路设计门槛极低，不需要额外的换向控制电路，只需要调整输入电压的极性就能实现正反转切换，通过PWM信号就能便捷调整输出转速，非常适合对成本敏感、控制逻辑简单的应用场景。定子部分采用永磁体提供固定磁场，不需要额外的励磁绕组供电，转子为叠片铁芯绕线结构，配合端盖上的铜质电刷与换向器实现电流切换，结构成熟度极高，供应链的标准化程度也很好，同安装尺寸的产品可以在不同供应商之间快速替换，不需要大幅修改整机结构。

　　设计建模过程中，需要重点还原几个影响装配的细节：机壳上的两个散热定位缺口，不仅是生产加工时的工艺定位孔，也是很多应用场景中走线、防呆的参考结构；端盖与金属机壳的扣合边是过盈配合结构，建模时要预留0.05mm左右的过盈量，否则实际装配后端盖容易出现松脱；输出齿轮的齿形参数要和常用的0.5模数塑料齿轮匹配，因为这类小电机的输出齿轮绝大多数都是和塑料减速齿轮组配合使用，齿形参数如果出现偏差，会导致啮合噪音过大、传动效率下降的问题。另外，电刷的压簧压力参数虽然在外观模型上不可见，但在做结构验证时需要考虑，电刷压力过大会加快换向器磨损，缩短电机寿命，压力过小则会出现接触不良，低速转动时出现抖动、转速不稳的问题。

　　在不同的应用场景中，这款电机的安装固定方式也有区别：在玩具类产品中，通常采用筋位夹持加胶水固定的方式，装配效率高，成本更低；在工业类小型执行器中，会通过端盖的固定凸台用螺丝锁紧，保证长期振动环境下的结构稳定性；在消费电子类产品中，还会在机壳外部包裹减震泡棉，吸收电机运转时的振动，避免振动传递到外壳产生共振噪音。建模时如果是面向通用选型使用，需要把所有可能的安装结构都做清晰的标识，方便结构工程师根据自身的应用场景选择合适的固定方式，不需要反复测量实物尺寸调整安装位设计。
