航模用 Sunnysky 外转子无刷动力电机

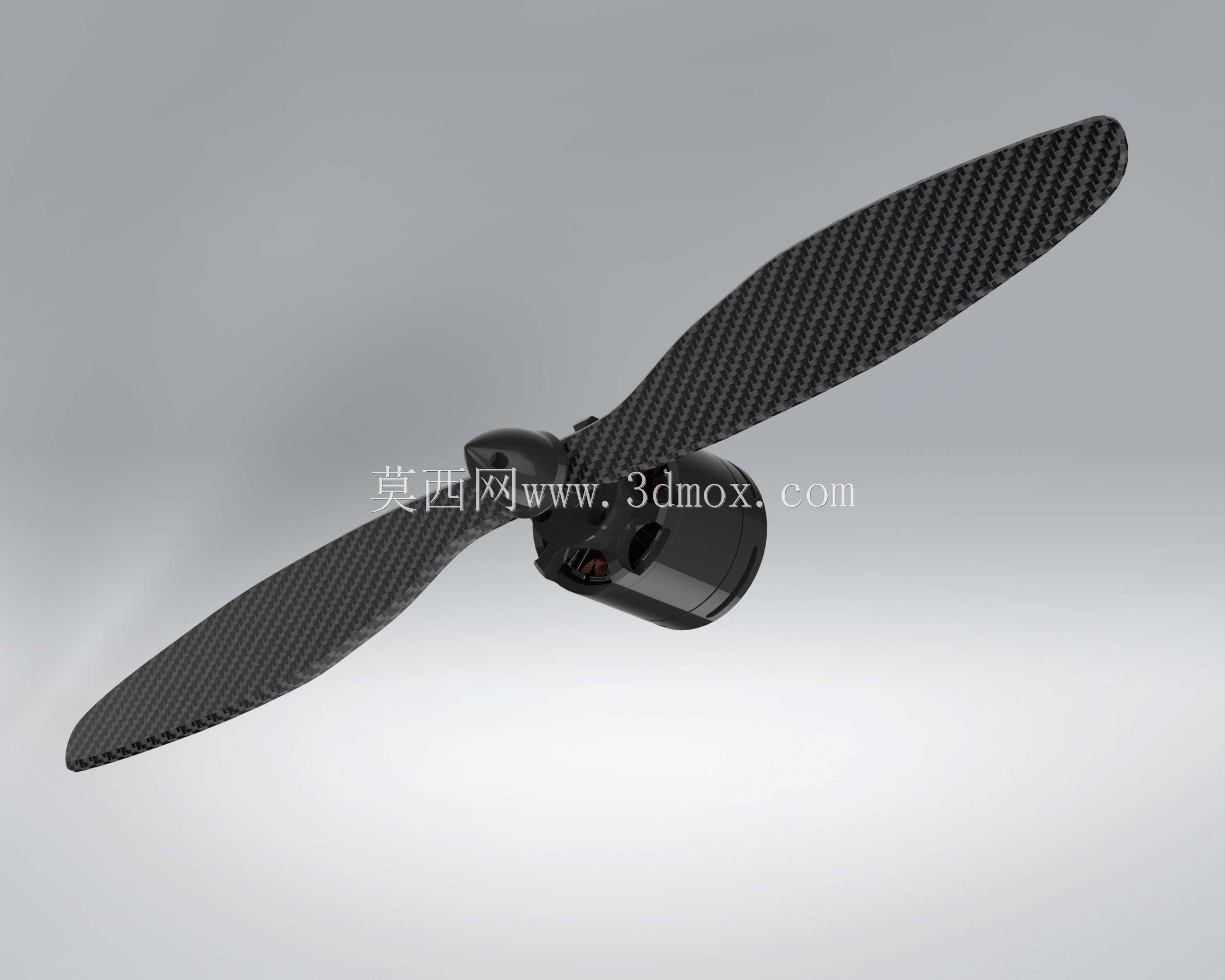

　　这款外转子无刷电机主要面向小型多旋翼无人机、固定翼航模以及轻量化电动动力场景设计，作为动力系统的核心输出部件，其核心作用是将电能转化为旋转机械能，带动螺旋桨产生推力或拉力，为飞行载体提供足够的动力输出。从实际应用场景来看，这类KV值1000的外转子电机，适配10-12寸规格的螺旋桨，可用于起飞重量1.2-2kg区间的四旋翼航拍无人机，也可适配1.5m翼展左右的慢速固定翼航模，在小型电动滑翔机、FPV穿越机的远航配置中也有较高的适配性，相比同级别有刷电机，其能量转换效率更高，运转时的电磁噪音更低，连续运转的温升控制更优，能够支持长时间的悬停或巡航飞行需求。

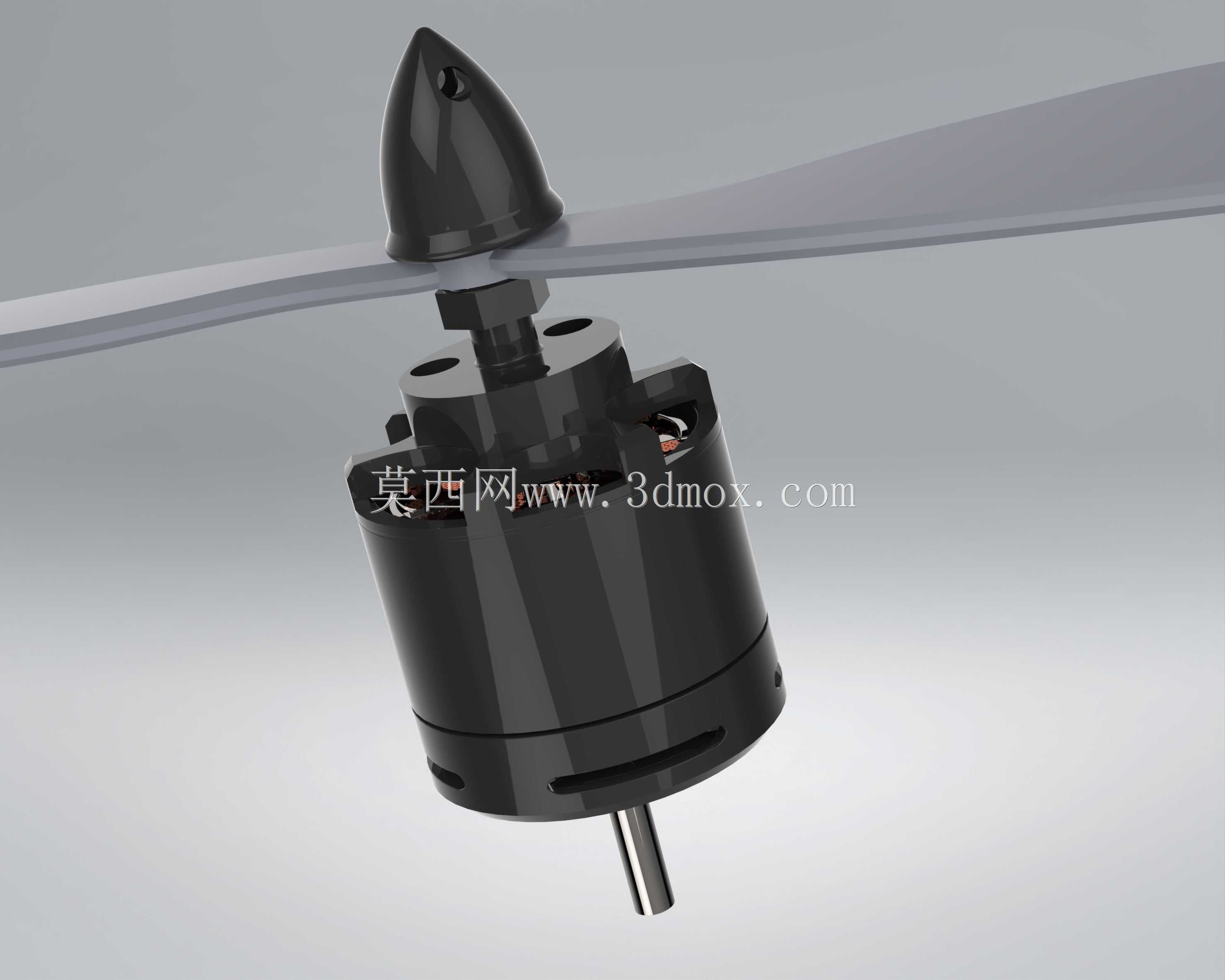

　　从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成螺旋桨安装位，转动惯量更大，运转稳定性更强，输出扭矩相比同尺寸内转子电机更高，不需要搭配大减速比的减速组即可直接驱动大尺寸螺旋桨，减少了动力传动环节的能量损耗和机械故障点。电机的出线端做了防拉扯加固处理，定子绕组采用多股漆包线绕制，槽满率控制在合理区间，兼顾了低转速大扭矩输出和高转速下的效率表现，输出轴采用高强度不锈钢材质，能够承受螺旋桨旋转时产生的径向拉力和轴向震动，避免长时间运转后出现轴弯曲或断裂的问题。前端的桨夹采用锥面定位结构，搭配专用的整流桨帽，既可以保证螺旋桨安装的同轴度，减少高速旋转时的动平衡震动，也能降低桨毂位置的空气阻力，提升整体动力系统的气动效率。

　　在设计思路上，这款电机的结构充分考虑了航模使用场景的轻量化和易维护需求，定子铁芯采用高导磁率的硅钢片叠压而成，叠片之间做了绝缘处理，减少涡流损耗带来的发热问题；转子磁钢采用表贴式安装方式，磁钢排布经过优化，能够降低齿槽转矩，让电机启动更平顺，低速运转时无明显卡顿感。电机外壳采用一体化铝合金拉伸成型，表面做了阳极氧化处理，既减轻了整体重量，也能保证外壳的结构强度，同时铝合金外壳的散热性能优异，能够将定子绕组运转产生的热量快速散发到空气中，避免高温导致的磁钢退磁或者绕组绝缘层损坏。电机的轴承采用双轴承支撑结构，前后轴承分别布置在定子座的两端，能够承受更大的径向载荷，即使螺旋桨出现轻微的动平衡偏差，也能保证电机运转的平稳性，延长轴承的使用寿命。

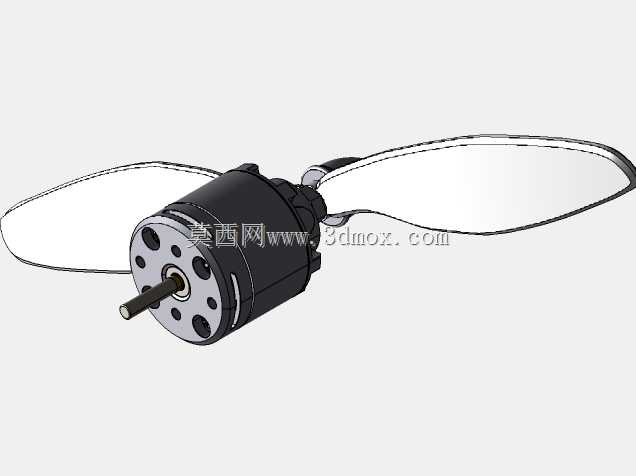

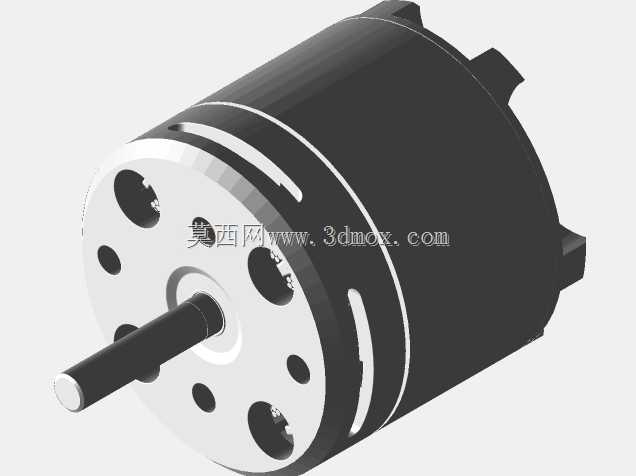

　　从安装边界和尺寸配合来看，该电机的定子直径对应28mm规格，定子叠厚14mm，底座的安装孔位采用行业通用的16/19mm跨距设计，适配市面上绝大多数航模机身、机臂的电机安装座，不需要额外定制转接件即可完成装配。电机的输出轴直径为4mm，桨夹的夹持范围适配常见的孔径为4mm的航模螺旋桨，安装时只需要将螺旋桨夹在桨座和桨帽之间，拧紧固定螺丝即可完成装配，拆卸维护也十分便捷。电机的整体长度控制在合理区间，安装后突出机臂的长度较短，能够减少飞行时的正面风阻，同时也能降低炸机时电机直接撞击地面的概率，提升使用过程中的抗损能力。在实际选型搭配时，需要注意该电机的KV值对应的适配电压区间，搭配对应规格的电调使用，避免过压或者过流导致电机损坏，安装时要保证电机安装面与机臂安装座完全贴合，螺丝锁紧力度适中，避免因安装面不平导致电机运转时出现异常震动，影响飞行稳定性。
