直流电机电枢转子结构设计方案

项目分类:电动机 发布时间:2023-08-05 ID:704496
  • 直流电机电枢转子结构设计方案
  • 直流电机电枢转子结构设计方案
  • 直流电机电枢转子结构设计方案
  • 直流电机电枢转子结构设计方案

  在工业传动、小型动力输出场景中,直流电机凭借调速范围宽、启动扭矩大的特性,被广泛应用于精密伺服驱动、小型输送设备、电动工具、车用辅助动力单元等领域,而转子作为电机内部唯一做高速旋转运动的核心部件,其结构设计合理性直接决定了电机的能量转换效率、运行平稳性与整机使用寿命。

  从实际功能实现逻辑来看,该转子承担着电能向机械能转换的核心作用:当电枢绕组通入直流电流时,处于定子励磁磁场中的载流导体将受到电磁力作用,所有导体产生的电磁力沿转子圆周切线方向叠加形成电磁转矩,最终通过转轴将旋转动力输出至外接负载端。区别于交流电机的鼠笼式或绕线式转子结构,直流电机转子需要配套换向结构来实时切换绕组内的电流方向,保证不同磁极下的导体受力方向始终一致,避免转子出现转矩反向、卡滞无法连续旋转的问题。

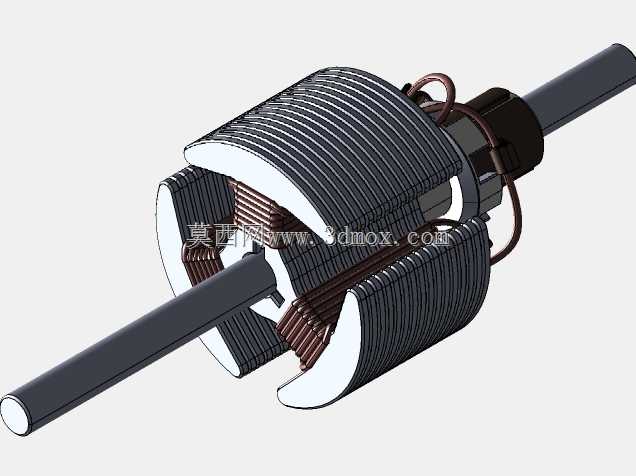

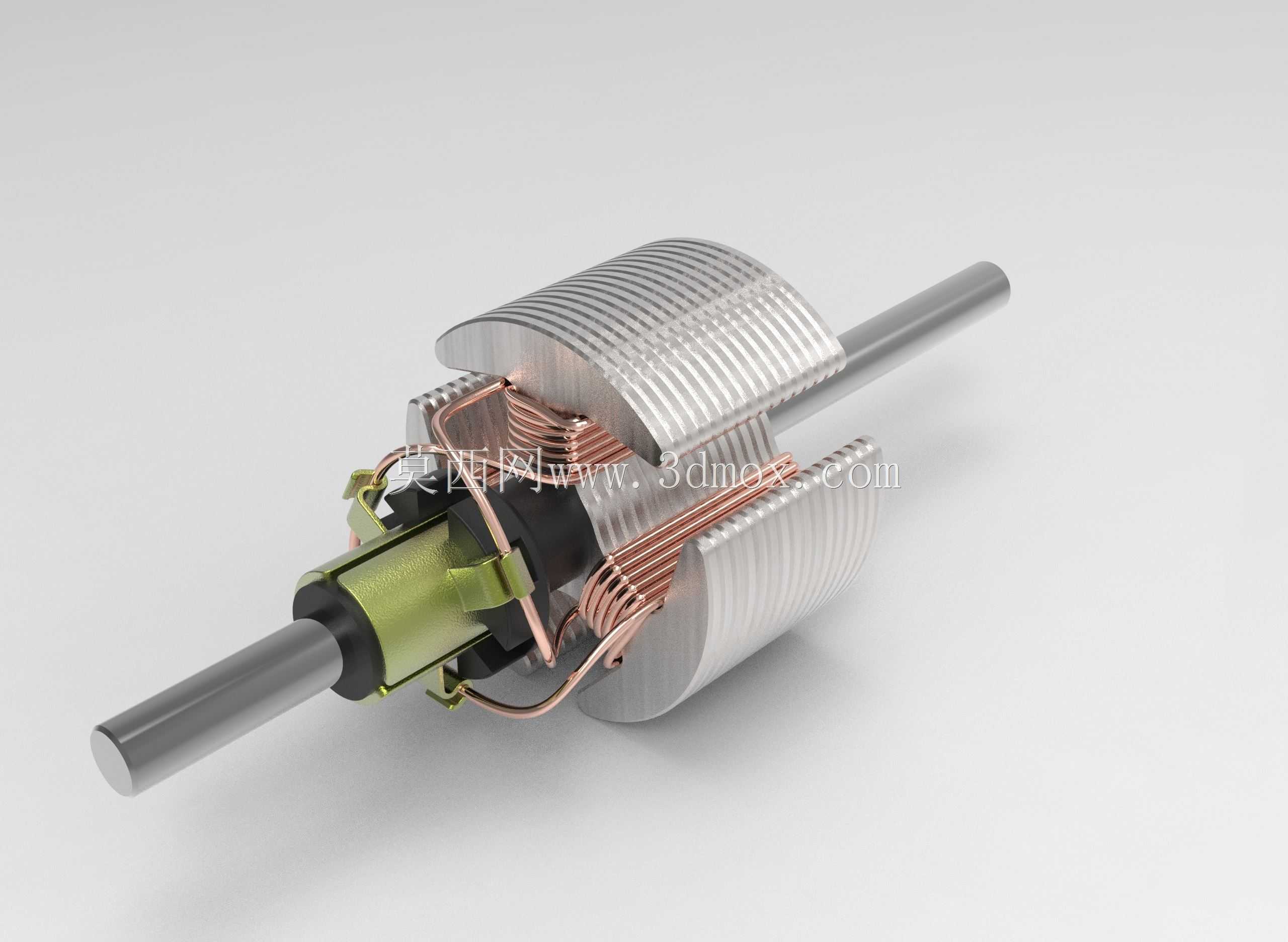

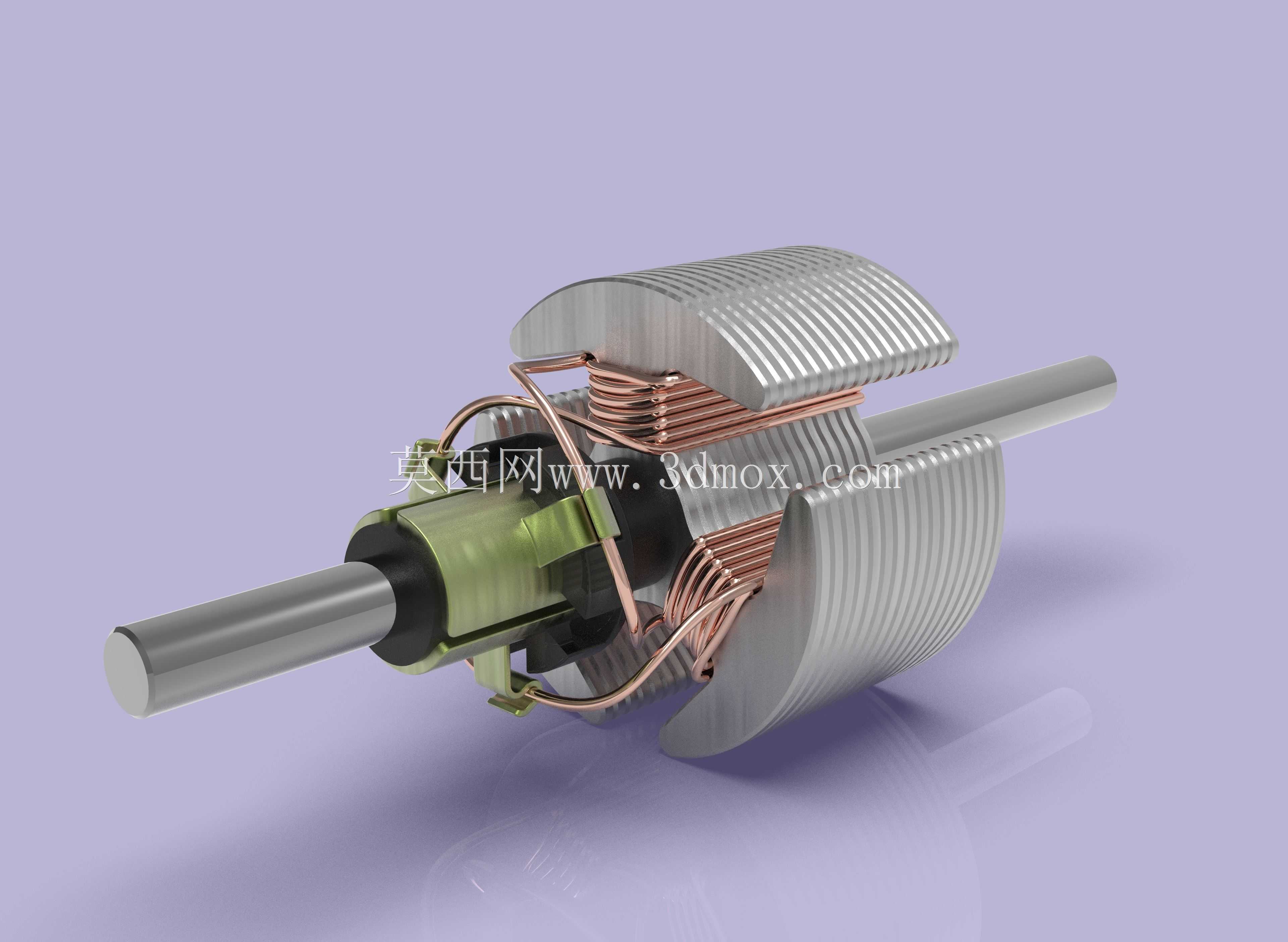

  本次设计的转子结构,核心由叠压铁芯、电枢绕组、换向器、转轴四大功能部分组成。铁芯采用0.5mm厚的冷轧硅钢片逐片叠压成型,叠片间做绝缘氧化层处理,可大幅降低转子高速旋转时产生的涡流损耗与磁滞损耗,避免铁芯长期运行出现过热退磁问题;铁芯外圆沿周向均匀冲制下线槽,槽型采用半闭口梨形槽设计,既可以保证绕组嵌装的工艺便利性,又能有效降低气隙磁阻,让定子与转子间的磁场耦合更充分,同时减少齿槽效应带来的转矩脉动。槽内嵌放的铜质绕组按照叠绕组规则排布,绕组端部通过绝缘绑扎带做圆周固定,防止转子高速旋转时绕组受离心力作用甩出槽外,绕组与铁芯槽壁间垫有复合绝缘纸,可耐受长期运行中的温升与振动冲击,避免出现匝间短路、接地故障。

  换向器采用铜质分段式结构,压装在转轴靠近输出端的一侧,每一片换向铜片之间通过云母片做绝缘隔离,所有绕组的出线端分别焊接至对应换向片的接线槽内,与外部碳刷滑动接触实现电流换向。设计过程中对换向片的片间距离、换向器表面粗糙度做了严格控制,可有效减少碳刷与换向器接触时的火花等级,延长碳刷与换向器的维护周期。转轴采用45号钢调质处理,与铁芯内孔、换向器内孔采用过盈配合加键连接的固定方式,可传递额定工况下的最大转矩,避免长期正反转切换时出现配合松动问题;转轴两端预留的轴承安装位按照标准深沟球轴承的尺寸公差设计,安装边界与电机端盖的轴承室尺寸完全匹配,可直接适配常规Y系列、Z系列小型直流电机的端盖装配要求,无需额外做结构改制。

  从安装适配性角度来看,该转子的外径尺寸、铁芯长度、转轴跨距均按照行业通用的小型直流电机安装规范设计,气隙取值控制在0.35mm-0.5mm区间,既不会因为气隙过小导致装配时转子与定子出现扫膛摩擦,也不会因为气隙过大导致励磁电流升高、电机功率因数下降。在实际选型应用时,可根据不同的功率需求调整绕组线径与绕制匝数,匹配12V、24V、48V等不同的直流供电电压等级,适配不同负载的转速与扭矩输出要求。

  在结构优化层面,设计时针对转子的动平衡做了前置考量:铁芯叠压时每片硅钢片的定位槽错位角度控制在±0.5°以内,绕组嵌装完成后对转子整体做动平衡校正,在铁芯两端的平衡环上按需添加平衡配重,将转子的剩余不平衡量控制在G2.5级精度要求内,可保证转子在3000r/min的额定转速下平稳运行,不会出现异常振动、轴承过早磨损的问题。同时槽楔采用环氧玻璃布板材质,相比传统竹制槽楔具备更好的耐高温与绝缘性能,可适应电机长期满负荷运行的温升环境,避免槽楔受热变形导致绕组松动。

  对于设备研发与结构设计从业者而言,该转子结构可直接作为小型直流电机设计的参考原型,在进行定制化电机开发时,可根据实际安装空间调整铁芯叠厚、转轴伸出端长度,也可通过调整槽数、绕组参数来匹配不同的转矩-转速特性曲线,缩短电机产品的研发迭代周期,减少前期结构验证的试错成本。
