带编码器直流减速电机及配套安装支架结构

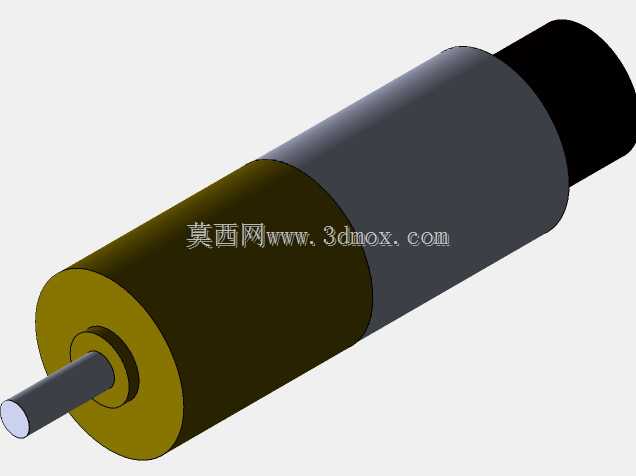

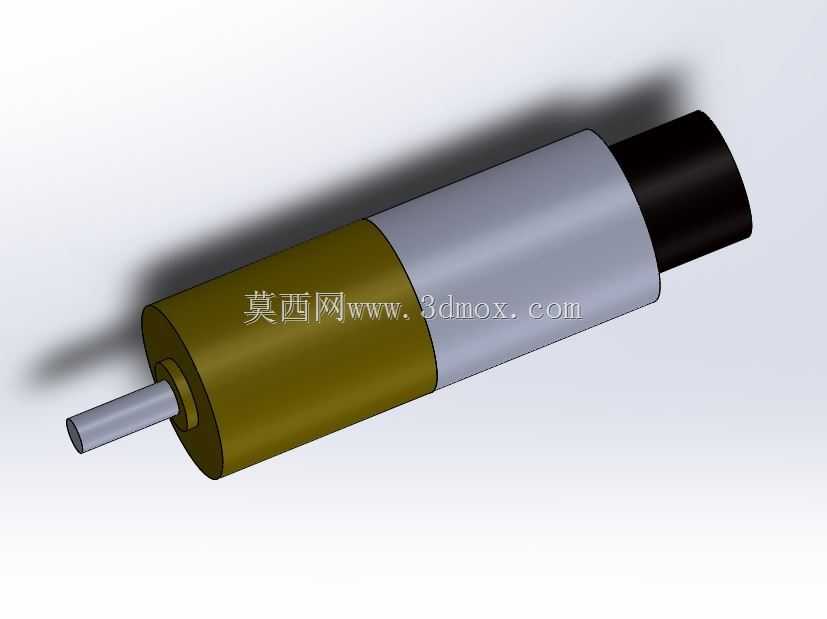

　　这套带编码器的直流减速动力单元，在小型自动化执行机构、桌面级CNC进给轴、智能小车驱动模组、小型传送带驱动端这类对安装空间有严格限制的场景里适配性极强，很多做小型非标设备的结构工程师在选型时，经常会遇到动力输出扭矩够但安装位塞不下、或者转速匹配但没有位置反馈没法做闭环控制的问题，这套结构刚好把减速增扭单元、动力输出主体、位置反馈编码器、安装固定支架整合到了同一轴线上，能大幅减少选型时的部件匹配工作量。从实际功能层面看，前端的有刷直流电机本体负责输出基础转速，中间的行星齿轮减速段把高转速低扭矩的动力转化为低转速大扭矩的输出，尾部集成的增量式编码器可以实时采集输出轴的转角、转速数据，给控制系统提供闭环反馈，避免开环控制下的丢步、

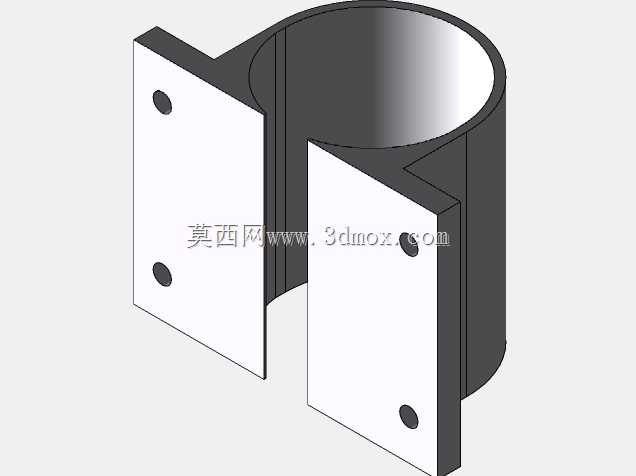

　　转速波动问题，配套的L型安装支架直接贴合减速段的机壳定位止口设计，不需要额外做转接板就能直接固定在设备安装面板上。做这套结构建模的时候，首先要把控的是整机的同轴度公差，电机输出轴、齿轮箱各级行星轮的中心轴线、编码器码盘的旋转轴线必须保持在同一条基准轴线上，不然装配后会出现转动卡滞、编码器读数跳变、齿轮偏磨的问题，所以建模时先把整条旋转轴线作为全局基准，所有回转类特征都围绕这条基准做同轴约束。齿轮箱部分的内齿圈和机壳采用一体化设计，减少了分体装配带来的累积误差，行星轮的安装销轴直接固定在前端输出端盖上，输出轴采用双轴承支撑结构，能承受一定的径向负载，避免皮带传动或者齿轮啮合时的径向力直接作用在齿轮箱内部零件上。安装边界方面，

　　整机的圆柱段外径做了统一的尺寸规划，减速段和电机本体的外径差控制在合理范围，不会出现台阶过大导致安装位需要额外扩孔的问题，输出轴的轴径、键槽尺寸都按照小型传动件的通用标准设计，能直接适配市面上常见的同步带轮、联轴器、小型齿轮，不需要二次加工轴头。尾部的编码器外罩和电机后端盖采用止口定位，装配时不需要反复调整码盘和读头的相对位置，只要把止口卡紧就能保证读头和码盘的间隙在合理范围内，减少现场装配的调试时间。安装支架的安装孔位做了长圆孔设计，允许一定的安装位置偏差，就算设备面板上的安装孔加工时有小范围的位置误差，也能顺利完成固定，不需要重新扩孔或者返工。在实际设备应用里，这种集成式的动力单元比单独采购电机、齿轮箱、

　　编码器再自行组装的方案可靠性更高，因为各部件的配合公差在设计时就已经做了匹配，不会出现自行组装时轴径不匹配、编码器安装偏心、齿轮箱和电机同轴度差的问题。建模时所有的配合面都预留了合理的装配间隙，轴承安装位采用基孔制配合，既保证轴承不会出现外圈跑圈的问题，又不会因为过盈量太大导致装配时压坏轴承座。输出轴的轴伸长度做了多场景适配，既可以直接装轮组做行走驱动，也可以装联轴器连接滚珠丝杠做直线进给，还能装同步轮带动传送带做物料输送。齿轮箱内部的润滑脂储油腔在建模时做了密封槽设计，配合O型圈可以防止长期运转时润滑脂渗漏，避免污染设备内的其他零部件。编码器的出线口做了防水接头的安装位，在有少量切削液或者粉尘的加工场景里，也能保证编码器的电路部分不会被异物侵入。整机的重量控制也做了优化，机壳部分采用薄壁结构，在保证结构强度的前提下尽可能降低自重，用在移动类设备比如AGV小车、巡检机器人上时，能减少不必要的负载消耗，提升续航表现。做结构校核的时候，要重点关注齿轮箱输出端的轴承负载能力，还有安装支架的抗弯强度，当输出轴承受最大径向负载时，支架的变形量要控制在允许范围内，不然会导致齿轮啮合错位，加速齿轮磨损。另外，电机的接线端子和编码器的接线端子做了分侧布置，不会出现走线干涉的问题，现场接线时可以分别走动力线槽和信号线槽，避免动力线的电磁干扰影响编码器的信号传输稳定性。
