分阶段流线型曲面护罩结构设计

　　这套曲面护罩结构的设计，最初是针对户外小型动力设备的外露传动段防护需求做的迭代方案，最早接触这类需求是在园林作业设备的改型项目里，当时传统的直角拼接护罩在高速行进作业时，很容易在接缝处卡滞草屑、泥点，加上棱角结构在设备剐蹭到硬质灌木时容易出现应力集中开裂，才萌生了做一体化曲面护罩的思路。从实际应用场景来看，这类护罩不光能用在园林设备上，小型代步工具的传动段包覆、户外检测设备的外露传感器防护、轻型输送线的端部导料护板都能适配，核心是靠连续曲面降低风阻的同时，减少杂物附着的死角。

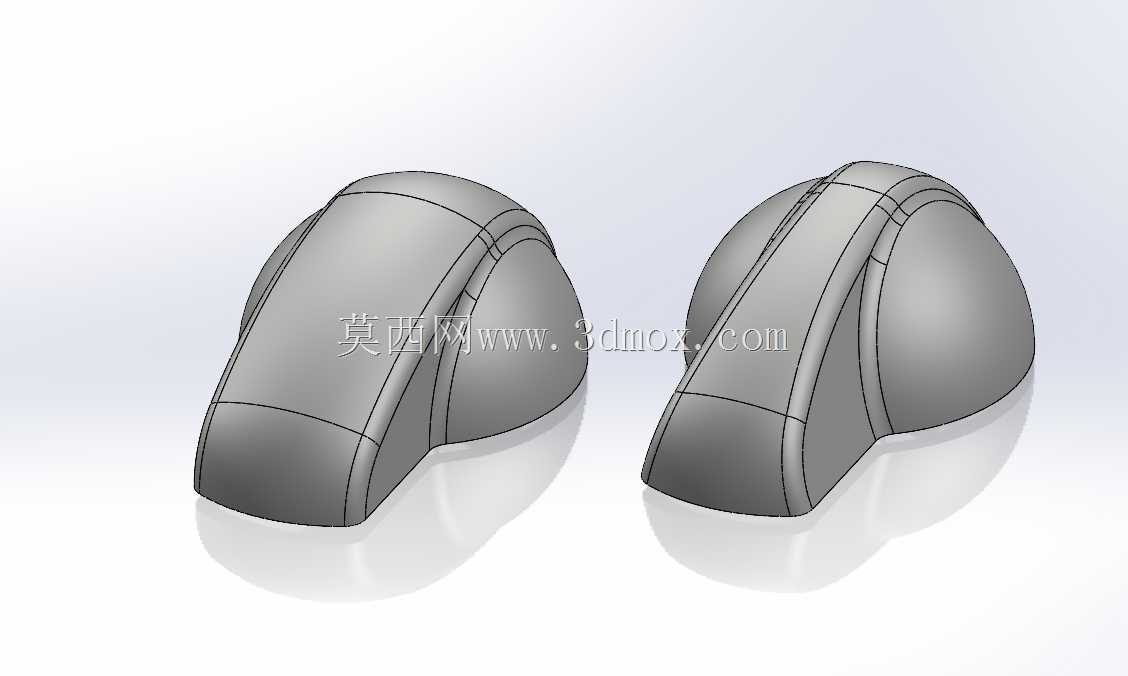

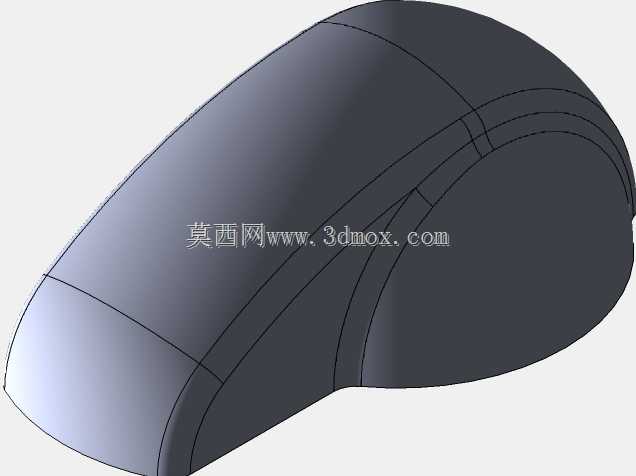

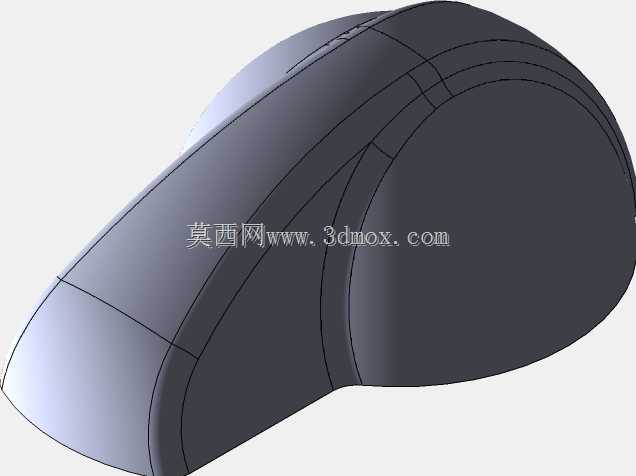

　　设计过程里没有直接做一体化的整罩，而是拆成了两个阶段的结构形态，第一阶段的结构偏向基础防护，曲面弧度做的更平缓，安装边的预留位置更宽，适合安装空间充裕、对风阻要求不高的固定设备场景，比如厂区内的小型输送线端部，平缓曲面不会卡滞输送过程中掉落的细小颗粒物，日常清理的时候拿高压气枪顺着曲面弧度吹就能把积灰带出来，不用拆护罩就能完成日常维护。第二阶段的结构把曲面的导流角度做了加大，侧部的收边弧度更贴合内部部件的轮廓，整体的突出高度比第一阶段低了近两成，适合装在移动类设备上，比如小型电动代步车的后轮传动段，更低的突出高度不会在转向时剐蹭到轮拱内衬，加大的导流曲面能把行进中带起的泥水顺着曲面导到地面，不会溅到设备的核心接线部位。

　　做曲面建模的时候特意把两个阶段的安装基准面做了统一，安装孔位的坐标完全一致，也就是说现场安装的时候，如果后期需要从基础防护升级到导流型防护，不用重新在设备本体上打孔，直接替换护罩就能完成升级，这点是考虑到很多户外设备的后期改型需求，很多用户买回去设备之后会根据自己的作业场景加配附件，统一安装基准能减少改造成本。曲面的壁厚做了等厚处理，整体壁厚控制在2.5mm，不管是用ABS注塑还是用薄铝板冲压都能直接用这套数模开模，不会出现壁厚不均导致的注塑缩痕或者冲压拉伸开裂的问题。

　　安装边界的处理上，护罩的内侧做了3mm高的定位凸台，安装的时候凸台会卡进设备本体的预留卡槽里，不用额外做定位治具，一个工人就能完成安装，拧紧紧固螺丝的时候不会出现护罩移位的问题。护罩的边缘做了1.5mm的圆角翻边，一方面是消除锐边，避免安装维护的时候划伤操作人员，另一方面翻边结构能提升整个护罩的结构刚度，同样壁厚下，带翻边的结构抗冲击能力比平边结构高近40%，就算设备作业时被飞溅的小石子砸到，也不容易出现凹陷变形。

　　从流体的角度考虑，第二阶段的曲面做了分模线的隐藏处理，把拼接缝放在了曲面的背流面，这样高速行进的时候气流不会在接缝处形成紊流，也就不会因为紊流产生额外的风噪，这点对代步类设备来说很重要，很多廉价护罩就是因为接缝位置不对，开到一定速度就会产生尖锐的风噪，影响使用体验。另外曲面的弧度做了连续曲率处理，没有出现G0连续的硬棱，不光是外观更流畅，关键是雨雪天气的时候，水滴会顺着曲面快速流走，不会在护罩表面形成积水残留，减少长期使用后的水垢附着，降低清洁频率。

　　在结构强度校核的时候，特意在护罩的中部曲面位置加了隐形的加强筋，加强筋做在内侧，从外部完全看不到，不会破坏曲面的整体流畅性，加强筋的高度控制在1.8mm，不会和内部的传动部件产生运动干涉，同时能让护罩中部的抗形变能力提升一倍，就算人员不小心踩在护罩上（很多户外设备放置的时候会被误踩），也不会出现永久变形，松开之后就能恢复原有形状。两个阶段的护罩在端部的衔接位置做了适配结构，如果有更长的防护需求，可以把第一阶段和第二阶段的护罩拼接起来使用，拼接处做了错位止口，拼接之后不会出现缝隙，杂物不会从拼接位置进到护罩内部，不用额外打密封胶就能达到IP54的防护等级，适合多粉尘、多泥水的作业场景。
