高仿真运动网球曲面结构三维数模

　　本次完成的网球三维数模，核心围绕体育器材仿真、运动场景模拟、产品结构验证等实际工程需求搭建，并非仅做外观渲染的展示类模型。从实际应用场景来看，该数模可直接接入网球发球机的击球碰撞仿真模块，作为碰撞测试的标准靶体使用，也可用于体育用品展示的虚拟场景搭建，还能为网球生产环节的模具设计提供精准的曲面参考，甚至可导入运动分析软件，配合高速摄像捕捉的击球轨迹数据，验证不同毛面粗糙度、接缝弧度对球飞行旋转的影响。

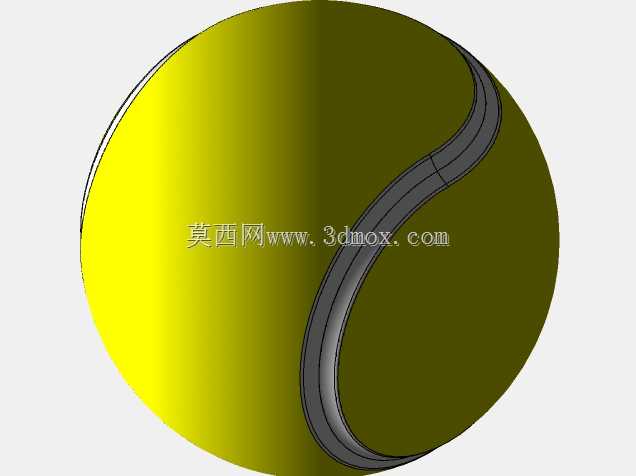

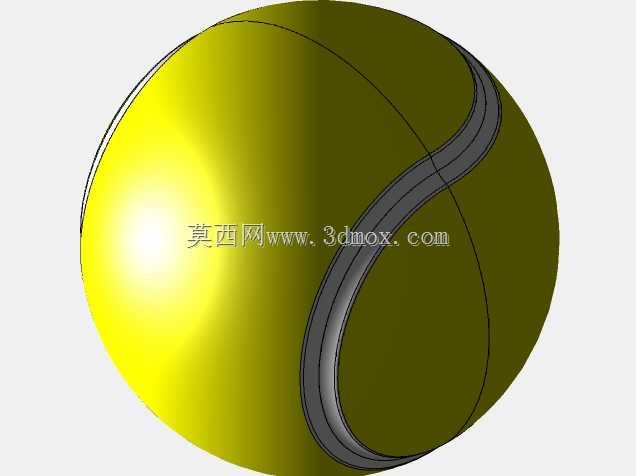

　　设计过程中首先拆解了真实网球的结构逻辑：标准比赛用球整体为正球形基础结构，外部覆盖的毛毡层并非简单贴附于球芯表面，而是通过两片哑铃形的毛毡片沿特定接缝拼接包覆，接缝处的白色缝线带并非平面凸起，而是随球面弧度自然过渡，这部分曲面是建模的核心难点——如果直接用球面切割拼接片，会出现接缝处曲面断层、边缘贴合度不足的问题，实际建模时先通过基准球确定核心尺寸边界，再以球心为原点建立三维坐标系，勾勒出两片毛毡拼接的空间缝合轨迹，轨迹线全程贴合球面曲率，保证拼接后两片毛毡在球面上完全闭合，无重叠或间隙。

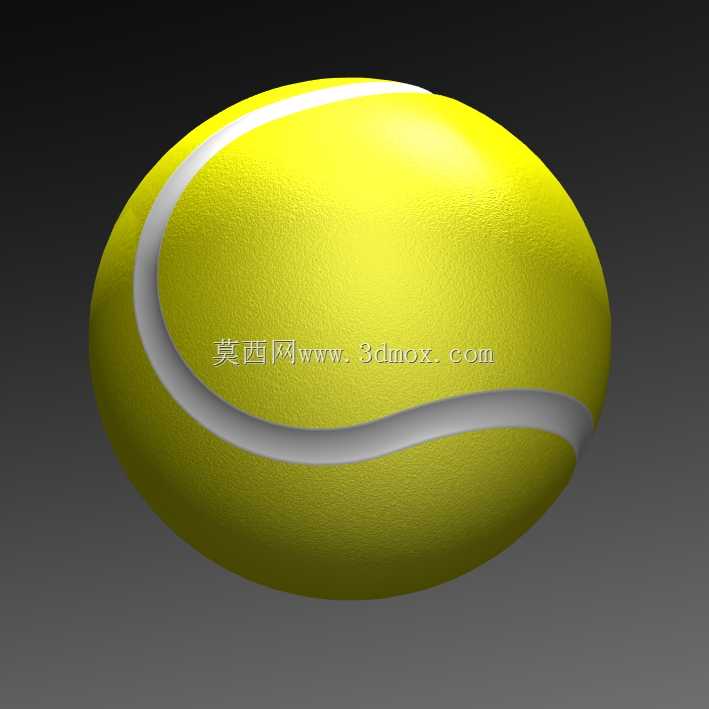

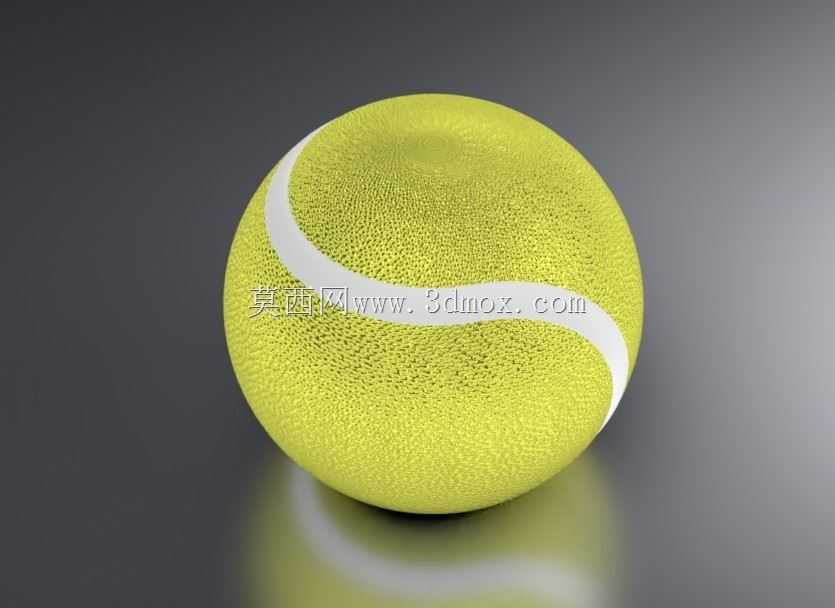

　　外形尺寸严格遵循专业运动器材的规范边界，整体直径控制在65.4mm至68.6mm的标准区间内，建模时取中间值67mm作为基准球直径，毛毡层厚度设置为1.8mm，与真实产品的毛面压缩前厚度一致，接缝处的白色缝线带宽度设置为6mm，凸起高度控制在0.3mm，既还原视觉上的白色曲线标识，也能在碰撞仿真中还原缝线带来的接触面摩擦力差异。毛毡表面的纹理并非后期贴图实现，而是通过曲面微结构阵列生成，模拟毛纤维交错形成的粗糙表面，在渲染或动力学仿真中可直接赋予对应的摩擦系数参数，无需额外调整材质属性。

　　从功能特性还原角度，模型拆分了内部橡胶球芯、中间粘合层、外部毛毡层三个独立结构层，不同结构层可单独赋予材料属性：橡胶球芯部分设置为高弹性实体材料，可模拟击球时的挤压形变；粘合层设置为薄体柔性结构，还原毛毡与球芯之间的缓冲特性；外部毛毡层设置为带微孔隙的柔性面结构，可模拟空气穿过毛面时的阻力效果。这种分层结构设计，让模型既可以用于外观展示类场景，也能直接接入动力学仿真工程，不需要二次拆件重构。

　　在安装与适配边界上，模型所有曲面均为G2连续过渡，无尖锐棱角、破面、重叠面等拓扑问题，可直接导入各类三维软件进行后续处理：如果用于模具设计，可直接提取外表面生成注塑或硫化模具的型腔曲面，不需要重新修补曲面；如果用于运动仿真，可直接将整体模型设置为刚体或柔性体，配合重力、空气阻力、碰撞接触等参数完成仿真计算；如果用于3D打印验证，可直接将模型导出为实体格式，调整壁厚后即可生成打印路径，不需要额外做实体化处理。

　　建模过程中特意规避了常规球类建模的常见问题：很多简易网球模型会直接在球面上绘制白色曲线作为接缝，忽略了毛毡拼接的厚度差，导致模型在近距离渲染或高精度仿真时失真，本次建模时特意将毛毡片的边缘做了0.1mm的压边处理，模拟真实生产中毛毡片缝合后边缘被压平的效果，让接缝处的过渡更符合实物状态。同时球芯内部做了中空结构设计，中空直径设置为58mm，与真实网球的中空橡胶内胆结构一致，在做挤压形变仿真时，可还原内部空气压缩带来的弹性反馈，而不是实心球的生硬碰撞效果。

　　针对不同应用场景的适配需求，模型保留了参数化建模的特征树，可直接调整直径、毛毡厚度、接缝宽度等参数，快速生成不同规格的训练用球、儿童用球的数模，不需要从头开始搭建曲面。比如调整直径为60mm即可生成儿童短网训练用球，调整毛毡厚度为2.2mm即可生成高耐磨的训练场地用球，参数调整后所有曲面会自动重构，保持G2连续的曲面质量，不会出现特征报错。
