适配Mach3控制的四轴数控加工运动机构

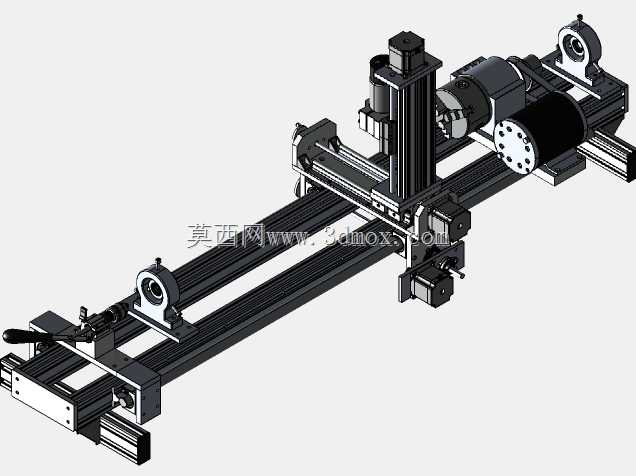

　　这套四轴数控运动机构，核心面向小型工件的多面铣削、雕刻、钻孔类加工场景，常见于个人加工工坊、职业院校数控实训工位、小型非标零件打样车间，用来替代传统三轴设备无法完成的曲面、周向特征加工需求，适配软金属、工程塑料、硬质木材等多种切削材质的轻载加工工况。从结构布局来看，整套机构采用铝型材搭建的龙门式跨距结构，X轴采用双直线导轨搭配同步带传动的长行程布局，两侧导轨平行度在装配阶段需要控制在0.05mm/m以内，避免运动过程中出现卡滞、抖动问题，Y轴搭载于龙门横梁之上，通过滑块与横梁导轨配合，承担横向进给的运动负载，Z轴采用垂直布置的线性模组搭配滚珠丝杠传动，保证垂直方向进给的精度与自锁性能，避免断电后主轴下滑撞坏工件。

　　额外增设的第四旋转轴采用两端带座轴承支撑的回转结构，一端通过联轴器与驱动电机连接，可实现0-360度连续回转分度，既可以配合XYZ轴完成四轴联动的曲面加工，也可以单独作为分度头使用，完成等分槽、周向孔系的分度加工，旋转轴的夹持端可适配不同规格的卡盘，满足不同直径棒料、异形工件的装夹需求。设计阶段优先考虑了装配调试的便捷性，所有型材连接位置均采用标准T型螺栓与角件固定，不需要定制特殊连接构件，后期维护更换配件时可直接采购标准件替换，降低运维成本。传动部件的选型上，各轴均搭配适配的步进驱动单元，配合Mach3控制系统的脉冲输出，可实现0.01mm级的进给分辨率，满足小型精密零件的加工精度要求。安装边界方面，整套机构的底座长度适配常规1.

　　5米宽度的工作台摆放，龙门跨距预留了足够的工件装夹空间，旋转轴中心高与Z轴行程做了匹配设计，保证刀具可覆盖旋转工件的全部加工范围，不会出现加工死角。走线位置全部预留了拖链安装槽，所有动力线、信号线均内置在拖链内部，避免运动过程中线缆拉扯磨损，提升设备运行的稳定性。主轴单元采用风冷高速主轴，通过专用夹具固定在Z轴滑台上，可根据加工需求更换不同直径的夹头，适配不同规格的铣刀、雕刻刀，主轴转速可通过控制系统实现无级调节，匹配不同材质加工的线速度要求。两端的旋转轴支撑座采用可调间隙的轴承座结构，长期使用出现回转间隙时，可通过调整端盖压紧螺母消除间隙，维持回转精度。整套机构的运动行程经过反复校核，X轴有效行程覆盖底座全部加工区间，

　　Y轴行程可覆盖旋转轴的全长装夹范围，Z轴行程足够满足不同高度工件的抬刀、下刀需求，不会出现超程撞机的问题。在实际使用场景中，这套机构既可以作为独立的小型数控加工设备使用，也可以作为功能模块集成到自动化生产线中，配合上下料机构完成小型零件的全自动加工循环，结构上的模块化设计让各轴都可以单独拆卸维护，不需要整体拆解设备，大幅降低了后期的维护难度。
