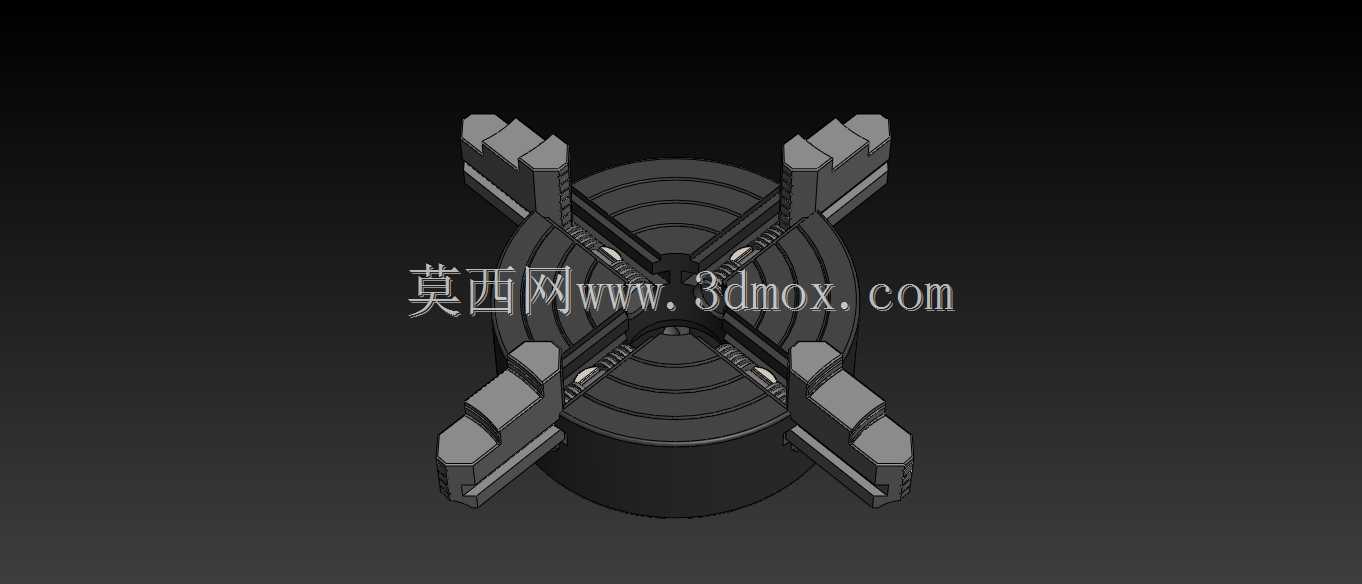

车床用四爪卡盘夹块结构设计方案

　　在金属切削加工场景中，车床卡盘的夹持性能直接决定回转类零件的加工精度与装夹可靠性，本次设计的车床夹块，是适配四爪单动卡盘的专用夹持组件，主要用于非规则截面、偏心类工件的装夹作业，覆盖普通卧式车床、数控车床的盘类、轴类、异形结构件加工场景，可替代原厂标配夹块完成大夹持力、高定位精度的装夹需求。从功能特性来看，该夹块采用分体式阶梯夹持面设计，夹持工作面做了防滑齿纹与圆弧过渡处理，针对不同直径的工件可通过调整夹块伸出长度适配，单爪夹持行程覆盖常规卡盘的全行程范围，夹持面的硬度设计匹配调质处理的45号钢工件，既保证足够的夹持摩擦力避免工件切削时打滑，又不会因硬度过高夹伤已加工工件表面。夹块与卡盘本体的连接采用标准T型槽配合结构，

　　连接槽的尺寸公差严格匹配通用四爪卡盘的滑块安装尺寸，安装时无需对卡盘本体做二次改造，可直接替换原有卡爪完成装配，安装定位面的平面度控制在0.02mm以内，保证夹块装配后与卡盘主轴的同轴度偏差在允许范围内，避免装夹后工件出现跳动超差问题。设计过程中优先考虑了实际加工的受力工况，夹块的主体结构做了等强度优化，在夹持力最大的根部位置做了圆角过渡与加厚处理，避免大切削量进给时夹块出现断裂变形，夹块的非工作面做了减重槽设计，在保证结构强度的前提下降低夹块自身重量，减少卡盘高速回转时的动平衡偏差，适配最高转速不超过1500转每分的车削作业场景。从安装边界来看，该夹块的整体外形尺寸适配直径250mm规格的四爪卡盘，单块夹块的长度、宽度、

　　厚度尺寸均控制在卡盘允许的安装空间内，夹块伸出卡盘端面的最大长度不超过卡盘本体厚度的三分之一，避免悬伸过长导致装夹刚性下降，夹块的行程限位做了内置挡边设计，调整过程中不会出现夹块从卡盘T型槽中脱出的风险。在实际使用场景中，该夹块可完成方形毛坯、偏心轴类零件、不规则异形铸件的装夹，相比普通三爪卡盘的自定心夹块，四爪配合的夹块可单独调整每个爪的夹持位置，针对偏心距在10mm以内的工件无需额外制作偏心工装，直接通过调整单爪位置即可完成找正装夹，大幅降低异形件加工的工装准备时间。夹块的夹持面设计了两种不同的齿形结构，靠近卡盘中心的位置为细齿结构，用于夹持已加工的光滑表面，保证夹持精度；夹块外侧为粗齿结构，用于夹持毛坯面，

　　提供更大的夹持摩擦力，适配粗加工工序的大切削量作业。设计时还考虑了长期使用的磨损补偿，夹块的夹持工作面预留了2mm的修磨余量，当齿面出现磨损打滑时，可通过平面磨床修磨夹持面后继续使用，延长夹块的整体使用寿命，夹块的材料选用40Cr调质处理，整体硬度控制在HRC28-32之间，兼顾强度与韧性，避免夹持时出现崩裂问题。在装配适配性上，夹块与卡盘滑块的连接螺栓孔采用标准沉孔设计，螺栓拧紧后沉头面完全埋入夹块内部，不会突出夹块表面干涉工件装夹，夹块的所有棱边均做了0.5mm的倒角处理，避免安装调整时划伤操作人员，也减少应力集中带来的结构失效风险。针对薄壁工件的装夹需求，夹块的夹持面可配套加装铜质软爪垫片，本次结构设计预留了软爪的安装定位槽，无需额外钻孔即可完成软爪的固定，满足薄壁件、有色金属零件的低损伤装夹需求。
