MG996R伺服驱动夹持机器人末端夹具

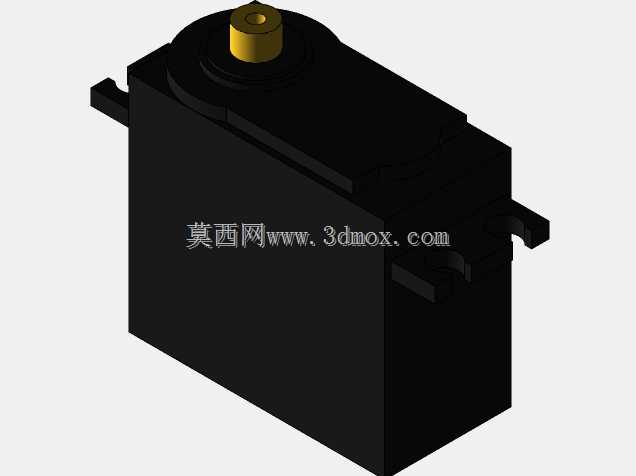

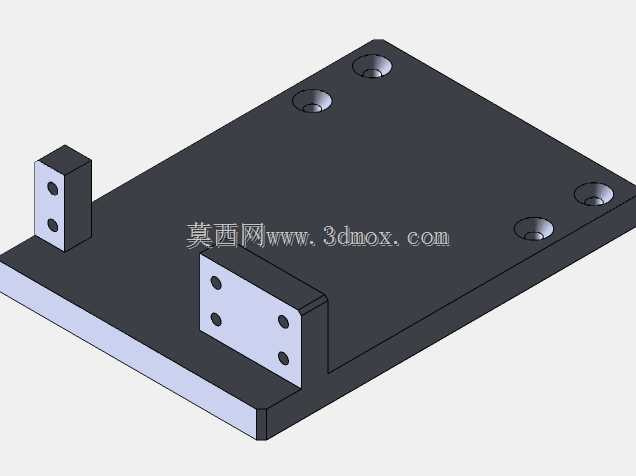

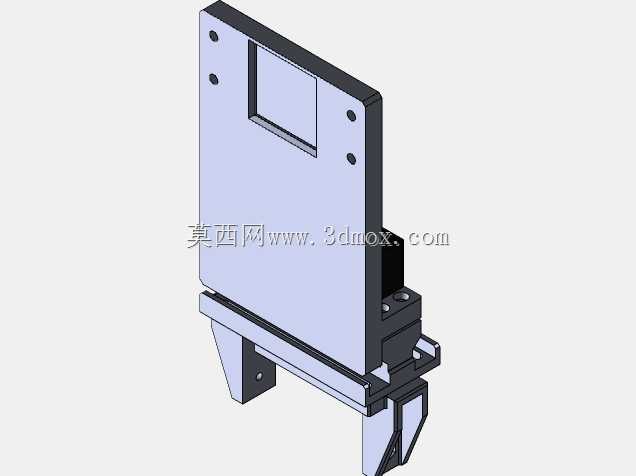

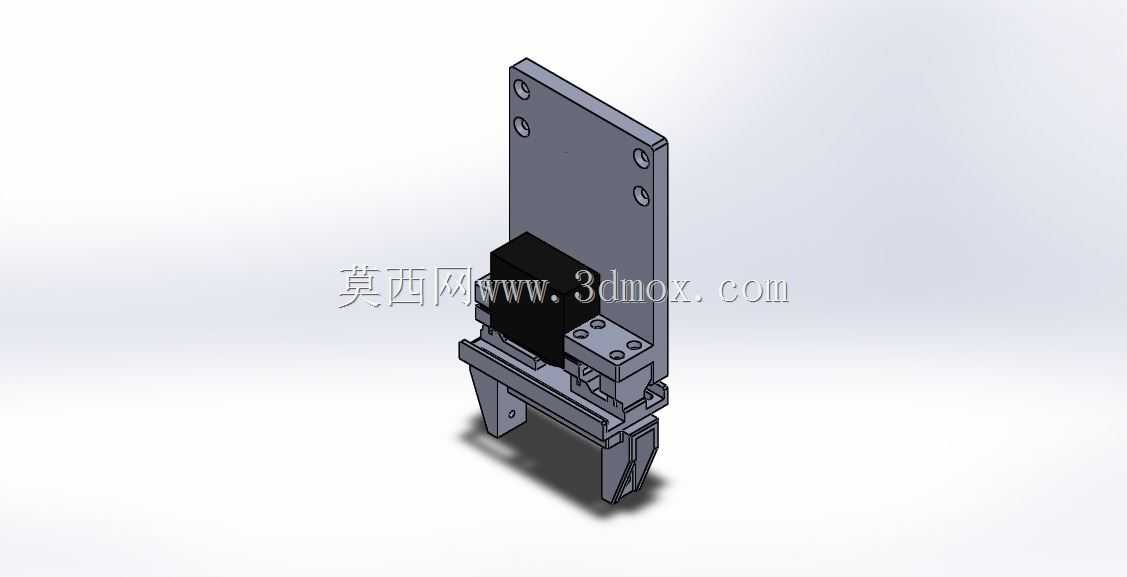

　　这套夹持机构的核心驱动采用MG996R伺服电机，是面向轻载自动化作业场景开发的末端执行部件，常被搭载在小型桌面机械臂、分拣工位、教学实验平台以及3C电子小件搬运工位上，用来完成重量在1kg以内的规则或异形小件的抓取、转移、定位动作。从结构布局来看，整套夹具采用立式安装的排布逻辑，背部的安装立板是整个部件的承载基准，板上预留的四个沉头安装孔呈矩形分布，孔位间距匹配常规小型机械臂末端法兰的安装孔距，安装时不需要额外做转接板加工，直接通过内六角螺丝即可完成与执行端的固定，立板的厚度经过受力校核，在夹爪满负载夹持、启停加减速的工况下不会出现明显的形变，保证夹爪开合的同轴度精度。驱动部分的伺服电机直接固定在立板中部的安装位上，

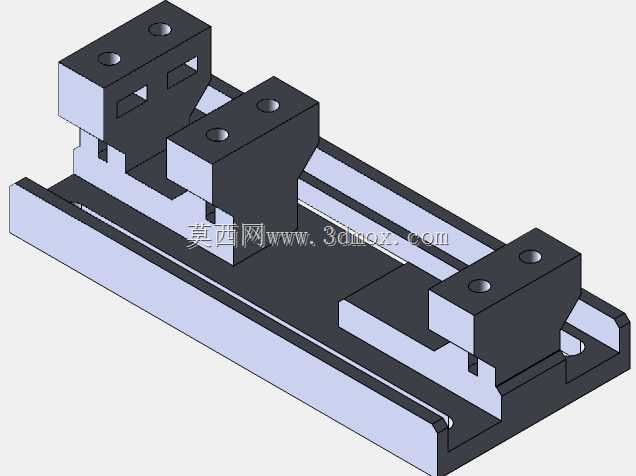

　　电机输出轴通过曲柄滑块结构将舵机的旋转运动转化为夹爪的直线开合动作，这种传动结构的优势在于传动链路短，没有多余的传动间隙，夹爪开合的响应速度快，开合行程可以通过舵机的转角参数做精准控制，针对不同尺寸的被夹持工件，只需要调整舵机的转动角度限位，就能匹配对应的开合宽度，不需要更换夹爪头或者调整机械限位结构。夹爪部分采用平行开合的结构形式，两个爪指的导向面做了研磨处理，开合过程中不会出现偏摆、卡滞的问题，爪指的夹持面预留了防滑垫安装槽，实际使用时可以根据被夹持工件的材质粘贴橡胶、硅胶或者聚氨酯防滑垫，既可以增加夹持摩擦力避免工件滑落，也能防止硬接触刮伤工件表面，针对表面易损的塑料件、印刷电路板等工件，

　　这种软接触的夹持设计能有效降低作业不良率。从设计思路上，这套夹具没有采用复杂的行星减速或者齿轮啮合传动结构，所有结构件都采用易加工的平板类、方块类零件，大部分零件可以通过线切割、铣削加工快速制作，后期维护时如果某个零件出现磨损，不需要复杂的工装就能完成拆卸更换，维护成本很低。安装边界方面，整套夹具的横向宽度控制在40mm以内，纵向伸出长度从安装立板的基准面到夹爪最前端不超过80mm，整体重量控制在150g左右，不会给搭载的机械臂带来过大的负载负担，适配大部分负载2kg以内的小型桌面机械臂的负载参数。在实际应用场景中，这类小型伺服夹具除了常规的工业分拣作业，还常被用在教学实训场景中，帮助学习者理解舵机控制、连杆传动、

　　末端执行器设计的相关知识，也有不少开源机器人项目会采用这套结构作为基础夹持部件，根据自身的作业需求修改爪指的形状，就能适配不同的夹持需求，比如改成尖嘴形式用来夹取细小的电子元件，改成宽面爪指用来夹取轻薄的片状工件。整套结构的运动干涉在设计阶段就做了全行程校验，夹爪从完全闭合到完全张开的整个行程中，所有运动部件都不会和安装立板、驱动电机出现剐蹭，运动顺畅无死点，舵机的走线从立板侧面的走线槽引出，不会在夹爪运动过程中被夹到或者拉扯，布线整齐也方便后期接线路时的整理。夹爪的夹持力可以通过舵机的输出扭矩参数做匹配调整，MG996R舵机本身的扭矩足够应对轻载夹持的需求，在夹持刚性工件时不会出现夹不紧脱落的问题，如果需要夹持更脆弱的工件，也可以通过降低舵机的供电电压或者在控制程序中设置扭矩限制，避免夹持力过大夹坏工件。
