四足仿生爬行机械蜘蛛结构设计

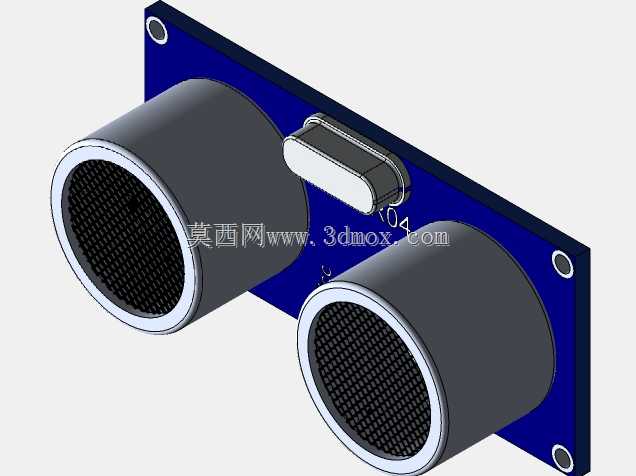

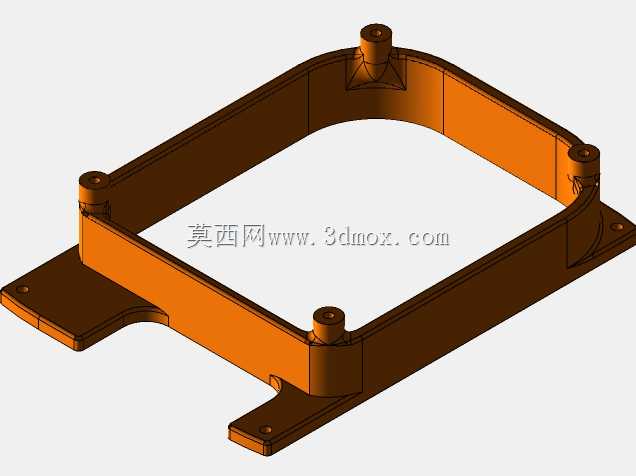

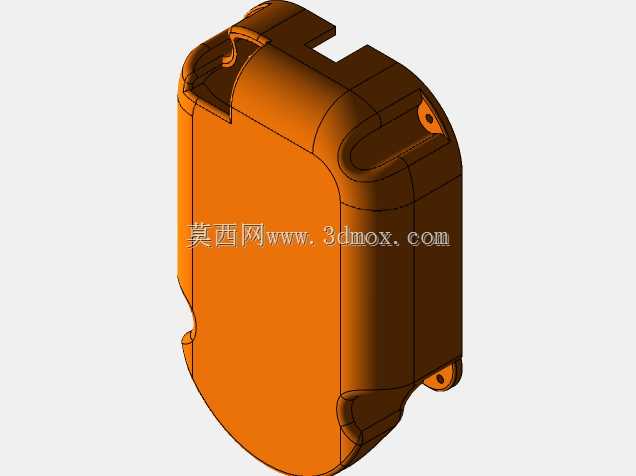

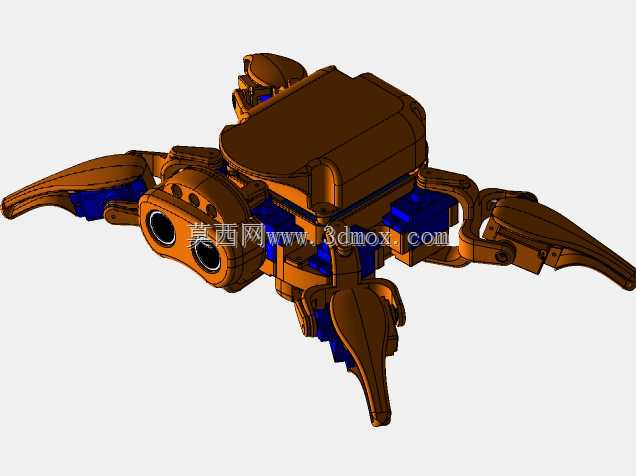

　　这款四足仿生爬行机械结构的设计，最初是面向狭小空间巡检、复杂地形探测场景的移动载体需求开发，区别于轮式、履带式移动机构，足式结构对非结构化地形的适配能力更强，能够跨越轮式机构无法通过的凸起障碍、狭窄缝隙以及存在一定高度差的台阶类地形，在管道内部巡检、灾后废墟探测、工业设备夹层排查等场景中，这类小型四足结构的通过性优势十分突出。从结构布局来看，整机采用对称式四足分布设计，躯干部分为核心的腔体结构，预留了控制板、电池、传感模块的安装空间，腔体上下盖采用卡扣加定位柱的配合方式，既能够保证内部元器件的防护性，也方便后期拆装维护，躯干前端预留了两个圆形安装位，可直接搭载视觉传感器、红外测距模块等探测元件，无需额外设计转接支架，

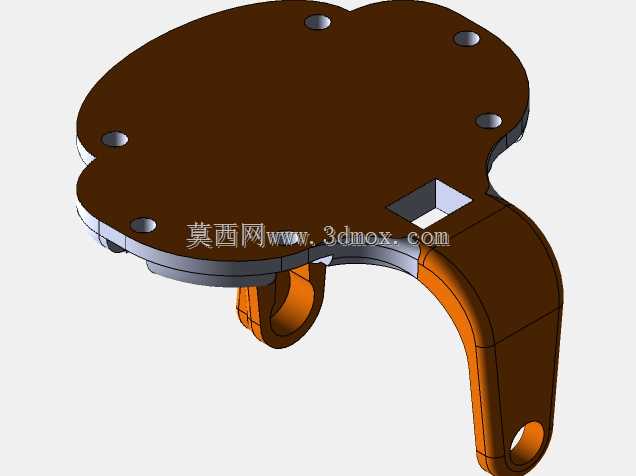

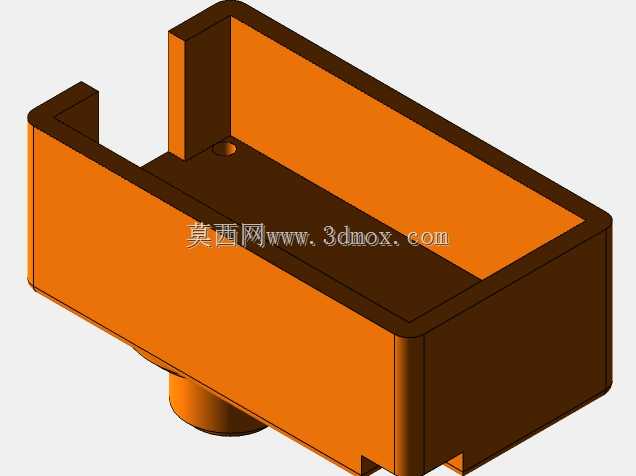

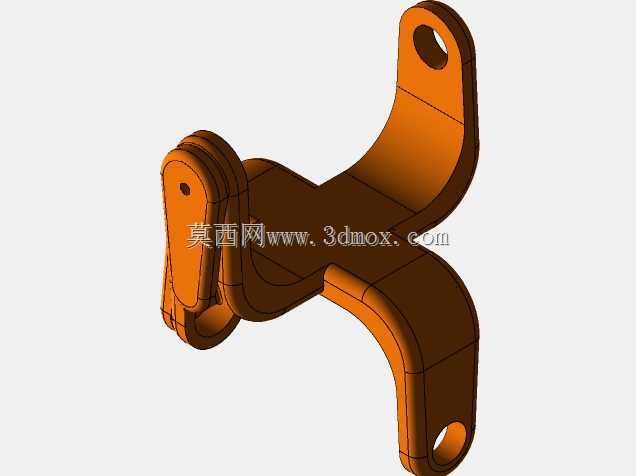

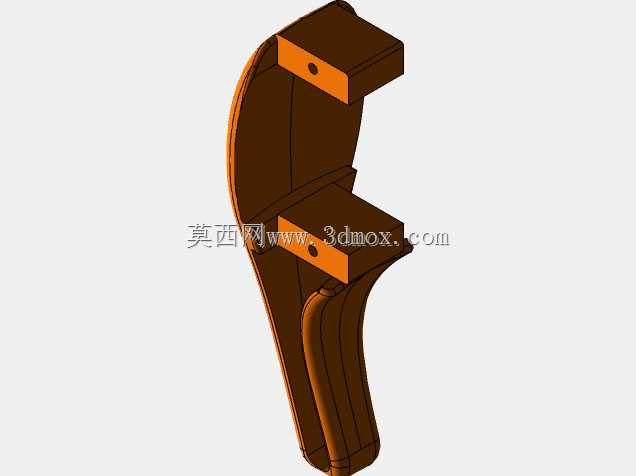

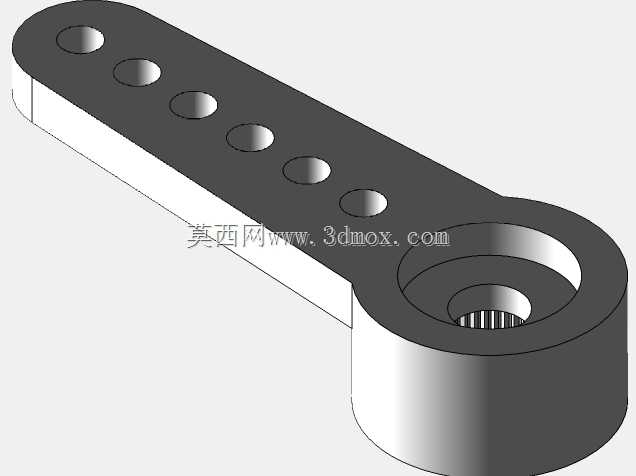

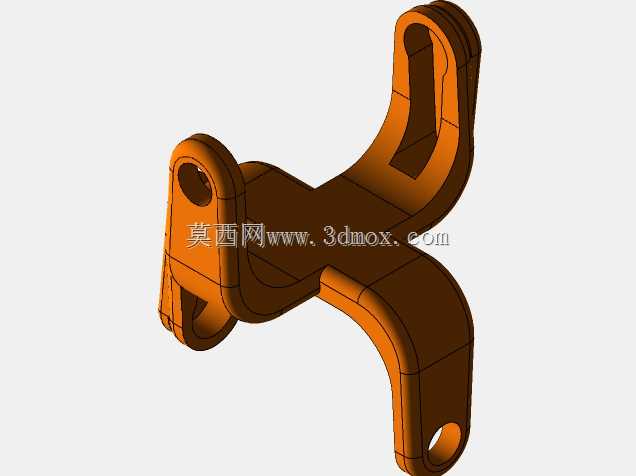

　　减少整机额外负载。四条腿的结构采用多段式铰接设计，每段肢体的转动副都预留了舵机安装槽位，关节处的限位结构直接做在肢体零件上，不需要额外加装限位块，能够避免舵机超程转动造成的结构损坏，同时肢体末端做了仿足垫的加宽结构，增大与接触面的接触面积，降低爬行过程中出现打滑的概率，在光滑的工业地坪、粗糙的混凝土面甚至有一定倾斜角度的壁面爬行时都能保持足够的抓附力。设计过程中优先考虑了运动干涉问题，在三维建模阶段对每条腿的摆动范围做了运动仿真验证，确保腿部在最大摆角状态下不会与躯干、相邻腿部发生碰撞，同时将所有传动结构都内置在肢体外壳内部，避免爬行过程中外界的杂物、灰尘卡入关节缝隙，提升结构在复杂环境下的运行可靠性。安装边界方面，

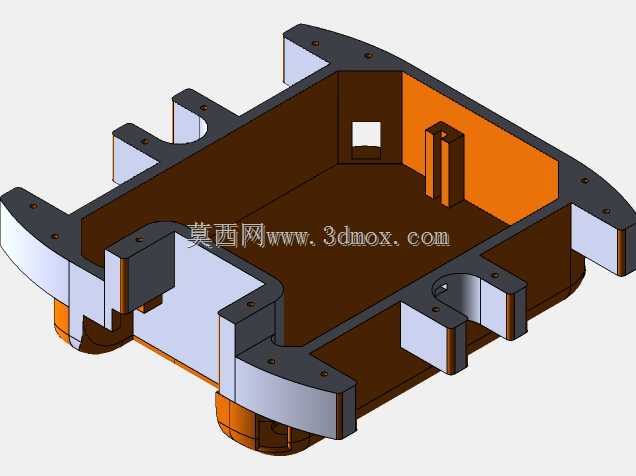

　　躯干腔体的内部安装空间做了分区设计，控制电路区域与电池区域之间设置了隔离筋，避免电池晃动挤压电路，所有关节的舵机走线都预留了内部穿线孔，线材可以从肢体内部直接穿入躯干腔体，不会外露在结构外侧，既避免爬行过程中线材被障碍物勾挂，也让整机外观更加整洁。肢体零件的壁厚做了均匀化处理，主体结构壁厚控制在1.8mm，关节受力位置局部加厚到3mm，在保证结构强度的前提下尽可能降低整机自重，让有限的电池容量能够支撑更长的续航时间，同时所有零件都采用无倒扣设计，可直接通过注塑工艺批量生产，也适合采用3D打印做小批量样机验证，不需要复杂的支撑结构就能完成零件加工。从实际使用的角度出发，这款结构的腿部摆动角度经过优化，

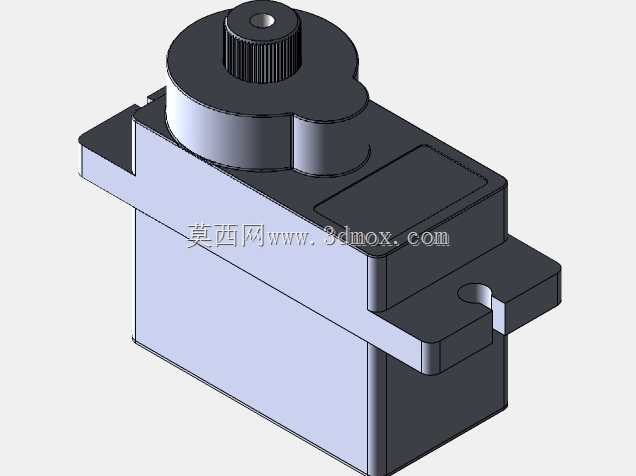

　　爬行时的重心波动控制在很小的范围内，运动过程中机身不会出现明显的上下起伏，搭载在前端的传感器能够保持稳定的探测视角，不会因为机身晃动造成采集的数据出现偏差，同时整机的重心位置设计在躯干几何中心偏下的位置，静态放置时的稳定性极强，即使在倾斜30度的坡面上也不会出现侧翻，单腿抬起时其余三条腿的支撑投影依然能够覆盖整机重心，保证爬行过程中的步态稳定性。不同于大型工业四足机器人的复杂液压或高扭矩伺服驱动方案，这款小型结构采用标准微型舵机作为驱动元件，零部件的通用化程度很高，后期维护更换零件的成本极低，适合作为教学实训、仿生机器人入门开发的基础载体，开发者可以在这个基础结构上直接加装不同的功能模块，拓展出环境监测、管线探伤、小型物品转运等不同的功能，不需要对主体结构做大规模修改。
