柔性自适应软夹持执行末端结构设计

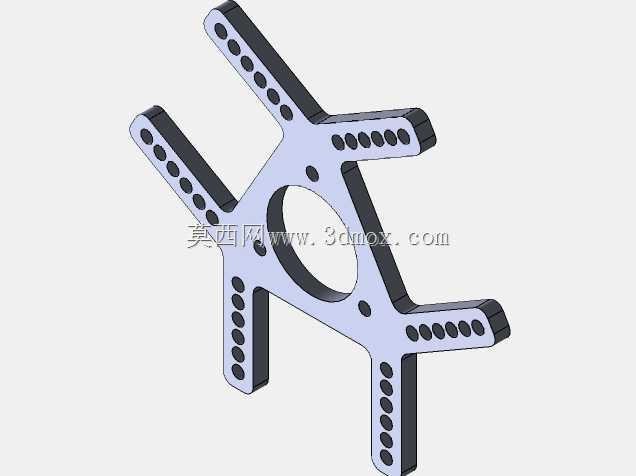

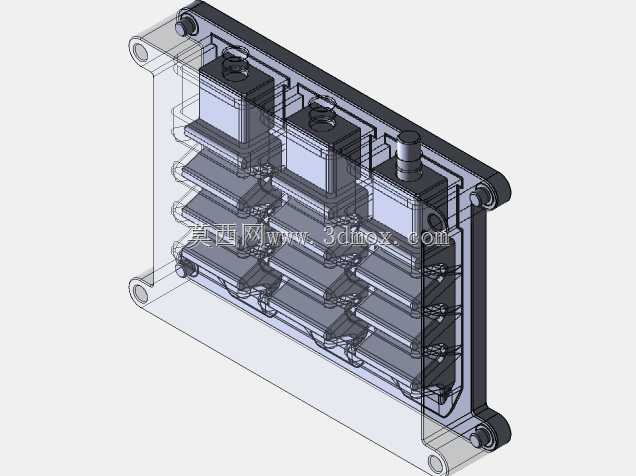

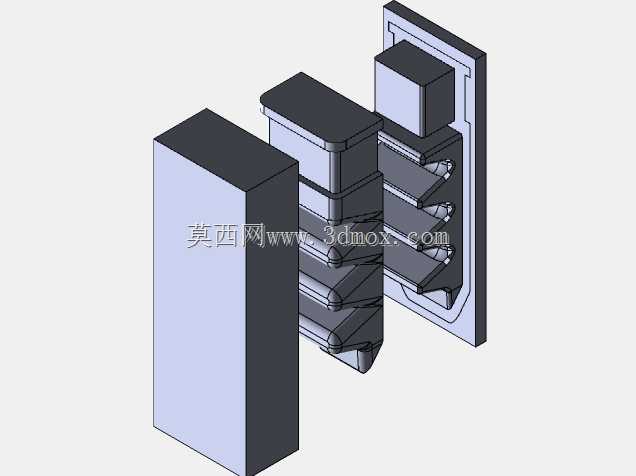

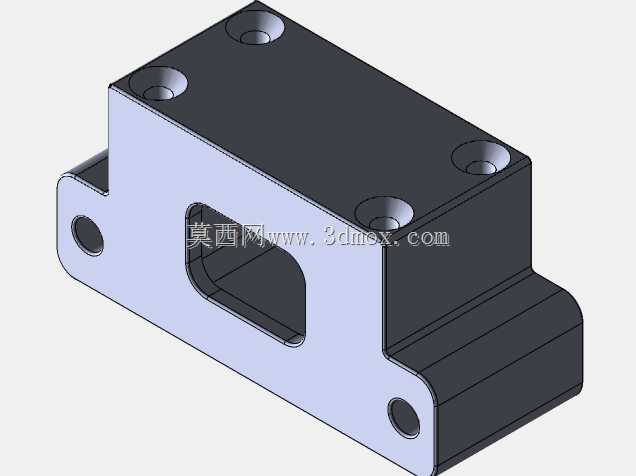

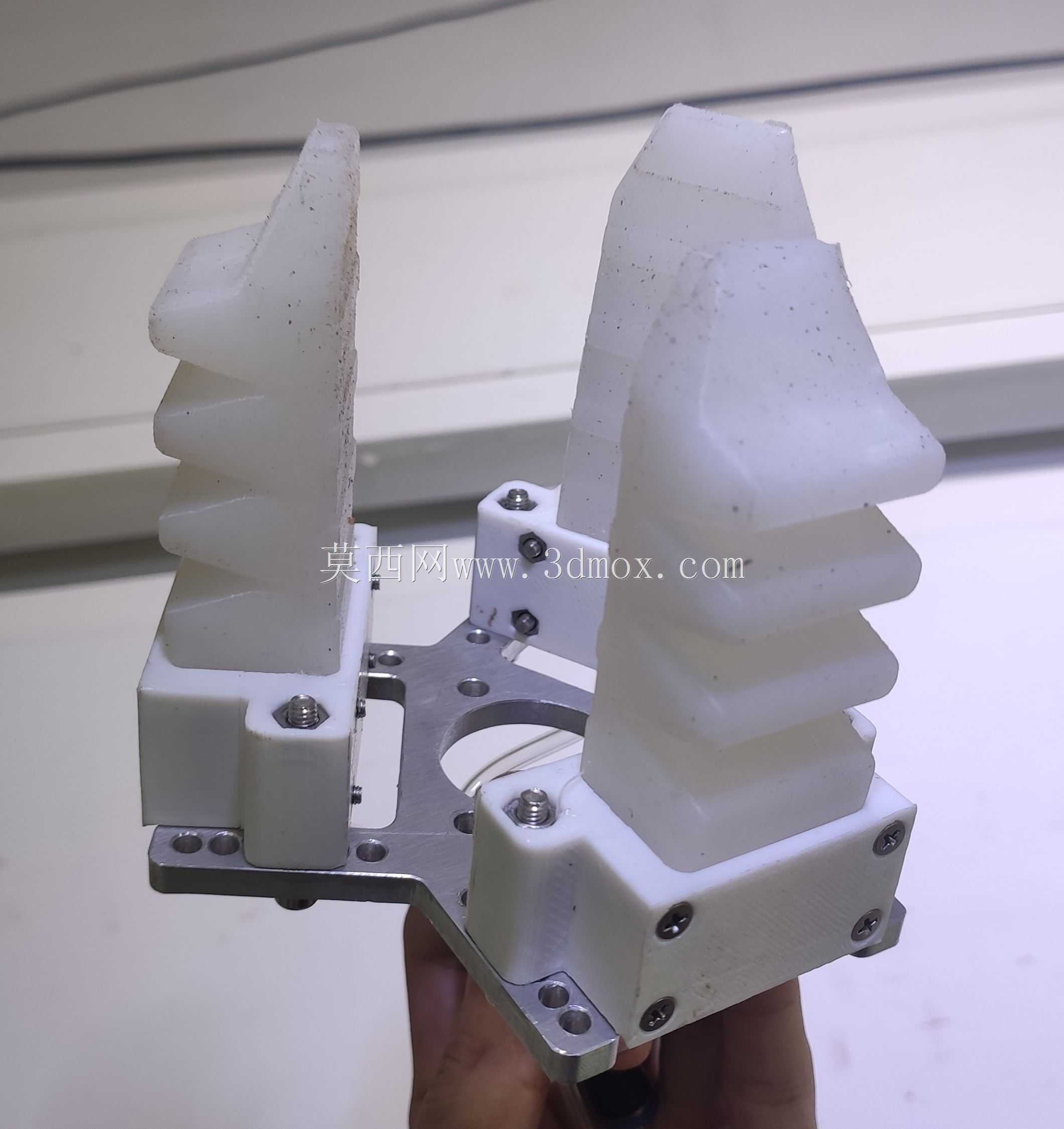

　　这款软夹持执行末端，主要面向工业自动化产线中异形易损工件的抓取作业场景，常见于3C电子组装、食品分拣、软包装物料转运、精密注塑件取件等对接触压力有严格限制的工位，替代传统刚性夹爪解决刚性接触易刮伤工件、适配性差的痛点。从结构组成来看，整套执行端分为金属安装基座、柔性夹指组件、固定压块三个核心部分，金属基座采用硬质铝合金加工，表面做硬质阳极氧化处理，兼顾结构强度与轻量化需求，基座上预留了标准的工业机器人末端法兰安装孔位，孔位间距符合通用协作机器人、Delta并联机器人的末端安装规范，可直接适配市面主流轻型工业机器人的安装接口，无需额外设计转接法兰，安装边界上基座整体厚度控制在12mm以内，横向安装孔距为40mm，不会占用过多末端作业空间，适合在狭窄工位内完成取放动作。

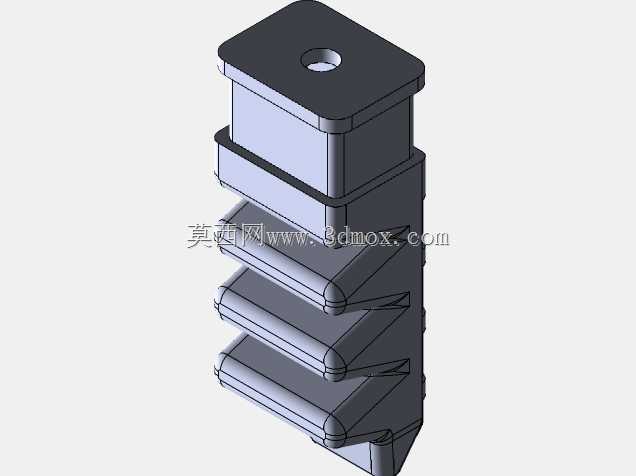

　　柔性夹指采用硅胶类软质材料制作，指身做了多段褶皱式的波纹结构设计，这种结构并非随意设置，每段褶皱的壁厚、折角都经过受力仿真验证，当夹指接触工件时，波纹段可以随工件外轮廓产生自适应形变，最大形变量可达单指15mm，能够完整包覆异形曲面、不规则外形的工件，同时接触压力均匀分布在整个贴合面上，不会像刚性夹爪那样形成点接触应力集中，避免刮伤工件表面或者夹碎脆性物料。夹指根部通过白色工程塑料固定座与金属基座连接，固定座采用内六角螺丝锁紧，每侧夹指设置3个锁紧点位，保证夹指在高频往复开合动作中不会出现松脱移位，固定座与软质夹指之间做了嵌入式咬合结构，软指根部的凸台完全嵌入固定座的凹槽内，即使抓取较重工件时软指也不会从固定座中被拉扯脱出。

　　设计思路上，这套软夹持器没有采用复杂的气动驱动内置结构，而是适配外部平行气动或者电动滑台驱动，基座中部预留的镂空区域就是为驱动端的传动件预留的运动空间，驱动端带动两侧夹指做平行开合动作，开合行程最大可达60mm，可抓取尺寸范围在10mm到55mm之间的各类工件。夹指的接触面没有做额外的防滑齿纹，依靠软质材料本身的摩擦系数即可提供足够的抓取摩擦力，对于表面光滑的塑料件、覆膜包装件都能实现稳定抓取，不会出现打滑掉件的情况。在实际应用中，这类软夹持器尤其适合分拣环节中形状不统一的来料，比如散装的烘焙食品、外形存在公差的注塑小件、表面带涂层的电子外壳，不需要针对每一款工件单独定制夹指轮廓，一套夹指即可适配同尺寸区间内的多种工件，大幅降低产线换型的夹具成本与调试时间。

　　从安装适配性来看，整套夹持末端的总重量控制在280g以内，不会给轻型机器人末端带来过大的负载压力，适合负载3kg以内的协作机器人、并联机器人使用。基座上除了安装法兰孔位，还预留了两个定位销孔，安装时可以通过定位销快速完成夹持器与机器人末端的同轴定位，减少安装调试时的校准工作量。夹指的固定结构采用模块化设计，当软指出现磨损、老化需要更换时，只需要拧下固定座上的螺丝即可快速替换新的夹指，不需要拆卸整个基座或者重新校准安装位置，维护效率远高于一体化结构的柔性夹爪。在实际作业测试中，这套夹持结构可以实现每分钟120次的往复抓取动作，连续作业工况下软指的疲劳寿命可达300万次以上，能够满足自动化产线连续三班倒的作业需求，不会因为易损件频繁更换影响产线稼动率。另外，软指材料采用食品级可接触材质，也可应用于食品、医药类物料的抓取作业，不会对接触物料造成污染，适配洁净车间的使用要求。
