小型螺杆式V型块夹紧工装结构设计

　　在机加工工序的工件装夹环节，这类螺杆驱动的V型夹紧结构是小尺寸轴类、异形截面工件定位装夹的常用配置，日常多用于普通铣床、钻床、磨床的工位辅助装夹，也可适配小型钳工台的手工修配、划线工序使用，相比通用平口钳，V型定位面自带对中属性，针对圆柱类、带对称棱边的工件能快速找正中心，省去反复打表找正的辅助时间。

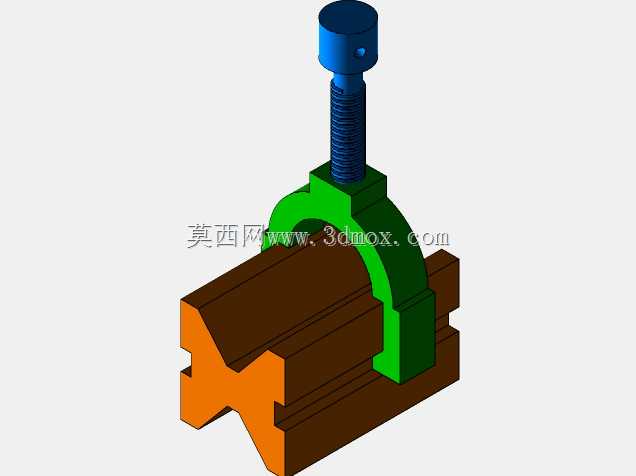

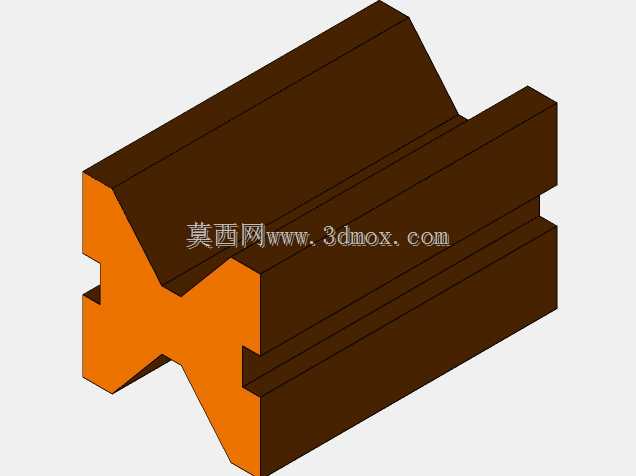

　　整套结构的核心受力件分为三个部分：底部的V型支撑座、跨装在V座上方的拱形夹紧架、顶部的螺旋压紧组件。V型支撑座采用90度开口设计，开口两侧的支撑面做了等宽处理，支撑面的粗糙度要求控制在Ra1.6以内，避免装夹时硌伤工件表面，V座底部做了平直的安装基面，可通过T型螺栓直接固定在机床工作台的T型槽内，安装时需保证V型槽的对称线与机床进给方向平行，偏差控制在0.02mm/m以内，防止加工时工件出现位置偏移。

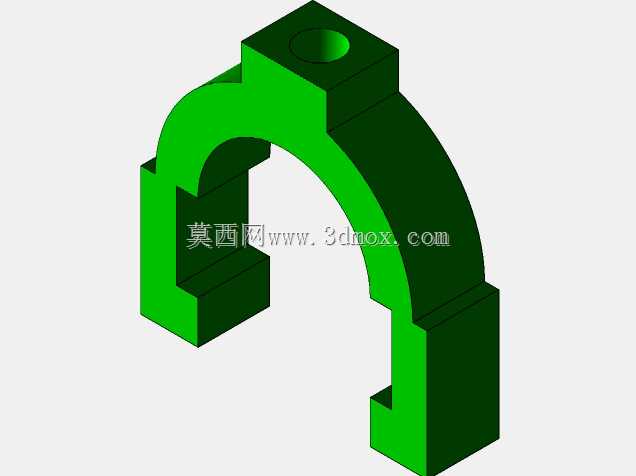

　　拱形夹紧架跨骑在V型支撑座的两侧导向槽内，两侧的导向面与V座的侧壁采用小间隙配合，单边间隙控制在0.03-0.05mm，保证夹紧架上下滑动时无卡滞，同时不会出现过大的横向窜动，避免压紧时压头偏斜导致工件受力不均。拱形架的顶部加工有贯通的螺纹孔，与压紧螺杆配合，螺纹采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，适合夹紧工况下的大轴向力传递，长期反复使用也不易出现滑牙问题。

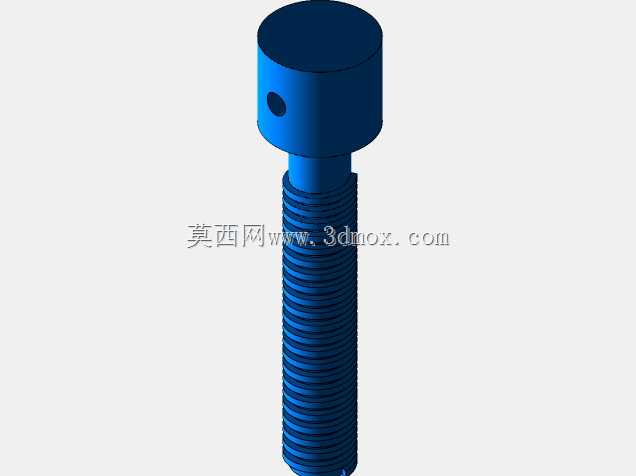

　　顶部的压紧组件由螺杆、压头、转动手柄组成，螺杆下端的压头做了圆弧过渡设计，压头端面镶嵌有铜质垫片，防止刚性压紧时在工件表面压出印痕，尤其适合有色金属、精加工面工件的装夹需求。螺杆顶端的圆柱头加工有横向通孔，用于穿装转动杆，手动施加扭矩即可带动螺杆下行，实现对工件的压紧，松开时反向转动螺杆，即可带动压头上行，松开工件，整个操作过程无需额外工具，单人即可快速完成装夹与拆卸。

　　设计这套结构时，首先要核算夹紧力的匹配范围，针对直径10-50mm的常规小型工件，螺杆的直径选M12-M16区间即可满足夹紧力需求，避免螺杆过细导致夹紧力不足、加工时工件松动，或是螺杆过粗导致操作费力、结构冗余。拱形架的跨距要比V座的最大宽度大2-3mm，保证滑动顺畅，同时拱形架的高度要匹配V型槽的最大装夹直径，保证压头下行到最低位置时，能压紧最小直径的工件，上行到最高位置时，能顺利取放最大直径的工件，预留足够的操作空间。

　　实际使用时，这类夹紧结构的装夹行程不需要过大，通常控制在30-50mm即可覆盖常规小型工件的装夹需求，过大的行程会导致螺杆长度增加，结构刚性下降。安装边界上，整套结构的整体长度控制在120mm左右，宽度控制在80mm左右，高度控制在150mm以内，不会占用过多工作台面空间，可多套并排布置，实现多工件同时装夹，提升批量加工的效率。

　　结构的细节处理上，V型座的两个支撑面夹角公差控制在±0.5度以内，保证工件放置后两侧受力均匀，不会出现单点接触的情况；螺杆与螺纹孔的配合长度不小于螺杆直径的1.5倍，保证螺纹啮合的强度，避免受力时螺纹变形；所有棱角位置都做了R2-R3的倒钝处理，防止操作时划伤操作人员，也避免应力集中导致零件开裂。

　　这类小型夹紧工装没有复杂的传动结构，零件加工难度低，普通铣床、车床即可完成所有零件的加工，后期维护也十分方便，螺纹位置定期涂抹润滑脂即可保证操作顺畅，长期使用出现磨损后，单独更换螺杆或铜质压头垫片即可恢复使用性能，维护成本极低，是小型加工工位、维修班组工位上十分实用的辅助工装配置，相比复杂的液压、气动夹紧结构，手动螺杆式的结构不受气源、液压源的限制，可在任意工位独立使用，适配性更强。
