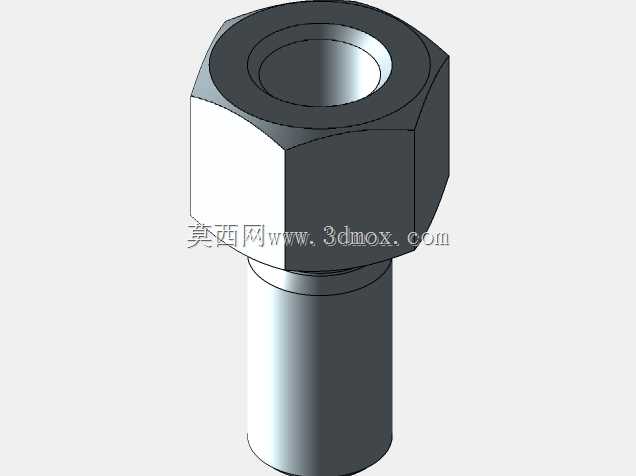

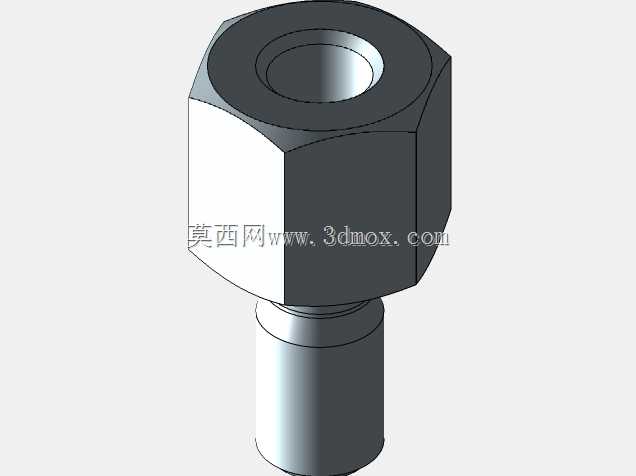

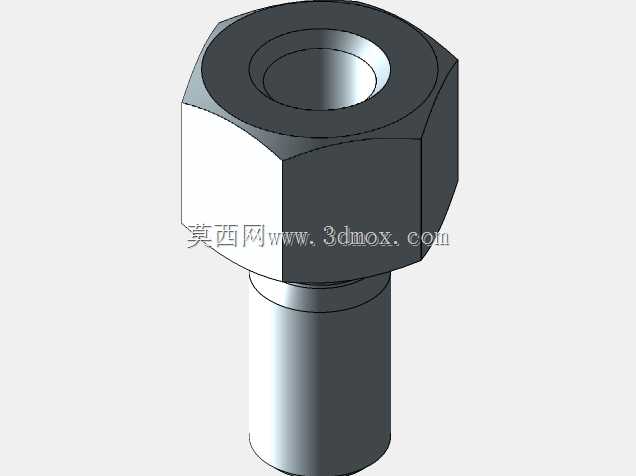

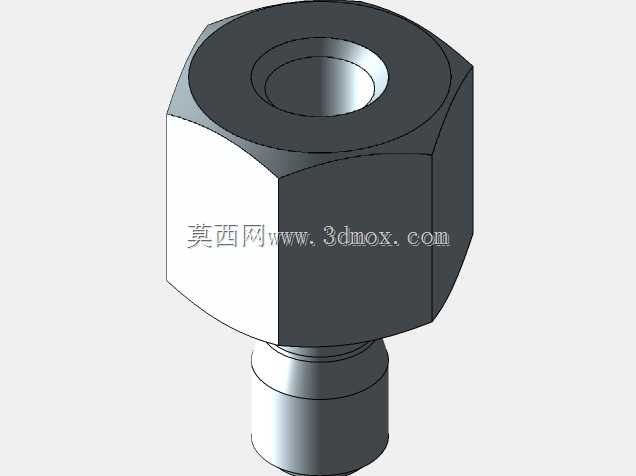

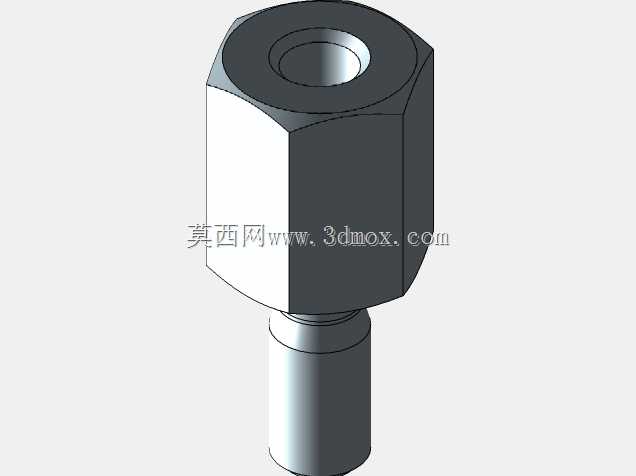

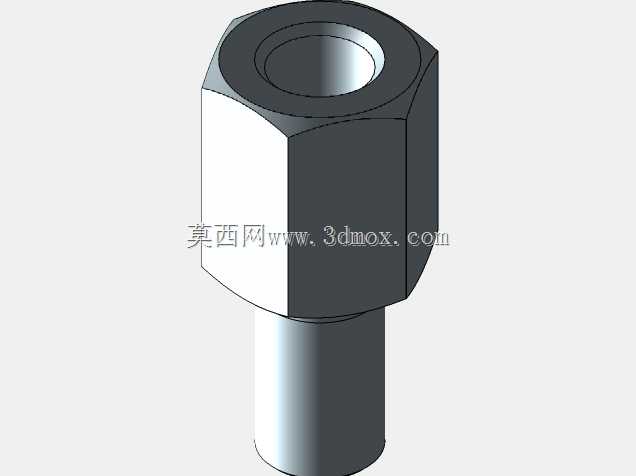

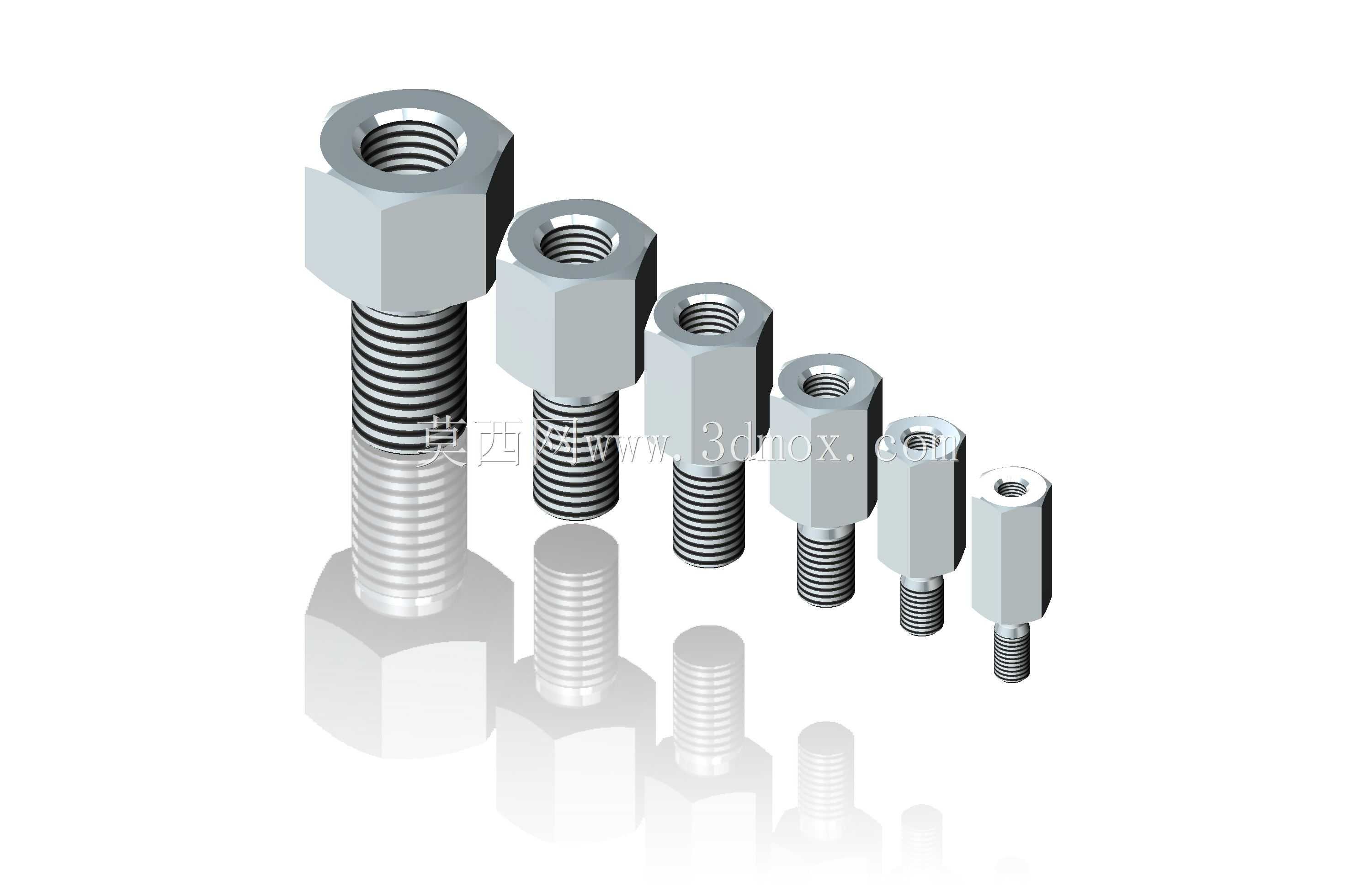

Ettinger镀锌钢内外螺纹支座连接件

　　在电气柜布线、PCB板安装、机电设备内部组件固定的场景里，这类内外螺纹间隔支座是很容易被忽略但直接影响装配可靠性的小零件，很多刚入行的结构工程师选型时只看螺纹规格，忽略了支座本身的结构强度、安装边界和表面处理要求，往往在设备做振动测试或者长期运行后出现连接松动、螺纹滑牙、锈蚀卡滞的问题。这款镀锌钢材质的M/F结构支座，一端是M2.5内螺纹、另一端是M8外螺纹的异径设计，本身就是为了解决不同规格安装接口的转接固定需求，不需要额外搭配转接头，减少装配环节的零件数量，也降低了多零件串联带来的累积公差风险。

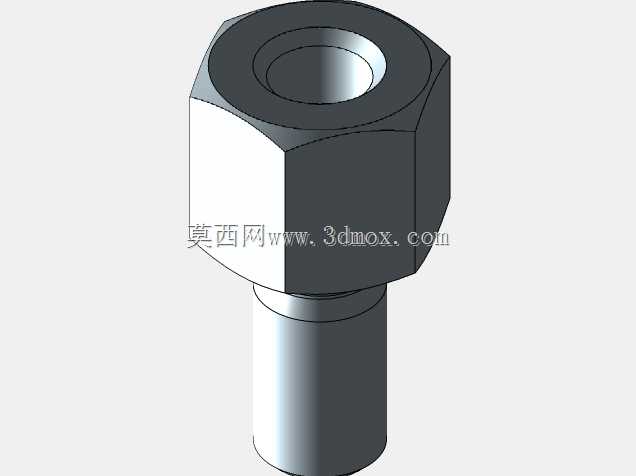

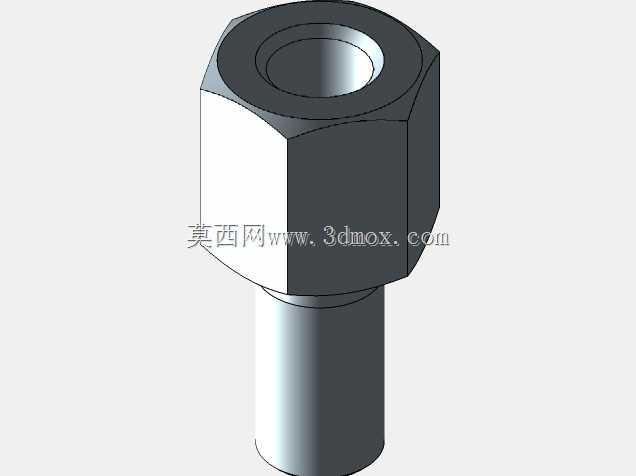

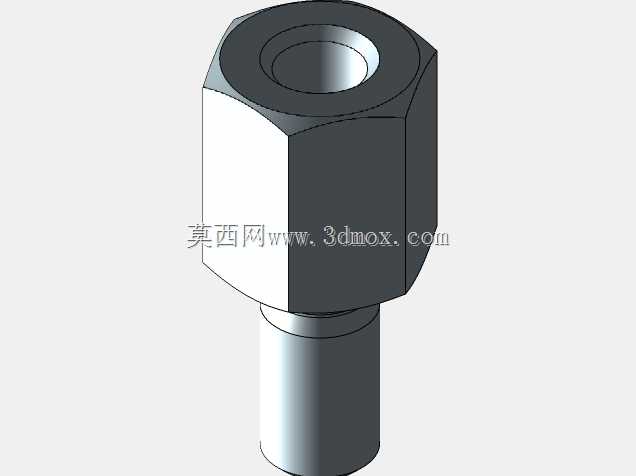

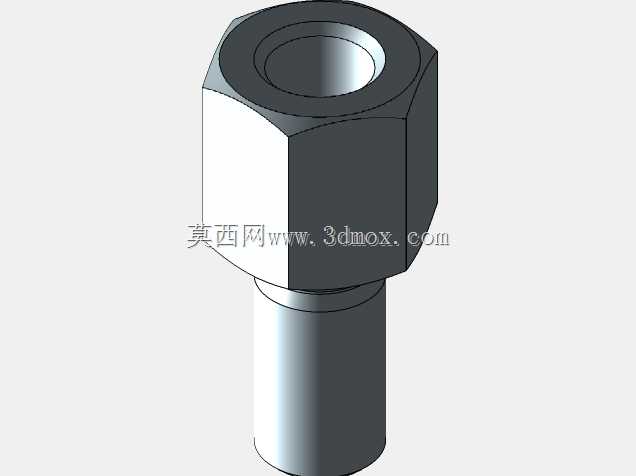

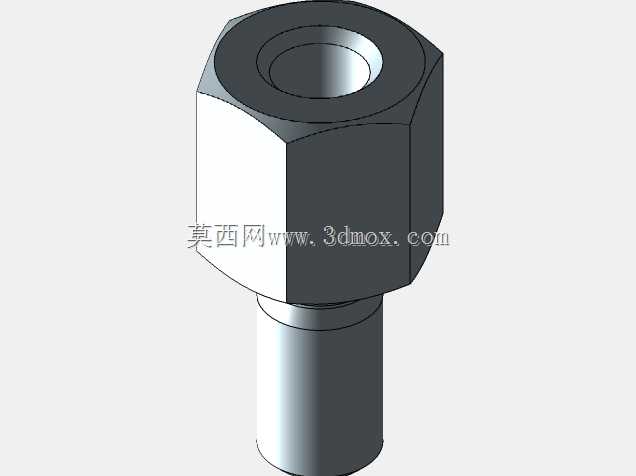

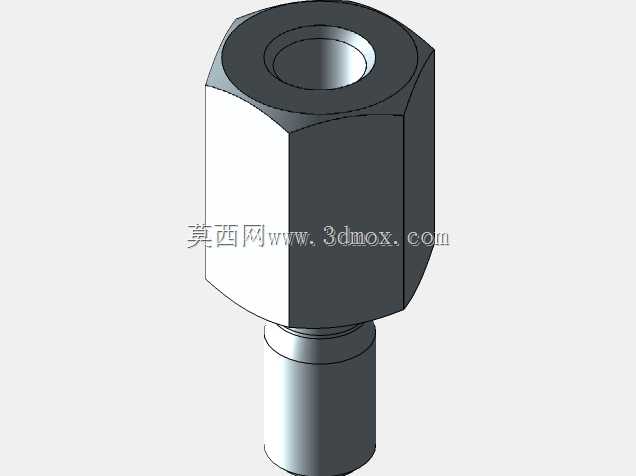

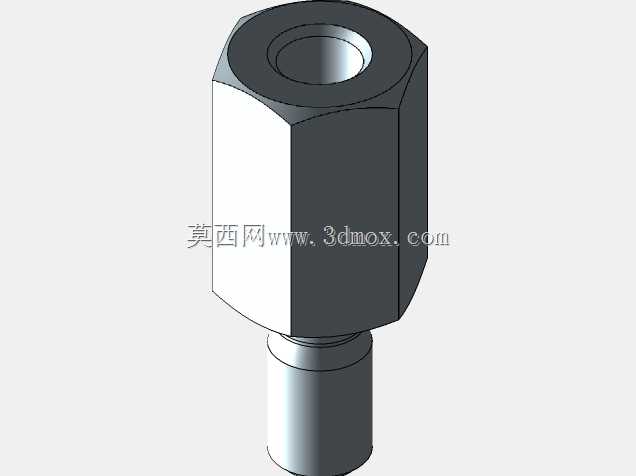

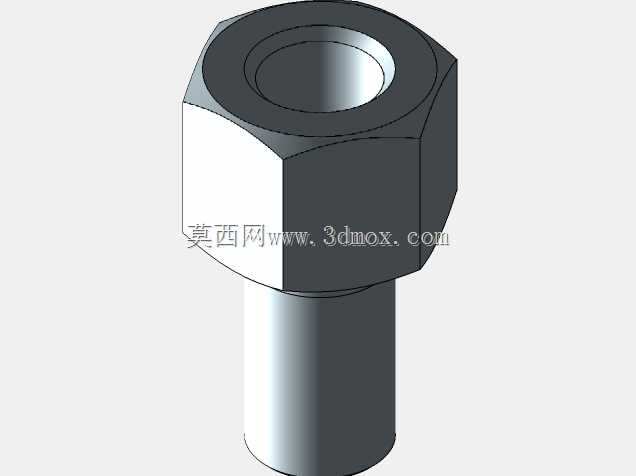

　　从结构设计逻辑来看，头部采用外六角结构是完全从装配便利性出发的，不管是用开口扳手、套筒还是活动扳手，都能可靠夹持施力，不需要专门设计特殊工装来拧转，在狭小的设备内部安装空间里，六角结构的受力面比滚花、圆形结构更稳定，拧紧时不容易打滑，能保证足够的锁紧力矩。中间的六角段厚度做了足够的加强，在两端螺纹分别锁紧的时候，不会因为夹紧力过大导致六角段变形，很多廉价的间隔柱为了省材料把六角段做的很薄，稍微用力矩扳手拧紧就会出现六角棱边塌边，后期维护拆卸的时候根本没法夹持，只能破坏性拆除，反而增加了维护成本。下端的M8外螺纹段长度是经过匹配常规安装板厚设计的，穿过安装板之后露出的螺纹长度刚好够配合防松螺母锁紧，不会因为螺纹过长干涉板后其他元件，也不会因为螺纹过短导致啮合牙数不足，连接强度达不到要求。

　　表面采用镀锌处理，是工业紧固件里性价比很高的防锈方案，对于普通室内工业设备、电气控制柜这类没有强腐蚀的使用场景，镀锌层的钝化膜能有效隔绝空气和水汽，避免钢材基材生锈，不会因为支座锈蚀污染周边的电子元件，也能保证长期使用后螺纹依然可以顺畅拆卸。材质选用碳钢而非塑料或者铝合金，核心是考虑连接强度，在需要承受一定侧向力、或者设备有持续振动的工况下，钢质支座的抗剪切、抗拉伸能力远高于塑料间隔柱，不会因为长期受力出现蠕变松动，比铝合金支座的螺纹强度更高，反复拆装也不容易出现滑牙的问题。

　　实际选型使用的时候，需要先确认安装边界：六角头部的对边尺寸要匹配安装空间的扳手操作余量，不能出现六角头放下去之后周边没有扳手转动空间的情况；两端的螺纹旋合长度要提前核算，M2.5内螺纹端连接的元件螺钉长度要保证至少有3牙以上的啮合长度，M8外螺纹端穿过安装板之后的啮合长度也要满足强度要求，不能只拧1-2牙就强行锁紧。另外这类异径支座在安装的时候要注意受力方向，尽量让锁紧力沿着支座的轴向传递，不要用它来承受过大的径向悬臂载荷，毕竟它的核心作用是间隔支撑和螺纹转接，不是结构承重件。在PCB板安装场景里，这类支座可以直接把板上的M2.5安装孔位转接到底板的M8安装孔上，不需要在底板上重新攻小螺纹孔，对于厚度较大的钣金底板来说，减少了攻丝工序，也避免了薄板攻丝牙数不足的问题；在气动元件安装、传感器固定的场景里，也可以用它来调整元件的安装高度，补偿不同元件之间的安装高度差，保证元件的检测面、工作面处于设计要求的位置。

　　建模的时候这类零件要注意几个细节：六角头的棱边要做微小的倒角处理，不仅是去除锐边避免划伤操作人员，也符合实际冷镦加工的工艺特征，不会出现锐利的直角棱边；两端螺纹的起始端要做导入倒角，不管是内螺纹还是外螺纹，没有导入倒角的话装配时很容易出现螺纹错牙，拧入的时候刮伤螺纹表面，破坏镀锌层；外螺纹和六角头衔接的位置要做退刀槽结构，保证外螺纹可以拧到底，不会因为螺纹收尾的不完整牙段导致螺母没法贴紧六角端面，出现锁紧间隙。很多新手建模的时候容易忽略退刀槽和导入倒角的细节，建出来的模型看着外形对，实际生产或者装配的时候就会出现各种干涉、难装配的问题，这类标准五金件的建模，核心是还原工艺细节和装配特征，而不是只做个大概的外形。

　　在做设备BOM统计的时候，这类支座要明确标注材质、表面处理、两端螺纹规格、六角对边尺寸、总长度几个核心参数，不能只写M2.5转M8支座，不然采购回来的零件很可能长度不对、对边尺寸不符，装的时候才发现问题耽误装配进度。另外在做装配仿真的时候，要给扳手操作预留足够的空间，尤其是在密集安装的区域，多个支座并排布置的时候，要核算相邻支座之间的间距，保证扳手可以顺利套入六角头，有足够的转动角度来拧紧，不要出现两个支座离得太近，扳手卡不进去的情况，这类装配工艺性的问题，在三维建模阶段提前发现调整，比到了生产装配现场再改图要高效得多。
