不锈钢镀镍黄铜内外螺纹六角连接柱

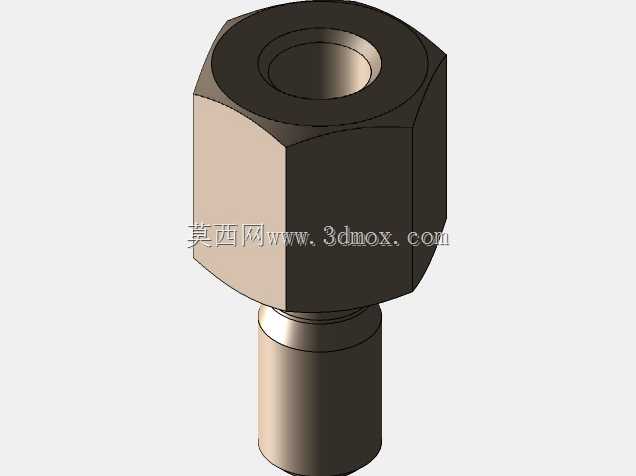

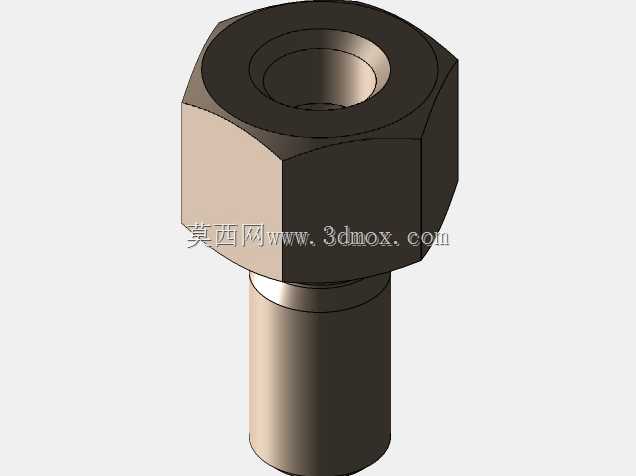

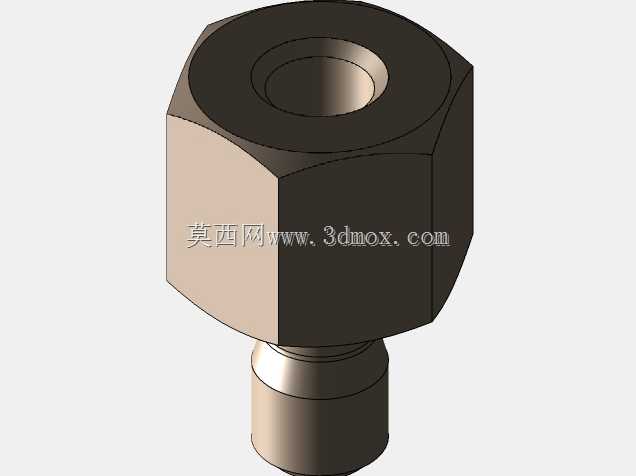

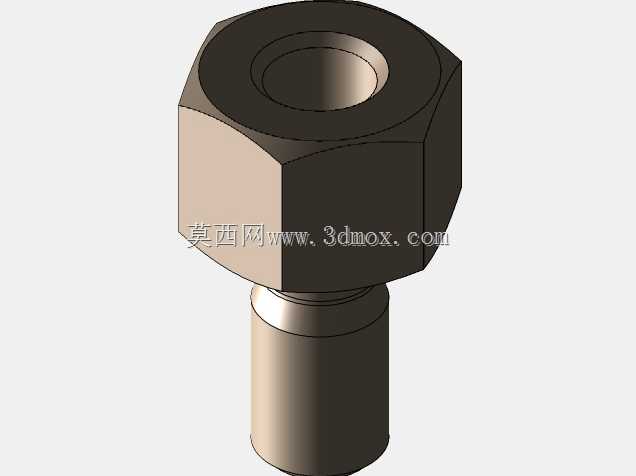

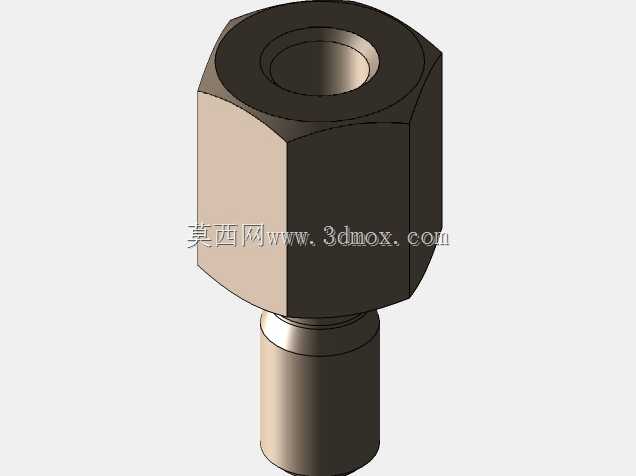

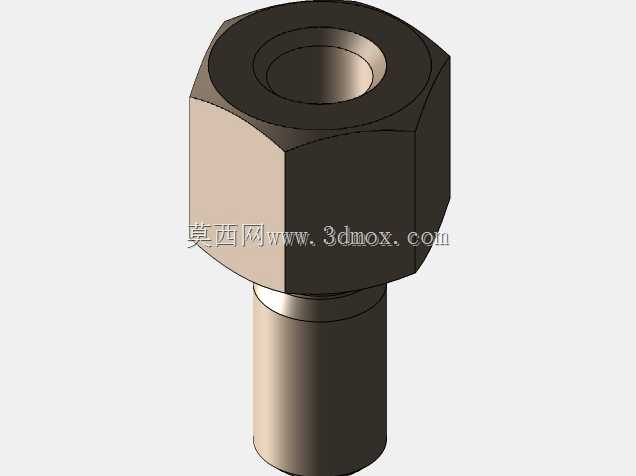

　　这类内外螺纹六角连接柱，在电子设备组装、仪器仪表内部板件固定、小型机电模组的层叠安装场景中应用极为普遍，区别于普通单头螺柱，其一端内螺纹、一端外螺纹的结构，能够在不额外增加转接件的前提下，完成两层构件之间的间距支撑与螺纹锁紧，大幅减少装配环节的零件数量，降低整体装配复杂度。从结构设计逻辑来看，主体采用六角棱柱外形，并非单纯为了外观辨识度，核心是为装配过程提供可靠的扳手夹持面，不管是使用开口扳手、套筒还是小型扭力工具，都能稳定施加锁紧扭矩，避免圆柱外形螺柱装配时容易打滑、无法精准控制预紧力的问题，六角的对边尺寸经过匹配常规扳手规格设计，在狭小的设备内部空间里，也能顺利完成拧紧操作，不会因为夹持位不足导致装配失效。

　　柱体下部的外螺纹段与上部的内螺纹孔保持严格同轴，这是设计时的核心公差控制项，一旦同轴度偏差超出允许范围，装配后会出现连接构件偏斜、螺纹咬合受力不均的问题，长期受振动载荷作用时，容易出现螺纹滑牙、连接松动的故障，建模过程中需要严格控制两段螺纹的基准统一，以六角端面作为定位基准，分别完成内外螺纹的特征构建，保证装配后的受力轴线重合。材质选用黄铜基体加表面镀镍处理，黄铜本身具备优异的切削加工性能，能够实现较高的螺纹加工精度，同时自身的导电性能可以满足设备内部的接地导通需求，表面镀镍层则能够提升零件的抗锈蚀能力，在潮湿、有轻微腐蚀的工业使用环境下，也能长期保持外观与尺寸稳定，避免锈迹污染周边精密元器件，同时镀镍层的硬度高于黄铜基体，

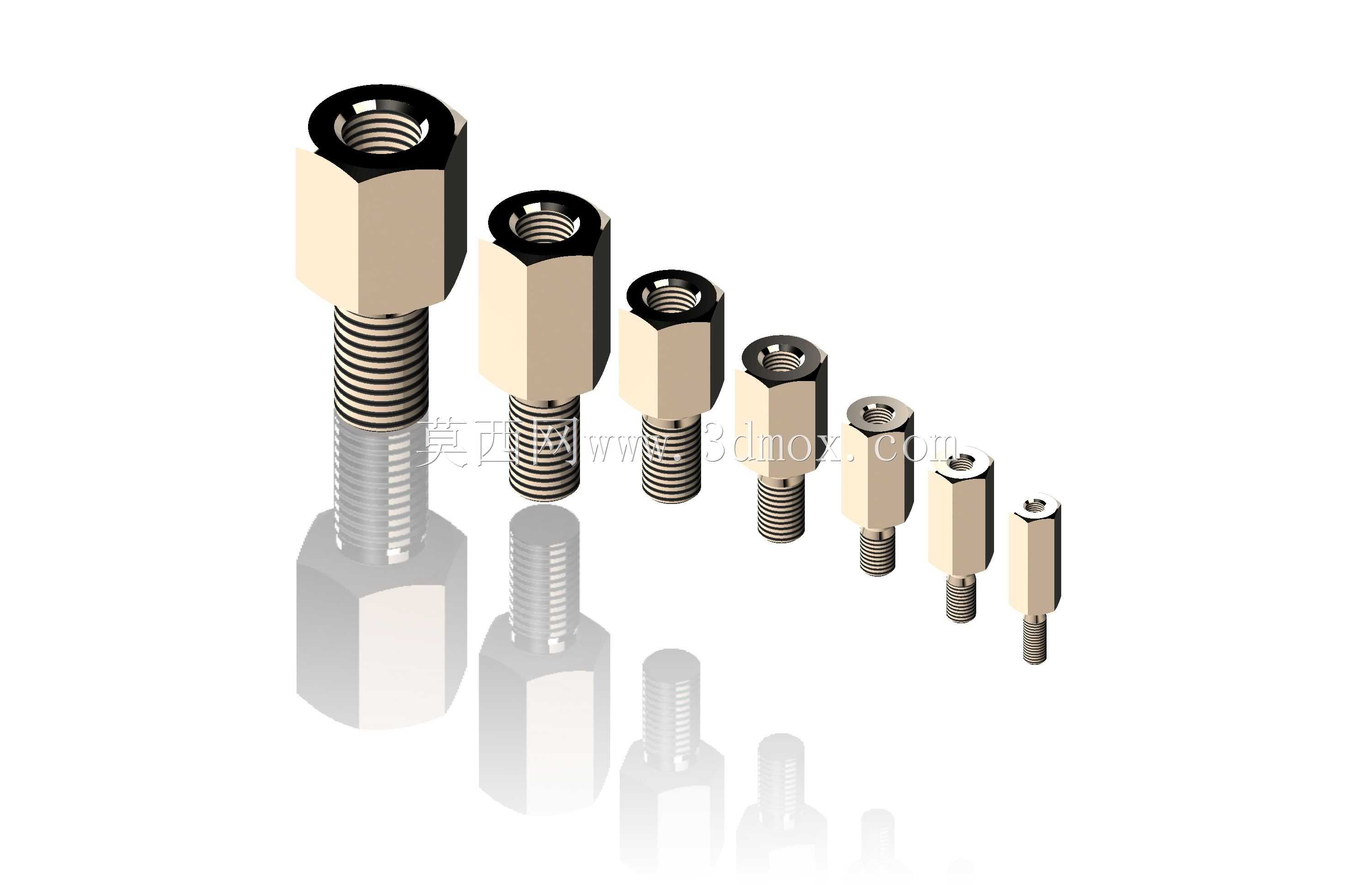

　　能够提升螺纹表面的耐磨性能，多次拆装后也不会出现严重的螺纹磨损，保证重复使用的可靠性。安装边界方面，这类连接柱的外螺纹端通常预先拧入下层构件的预制螺纹孔内，依靠六角下端面与下层构件表面贴合完成定位，上层构件的安装孔对准内螺纹孔后，使用螺丝穿过安装孔拧入内螺纹即可完成固定，柱体的光杆段长度直接决定了两层构件之间的支撑间距，设计时需要根据板件之间需要预留的走线空间、元器件高度来选择对应长度规格，避免间距不足挤压内部线缆或者元器件，也不会因为间距过大导致上层板件支撑刚性不足，在受外力冲击时出现形变。在实际选型过程中，除了螺纹规格匹配之外，还需要关注六角部分的外接圆直径，确保相邻安装位的连接柱之间不会出现空间干涉，

　　尤其是在高密度安装的PCB板固定场景中，板上的电容、接插件等元器件距离安装孔位较近，如果六角外形尺寸过大，很容易和周边元器件产生位置冲突，导致无法正常装配。螺纹配合精度选择常规的6H/6g公差带即可满足绝大多数民用、工业设备的装配需求，不需要追求过高的精度等级徒增加工成本，但是对于有抗振动要求的使用场景，可以在螺纹配合面增加预涂胶层的设计，或者在六角端面增加防滑滚齿结构，提升连接后的防松能力。这类零件在三维建模时，不需要过度追求螺纹牙型的全细节建模，除非是用于有限元受力分析场景，常规装配建模使用装饰螺纹线即可满足工程图输出、装配干涉检查的需求，能够有效降低模型的数据量，提升大装配体的打开与操作流畅度，但是六角部分的棱边倒角、螺纹端部的引导锥结构不能省略，这些结构是实际加工与装配过程中必须存在的工艺结构，省略后会导致模型与实际加工零件存在偏差，影响装配模拟的准确性。
