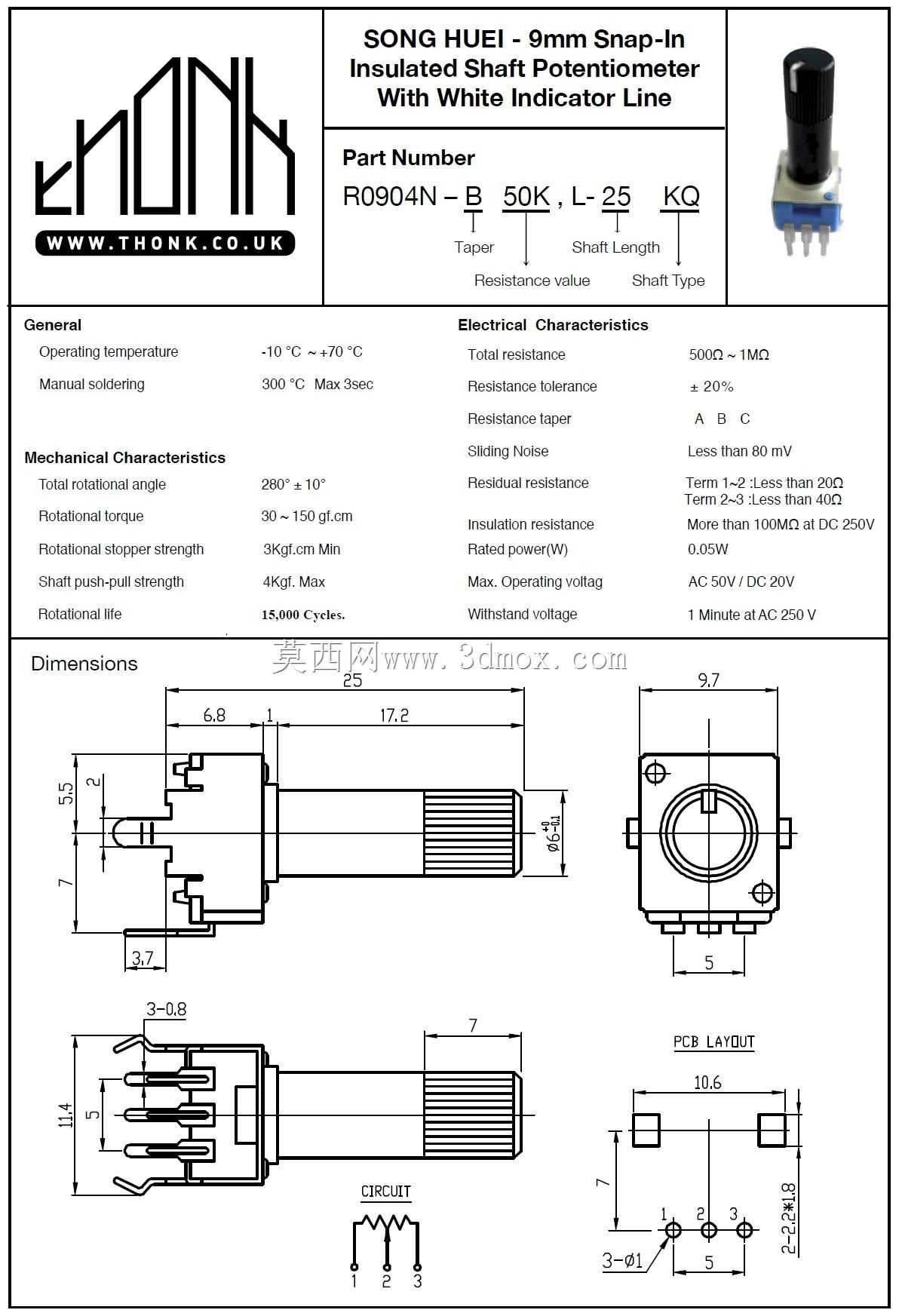

带白色指示线9mm卡扣式绝缘轴电位计结构

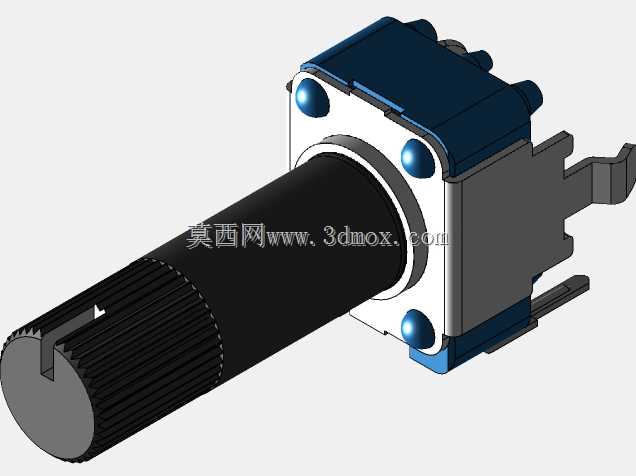

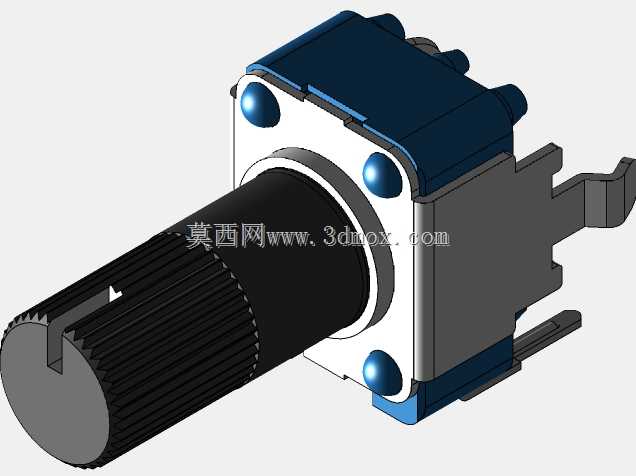

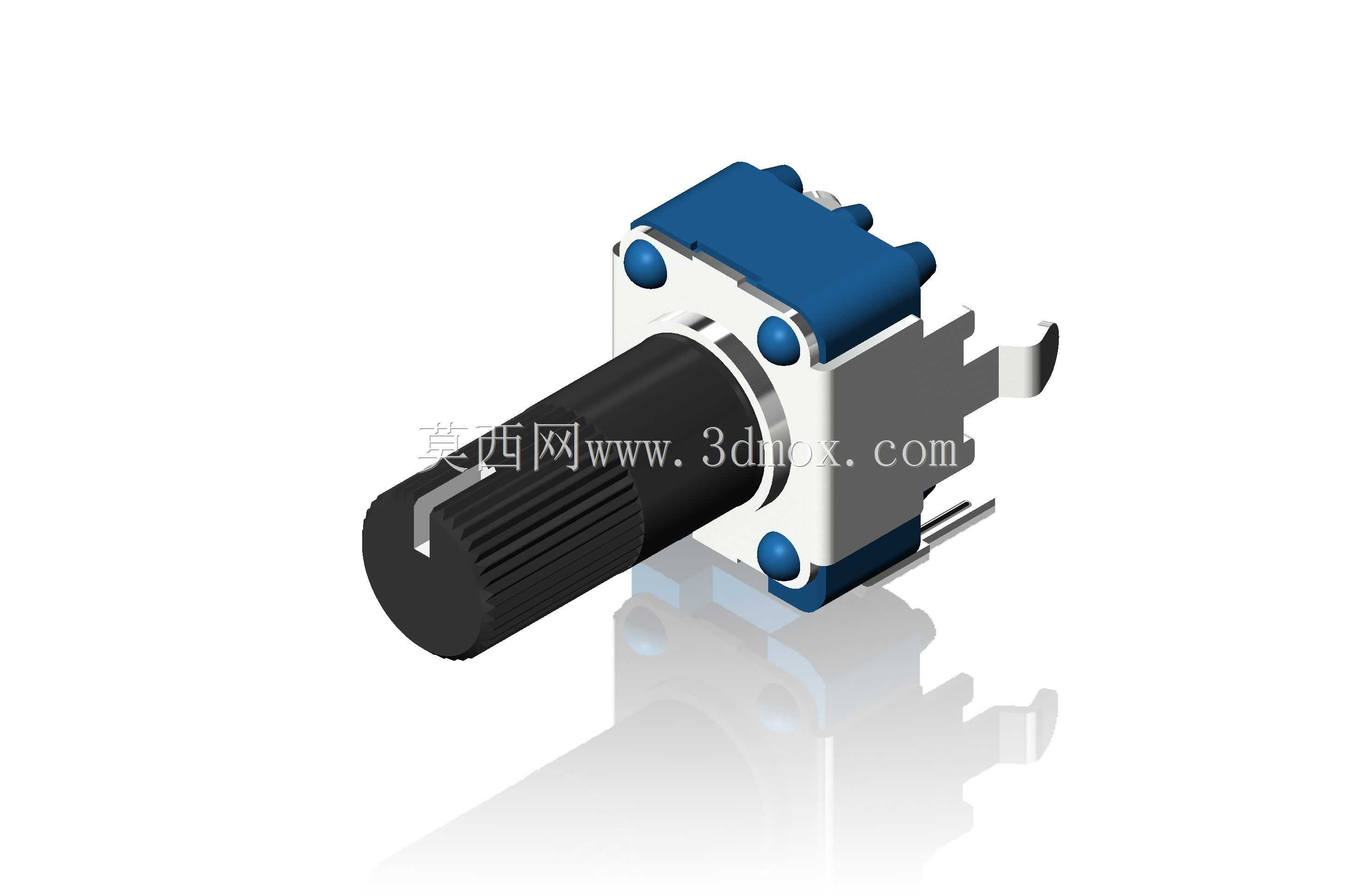

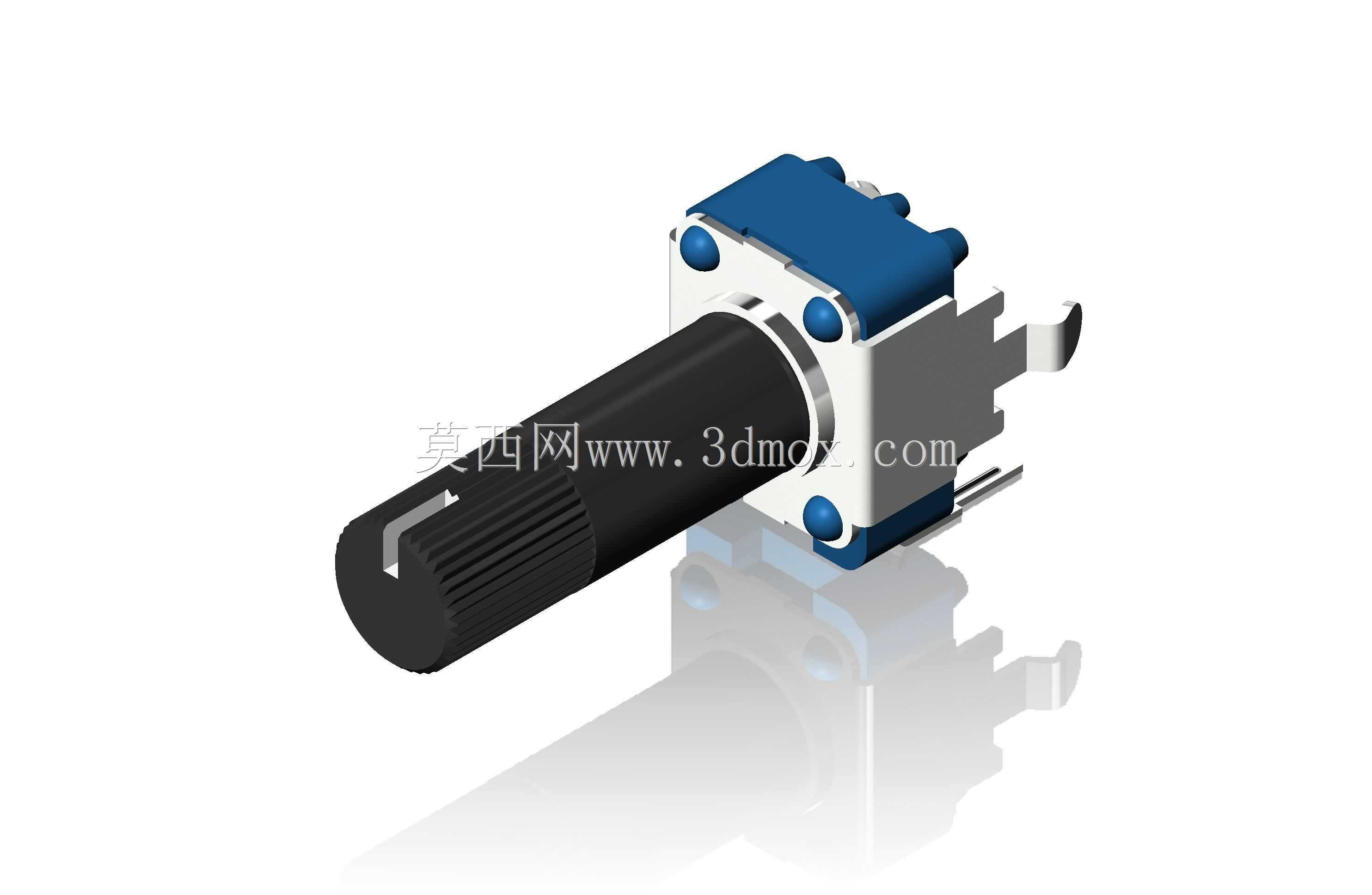

　　这款9mm规格的卡扣式绝缘轴电位计，是电子设备信号调节、参数微调场景中十分常见的被动元件，日常在模块化合成器、音频调节设备、工业控制信号校准模块、小型消费类电子的参数调节面板上都能见到这类元件的身影，核心作用是通过轴体旋转改变电阻分压比，实现对电压、增益、阈值等模拟信号的连续可调控制。从结构设计来看，这款电位计采用卧式侧插的安装布局，主体基座为工程塑料包覆金属固定支架的结构，基座四角设置了蓝色的绝缘定位凸点，既可以在PCB安装时起到预定位作用，也能避免金属支架与PCB上其他走线产生意外短接，提升装配后的电气可靠性。轴体部分采用绝缘工程塑料材质，表面做了竖向防滑滚花处理，轴端预留了白色指示线的安装位，

　　装配旋钮后可以通过指示线清晰辨识当前调节的角度位置，避免盲操作时的参数误调，轴体与基座的衔接处设置了金属限位衬圈，既可以减少轴体旋转时的径向晃动，也能提升轴体的抗侧向受力能力，避免设备装配、旋钮插拔过程中轴体出现歪斜甚至断裂的问题。安装方式上采用卡扣式固定结构，不需要额外的螺母锁附，在PCB对应位置预留好匹配的安装孔位后，直接将元件引脚插装过孔，基座后侧的金属卡扣就可以卡在PCB板面上，配合引脚的波峰焊或者手工焊接，就能实现牢固固定，相比传统螺纹锁附的电位计，这种卡扣结构可以大幅提升流水线装配的效率，减少锁螺母的工序耗时，也能避免锁附力度不均导致的基座开裂问题。从安装边界尺寸来看，主体基座的安装占位为标准9mm间距规格，

　　引脚间距符合通用卧式电位计的PCB布板规范，轴体伸出基座的长度可以适配常规厚度的设备面板，面板开孔只需要匹配轴体直径预留足够的旋转间隙即可，不需要额外加工固定螺纹孔，降低了面板加工的工艺要求。功能特性上，这款电位计的旋转阻尼手感均匀，定位清晰，绝缘轴的设计可以避免调节过程中人体静电直接传导到电路内部，对敏感情形的模拟电路起到一定的静电防护作用，金属支架的引脚同时兼顾了电气接地与结构固定的作用，焊接后可以将电位计的金属部分与PCB地网连通，进一步提升电路的抗干扰能力。在实际选型应用中，这类电位计通常用于信号幅值的微调、参数阈值的校准、音频通道的音量调节等场景，相比贴片式的微调电位器，带伸出轴的结构可以直接在设备面板上操作，

　　不需要打开设备外壳借助工具调节，更适合需要用户日常操作调节的设备场景。建模过程中需要重点关注卡扣的形变余量设计，确保卡扣在插装过程中可以顺利产生弹性形变卡入PCB，装配到位后卡扣的卡接面可以完全贴合PCB背面，不会出现松脱晃动的问题；轴体与基座的同轴度公差需要控制在合理范围内，避免旋转过程中出现卡滞、阻尼不均的问题；引脚的伸出长度与位置需要严格匹配PCB封装尺寸，避免出现插装不到位或者引脚过短无法焊接的问题。基座上的定位凸点高度需要与PCB厚度匹配，确保焊接后元件与PCB板面保持平行，不会出现倾斜导致轴体与面板开孔不同心的问题。
