尼奇康NS系列导电聚合物铝电解电容结构

项目分类:通用机械零部件 发布时间:2023-08-05 ID:704621
  • 尼奇康NS系列导电聚合物铝电解电容结构
  • 尼奇康NS系列导电聚合物铝电解电容结构
  • 尼奇康NS系列导电聚合物铝电解电容结构
  • 尼奇康NS系列导电聚合物铝电解电容结构
  • 尼奇康NS系列导电聚合物铝电解电容结构

  在开关电源二次侧滤波、DC-DC转换模块、工业伺服驱动控制板、消费类电子主板的PCB布局场景中,这类径向引线式导电聚合物铝固体电解电容是高频低阻滤波回路的核心选型元件,区别于传统液态电解液铝电解,聚合物固态阴极的结构让它具备更低的ESR参数,在100kHz-1MHz的高频纹波抑制场景下,能以更小的封装体积实现同等容值下更优的纹波电流耐受能力,适合板上空间紧凑、对温升控制有要求的高密度装配场景。做结构建模的时候首先要确认安装边界:这类电容的径向引线是直插式结构,两根引脚的中心距需要匹配PCB上对应的焊盘孔位,建模时引脚直径要严格对应实际规格书的线径参数,避免后续做PCB干涉检查时出现引脚穿不过焊盘、或者引脚间距偏差导致无法插装的问题;

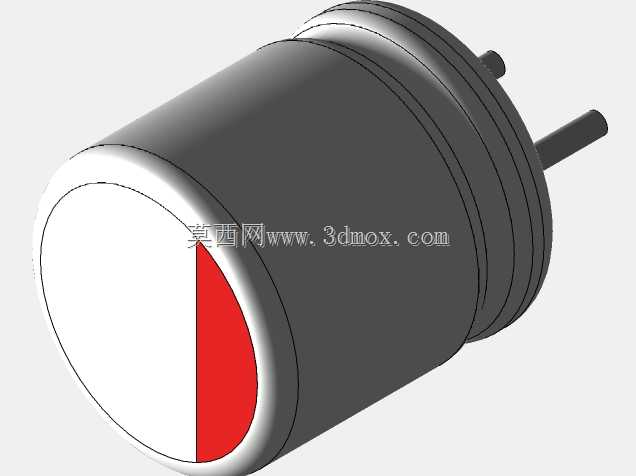

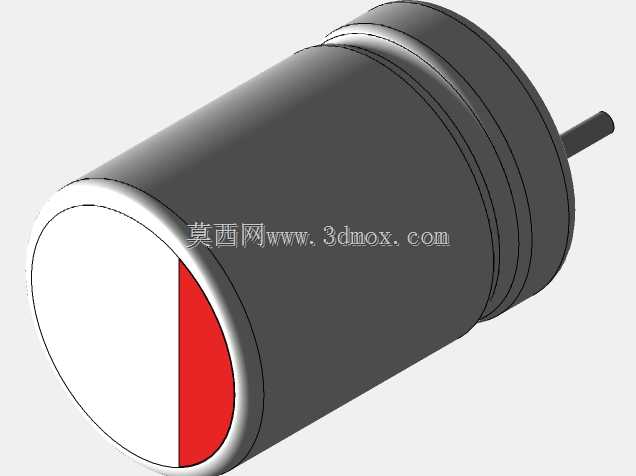

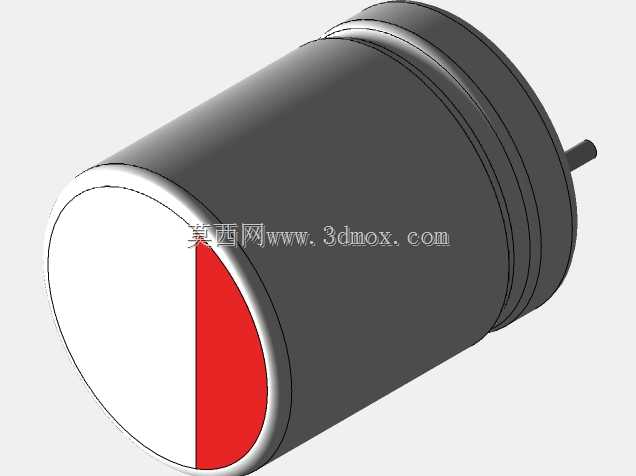

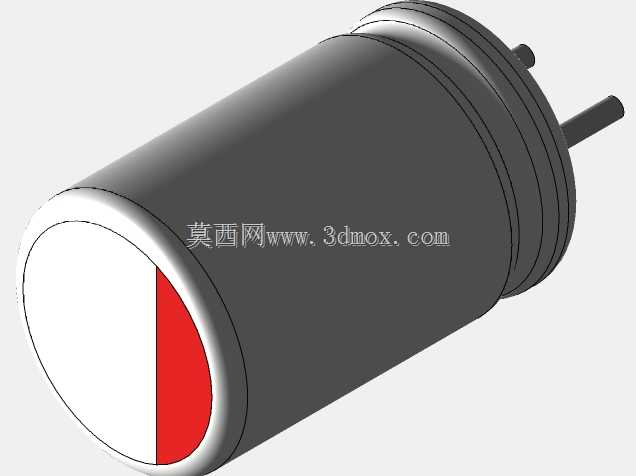

  电容本体的圆柱外壳是铝壳卷边封装结构,顶部的端盖是密封结构,建模时要还原铝壳的卷边圆角、端盖与壳体配合的台阶特征,不能把整个本体做成光滑无特征的圆柱,否则在做整机装配的碰撞检查时,会忽略卷边位置的实际尺寸,导致和周边贴片元件、结构件的预留间隙不足。从功能特性上看,这类电容的核心作用是在电源回路中滤除高频纹波、提供瞬态大电流泄放通路,聚合物阴极的材质特性让它不会出现液态电解电容常见的电解液干涸、鼓包漏液问题,长期工作的温度稳定性更好,适合在工业控制板卡这类要求长寿命运行的设备中使用。建模过程中要注意不同容值、耐压规格对应的本体尺寸梯度:同系列下容值越高、耐压越高的型号,本体的直径和长度会对应增大,

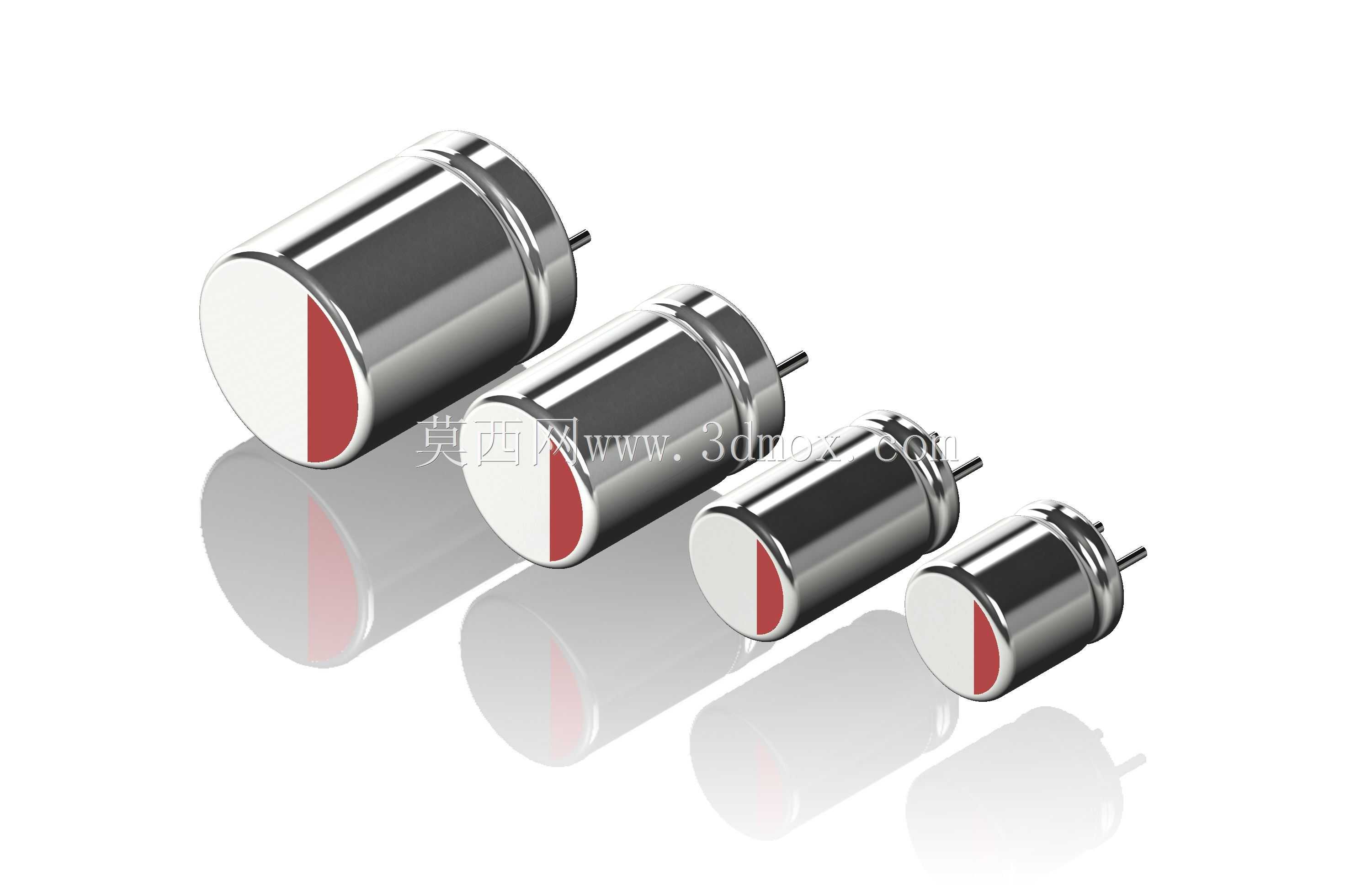

  图中呈现的四个不同尺寸的本体就是同系列下不同参数规格的典型外形,建模时要做参数化的尺寸驱动,把直径、本体长度、引脚伸出长度、引脚间距做成可调整的参数,方便后续选型时直接调用对应规格的模型,不用重复建模。安装层面要考虑波峰焊的工艺预留:电容本体底部距离PCB板面的高度要预留1-2mm的间隙,避免焊接时热量直接传导到电容密封端盖,损伤内部密封结构;引线伸出PCB背面的长度要控制在2-3mm,满足波峰焊的吃锡要求,同时不会因为引脚过长和背面的走线、结构件产生干涉。做整机结构布局的时候,这类电容要尽量远离发热量大的功率器件比如MOS管、整流桥,虽然聚合物电容的耐温性能优于液态电解,但长期处于高温环境下还是会加速老化,

  建模时要在电容周边预留足够的散热空间,不要把电容紧贴在散热片、功率变压器的外壳上。另外要注意本体的极性标识:端面上的红色标识块是负极标记,建模时要把这个标识做在正确的位置,和PCB上的丝印极性对应,避免生产插装时出现极性反接的问题,极性反接会导致电容上电后击穿失效,严重时会造成本体鼓包、电路板短路。从设计思路上,这类径向引线电容的模型不需要做内部的芯卷结构,除非是做热仿真或者失效分析的场景,常规结构设计用的模型只需要还原外部的装配特征:铝壳的外形尺寸、端盖的密封结构、两根引线的直径和位置、极性标识的位置,就能满足PCB布局、装配干涉检查、BOM物料匹配的需求,不需要过度建模增加文件体量,影响整体装配体的打开和运算速度。在做自动化插装设备的适配设计时,电容本体的圆柱度、引线的直线度都是建模时要考虑的公差配合,编带包装的电容引线会有微小的位置偏差,建模时可以给焊盘孔预留0.1-0.2mm的余量,匹配自动化插装的精度要求,避免因为孔位公差太小导致插装时卡料、引脚弯折的问题。
