松下S系列V型铝电解电容表面贴装元件

　　在消费电子、工业控制板卡、车载电子模块的SMT产线布局阶段，结构工程师往往需要提前核对板上所有被动元件的实体占位与安装间隙，避免回流焊过程中出现元件干涉、贴装偏移、焊盘对位偏差等问题，这类V型铝电解电容作为板上常见的大容量储能、滤波元件，其三维模型的精度直接影响PCB布局的可靠性校验结果。这类表面贴装铝电解电容主要承担板级电路的输入输出滤波、瞬态电压抑制、储能续流作用，相比直插式铝电解电容，贴装型元件无需在PCB上开设插装通孔，能够适配双面回流焊工艺，大幅提升高密度板卡的布线空间利用率，在开关电源模块、电机驱动板、工控IO接口板、车载影音控制板中应用广泛，尤其适合对板卡厚度有严格限制的紧凑型设备内部。从设计逻辑来看，

　　该系列电容采用圆柱形铝壳封装结构，顶部预留有防爆刻痕，当电容内部因过压、过温出现电解液气化膨胀时，防爆刻痕会优先开裂释放内部压力，避免电容壳体爆裂波及周边板上元件；底部采用耐高温塑封底座与贴片焊端结构，焊端与铝壳之间做了绝缘隔离处理，能够承受无铅回流焊的峰值温度冲击，不会出现焊端脱落、底座熔融变形的问题。建模过程中需要重点关注几个核心尺寸边界：首先是不同容值规格对应的圆柱体外径与本体高度梯度，该系列覆盖从6mm到18mm不等的外径规格，高度随容值、耐压等级提升同步增加，布局时需要预留对应高度方向的装配间隙，尤其是在板卡靠近外壳、散热片、连接器的位置，要避免电容本体与结构件发生硬接触；其次是底部焊端的尺寸与中心距，焊端的宽度、

　　伸出长度直接对应PCB上的焊盘设计尺寸，建模时需要严格对齐规格书的焊盘推荐参数，确保在做DFM校验时能够准确识别焊盘与元件的匹配度，避免出现焊盘过小导致的焊接强度不足、焊盘过大导致的元件立碑问题；另外还要注意电容本体的极性标识位置，模型上需要清晰还原负极侧的标识条，在PCB装配校验时能够核对极性方向，避免产线贴装时出现极性反向的批量质量问题。实际选型布局时，这类贴片铝电解电容需要避开板上的高热源元件，比如功率MOS管、整流桥、高频变压器的正下方区域，防止长期高温烘烤加速电解液干涸，缩短电容使用寿命；同时在电容周边要预留足够的助焊剂挥发空间，避免回流焊过程中助焊剂残留堆积在电容底座下方，长期使用后出现绝缘电阻下降的问题。

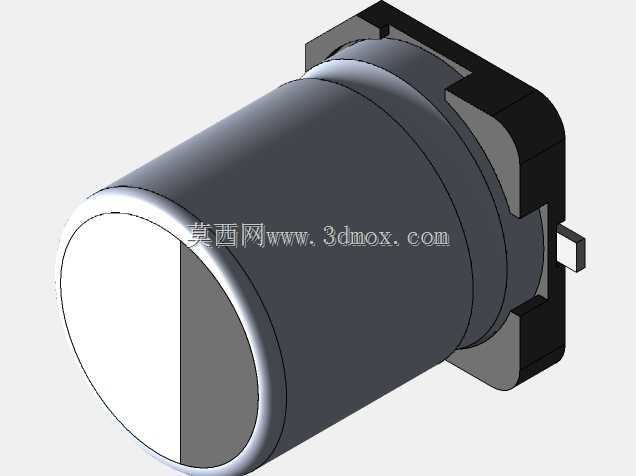

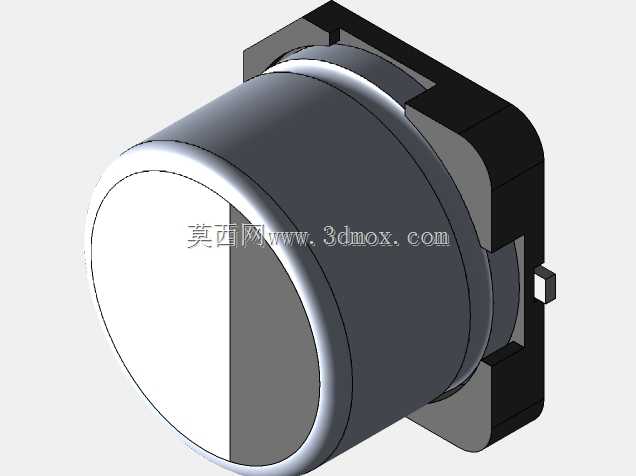

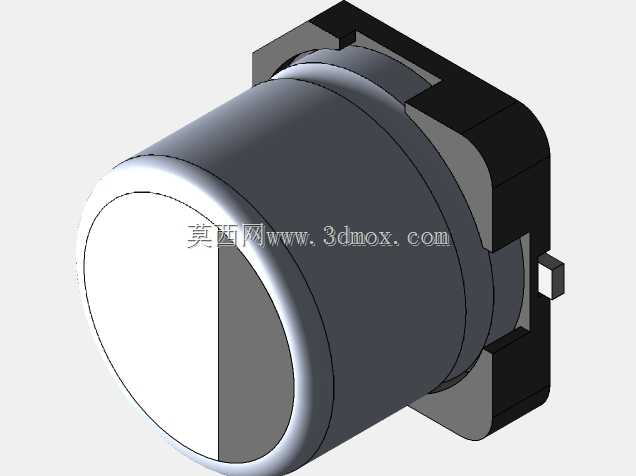

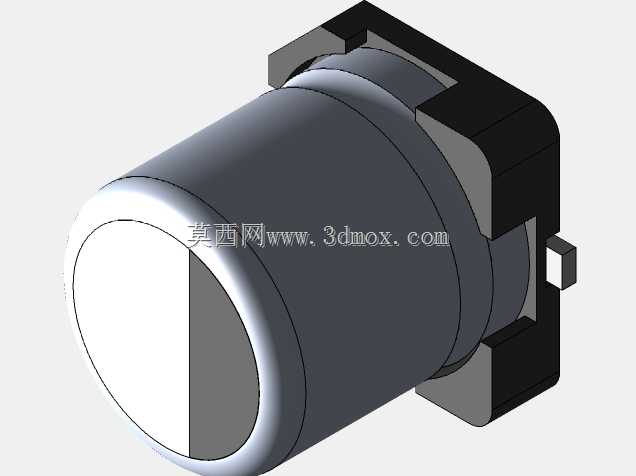

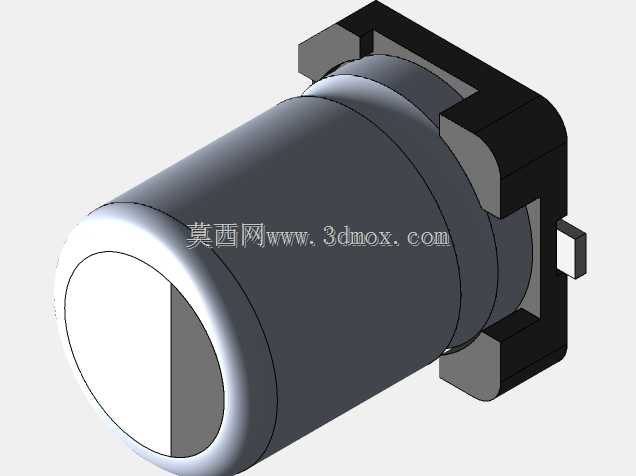

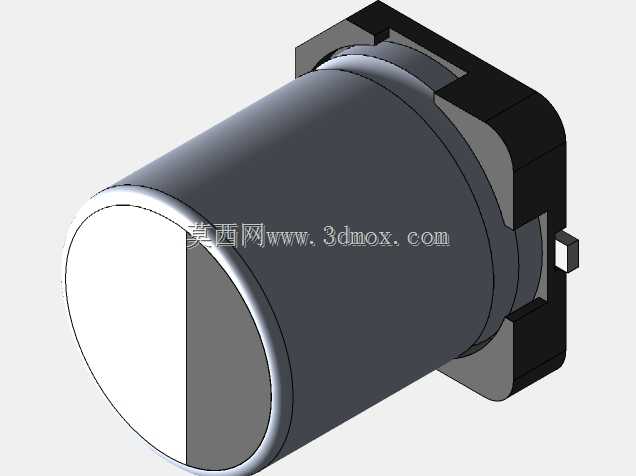

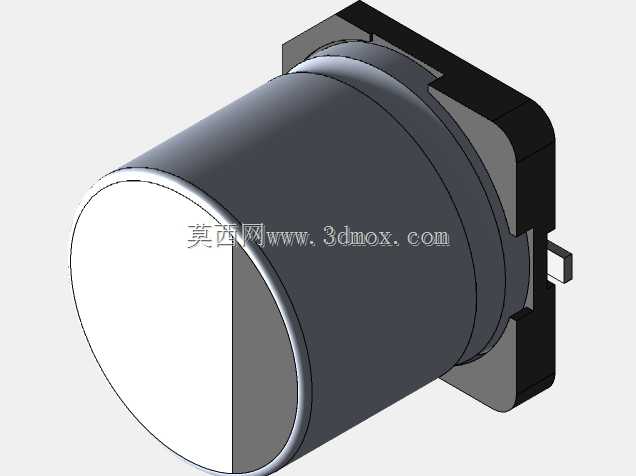

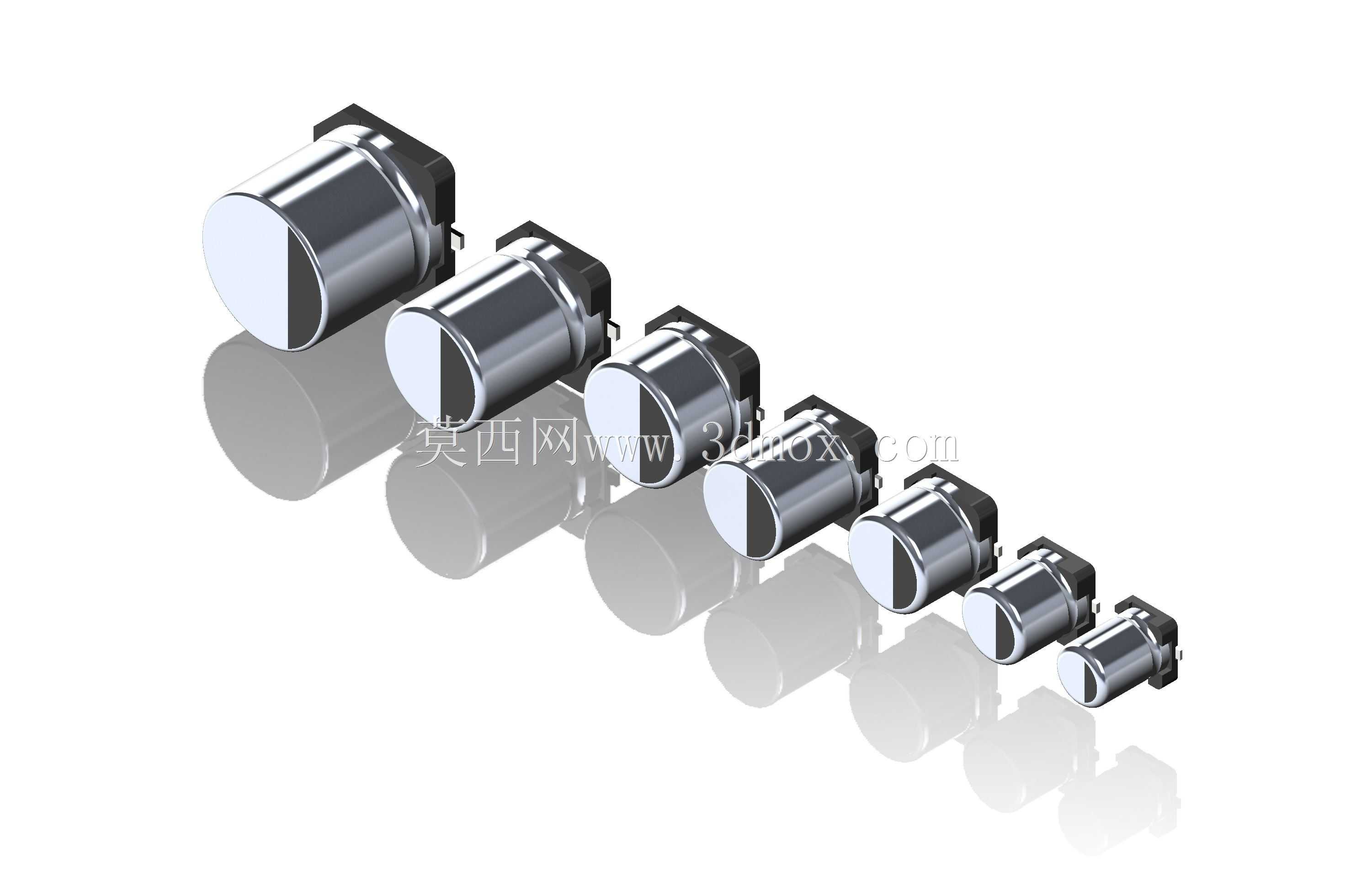

　　模型还原了全系列不同规格的尺寸梯度，每个规格的本体倒角、焊端圆角、顶部防爆槽的细节都做了等比例复刻，在做整机结构装配时，可以直接调用对应规格的模型放入PCB组件中，快速校验元件与周边结构件、其他板上元件的间隙是否满足设计要求，不需要反复对照二维规格书核对尺寸，能够大幅缩短板卡布局的校验周期，减少打样后出现元件干涉、装配冲突的概率。对于SMT产线的贴装程序编制来说，精准的三维模型也能够帮助提前模拟吸嘴取料位置、贴装头的运动路径，避免贴装过程中吸嘴与周边已贴装元件发生碰撞，提升首件调试的效率。
