Bastl风格铝制电子设备调节旋钮

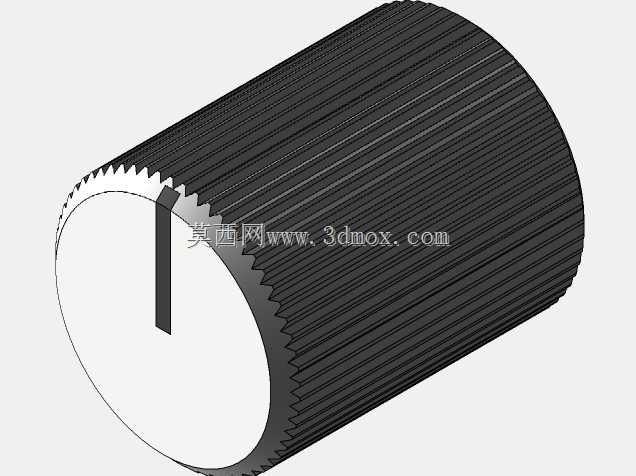

　　这类铝制旋钮主要面向桌面合成器、模块化效果器、小型音频调节设备的操作端设计，日常使用中直接与电位计调节轴配合，承担参数调节、档位切换的操作交互功能，在音频设备、小型测试仪器、桌面控制终端的面板上都能见到同类结构的应用。设计之初首先考虑的是操作手感与视觉风格的匹配，滚花外圆的纹理深度经过反复调整，既保证手指拧动时不会打滑，又不会因为纹理过于尖锐造成长时间操作的不适感，端面的一字标识槽直接对应调节刻度的指示位，装配后无需额外粘贴标识线，就能让使用者快速判断当前旋钮的旋转位置，适配0-270度常规电位计的旋转行程。从结构边界来看，这类旋钮的内孔适配两种常见的电位计轴型，分别是带平面定位的D型轴与带侧孔锁紧的T18轴，

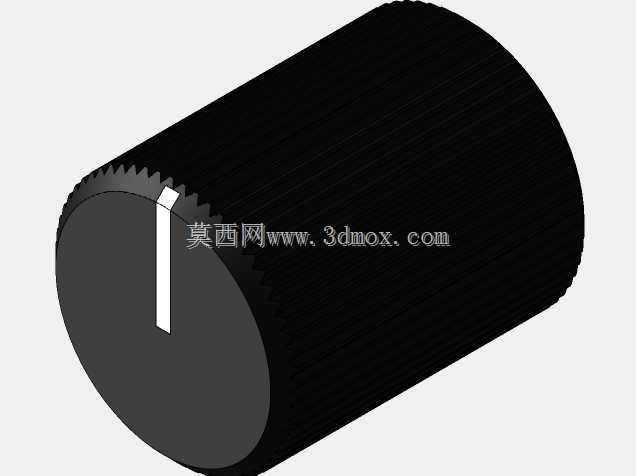

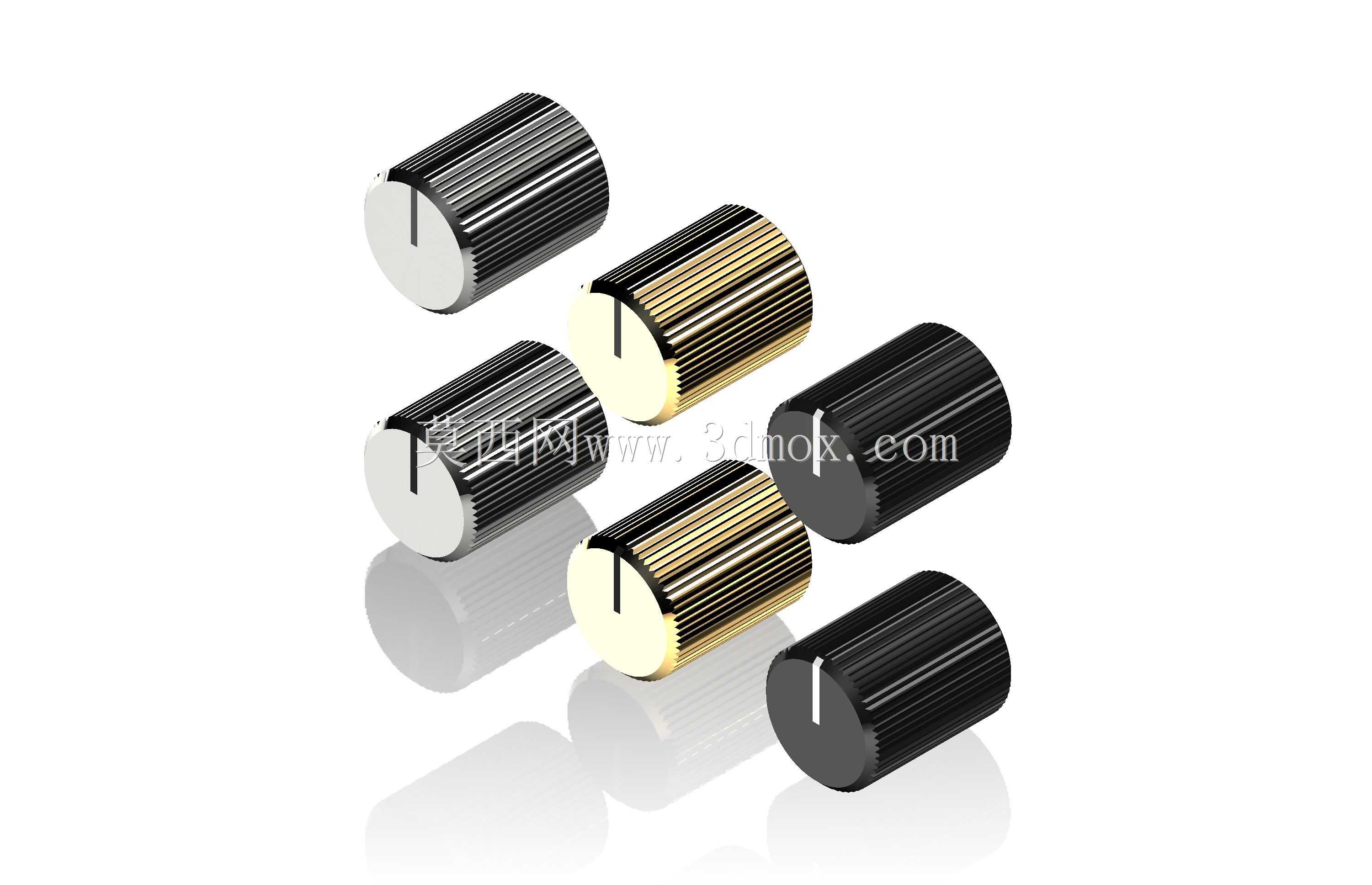

　　安装时无需额外加工轴体，直接推入即可完成初步固定，带锁紧结构的版本可以通过侧孔顶丝实现完全锁死，避免设备运输或频繁操作后旋钮出现松脱移位的问题。外形尺寸上控制在常规小型调节旋钮的适配区间，直径与高度的比例经过多轮手板验证，既不会因为直径过大占用面板过多安装空间，也不会因为尺寸过小导致手指操作时发力不便，多色的表面处理版本可以适配不同风格的设备面板配色，黑色阳极氧化版本适配深色工业风设备，金色镀层版本适配复古风格的音频设备，银色本色版本适配简约风的桌面终端。设计过程中特意规避了多余的装饰结构，整体采用实心铝料车削加工而成，外圆滚花采用直纹滚花工艺，相比网纹滚花更容易清理表面积灰，端面的一字槽直接在车削工序中一次加工成型，

　　避免后续二次加工带来的位置偏差，内孔的公差控制在过渡配合区间，既保证安装时的顺畅度，又能依靠铝件本身的轻微弹性抱紧轴体，减少长期使用后的旷量。在实际设备装配场景中，这类旋钮的安装边界需要匹配面板上的电位计安装孔位，旋钮底部与面板表面预留0.2-0.3mm的间隙，避免旋转时与面板表面的丝印层产生摩擦，旋钮的外圆边缘做了微小的倒角处理，既去除了车削加工后的锋利毛边，也让整体视觉效果更显精致。不同轴型的版本在内部结构上做了针对性优化，D型轴版本的内孔平面与端面标识槽保持严格的位置对应，保证旋钮安装到零位时标识线正好对准面板的刻度起点，T18轴版本的侧孔位置对准轴体的锁紧平面，顶丝锁紧后不会破坏轴体的表面镀层，

　　同时保证锁紧力足够应对日常频繁调节的操作强度。表面处理采用硬质阳极氧化工艺，相比普通氧化层更耐磨，长期手指接触摩擦也不会出现表面掉色、露底的问题，端面的标识槽内可以根据需求填充不同颜色的油漆，进一步提升标识的辨识度，即使在光线较差的演出场景、设备机房环境中，使用者也能快速识别各个旋钮的当前位置。这类旋钮的重量控制在合理区间，不会因为过重给电位计轴带来额外的径向负载，延长电位计的整体使用寿命，同时铝材质的金属质感相比塑料旋钮更显专业，也能提升设备整体的操作质感，在DIY音频设备、小型工业控制终端改装、复古仪器修复的场景中，这类结构的旋钮都是非常常用的操作配件。建模过程中需要重点关注滚花特征的简化处理，在装配体环境中不需要还原每一条滚花的细节，采用纹理映射的方式即可满足外观渲染需求，在出工程图时只需要标注滚花的模数、加工范围，不需要逐条绘制滚花纹路，内孔的公差、端面标识槽的位置度是工程图需要重点标注的尺寸，直接影响后续装配的匹配度与标识的准确性。
