实验室光学调整与位移组件集成结构

　　这套集成化的光学实验组件，核心围绕光学实验中的光路搭建、元件固定、位置微调需求设计，覆盖了从基础元件装夹到多轴位移调整的全场景使用需求。在高校光学实验室、科研院所光电研发平台、精密光学检测工位中，这类组件是搭建光路系统的基础硬件，不管是做激光传输校准、光谱检测光路搭建、光学元件性能测试，还是微纳观测平台的位移调整，都能通过不同组件的组合快速完成实验台架的搭建，无需单独加工定制非标装夹结构，大幅缩短实验准备周期。

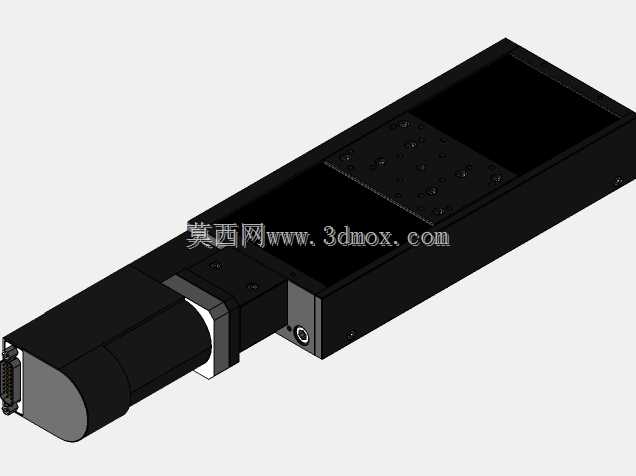

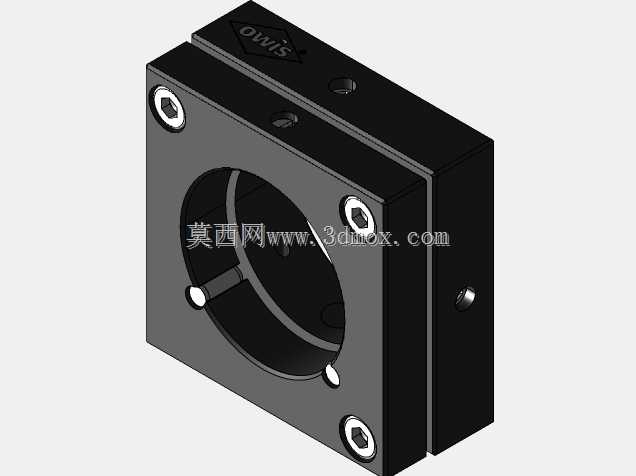

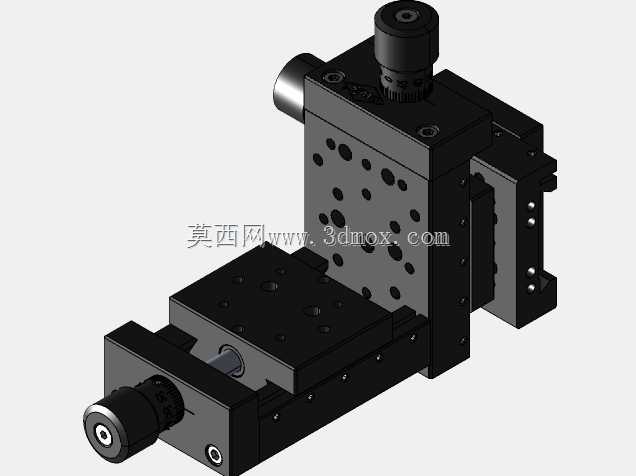

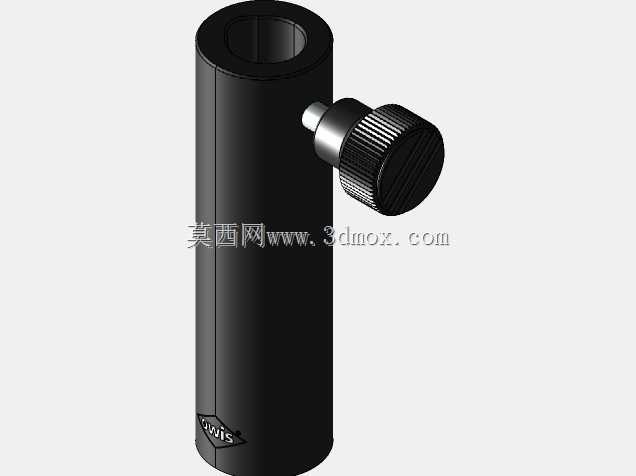

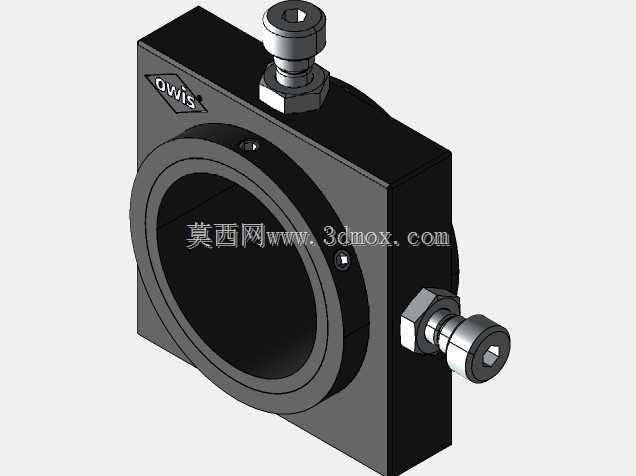

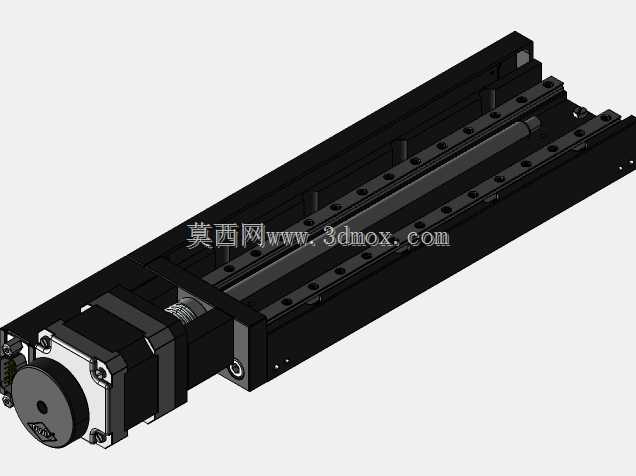

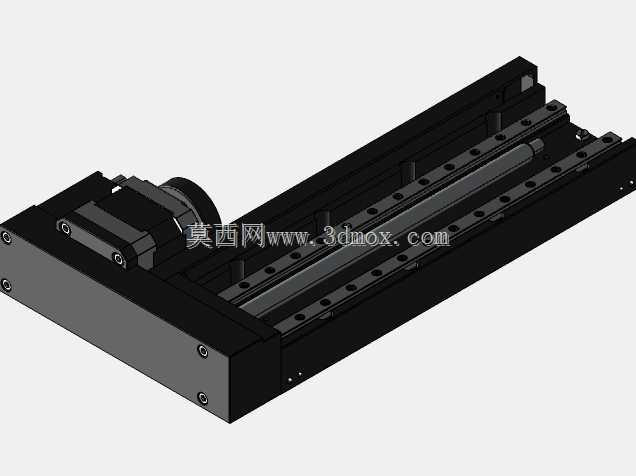

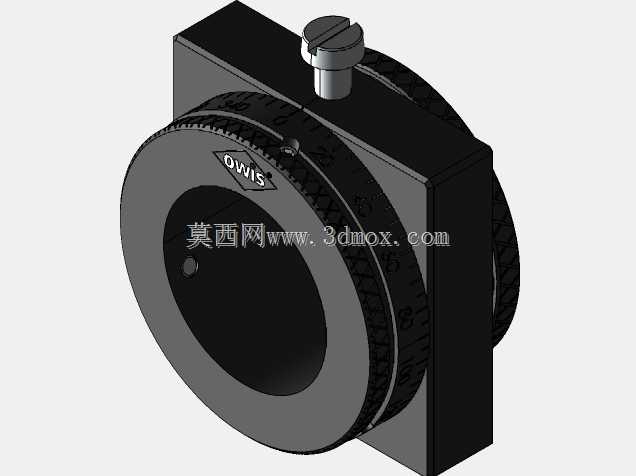

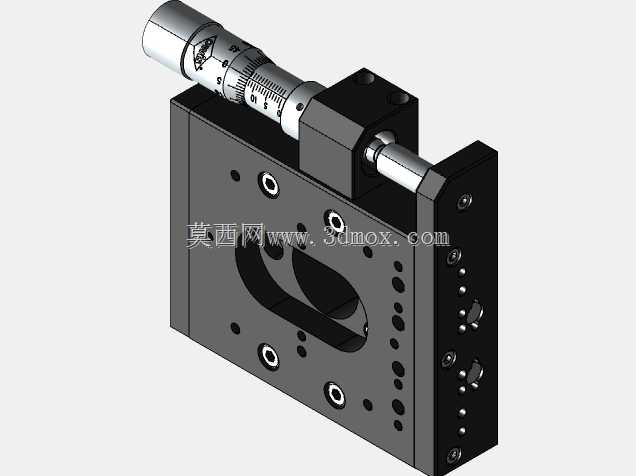

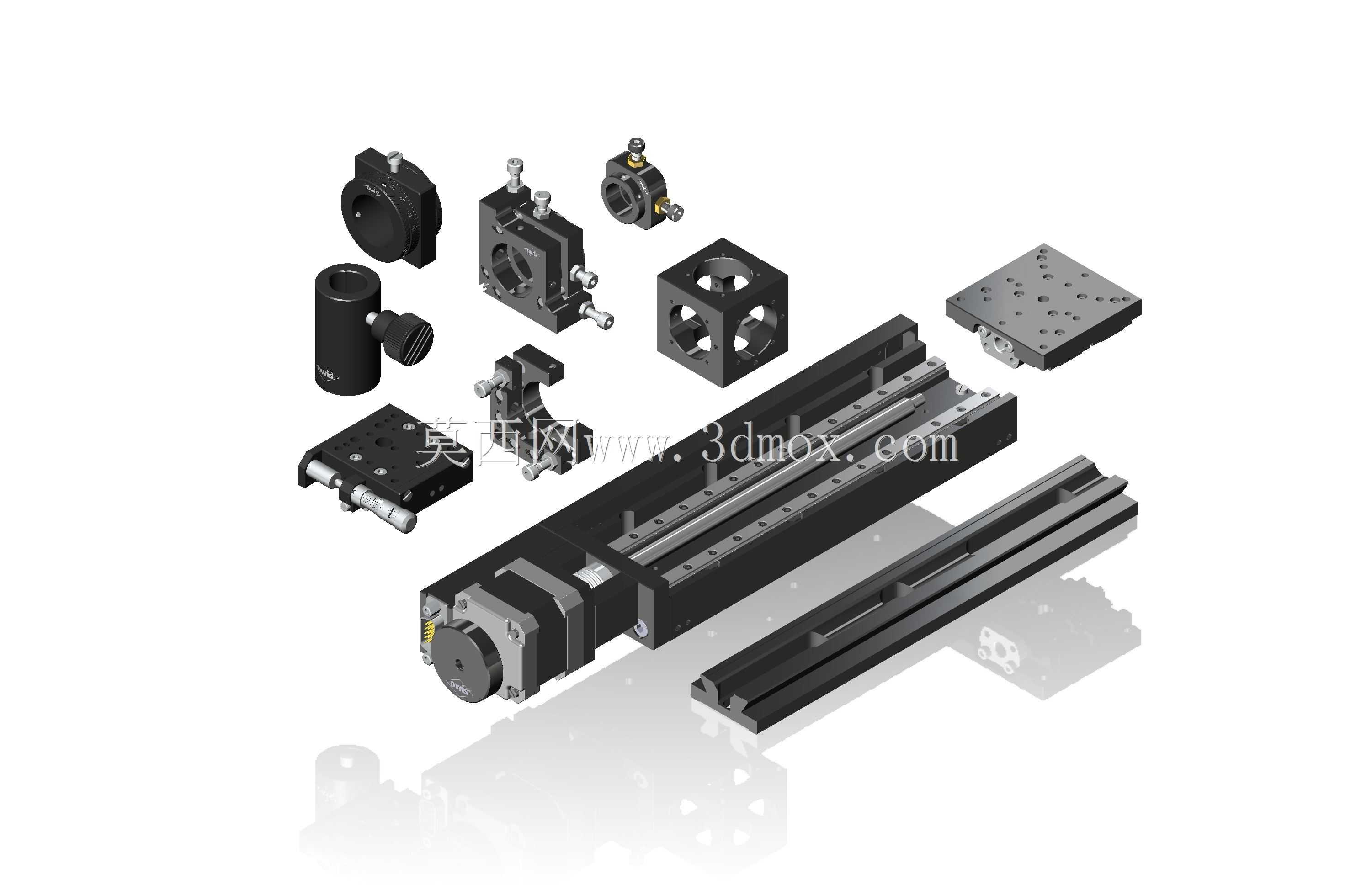

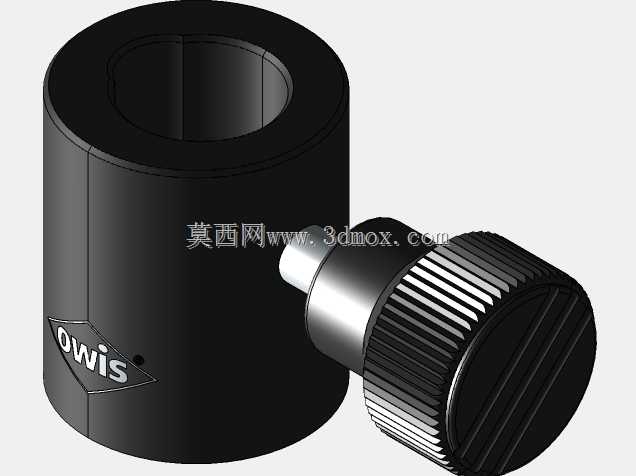

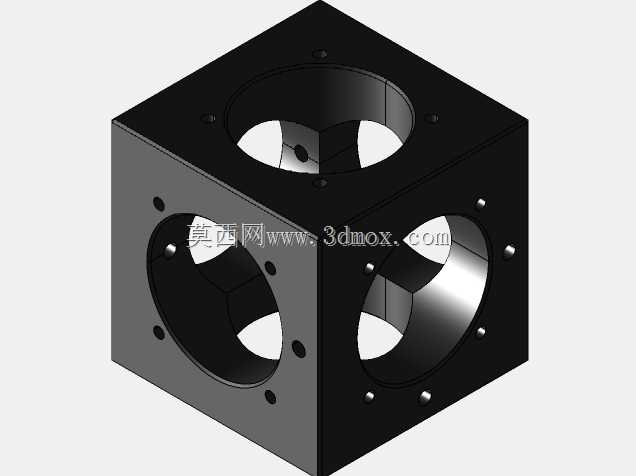

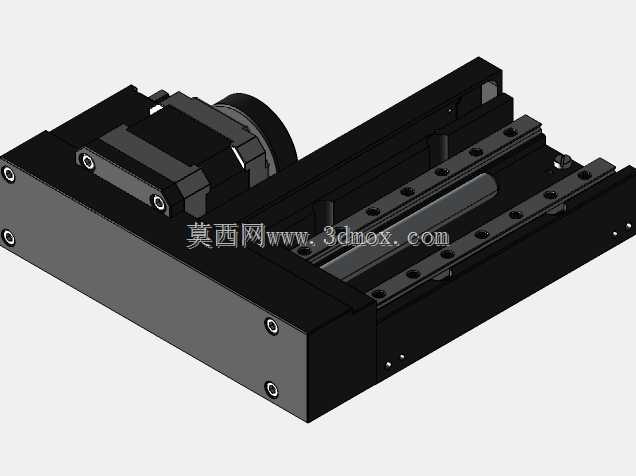

　　从功能特性来看，整套组件包含了多类功能单元：长行程直线位移台采用精密导轨搭配驱动结构，可实现沿光轴方向的长距离精准位置调整，导轨副的预紧结构经过优化，滑动过程无卡顿空程，侧面对称设计的安装孔位可直接固定在光学平台的标准螺孔上，不需要额外加工转接板；多轴调整架采用分体式调节结构，分别对应俯仰、偏摆、水平旋转三个维度的角度微调，调节旋钮采用细牙螺纹结构，单圈调节量控制在微米级，可满足透镜、反射镜等光学元件的角度精准校准需求；立方体分光镜架采用中空通光结构，四个侧面均预留标准光学元件安装位，可同时实现分光、反射、透射多光路的集成装夹，减少光路中独立支架的数量，降低光路调整的累计误差；圆柱形接杆与杆架配套使用，可实现不同高度的元件支撑，接杆表面做了发黑消光处理，避免实验过程中杂散光反射对光路信号造成干扰；小型元件装夹座采用弹性压片结构，可装夹不同厚度的圆形、方形光学镜片，压片接触位置做了软质防护层，不会对光学元件的镀膜表面造成划伤。

　　设计过程中，所有组件的安装接口都遵循光学实验设备的通用标准，安装孔位采用公制标准螺孔，可与市面主流的光学平台、光学接杆、调整架实现无缝兼容，不需要做额外的结构修改。直线位移台的安装底面做了平面度精加工，平面度公差控制在0.02mm以内，固定到光学平台后不会出现翘曲变形，保证运动过程的直线度精度；调整架的转动副采用耐磨铜合金材质，长期反复调节不会出现磨损间隙，角度调整的重复定位精度可保持在稳定范围内；所有结构件的外露表面都做了哑光发黑处理，除了消光之外还能提升结构件的防锈能力，适应实验室长期使用的环境。

　　安装边界方面，长行程直线位移台的总长度适配常规1.2m、1.5m规格的光学平台宽度，安装孔间距匹配光学平台25mm标准孔距，固定时可直接使用标准内六角螺丝锁紧，台面上的滑块预留了通用元件安装孔阵，可直接固定调整架、载物台等功能部件；多轴调整架的底座尺寸适配标准接杆安装口径，既可以直接固定在位移台台面上，也可以通过接杆支撑在任意平台位置；立方体镜架的边长采用光学元件通用装夹尺寸，可适配1英寸、2英寸标准规格的光学镜片，不需要额外定制转接环；圆柱形接杆的直径为行业通用的12mm规格，可与任意标准杆架配合实现高度调整，调整范围覆盖50mm到300mm的常用实验高度区间，满足不同光路高度的搭建需求。

　　在实际使用过程中，不同组件可根据实验需求灵活组合：比如搭建激光准直光路时，可将反射镜调整架固定在直线位移台上，通过位移台的长行程移动配合调整架的角度微调，快速完成激光光路的同轴校准；搭建显微成像光路时，可将透镜调整架通过接杆固定在指定高度，配合立方体分光镜架实现照明光路与成像光路的合束，不需要额外设计复杂的支撑结构；做光学元件性能测试时，可将待测元件装夹在小型装夹座上，固定在位移台滑块上，通过位移台的精准移动完成不同位置的光学性能扫描测试。整套组件的结构设计没有冗余的功能结构，所有结构特征都服务于光学实验中的实际装夹、调整需求，零件的加工工艺性良好，大部分结构件可通过常规的铣削、钻孔工艺完成加工，量产时的成本控制难度低，同时精度指标能满足绝大多数常规光学实验的使用要求，不需要采购高精度级别的昂贵进口组件即可完成实验搭建。
