纽波特光学实验平台精密组件结构设计

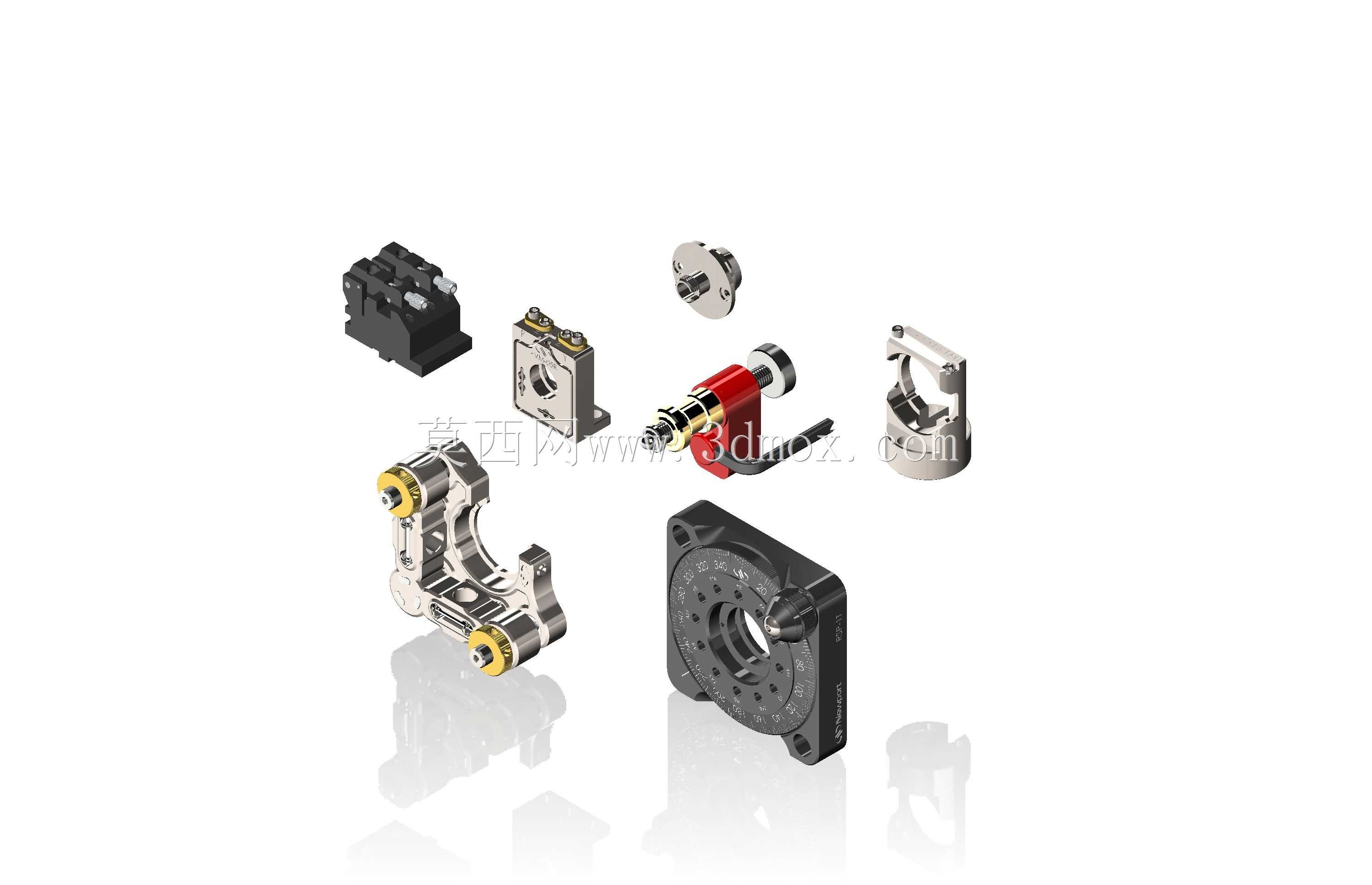

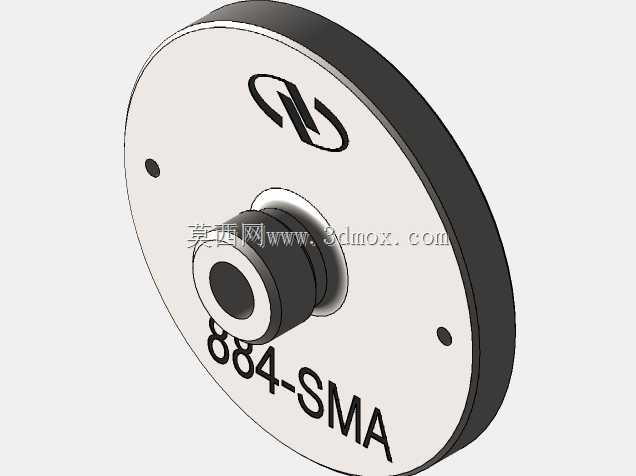

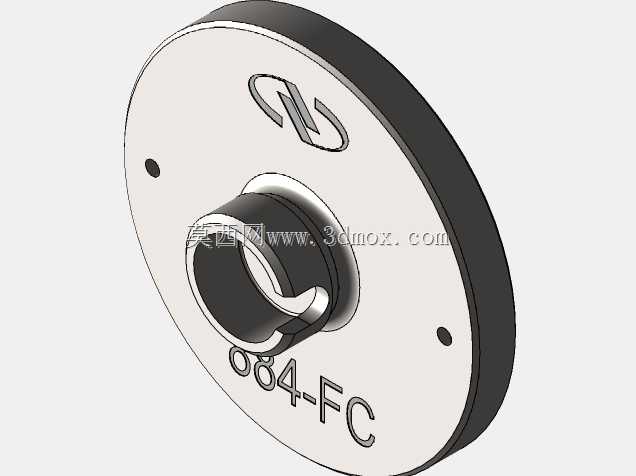

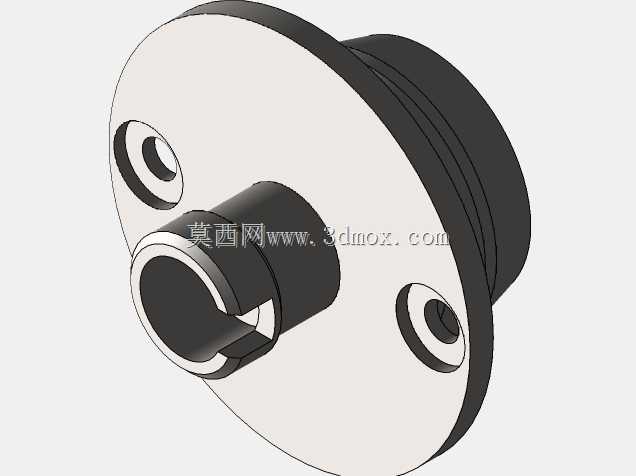

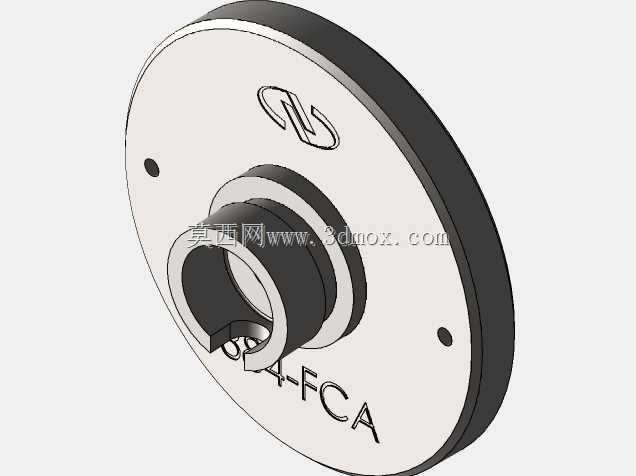

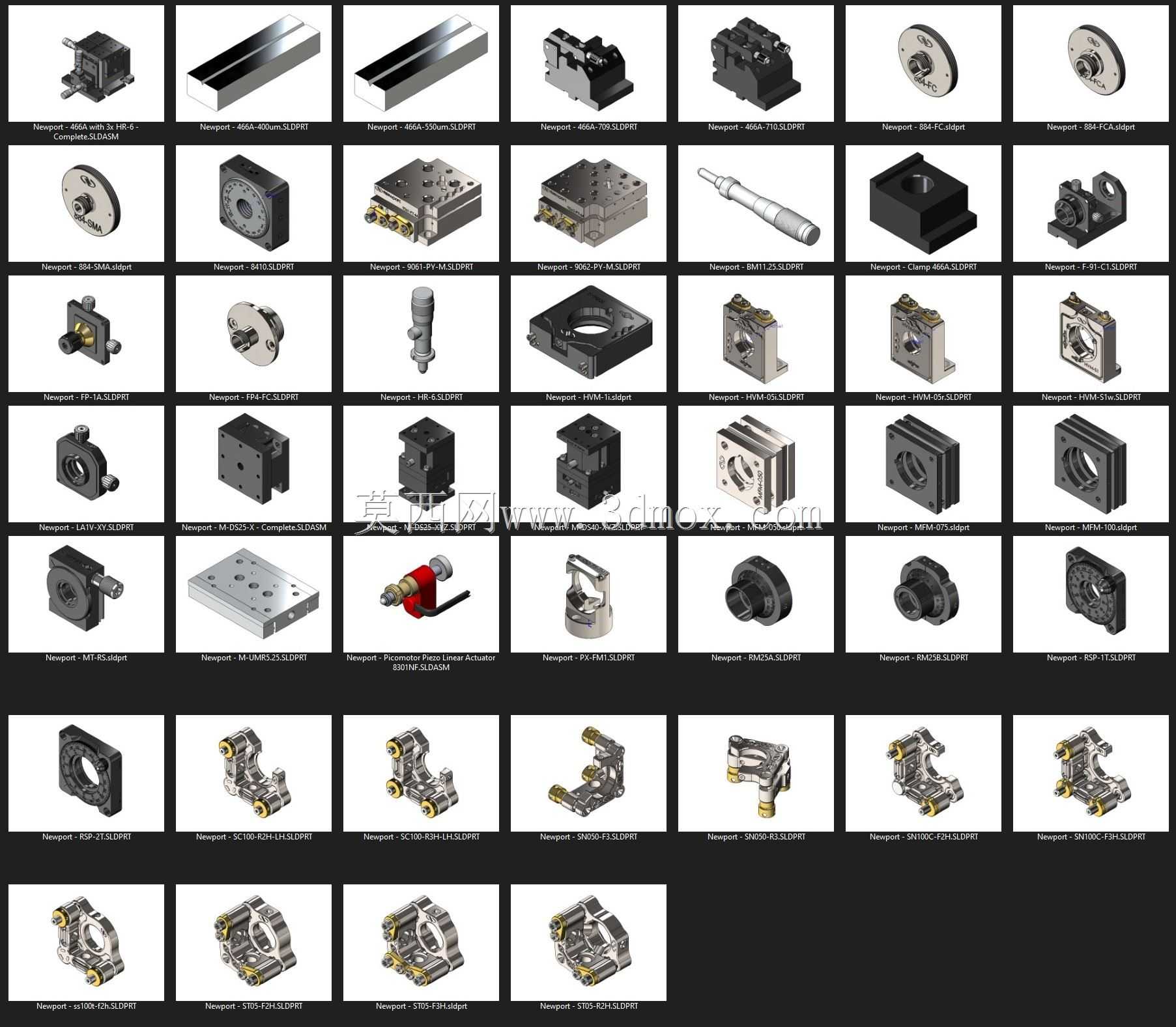

　　这套光学实验配套组件，主要面向高校光学实验室、光电研发机构的光路搭建场景，覆盖从光束调整、镜片夹持到位移微调的全流程实验需求，能满足激光光路校准、光谱检测、光学成像实验等多类实验场景的装夹需求。整套组件拆分设计，每个独立部件都对应光路搭建中的特定功能，没有冗余结构，所有装夹接触面都做了消光发黑处理，避免实验过程中杂散光反射干扰光路信号，保证实验数据的准确性。

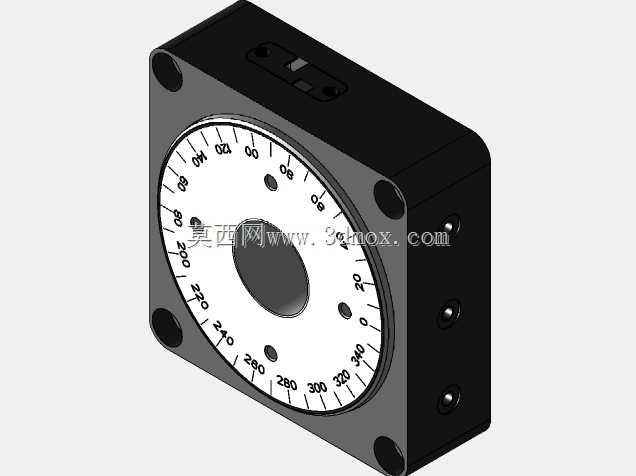

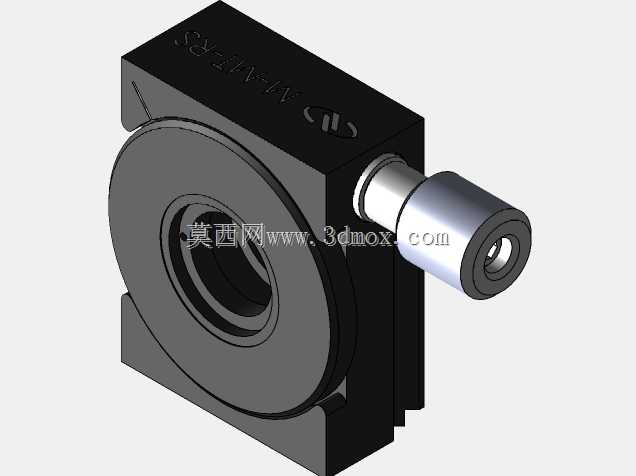

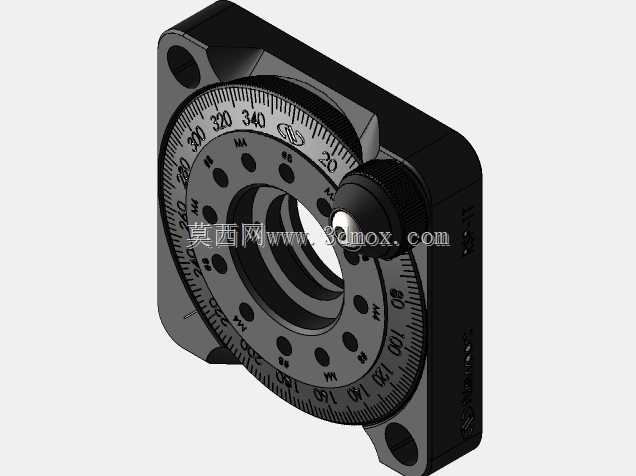

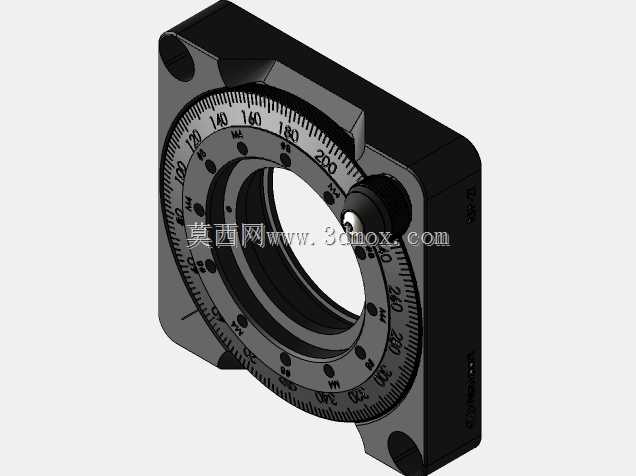

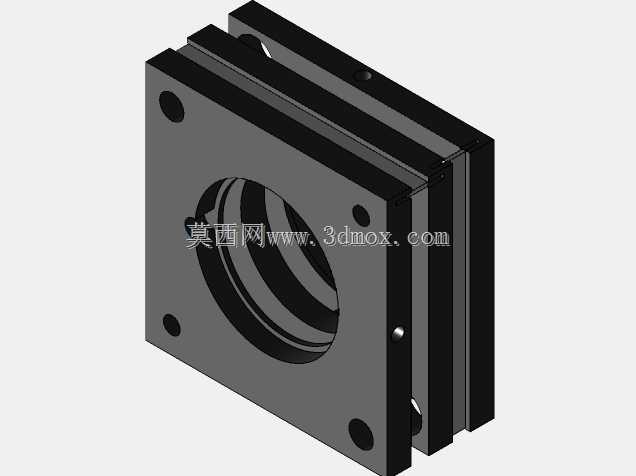

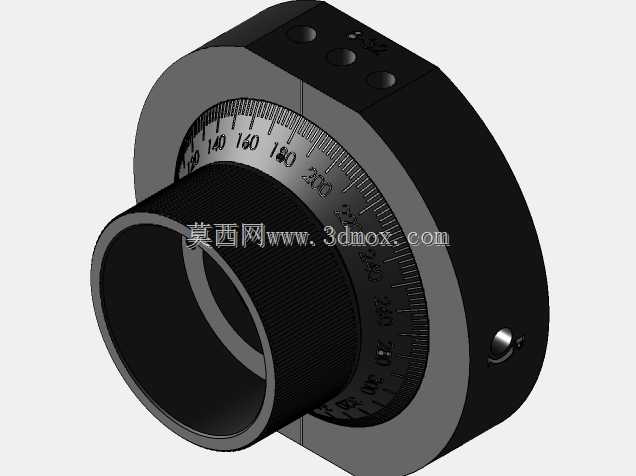

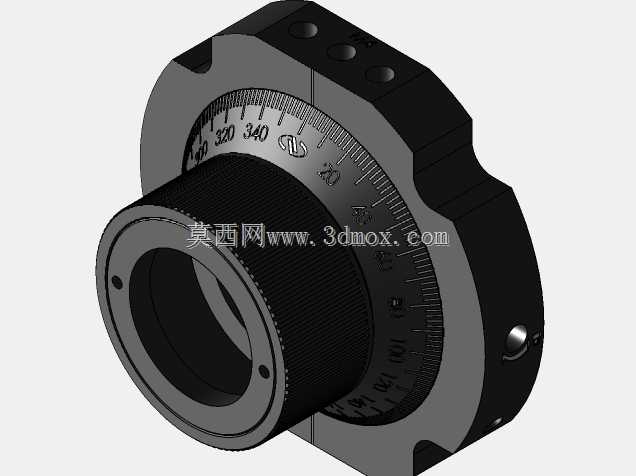

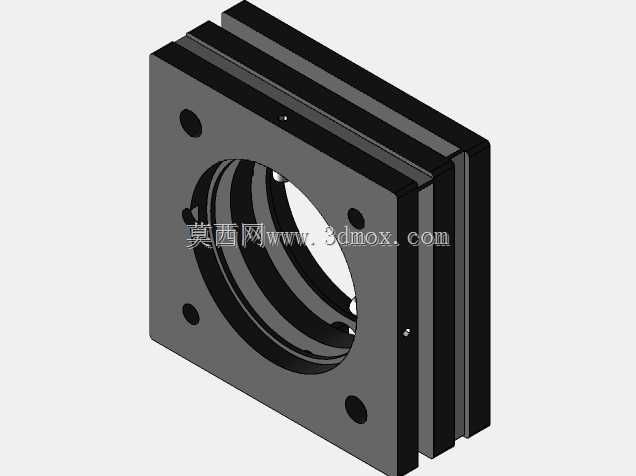

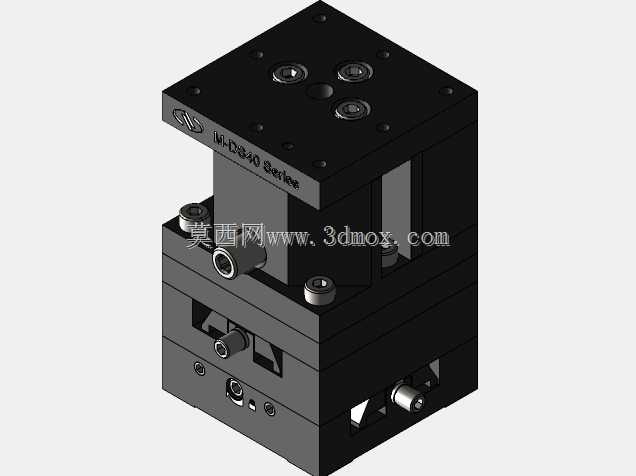

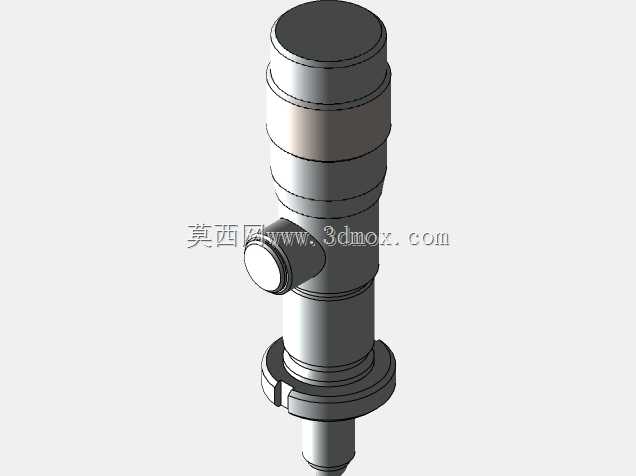

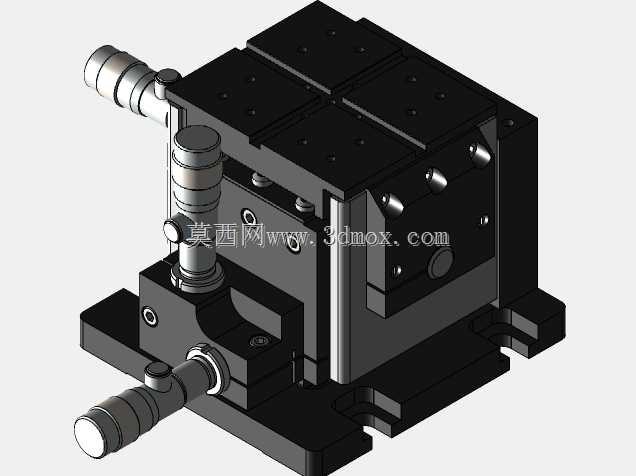

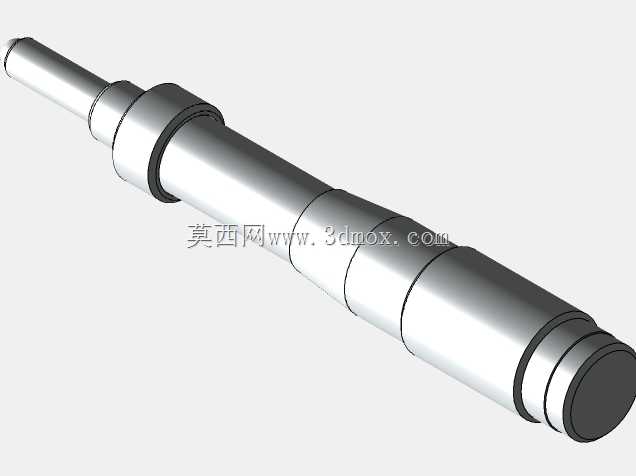

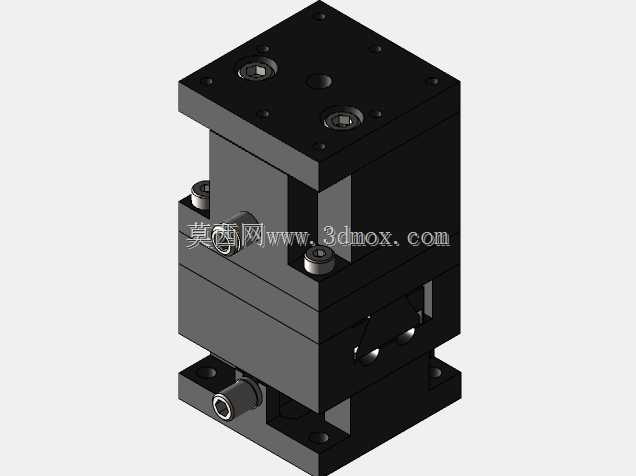

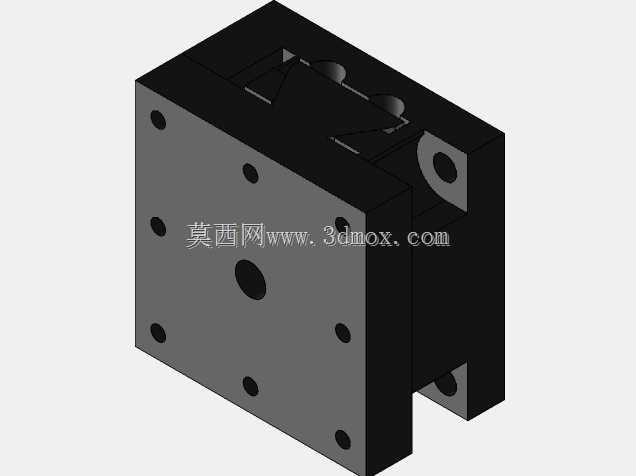

　　从结构设计逻辑来看，所有可调部件都采用细牙螺纹副作为调节核心，调节分辨率可达微米级，配合带阻尼的锁紧结构，调整到位后不会因为实验台的微小振动出现位置偏移，能长时间维持光路的稳定状态。其中带圆弧刻度的旋转调整架，刻度线采用激光蚀刻工艺，刻度间隔对应1度的旋转角度，配合游标标记能实现角分级的角度调整，满足偏振片、波片等需要精确角度定位的光学元件装夹需求，旋转台的中心通孔设计能让光束直接穿过，不会遮挡通光路径，安装基准面与旋转轴线的垂直度控制在0.02mm以内，避免旋转过程中出现光轴偏移。

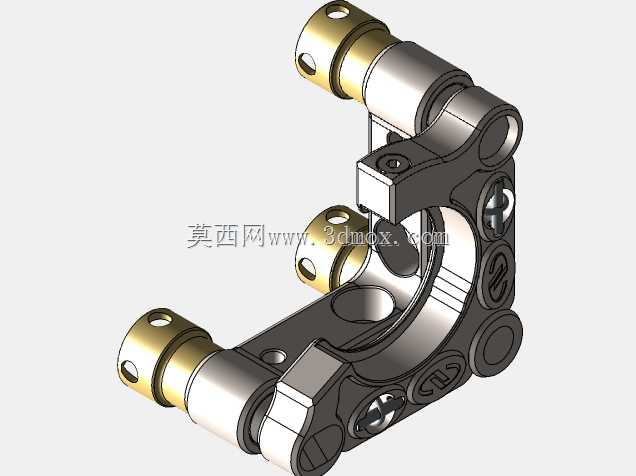

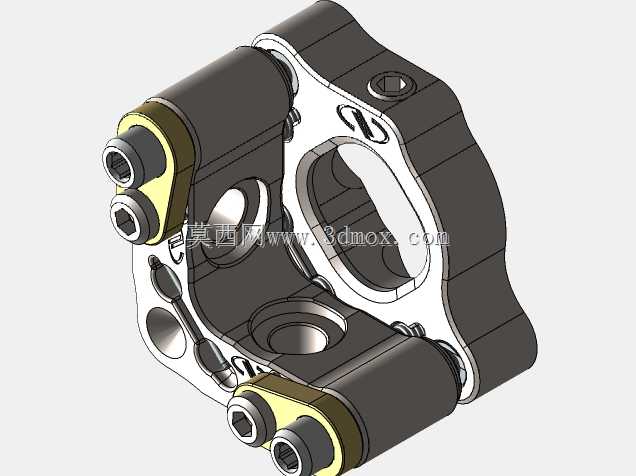

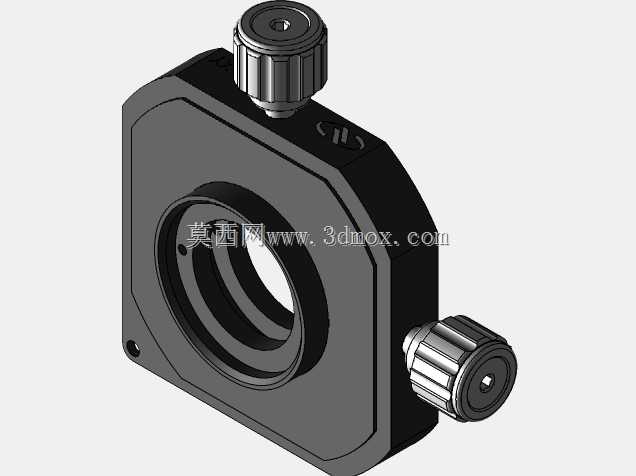

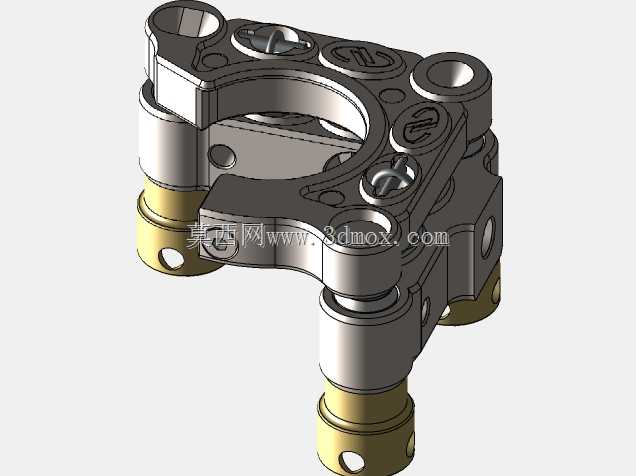

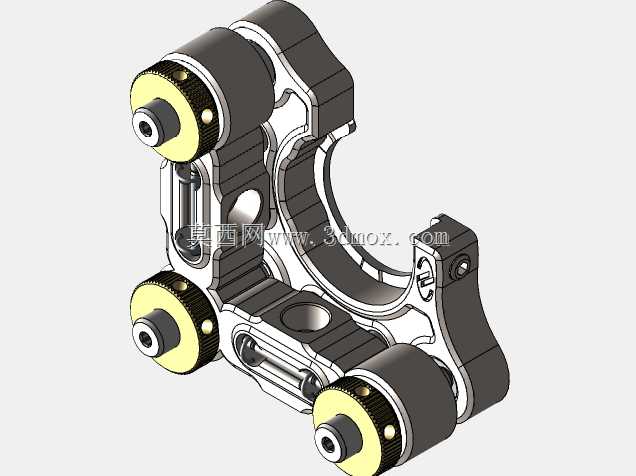

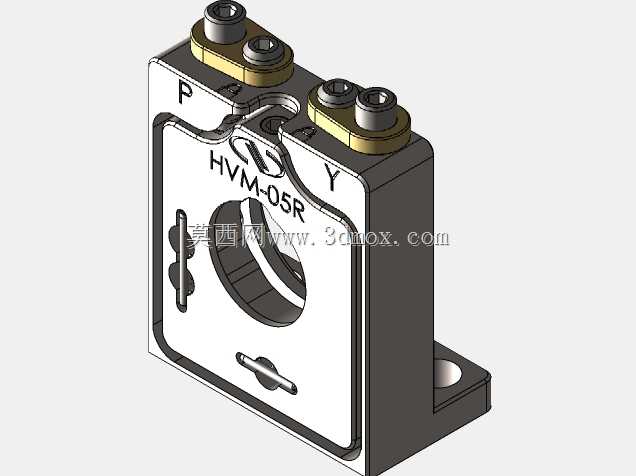

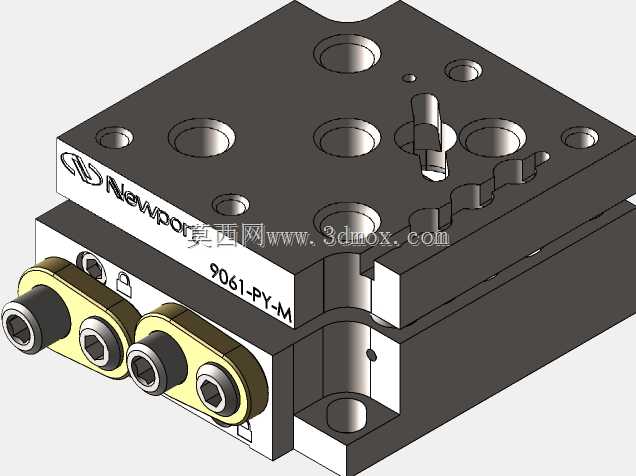

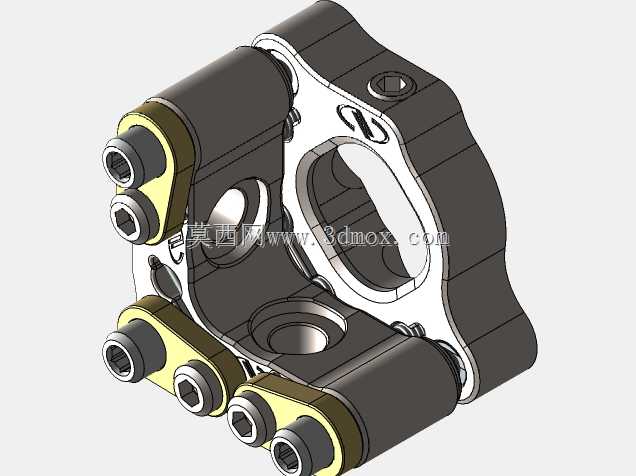

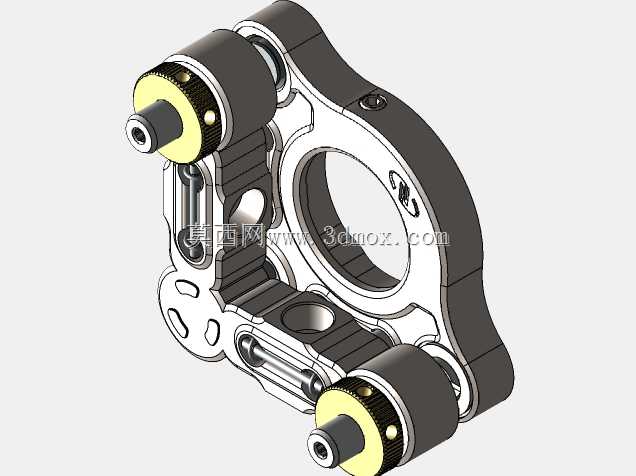

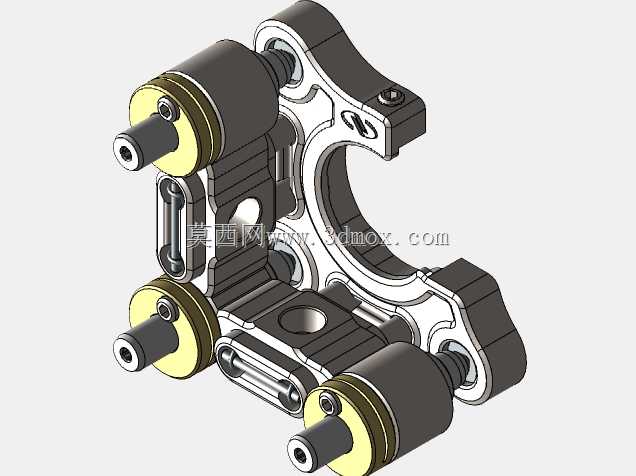

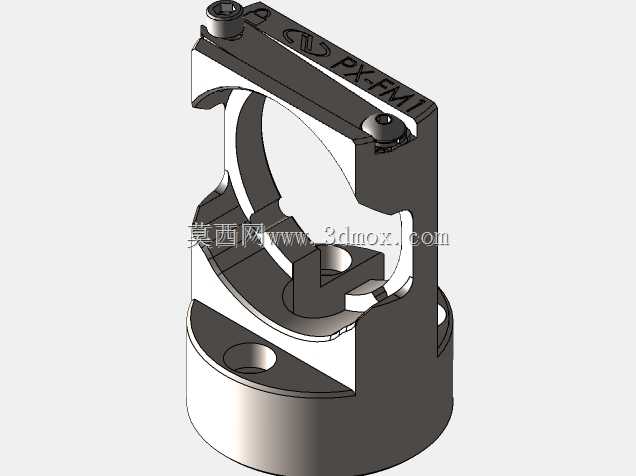

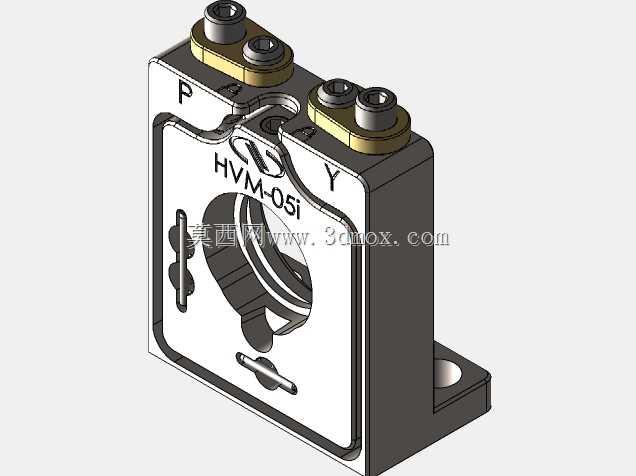

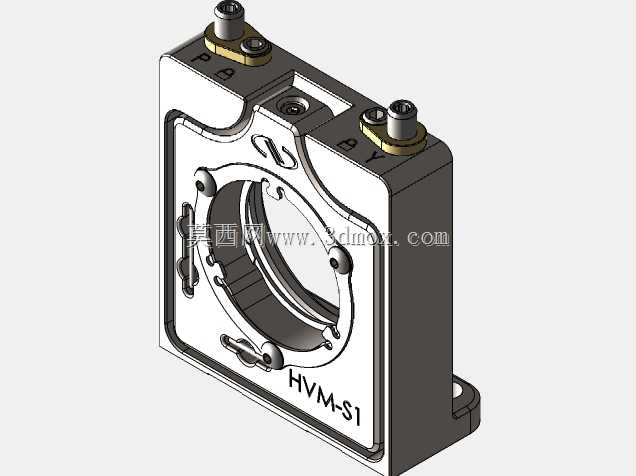

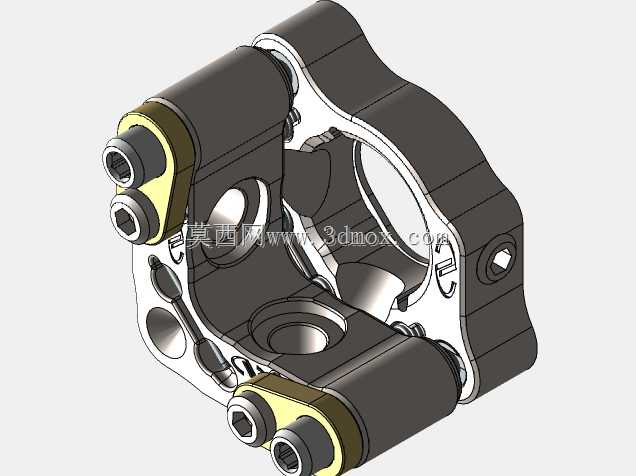

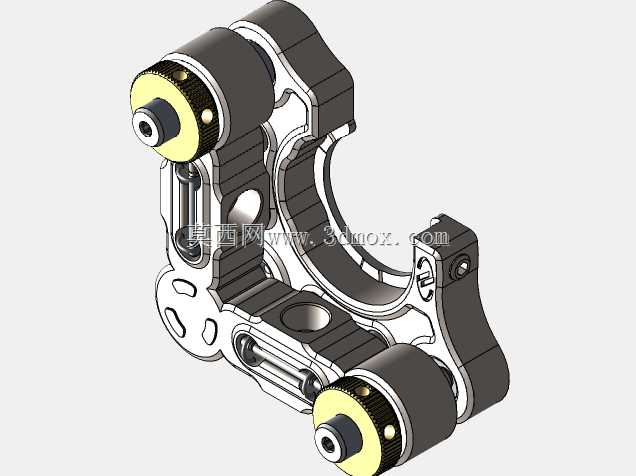

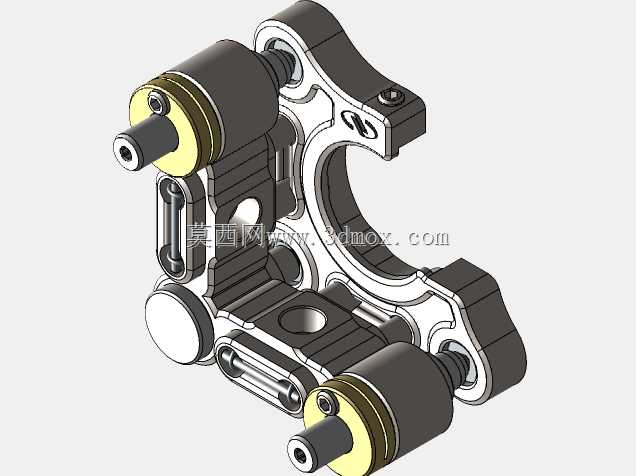

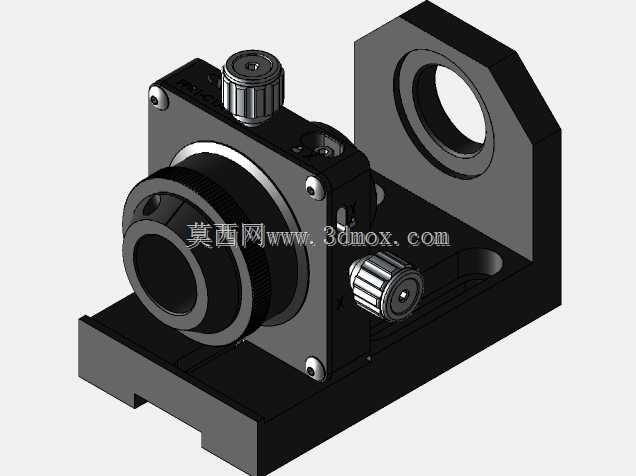

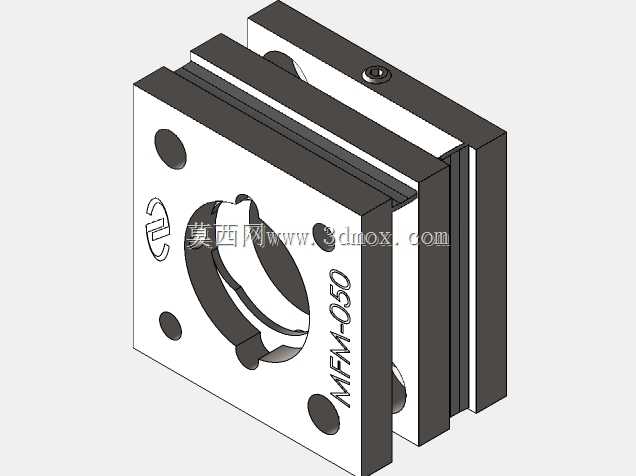

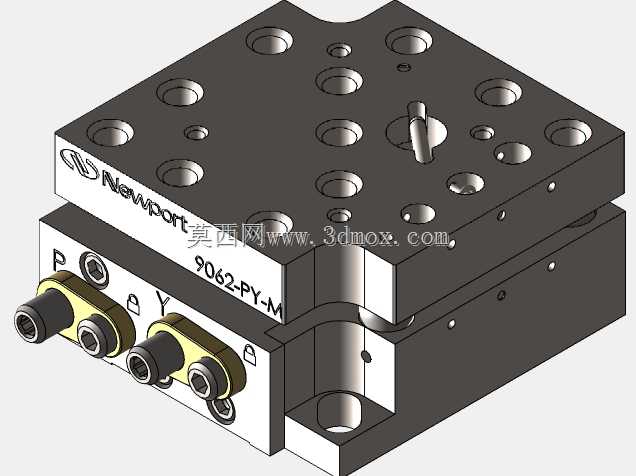

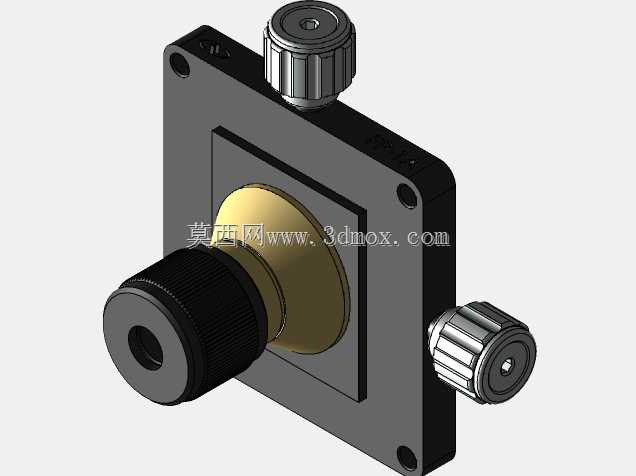

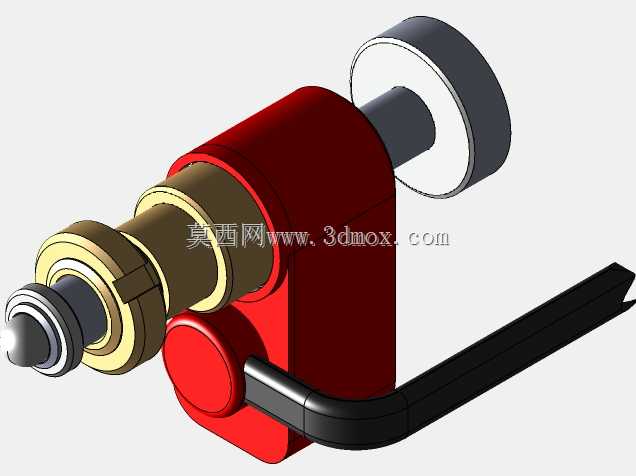

　　多轴调整镜架采用分体式铰接结构，两个调节轴互相垂直，分别对应俯仰和偏摆角度的调整，每个调节轴都配有复位弹簧，消除螺纹配合间隙带来的空回误差，镜架的镜片装夹槽采用弹性压片固定，不会对光学镜片产生硬挤压，避免镜片应力变形影响成像质量，装夹槽适配不同厚度的圆形光学镜片，更换镜片时只需要松开压片即可完成操作，不需要拆卸整个镜架。配套的柱状安装支座采用标准光学安装接口，底部的安装孔位与主流光学实验平台的螺纹孔距完全匹配，能直接固定在光学平台上，支座的立柱直径采用行业通用尺寸，可搭配不同高度的延长杆实现不同高度的光路搭建，立柱表面做了硬质阳极氧化处理，耐磨性能优异，长期调整也不会出现表面磨损导致的锁紧松动。

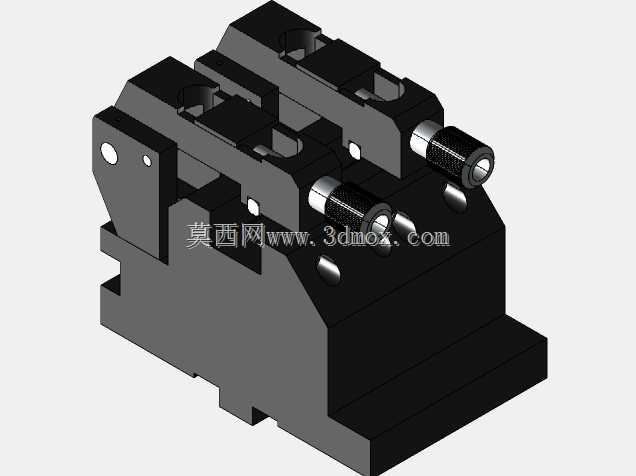

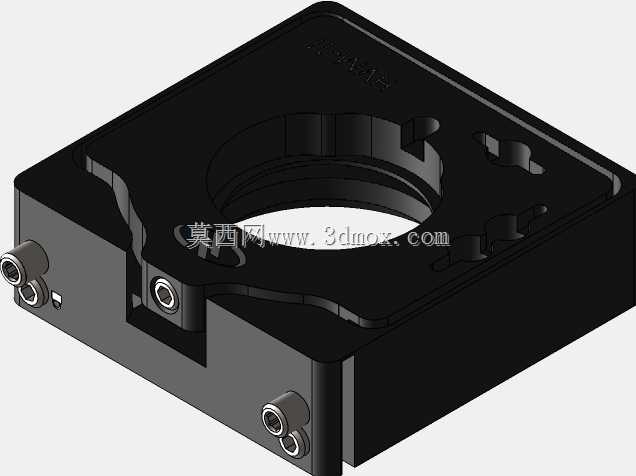

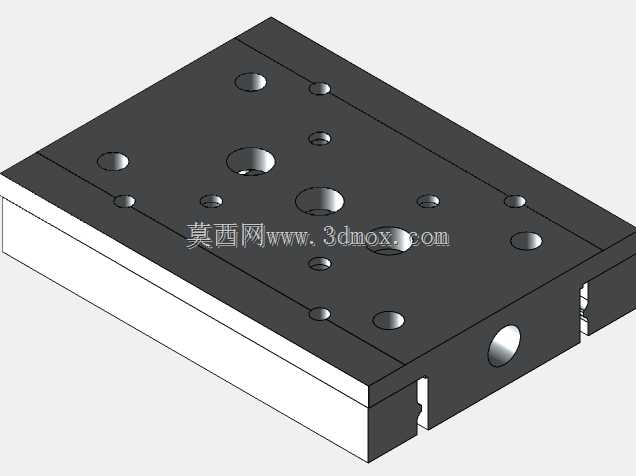

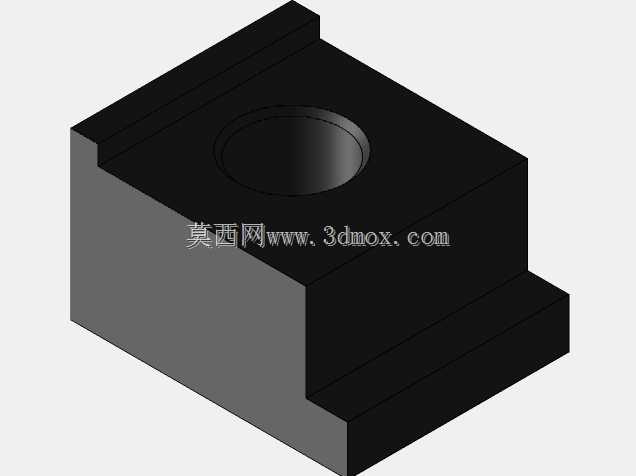

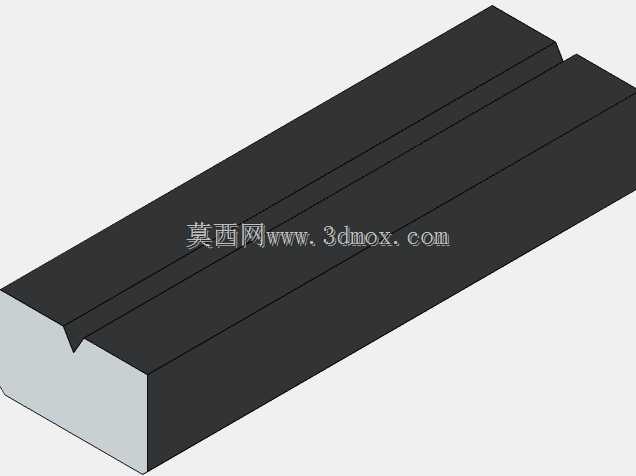

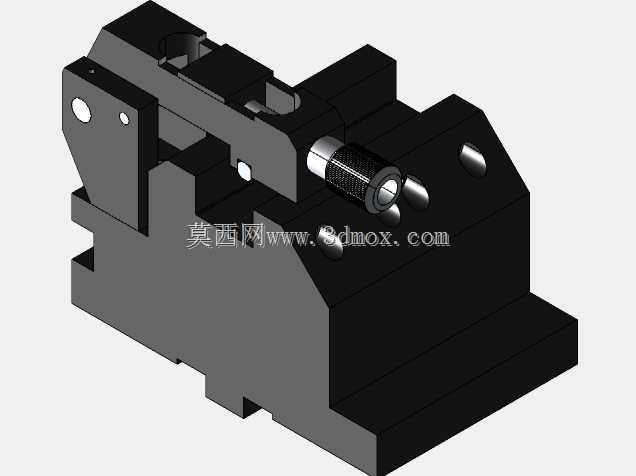

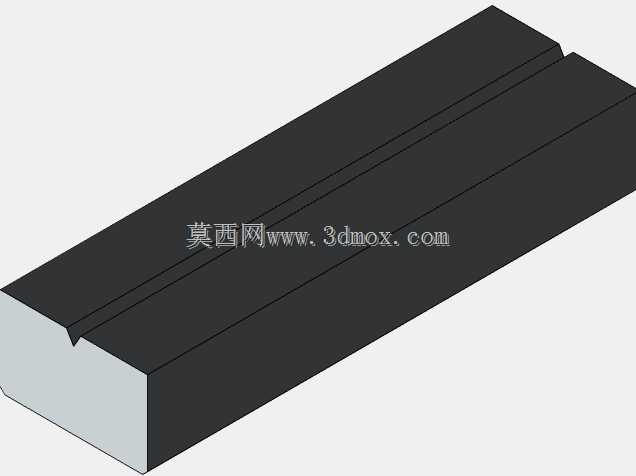

　　安装边界方面，所有组件的安装基准面平面度都控制在0.01mm以内，保证与光学平台贴合时没有间隙，单个调整组件的最大外轮廓尺寸控制在100mm范围内，不会占用过多实验台空间，多个组件组合搭建复杂光路时也不会出现结构干涉。组件之间的连接采用标准螺纹接口，不同功能的部件可以自由组合，不需要额外加工转接件，能快速搭建出不同布局的实验光路。其中的小型固定块用于光路中挡板、滤光片等小型元件的装夹，采用侧方锁紧结构，元件插入后拧紧侧方顶丝即可固定，顶丝前端采用尼龙材质，不会夹伤元件表面。

　　整套组件的结构设计充分考虑了实验室使用的实际场景，所有棱角都做了倒圆角处理，避免安装过程中划伤操作人员，外露的调节旋钮都做了滚花处理，戴实验手套也能顺畅调节，不会出现打滑。每个部件的重量都经过优化，在保证结构刚性的前提下尽可能减轻重量，降低对光学平台的负载，同时也方便实验人员快速挪动调整位置。部件之间的配合公差都按照精密机械装配要求设计，活动部件的运动顺畅无卡滞，锁紧部件的锁紧力足够，不会因为长期使用出现锁紧失效的问题。
