电位均衡用圆形插头连接器结构设计

　　在工业电气系统的等电位联结施工场景中，这类圆形插头连接器承担着不同金属构件、设备壳体之间的电位均衡导通作用，避免不同部件间因电位差产生静电积累、漏电打火或是信号干扰问题，常见于轨道交通车辆接地回路、工业控制柜等电位排延伸连接、大型自动化生产线机架跨接、风电塔筒内部环形接地支路等场景，相比普通的螺栓压接跨接方式，插拔式的结构能大幅提升现场装配与后期运维的拆装效率，同时能保证连接界面的接触压力稳定，避免长期运行中因振动、温度形变导致的接触电阻升高问题。

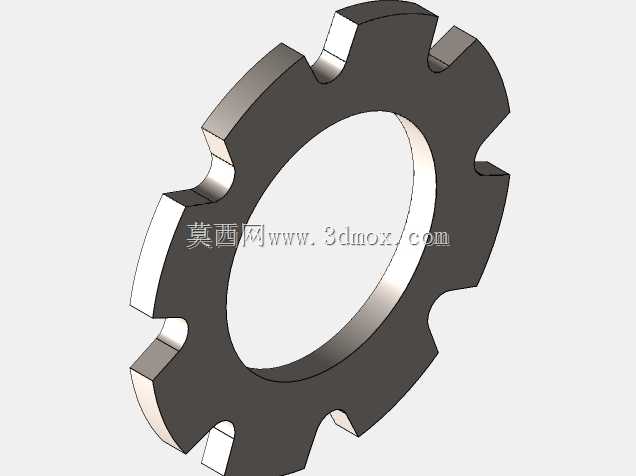

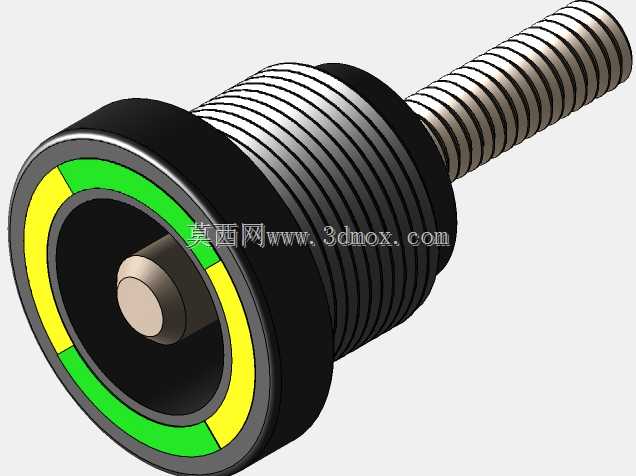

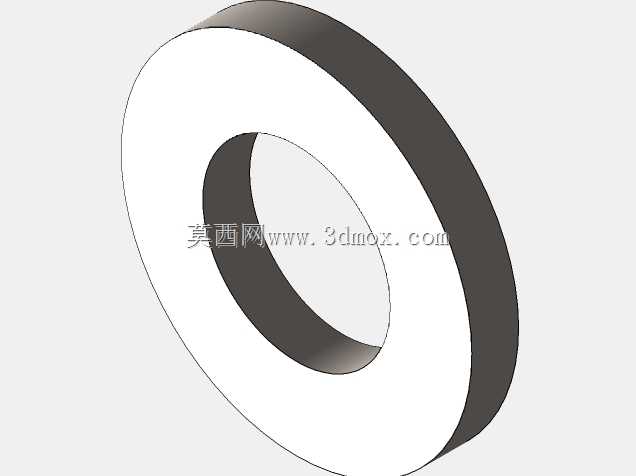

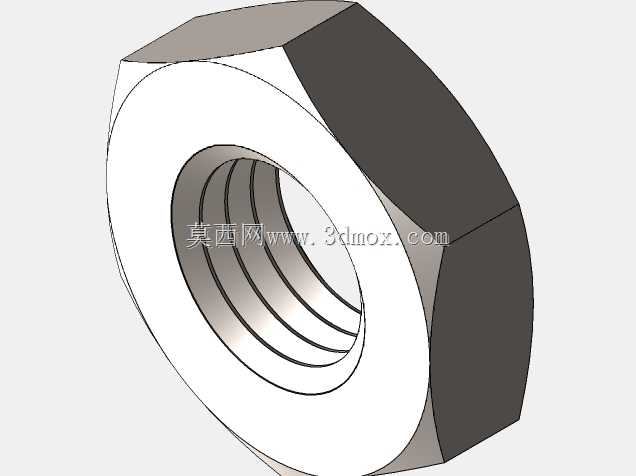

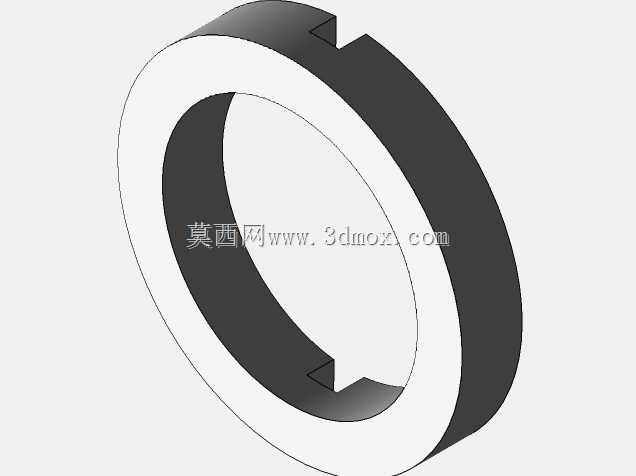

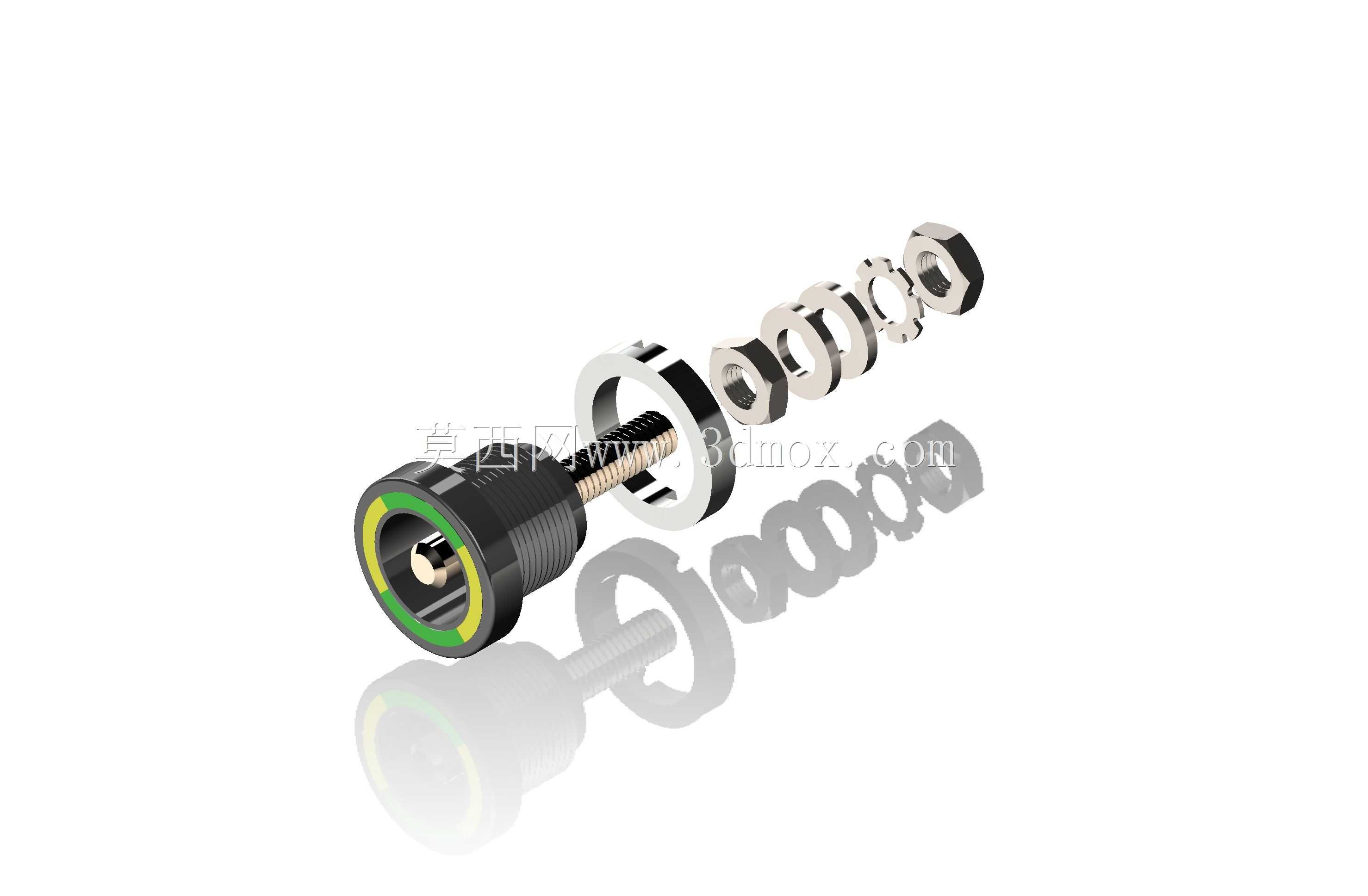

　　从拆解的结构组成来看，整个连接器采用同轴式布局，最外侧是带防滑滚花的绝缘外壳，采用工程塑料注塑成型，外壳前端做了导向倒角，能在盲插场景下快速对准对接端，避免插针歪斜受力变形；外壳内侧嵌装了金属屏蔽衬套，衬套尾部带外螺纹结构，配合锁紧螺母可以完成连接器在设备面板、机架安装孔上的固定，安装时可根据面板厚度调整螺母锁紧位置，适配1.5mm到6mm厚度的安装板材，安装孔直径匹配行业通用的M12圆形连接器开孔尺寸，无需额外改孔就能直接替换同规格的其他同类型连接器，降低选型替换的适配成本。

　　接触组件部分采用了冠簧式接触结构，中心接触件与外圈接触件之间通过绝缘隔套分隔，保证不同导通回路之间的绝缘电阻满足电气间隙要求，冠簧的多触点接触设计能在插合后形成多个并行的导电通路，即使单个触点因氧化、灰尘附着出现接触不良，其余触点仍能保证回路导通，整体接触电阻可控制在毫欧级，满足大电流等电位导通的载流要求；接触件尾部采用焊杯式结构，适配1.5平方到2.5平方的多股铜芯接地线，焊接后可通过尾部的橡胶密封塞完成线缆出口处的密封，达到IP67的防护等级，能在有粉尘、喷淋水的户外工业场景下长期使用，避免水汽进入连接器内部造成金属件锈蚀、绝缘性能下降。

　　内部的弹性部件采用圆柱螺旋压缩弹簧，装配在锁紧衬套与外壳之间，插合过程中弹簧被压缩，提供持续的轴向预紧力，保证插合到位后接触件之间的贴合压力不会因温度变化产生的材料热胀冷缩而衰减，同时在设备运行产生持续振动的工况下，弹簧的预紧力能抵消振动带来的轴向窜动，避免连接器出现松脱、接触间断的问题；所有金属结构件表面都做了镀镍处理，既提升了金属件的防腐蚀能力，也能降低接触表面的氧化速率，保证长期使用后的接触性能稳定，镀镍层的硬度也能提升插合面的耐磨性能，反复插拔500次后接触电阻的上升幅度仍能控制在初始值的20%以内，满足工业场景下的使用寿命要求。

　　设计过程中针对安装边界做了充分的适配考量，连接器整体插合后的总长度控制在42mm，尾部出线的弯曲半径预留了10mm的空间，在狭窄的设备舱、布线槽内安装时不会与周边的线缆、结构件产生干涉；连接器的锁紧方式采用了卡扣式快锁结构，插合到位后会发出清晰的卡扣反馈声，现场施工人员无需额外工具就能确认连接到位，拆卸时只需向后拉动锁紧套即可完成分离，相比螺纹锁紧的连接器，单人操作的拆装时间能缩短70%以上，非常适合批量布线的施工场景。

　　从功能特性来看，这款连接器除了承担等电位导通的核心作用外，外壳的绝缘结构能避免安装过程中操作人员误触带电部位的风险，金属屏蔽衬套还能实现线缆屏蔽层的360度端接，降低外界电磁干扰对相邻信号线缆的影响，在有变频设备、伺服驱动的强电磁干扰场景下，能有效提升整个电气系统的抗干扰能力；所有非金属材料都选用了阻燃等级达到V0级的工程塑料，在出现异常过流、局部高温的情况下不会出现明火蔓延，满足工业电气设备的阻燃安全要求。
