诺信EFD点胶阀全系列适配配件结构

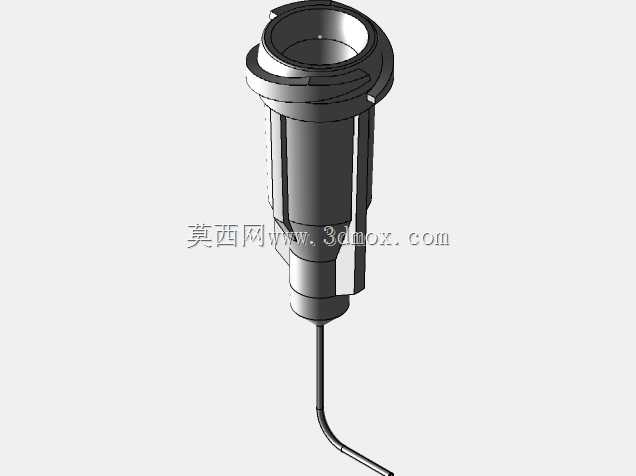

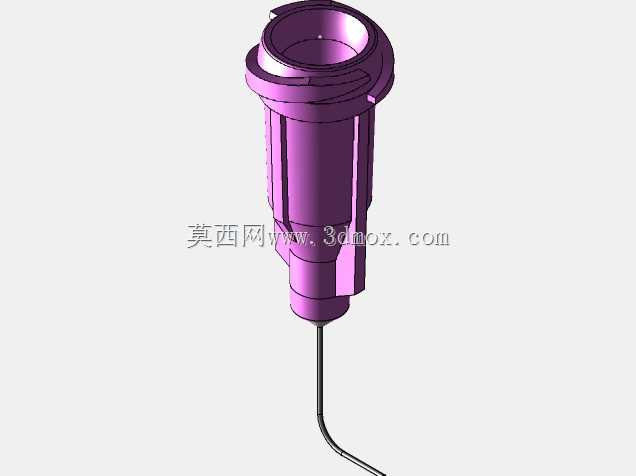

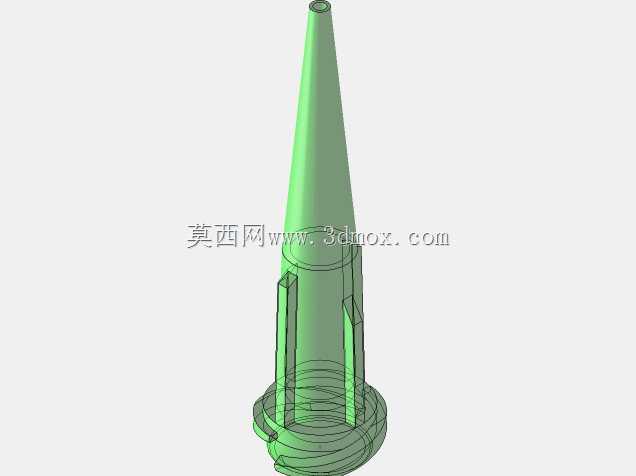

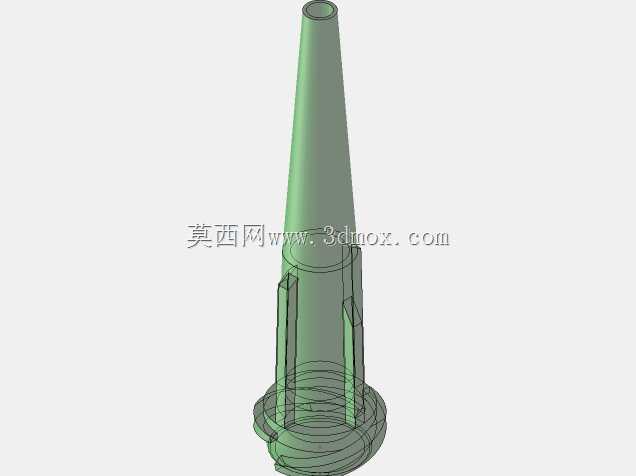

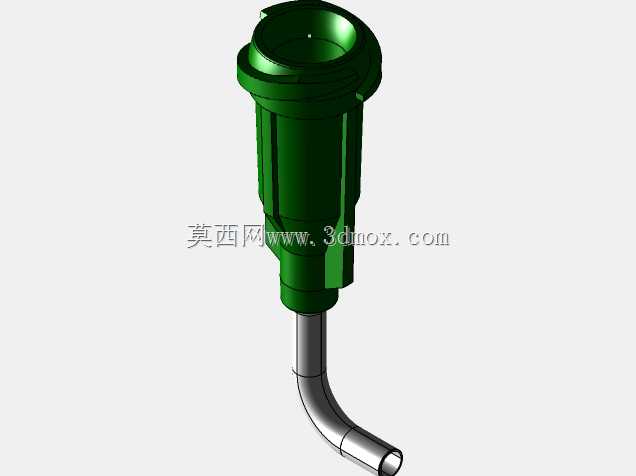

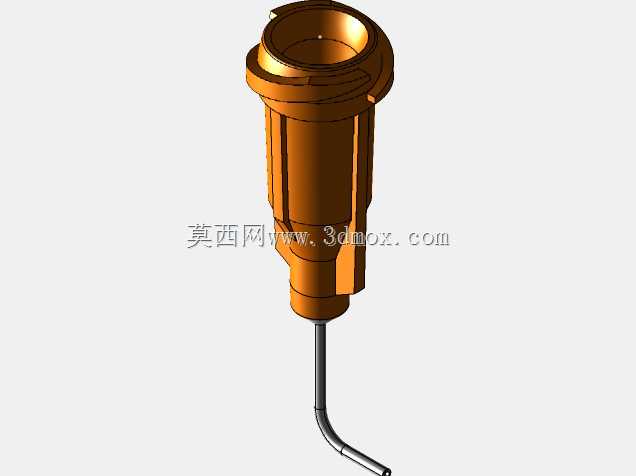

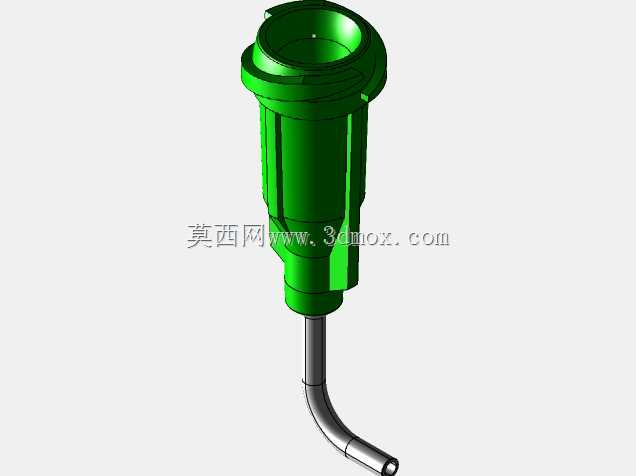

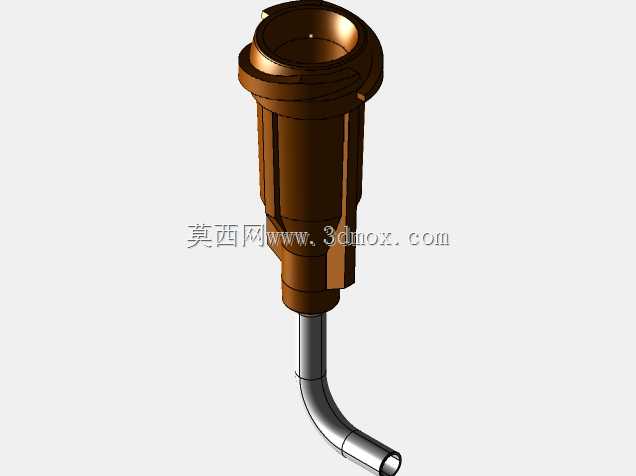

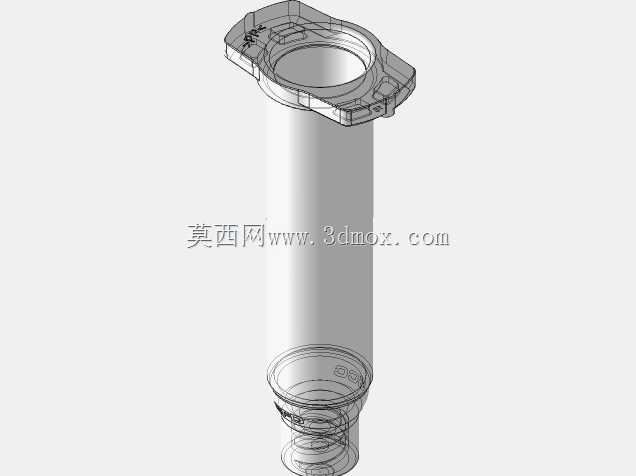

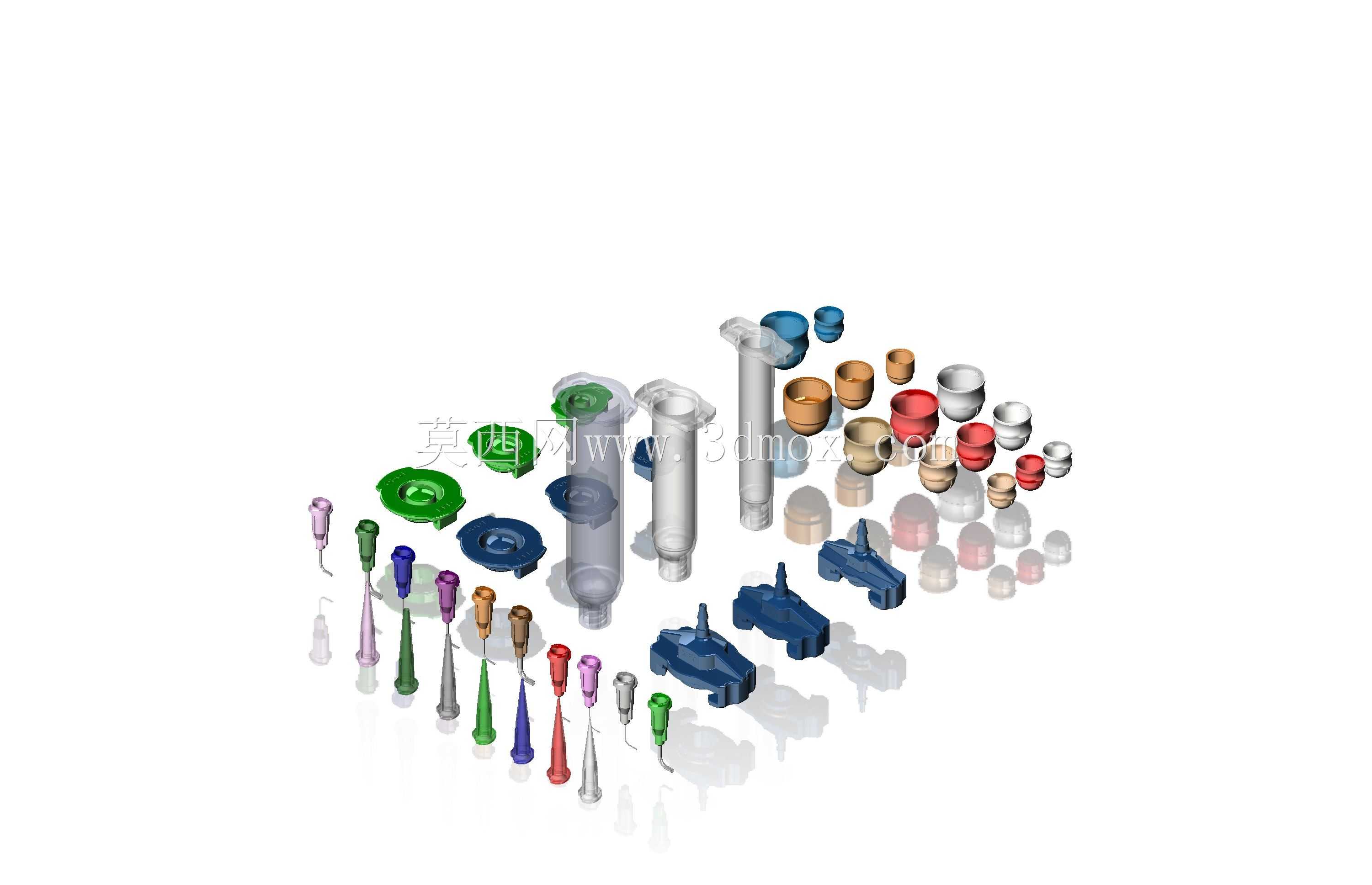

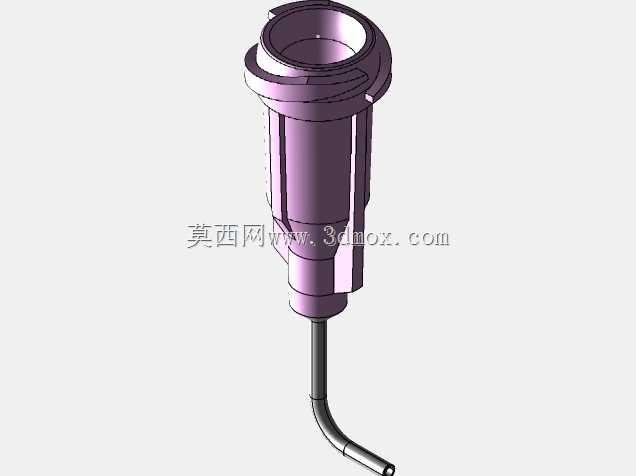

　　这套三维结构覆盖了诺信EFD流体点胶作业全链路的配套零件，从点胶终端的针嘴、中间连接的适配接头、到阀体端的密封堵头、储料卡筒配套端盖都做了完整的结构还原，所有零件的配合公差都按照实际工业装配要求做了对应预留，能直接导入点胶设备的整机装配方案里做干涉校验，不用再单独测绘零散配件的安装尺寸。在电子制造的SMT点胶工位、新能源电池模组的涂胶工位、医疗器械的微量试剂涂布工位，这类配件是点胶系统里更换频率最高的消耗类结构件，不同规格的针嘴对应不同的出胶量要求，从0.15mm内径的高精度微量点胶嘴，到1.6mm内径的大流量涂胶嘴，覆盖了从银浆点涂、底部填充胶涂布到结构胶宽幅涂覆的全场景需求，不同长度的针嘴还能适配深腔工件的点胶作业，

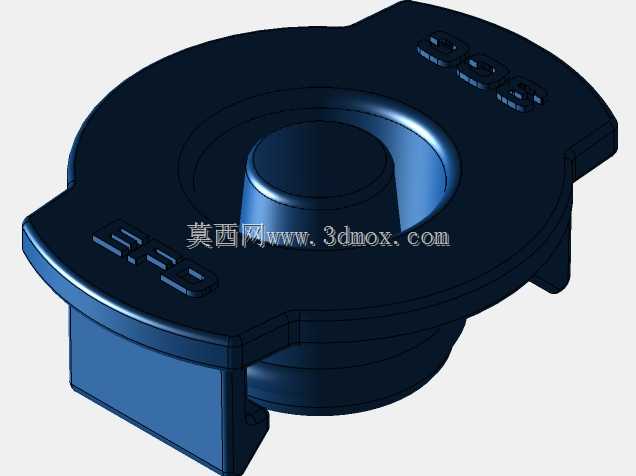

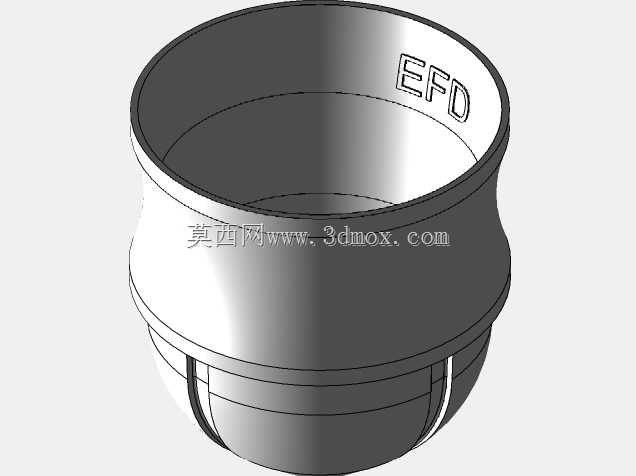

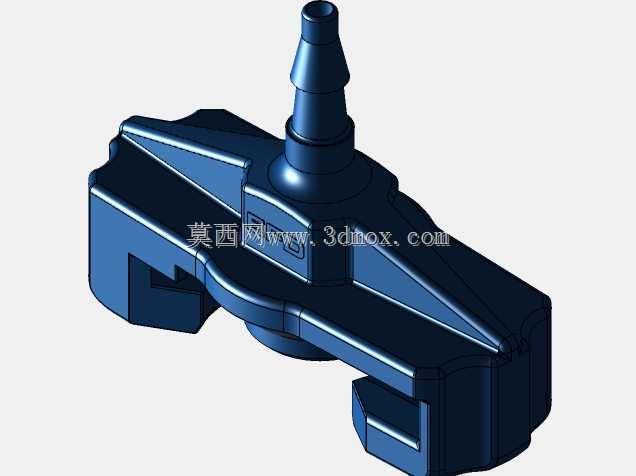

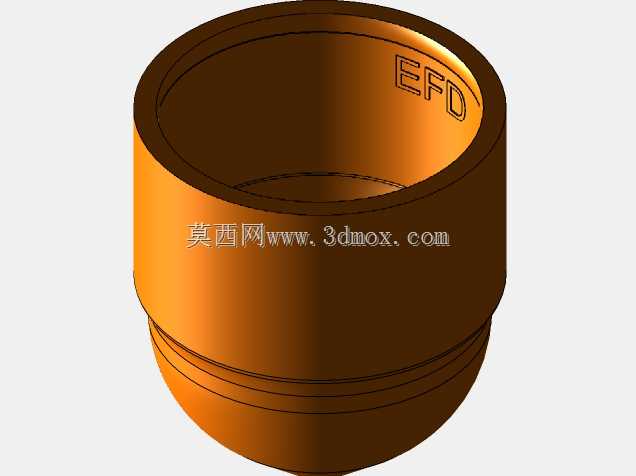

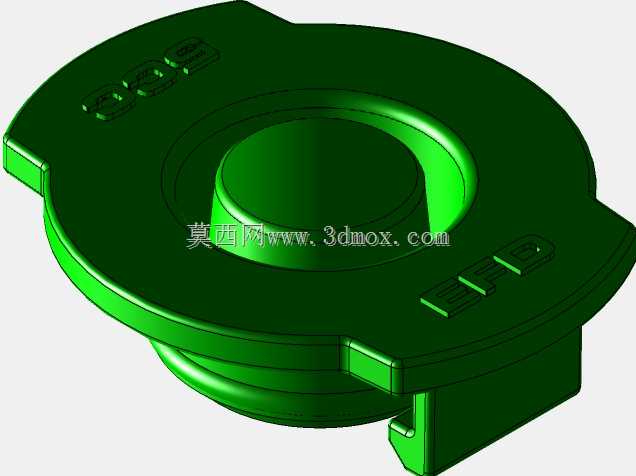

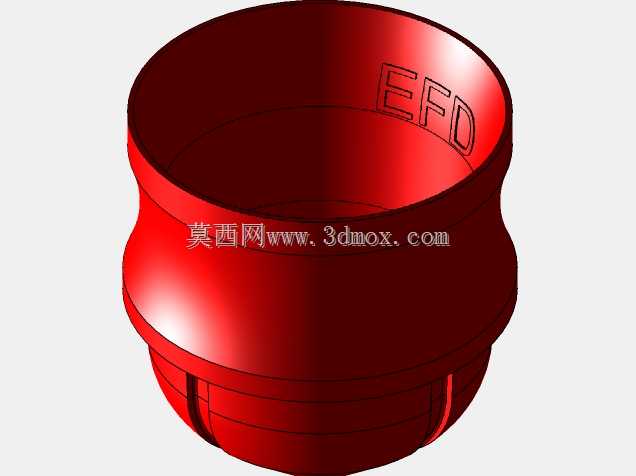

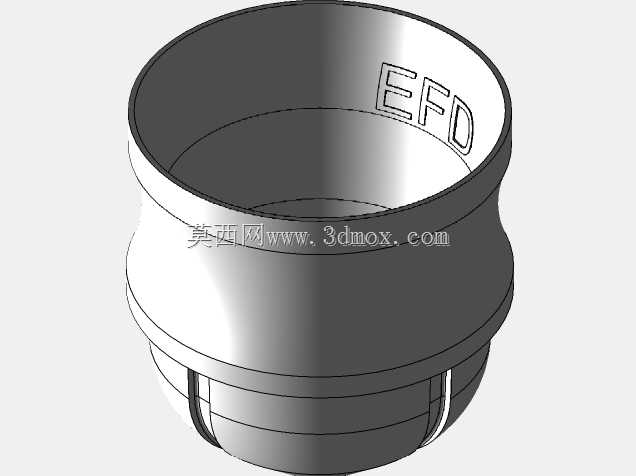

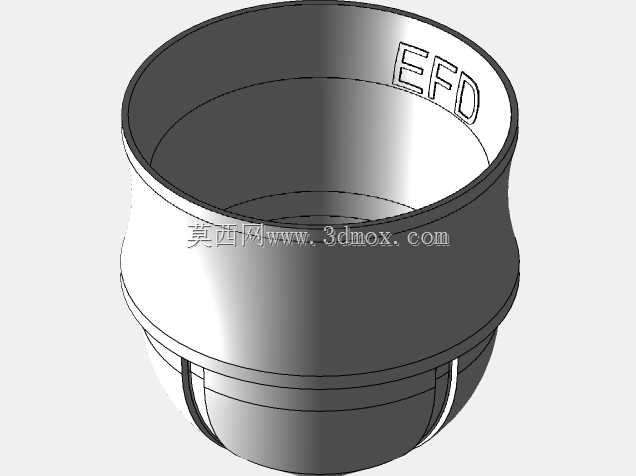

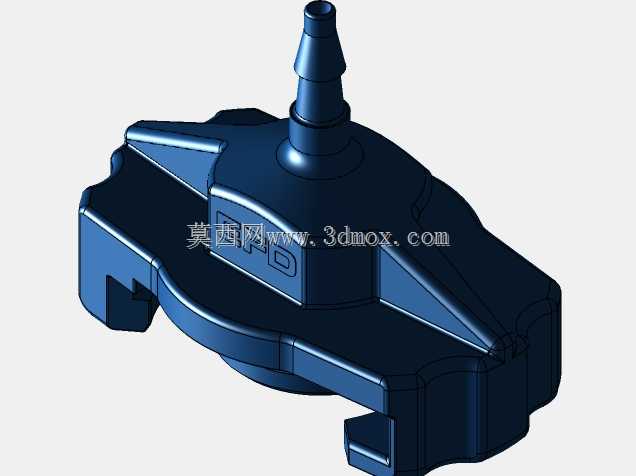

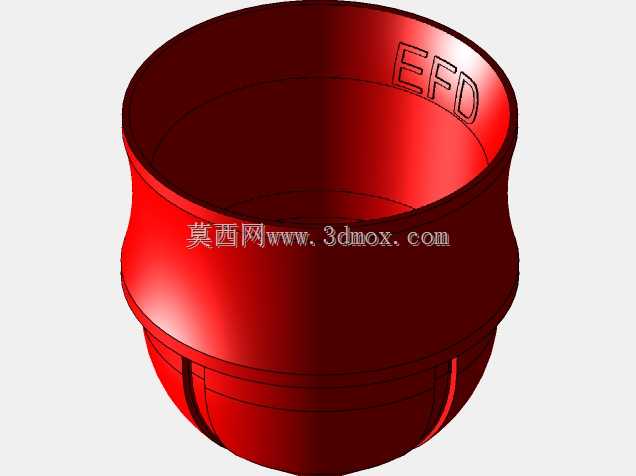

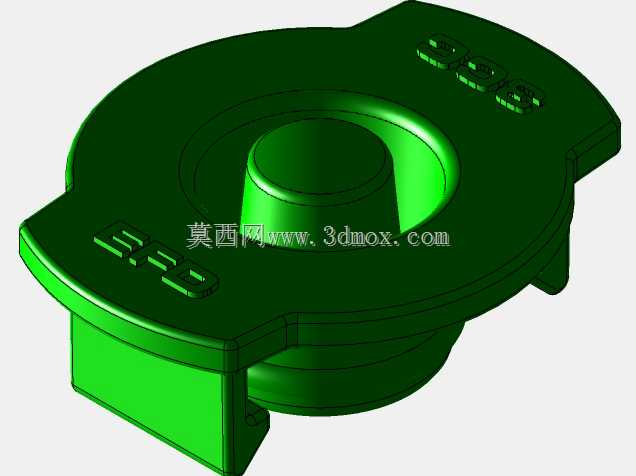

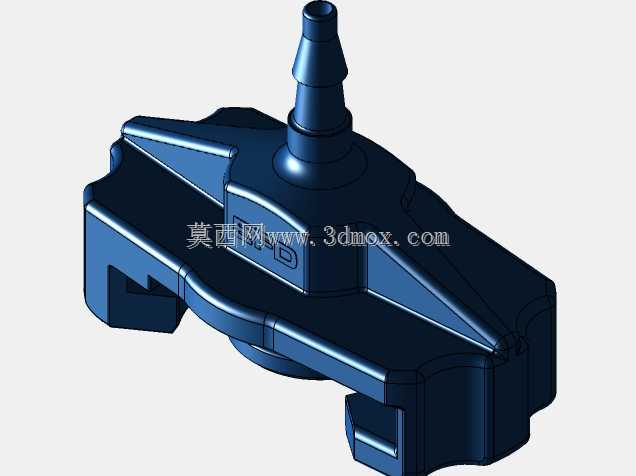

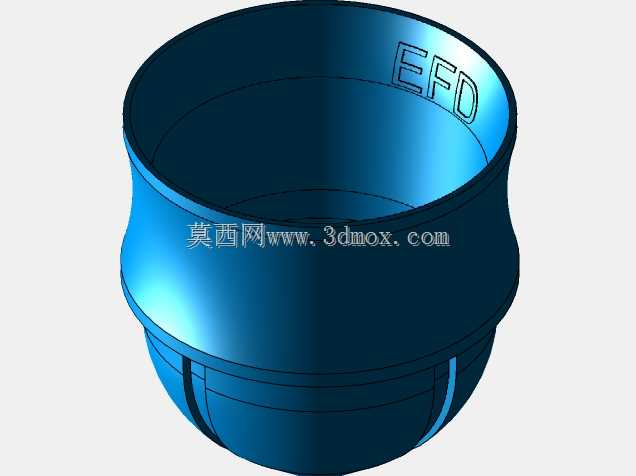

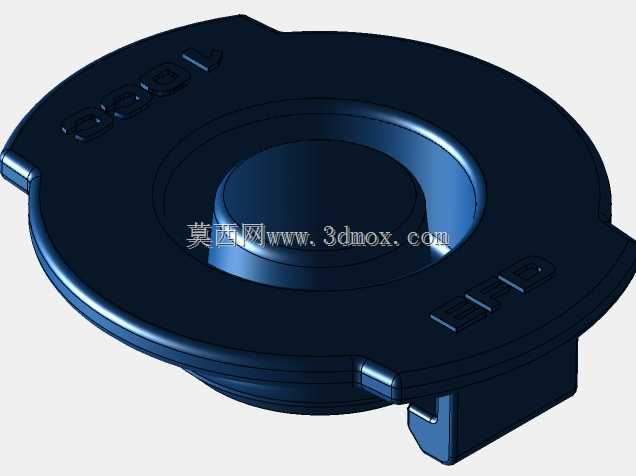

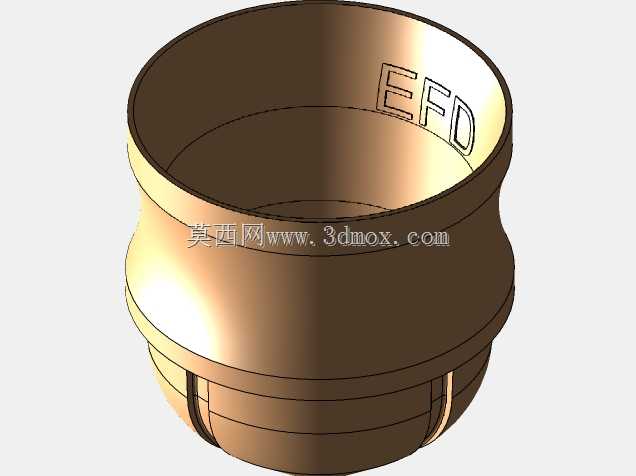

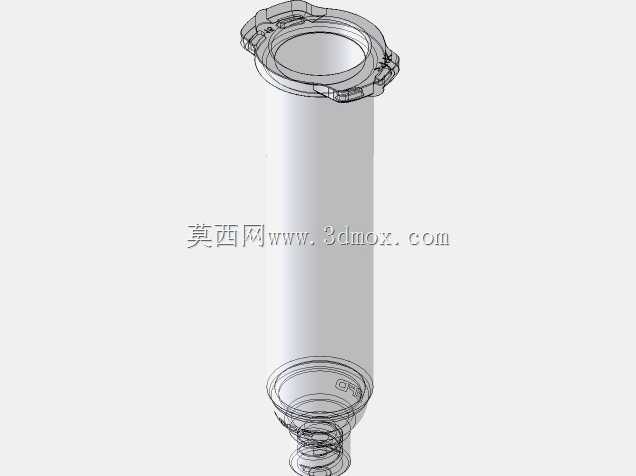

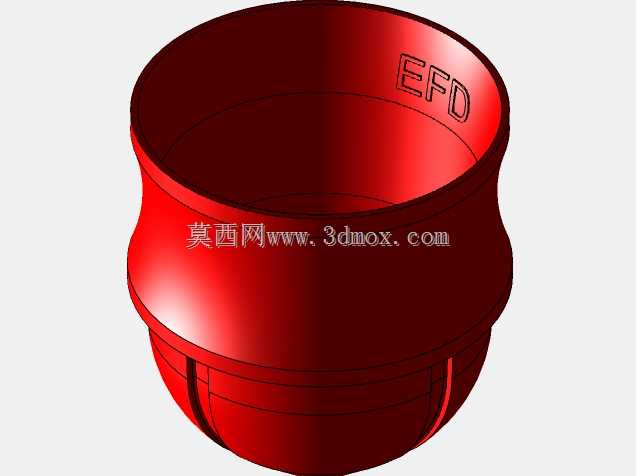

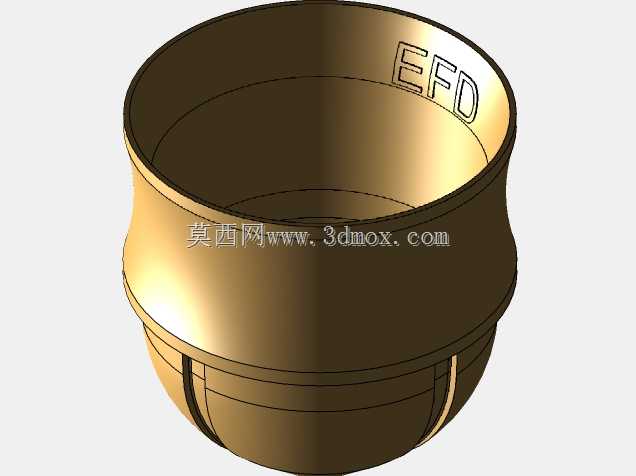

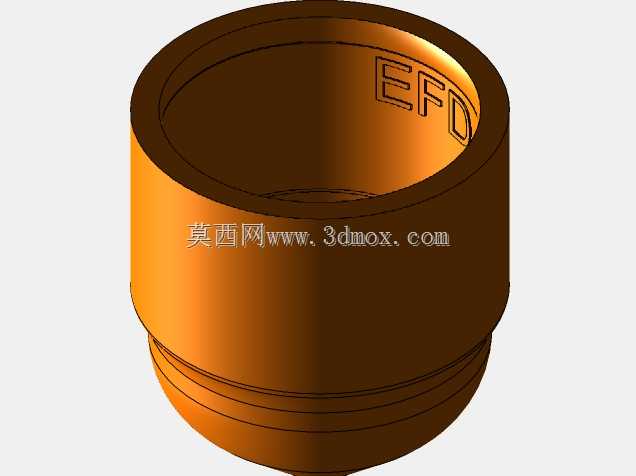

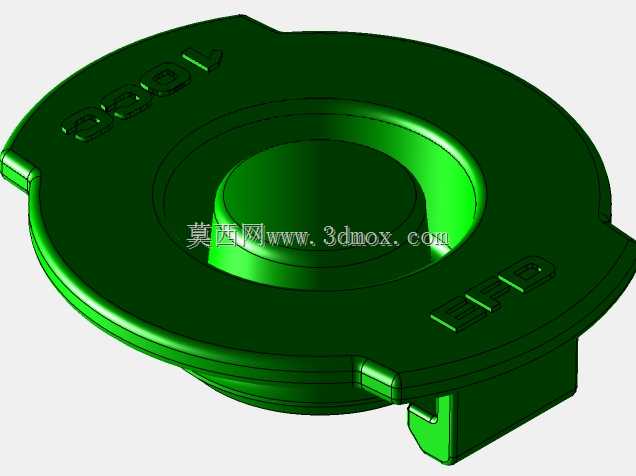

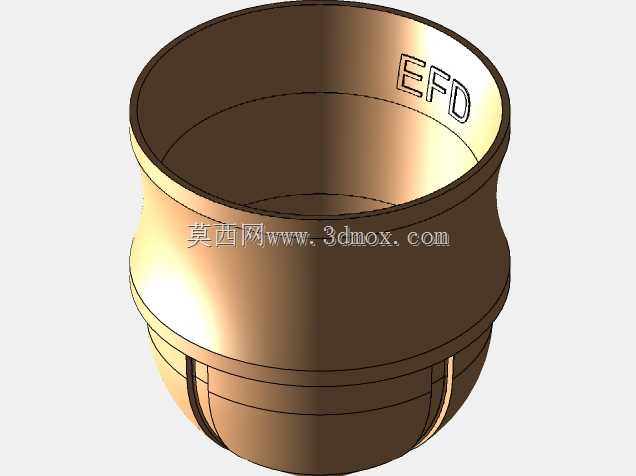

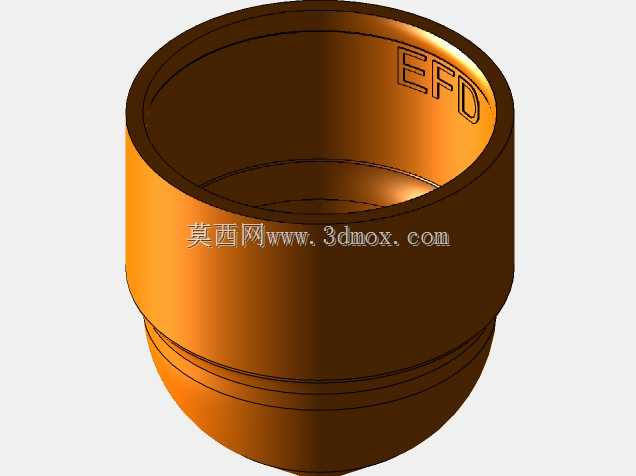

　　避开工件侧壁的干涉。配套的转接头做了多规格的口径适配，能兼容3cc、5cc、10cc、30cc等不同容量的标准点胶针筒，也能直接对接诺信EFD系列的固定式点胶阀、喷射阀的出料端，接头的锁紧结构采用了行业通用的鲁尔接头设计，锥面配合的密封角度完全符合流体连接件的通用标准，装配后不会出现溢胶、漏胶的问题，同时拆装不需要额外工具，手动就能完成更换，适配产线快速换型的需求。密封堵头和端盖类零件，分别对应针筒未使用时的出料端密封、储料端防尘密封，还有阀体闲置时的接口防护，不同颜色的端盖对应不同规格的针筒容量，现场作业时能通过外观颜色快速区分耗材规格，减少拿错配件的概率。整套配件的安装边界都做了统一的尺寸规范，所有和阀体、

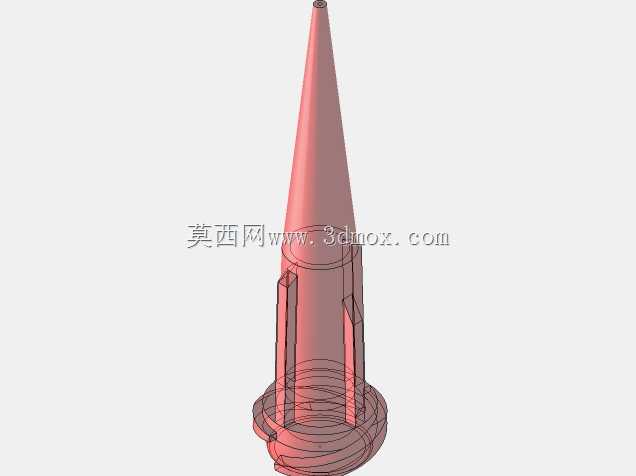

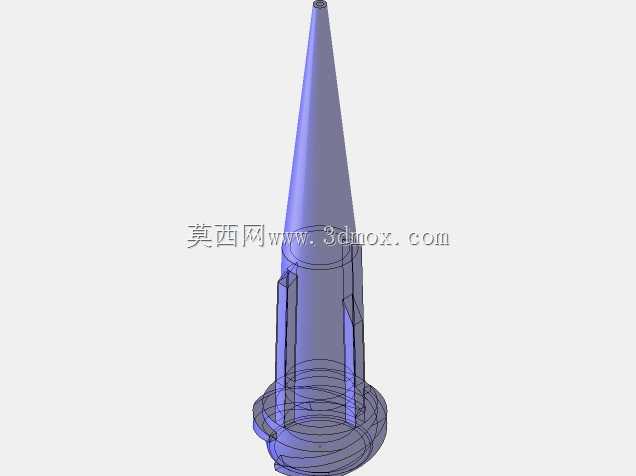

　　针筒配合的接口尺寸都和原厂配件保持一致，替换时不需要修改原有设备的安装结构，不管是做设备的备件三维台账，还是做点胶工装的改造设计，都能直接调用这些零件模型，省去逐个测绘的时间。设计时针对不同配件的使用场景做了结构优化，比如接触流体的针嘴内壁做了光滑过渡的锥面结构，能减少胶液残留，避免高粘度胶液在针嘴内部固化堵塞；接头的锁紧部位做了防滑的滚花结构，手上沾有少量胶液时也能顺利拧动；密封端盖的内圈做了环形的密封筋，和针筒端面配合时能形成可靠的线密封，长时间存放胶液也不会出现干涸、漏液的问题。在做点胶工位的布局设计时，可以直接调用这些配件模型，模拟点胶头移动时和工件、工装夹具的空间间隙，提前预判针嘴长度是否合适、

　　接头部位会不会和工件凸台产生碰撞，尤其是在多阀并排布置的高精度点胶设备上，每个配件的外形尺寸都精准还原，能有效避免装配后才发现干涉的问题，减少现场改机的工作量。另外不同规格的配件都做了独立的结构分组，选型时可以根据实际工艺要求直接调取对应规格的零件，不需要在整套模型里反复筛选，比如需要0.25mm内径的点胶嘴搭配5cc针筒的配置，直接选中对应规格的针嘴、适配接头、针筒端盖就能完成子装配体的搭建，大幅提升结构设计的效率。
