Schurter-DC21系列不带滤波电源输入模块

　　在各类工业电控设备、小型机电装置、桌面型测试仪器的柜体面板设计中，电源输入模块是连接外部供电与内部电路的核心交互部件，本次涉及的Schurter-DC21系列不带线路滤波器的电源输入模块，就是针对无需额外滤波处理的供电接入场景开发的集成化部件。这类模块常被应用在中小型工控终端、实验室台式检测设备、小型自动化控制单元的侧面板或后面板位置，替代传统分离式的插座、开关、保险丝座组合，减少面板开孔数量，简化柜体内部的布线工序，降低装配环节的接线错误率。

　　从功能特性来看，该系列模块将AC电源输入插座、设备电源通断开关、保险丝容纳结构整合为单一整体部件，省去了设计人员分别选型三个独立元件再做适配的工作量，不同子型号对应不同的开关配色与标识，可匹配不同地区的供电规范与设备操作习惯，不带线路滤波器的设计，让模块整体占用的纵深空间更小，适合内部安装空间局促、供电回路已在板级集成滤波电路的设备使用，避免重复配置滤波元件造成的成本浪费与空间占用。

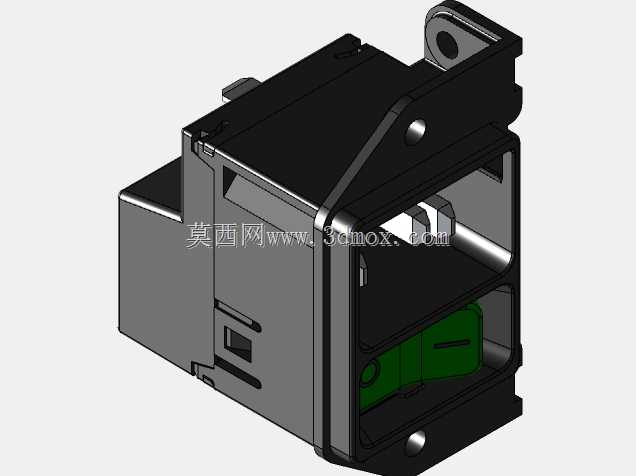

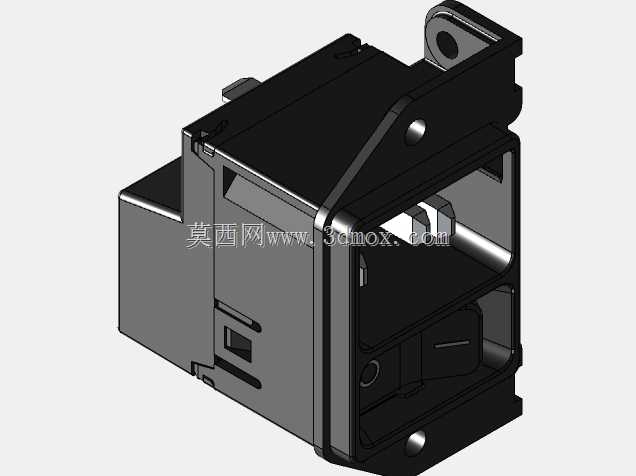

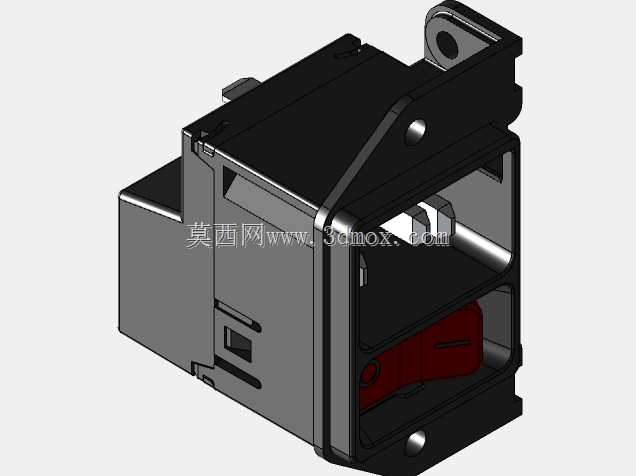

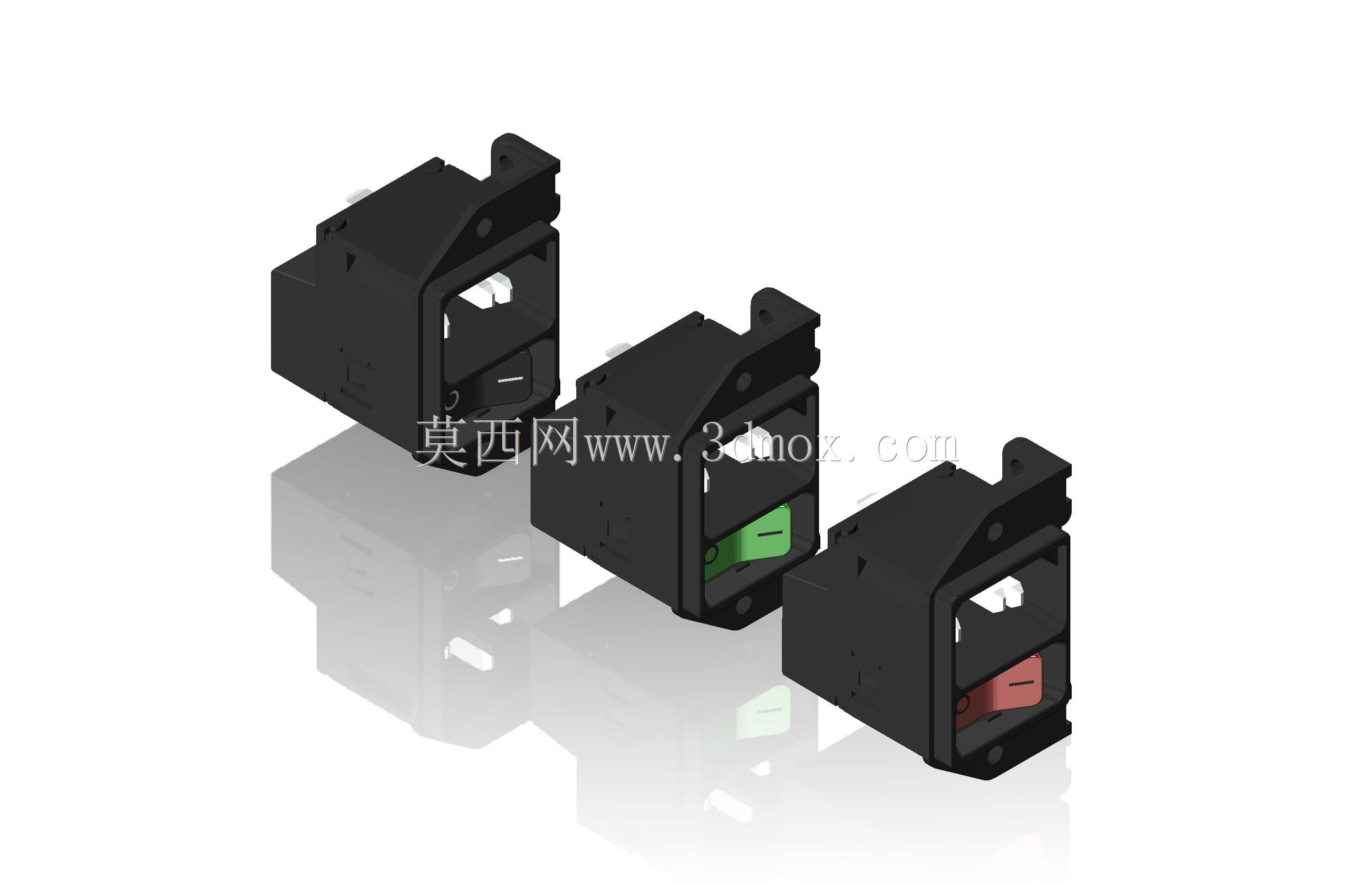

　　设计思路上，该系列模块采用卡扣式安装结构，面板侧预留的安装卡扣可直接卡入标准尺寸的面板开孔，无需额外的固定螺丝或压片，装配时仅需从面板外侧将模块推入开孔即可完成固定，大幅提升产线装配效率。模块的接线端位于部件后侧，采用螺丝压接式接线端子，适配常规线径的设备供电导线，接线时无需特殊工具，普通十字螺丝刀即可完成接线操作，端子旁预留清晰的极性标识，避免火线零线接反的施工问题。开关操作端位于模块正面的插座旁，操作行程清晰，拨动手感阻尼适中，设备操作人员可快速识别开关状态，不同子型号的开关采用红、绿等差异化配色，可对应设备的主电源、备用电源等不同回路的通断控制，方便现场运维人员快速区分操作对象。

　　从外形尺寸与安装边界来看，该系列模块的面板外露部分采用统一的矩形轮廓，适配行业通用的标准面板开孔尺寸，设计人员在做柜体面板开孔时无需单独定制开孔模具，采用常规的标准开孔工装即可完成加工。模块后侧的接线区域预留了充足的导线弯曲空间，不会因为导线弯折半径不足导致接线端子受力松脱，模块整体的外壳采用阻燃级工程塑料材质，满足电气部件的绝缘与阻燃要求，外壳的棱角处均做了圆角过渡处理，装配过程中不会划伤操作人员手部，也不会刮伤柜内的其他导线绝缘层。

　　在实际设备选型应用中，这类集成式电源输入模块相比分离式元件，在面板上的外露边缘缝隙更小，可达到更好的面板防尘效果，适合应用在有一定防尘要求的车间现场设备上，模块的插座部分采用标准的三孔AC接口，适配常规的国标电源线，无需定制特殊规格的供电连接线，降低设备的后期运维配件成本。不带滤波器的版本，因为内部省去了滤波电感、电容等元件，整体重量更轻，对面板的承重要求更低，即便是厚度较薄的塑料设备外壳，也能稳定安装不会出现面板变形的问题。在三维建模过程中，该模块的卡扣位置、接线端子高度、开关拨杆的活动行程都做了精准的尺寸还原，设计人员在做设备整体装配干涉检查时，可直接验证模块与柜内其他部件、面板外侧的操作空间是否存在冲突，提前规避装配阶段才发现的尺寸不匹配问题，缩短设备的整体开发周期。
