TE系列MTA-156直角摩擦锁电连接器结构

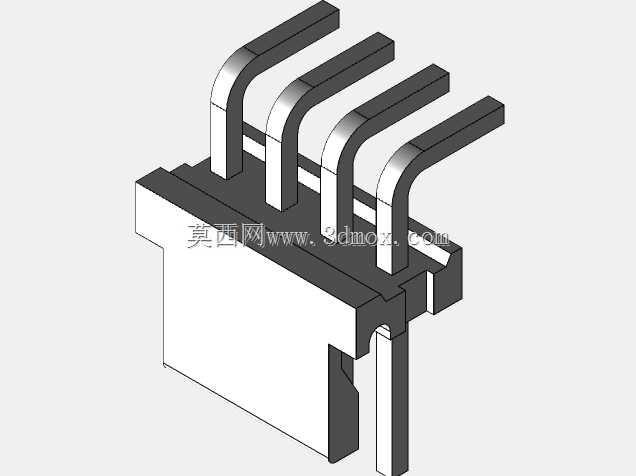

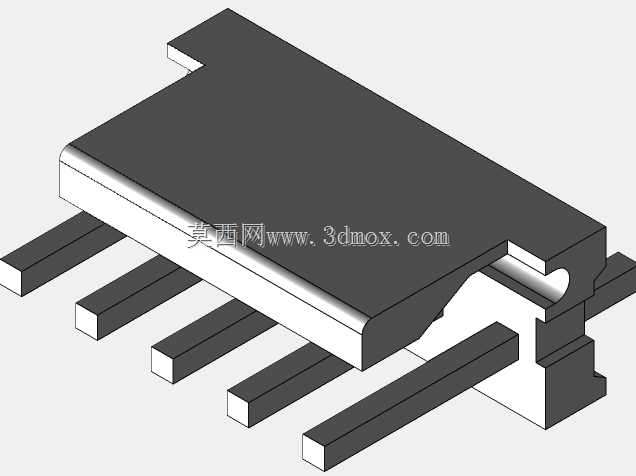

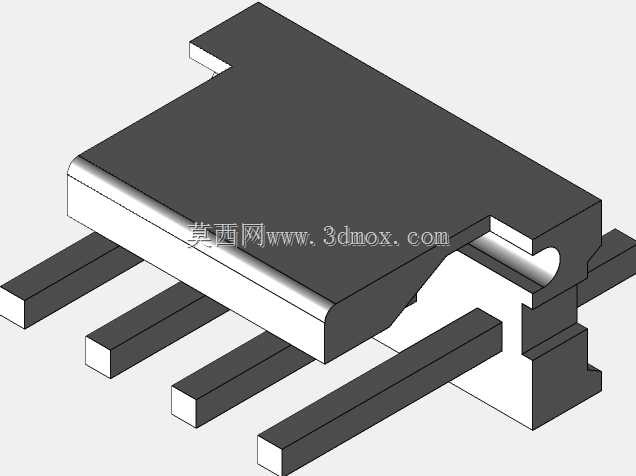

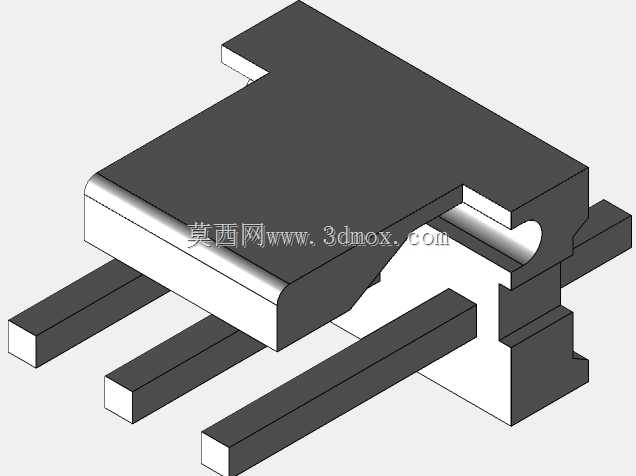

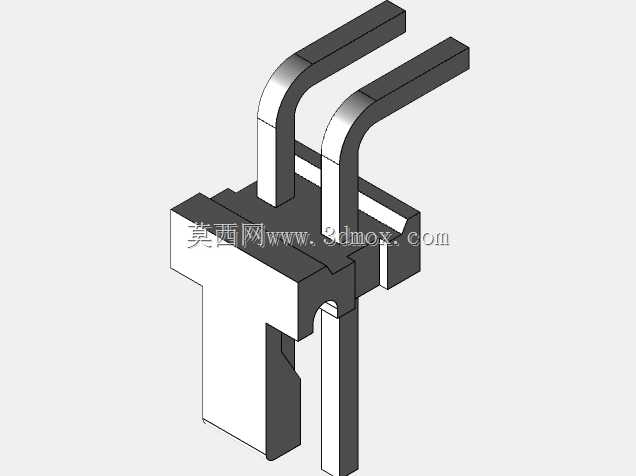

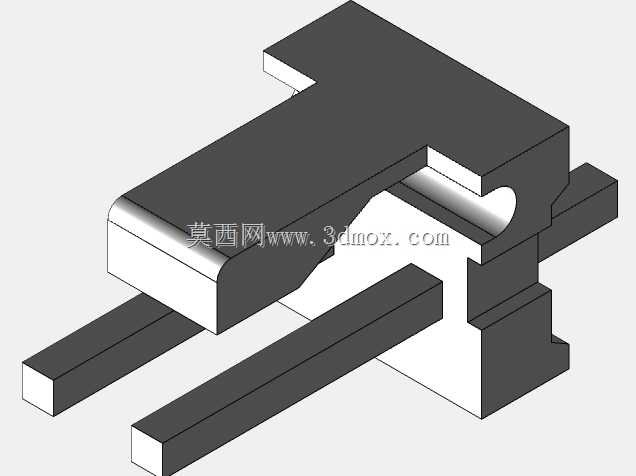

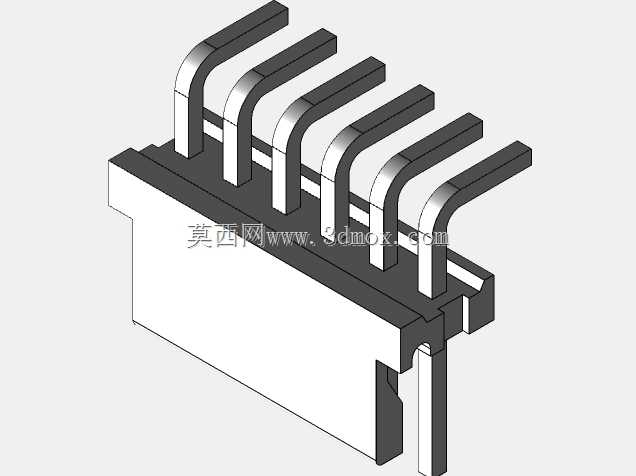

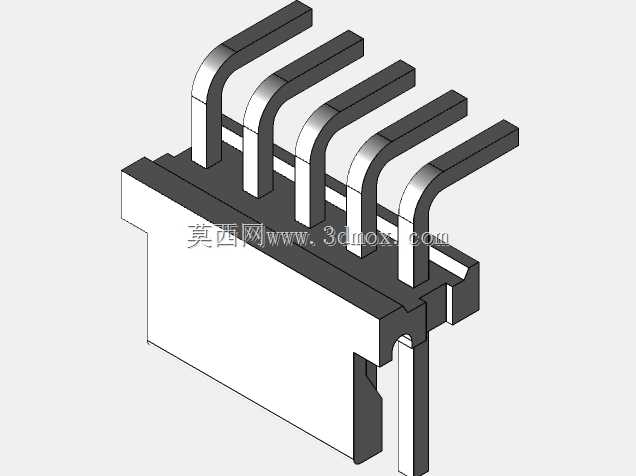

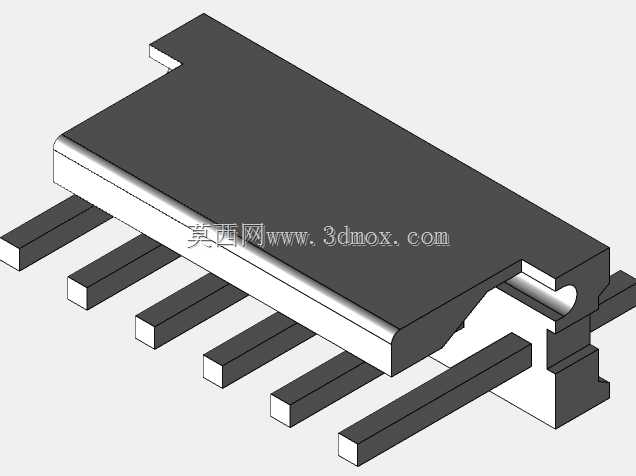

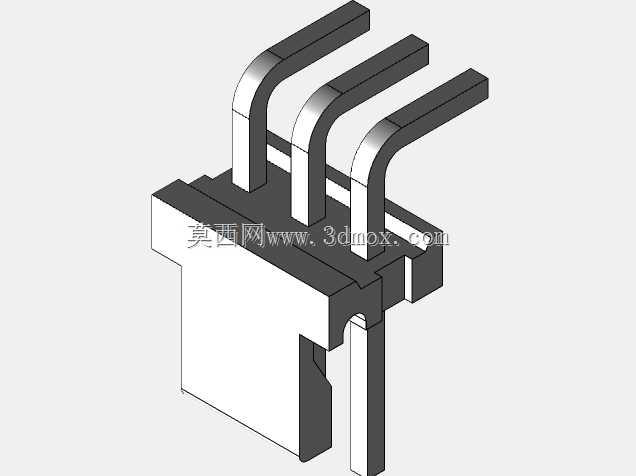

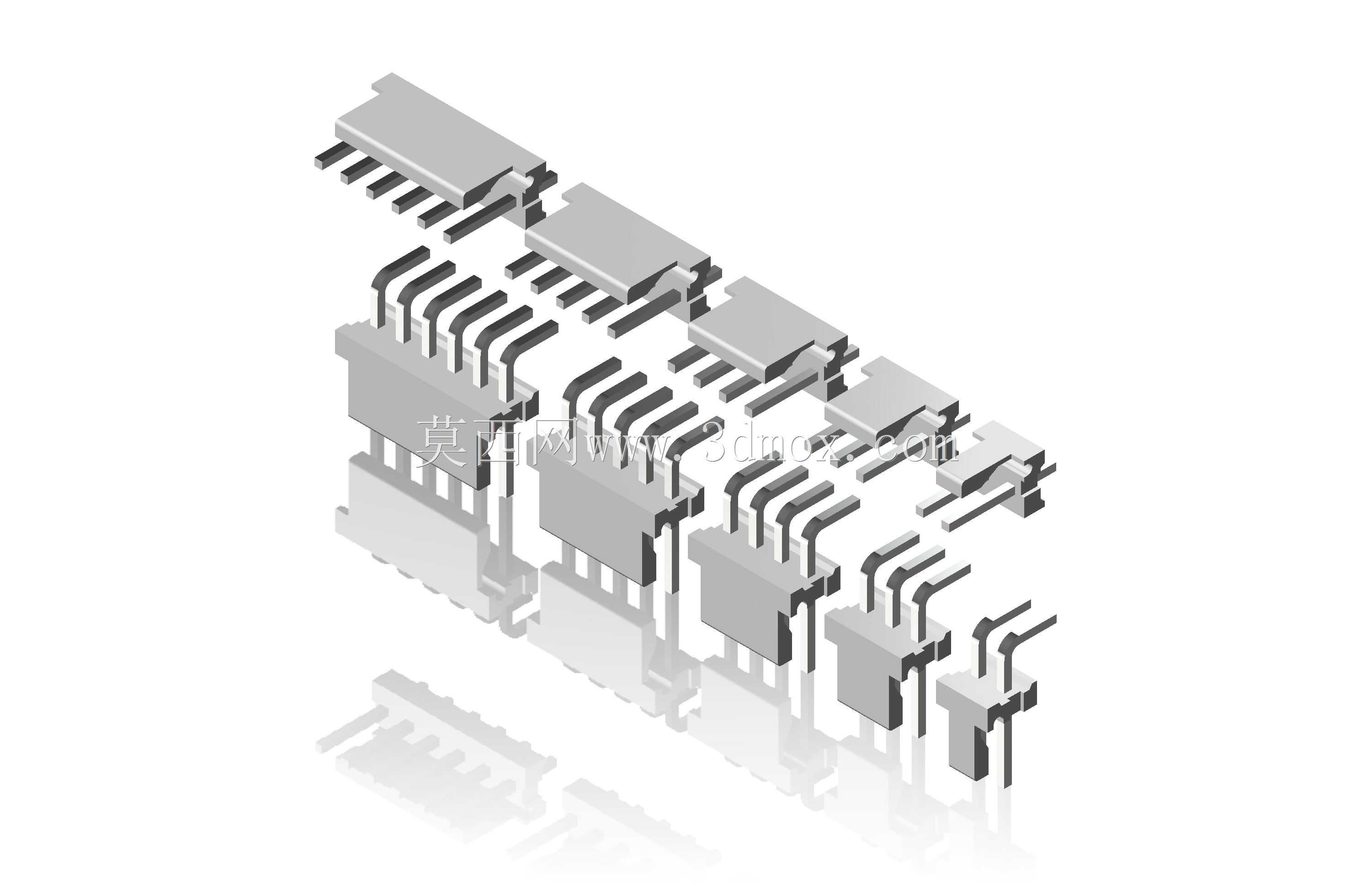

　　在工业控制柜体、分布式IO模块、伺服驱动接线端这类需要频繁拆装维护的电气连接场景里，这类带直角摩擦锁结构的板端连接器一直是选型时的高频选项，很多做设备线束设计的工程师在做三维布线时，往往会因为连接器的安装边界、引脚伸出长度、锁止结构干涉问题反复调整走线位置，这个三维结构刚好把容易出问题的细节都做了完整还原。从实际使用场景来看，这类连接器主要用在PCB板侧的进线端，区别于普通直插式排针，它自带的摩擦锁收割台结构不需要额外加卡扣或者螺丝固定，插接线束端子的时候，靠接触片之间的预紧摩擦力就能把端子牢牢锁在塑壳内部，设备运行时的持续振动、车间里的温湿度变化都不会导致端子松脱退针，之前做过的锂电分拣线设备里，就用过同系列的连接器，

　　之前选普通排针的时候，设备运行三个月就出现过两次端子松脱导致的信号中断，换成这种带摩擦锁结构的之后，连续运行两年都没出现过接线故障。从结构设计思路来看，这款连接器的塑壳做了阶梯式的定位挡边，贴板安装的时候，挡边刚好卡在PCB板的安装孔边缘，不需要额外做定位柱就能保证焊接时引脚不会偏移，引脚部分做了两种结构，直段的镀锡圆柱是焊接端，过波峰焊的时候上锡均匀，不会出现虚焊连锡的问题，带弯头的镀锡方柱是接触端，和线束端子对接的时候，方柱的平面接触比圆柱的线接触导电面积更大，大电流通过的时候温升更低，长时间带载也不会出现塑壳受热变形的问题。做三维建模的时候，最需要注意的是安装边界的尺寸控制，这款连接器的引脚伸出塑壳底部的长度是标准的2.

　　6mm，刚好适配1.6mm厚度的PCB板，过板焊接之后背面的引脚露出长度控制在1mm以内，不会和板背面的贴片元件产生干涉，直角弯折的位置距离塑壳侧壁的距离留足了1.2mm的走线空间，线束从侧面出线的时候，不会和相邻的其他元件、线槽产生挤压，塑壳顶部的导向槽做了0.3mm的导入倒角，插接线束的时候不需要刻意对准，顺着导向槽就能把端子推到位，现场装配的时候能省不少对位的时间。很多新手工程师在选型的时候容易忽略锁止结构的尺寸，这款连接器的摩擦锁收割台是内嵌在塑壳内部的，外部没有突出的解锁按键，整体的外形宽度比同pin数的带锁连接器窄2mm左右，在排布密集IO接口的时候，相邻两个连接器之间只需要留1mm的间隙就能满足装配需求，

　　不会出现手指伸不进去没法拔插的问题。另外它的接触片是分段冲压成型的，弯折位置做了圆弧过渡，没有应力集中的尖角，反复拔插五百次以上也不会出现接触片断裂、弹性失效的问题，镀锡层的厚度控制在5μm以上，在有轻微腐蚀性气体的车间环境里，也不会出现接触点氧化导致的接触电阻变大问题。做设备整体三维装配的时候，要注意这款连接器的出线方向是平行于PCB板的，和直出式的连接器走线方向完全不同，布线的时候要给线束留出足够的弯曲半径，不要把线束折成死弯，避免线芯断裂，另外它的塑壳是耐高温的PA66材质，过回流焊的时候最高耐受260度的高温，不会出现塑壳融化变形的问题，焊接的时候不需要额外加高温治具保护，能简化SMT贴片的工艺流程。
