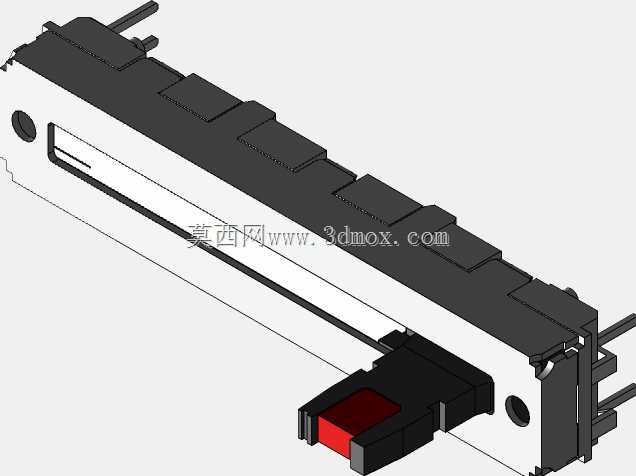

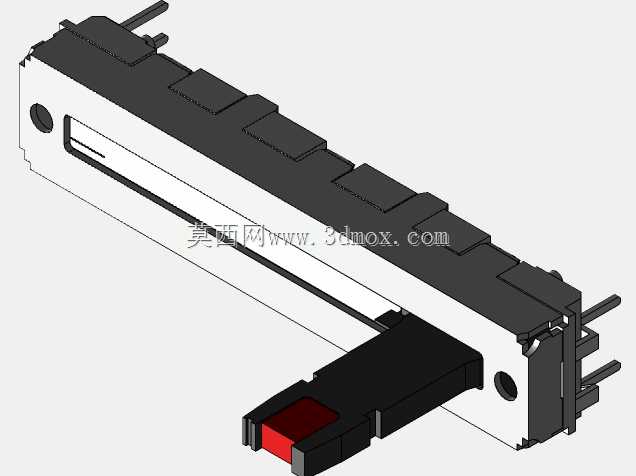

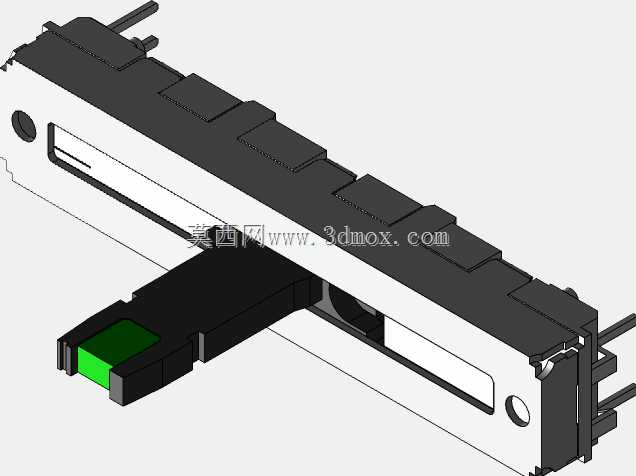

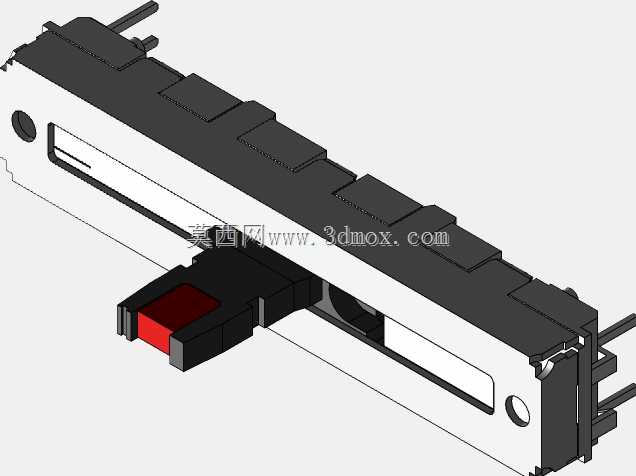

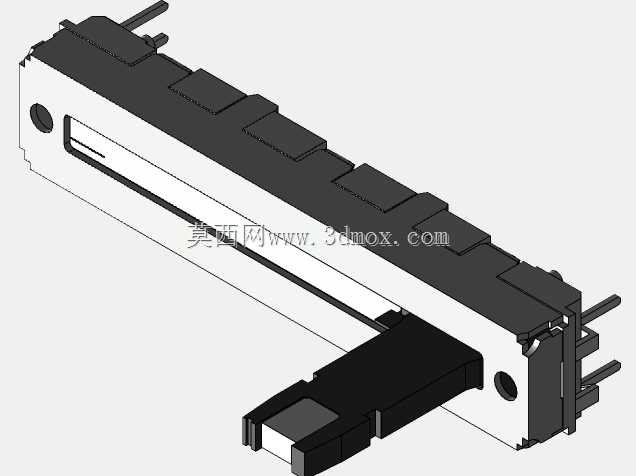

带多色LED指示的PTL30系列滑动电位计

　　这类带LED指示的滑动电位计，常被应用在音频调音台、工业控制操作台、测试仪器面板等需要直观反馈调节位置的场景中，操作人员无需额外查看参数显示屏，仅通过滑动柄旁的LED发光状态，就能快速识别当前调节档位是否处于预设区间，在多通道并行调节的工况下，能大幅降低误操作概率，提升参数调校的效率。从功能特性来看，该系列电位计在传统滑动变阻结构的基础上，集成了多色LED指示单元，可选琥珀色、绿色、红色、白色、橙色等不同发光色，不同发光色可对应不同的功能区间定义，比如红色对应参数超限区间、绿色对应正常工作区间、琥珀色对应预警区间，无需额外搭配外置指示灯，就能实现调节位置的可视化反馈，减少面板上的元件排布空间占用。从设计思路上，

　　建模时优先考虑了实际面板安装的适配性，整体采用直插式引脚布局，滑动轨道做了等距卡位设计，滑动柄的阻尼感做了分段适配，既可以满足快速粗调的顺滑滑动需求，也能在精调区间提供清晰的档位反馈，避免调节过冲。LED单元的排布紧贴滑动柄的运动路径，发光端正对面板外侧，光线不会被滑动结构遮挡，同时在电位计本体内部做了遮光隔层，避免不同位置的LED光线串扰，保证指示状态的辨识度。外形尺寸方面，该系列电位计采用标准化的长条形结构，本体宽度适配常规的面板开孔间距，引脚间距符合通用PCB板的布线规范，安装时可直接通过本体两侧的固定卡扣卡在面板开孔处，也可采用引脚焊接的方式固定在PCB板上，安装边界预留了足够的焊接操作空间，不会和周边的电容、

　　电阻等贴片元件产生结构干涉。滑动柄的突出高度适配常规的面板厚度，安装后滑动柄顶端和面板表面的距离符合人体工程学操作要求，手指拨动时不会蹭到面板表面，长时间操作也不会产生明显的不适感。内部的变阻单元采用耐磨碳膜基材，滑动触点做了镀金处理，能承受上万次的往复滑动磨损，保证长期使用后的参数稳定性，LED的供电引脚和变阻单元的引脚做了分区排布，布线时不会出现信号串扰，供电电压适配常规的弱电控制回路电压，无需额外搭配限流电阻的安装位，本体内部已经集成了匹配的限流元件，直接接入控制回路即可正常点亮。在实际设备选型中，这类带指示的滑动电位计尤其适合通道数量较多的调控设备，比如专业灯光控制台、多回路电源调控柜、实验测试平台的参数调节面板，

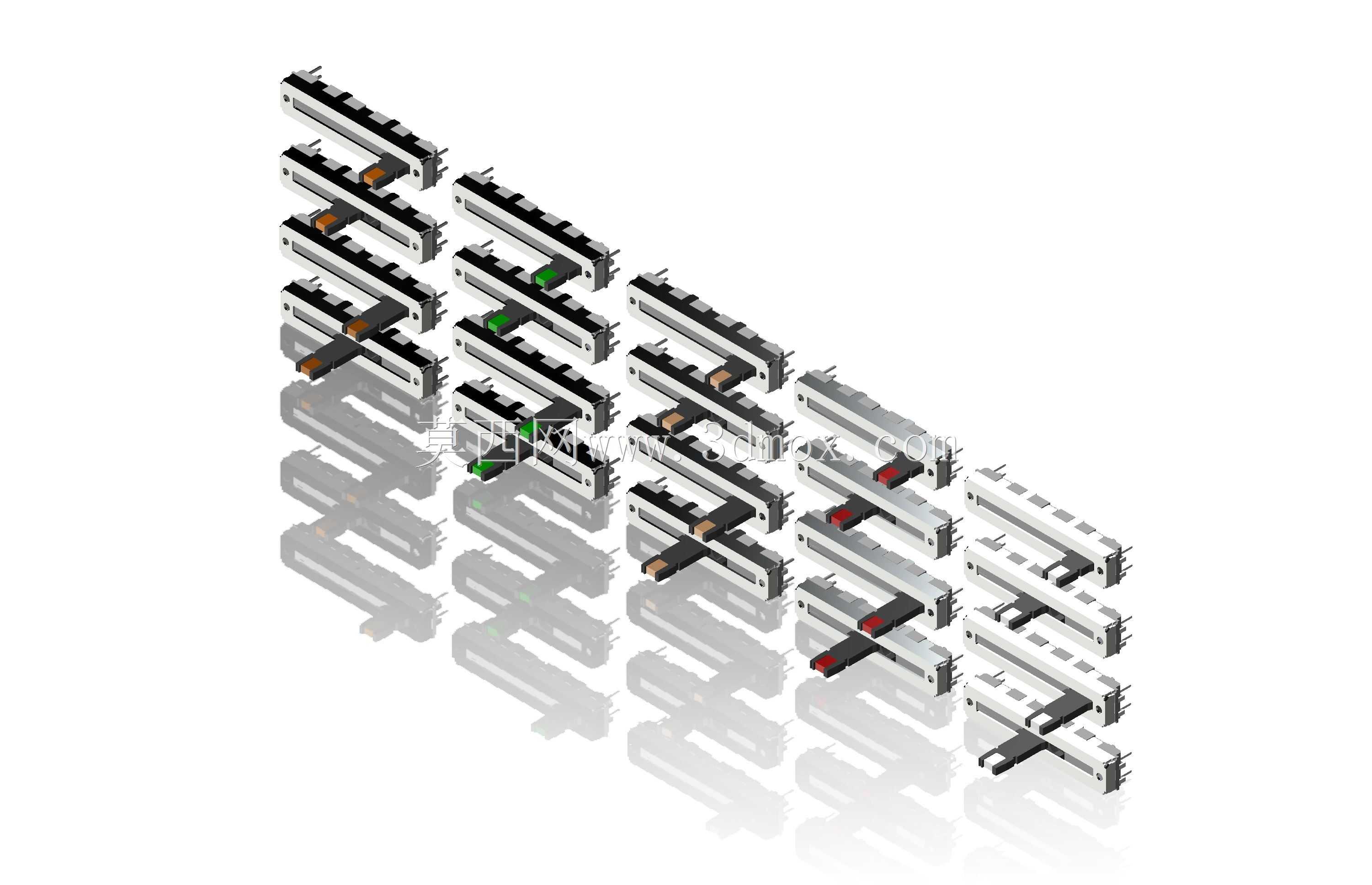

　　相比不带指示的普通滑动电位计，能让操作人员快速扫过面板就掌握所有通道的参数状态，在应急调整工况下能缩短反应时间。建模过程中对滑动结构的配合间隙做了精准还原，滑动柄和轨道之间的配合间隙控制在合理范围内，既不会因为间隙过大产生晃动，也不会因为间隙过小出现卡滞，LED的灯珠位置和滑动柄的位置对应关系做了精准匹配，当滑动柄移动到对应位置时，刚好能触发对应位置的LED点亮，完全还原实物的动作逻辑。安装结构上，本体两侧的定位凸台尺寸和面板开孔的定位槽完全适配，安装后不会出现本体晃动的情况，引脚的长度适配常规波峰焊的工艺要求，过炉焊接时不会出现引脚过短吃锡不良或者过长顶到其他元件的问题。不同颜色的LED对应不同的型号变体，建模时保留了灯珠颜色的替换接口，可根据实际选型需求快速切换不同的发光色配置，无需重新调整整体结构，能大幅提升选型阶段的建模效率。
