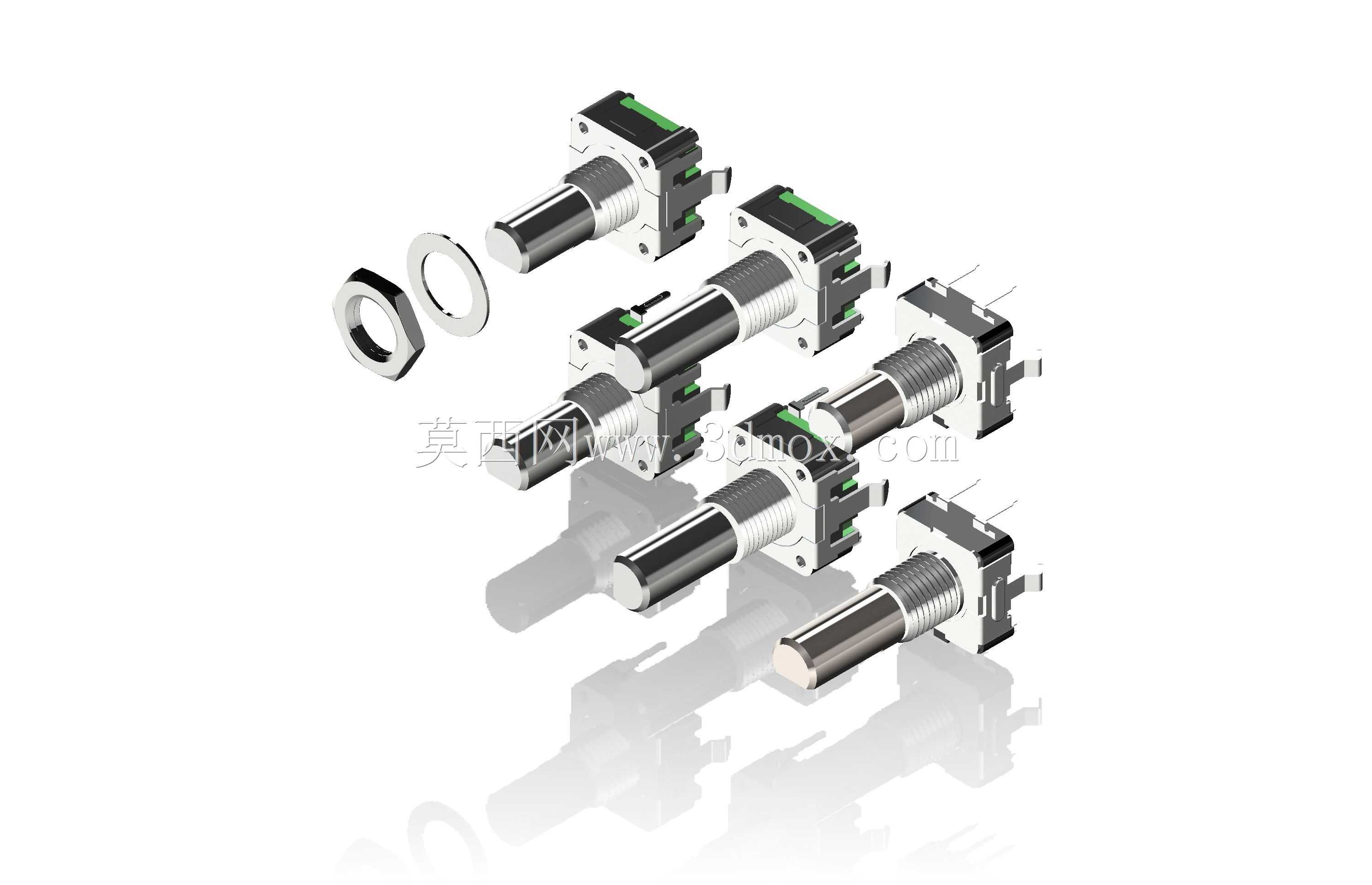

PEC系列薄型增量旋转编码器结构

　　在消费电子、工业控制小型化设备的人机交互界面设计中，旋转增量编码器是替代传统电位器实现参数调节、功能切换的核心交互部件，这套PEC系列编码器的三维结构完整还原了两类主流安装尺寸的产品形态，覆盖11毫米薄型与12毫米增量两个规格序列，能够适配不同面板厚度、操作力矩需求的设备选型场景。从实际应用场景来看，这类编码器大量出现在车载影音控制面板、家用音响调节旋钮、小型工控设备参数设置端、医疗便携设备操作界面、智能家居调光调温面板中，相比传统碳膜电位器，它具备旋转寿命长、调节精度高、可连续旋转无行程限制的优势，同时支持按压触发功能，可实现单部件完成旋转调节+按压确认的复合操作，大幅缩减面板占用空间。

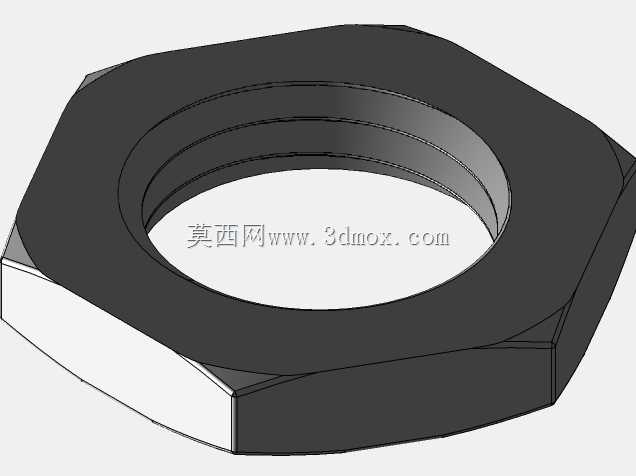

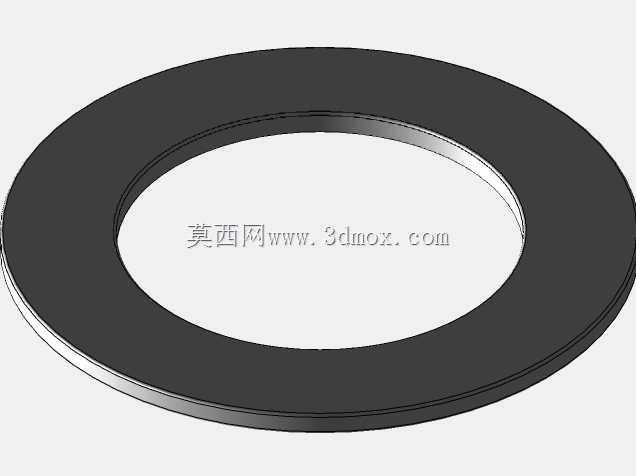

　　从结构设计思路来看，这套模型完整拆解了编码器的装配层级，包含轴芯、定位弹片、编码盘、触点基座、安装螺母、止转垫片、本体外壳几个核心部分，建模时严格还原了各部件的配合公差：轴芯与本体的旋转配合间隙控制在0.05毫米以内，既保证旋转顺滑无卡滞，又避免径向窜动影响操作手感；安装螺纹采用标准M7规格，配套的六角螺母与平垫尺寸适配常规面板开孔，止转垫片的凸耳结构能够卡入面板预留的防转槽内，避免旋钮旋转时本体跟转导致的接线脱落、定位失效问题。

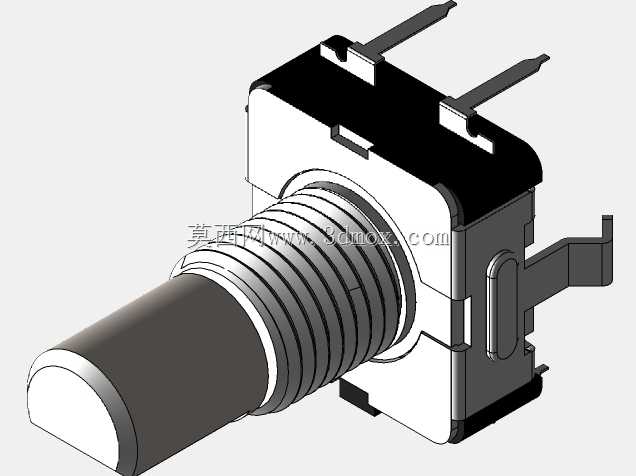

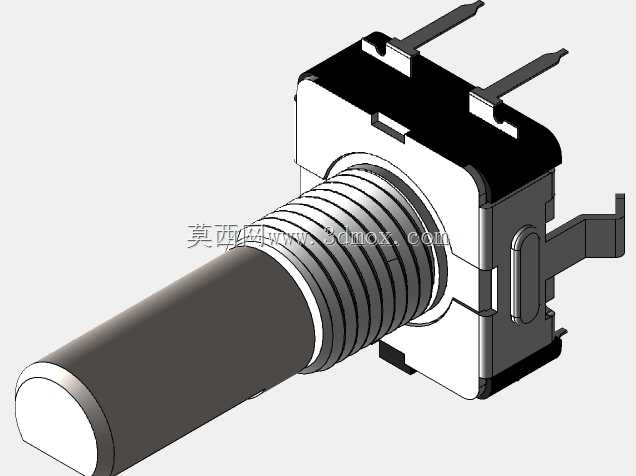

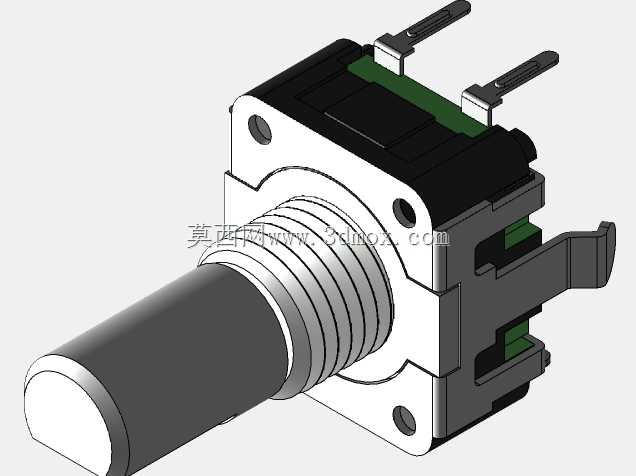

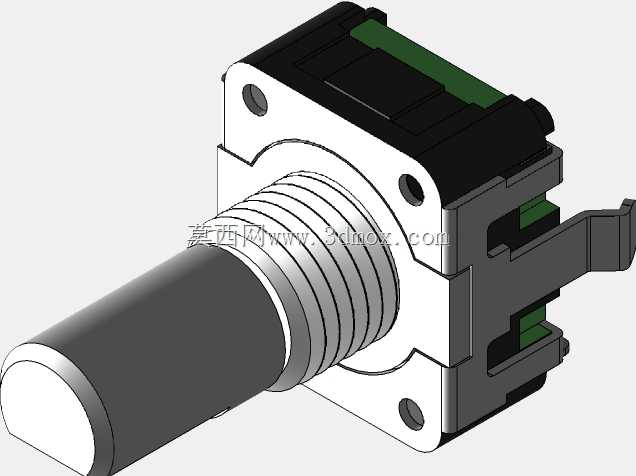

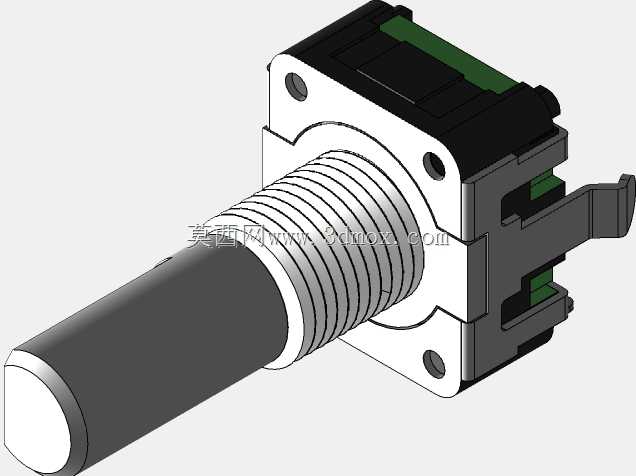

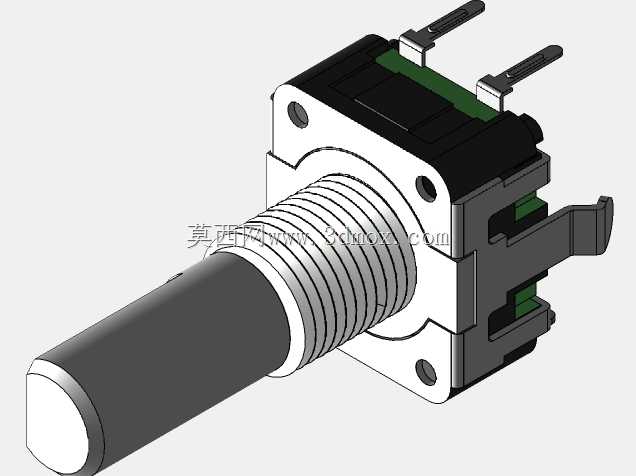

　　外形尺寸与安装边界是这类小型元器件选型的核心考量点，11毫米薄型序列的本体轴向长度仅11毫米，适配面板厚度0.8到3毫米的安装场景，轴伸长度根据不同型号分为15毫米、20毫米两个规格，能够匹配不同高度的旋钮帽安装需求；12毫米增量序列的本体直径略大，内部编码格数更高，可实现每圈24个脉冲的输出精度，调节手感的段落感更清晰，适合需要精准参数调节的设备场景。模型中还原的轴芯扁位结构，是旋钮安装的关键定位特征，扁位尺寸严格匹配行业通用旋钮的安装孔，能够避免旋钮与轴芯之间出现打滑空转的问题。

　　从功能特性的结构实现来看，这类增量编码器的定位手感来自内部弹片与编码盘齿形的配合，模型中还原了弹片的弹性形变空间，齿形的角度设计直接决定旋转力矩与段落清晰度，24齿的结构对应每圈24个定位档位，每个档位对应一个脉冲输出，配合后端电路可实现音量加减、参数增减的步进调节；轴芯底部的按压结构预留了5毫米的按压行程，按压触发力度控制在2到4牛，既避免误触，又保证按压反馈清晰，按压触点的导通行程设计在1.5毫米位置，能够保证操作时的触发一致性。

　　在进行设备结构设计时，这类编码器的PCB安装定位尺寸需要严格匹配本体的插针间距，模型中还原的直插式引脚间距为2.54毫米标准间距，可直接适配常规PCB焊盘设计，本体底部的定位柱能够插入PCB的定位孔中，保证焊接时本体不偏移，避免引脚虚焊。安装时需要注意，面板开孔直径需控制在7.2毫米左右，开孔过大容易导致本体晃动，开孔过小则会导致安装困难，止转垫片的安装方向需要与面板防转槽对齐，螺母锁紧力矩控制在0.3牛米以内，避免力矩过大导致塑料本体开裂、螺纹滑牙。

　　这套三维结构完整呈现了同系列不同规格编码器的外形差异与通用安装特征，结构工程师在进行面板布局设计时，可直接调用模型进行干涉检查，验证旋钮操作空间、安装间隙是否满足要求，避免选型后出现装配干涉、操作空间不足的问题；同时也可参考其内部结构逻辑，在定制特殊规格编码器时，明确各部件的配合关系与尺寸边界，缩短定制开发的验证周期。在实际选型过程中，还需要根据设备的使用环境确认编码器的防护等级、工作温度范围、旋转寿命参数，常规民用级产品的旋转寿命可达3万次以上，能够满足绝大多数消费电子与小型工控设备的使用需求，轴芯材质采用黄铜镀镍工艺，具备良好的防锈性能与结构强度，长期使用不会出现轴芯变形、卡顿的问题。
