NKK带旋钮按钮MR系列旋转开关结构设计

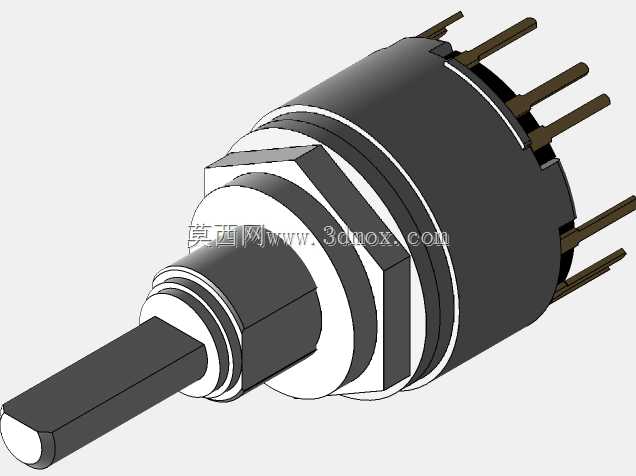

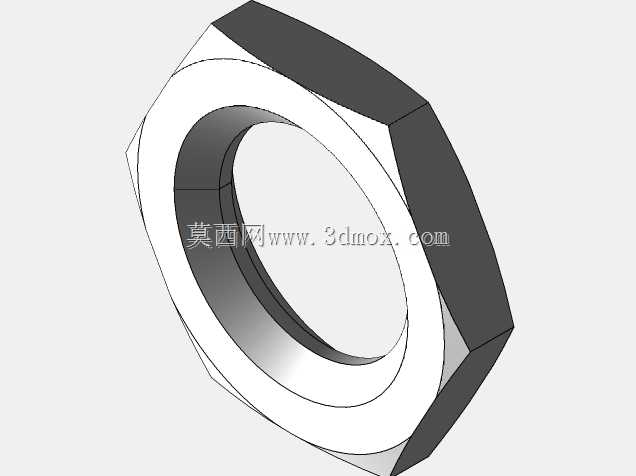

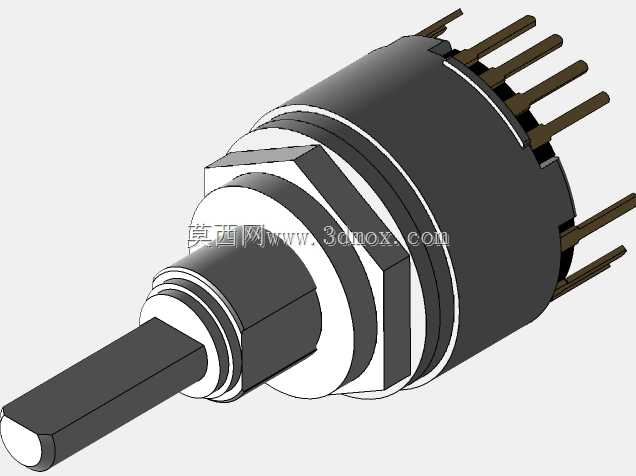

　　这类旋转开关在工业控制、测试仪器、音频设备的信号回路与小功率供电回路中应用十分广泛，日常做设备选型时，这类带旋钮或按钮的旋转开关常被用于多档位信号切换、功能模式选择场景，比如测试治具的档位切换、小型工控终端的功能选择、专业音频设备的通道切换，都能见到同结构开关的身影。MRK112-A为带旋钮的旋转开关，额定通断能力为400mA 28VDC，采用通孔安装方式，适配常规PCB板的通孔焊接工艺，引脚排布符合行业通用的安装间距，在做PCB布局时不需要额外调整孔位间距，能直接适配多数小功率控制板的安装需求。MRK206-A为带按钮的2x6档位旋转开关，同样具备400mA 28VDC的通断能力，通孔安装结构，额外集成的按钮功能可实现按压确认、档位复位这类附加操作，不需要在面板上额外布置独立按钮，能有效节省面板安装空间，在紧凑型手持测试设备、小型桌面控制终端的面板设计中，这类集成按钮的旋转开关能大幅简化面板布局，减少开孔数量，提升面板的整体整洁度。从结构设计来看，两款开关都采用了同轴式分层结构，旋钮与转轴采用过盈配合加防转扁位设计，避免旋钮长期旋转后出现打滑空转的问题；转轴与基座之间采用金属衬套作为旋转支撑，相比塑料直接摩擦的结构，能大幅提升旋转寿命，减少长期使用后的旷量。开关的档位定位结构采用弹珠加定位槽的设计，每一档的旋转阻尼均匀，档位清晰，操作时能通过手感明确感知档位切换到位，不会出现档位模糊、误切换的问题。安装固定结构上，两款开关都配备了六角螺母、

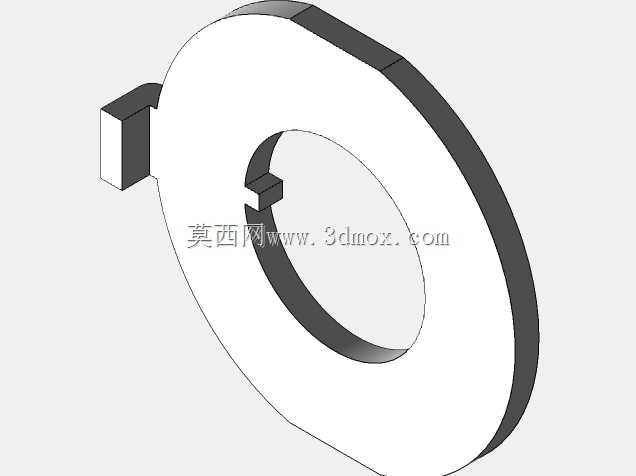

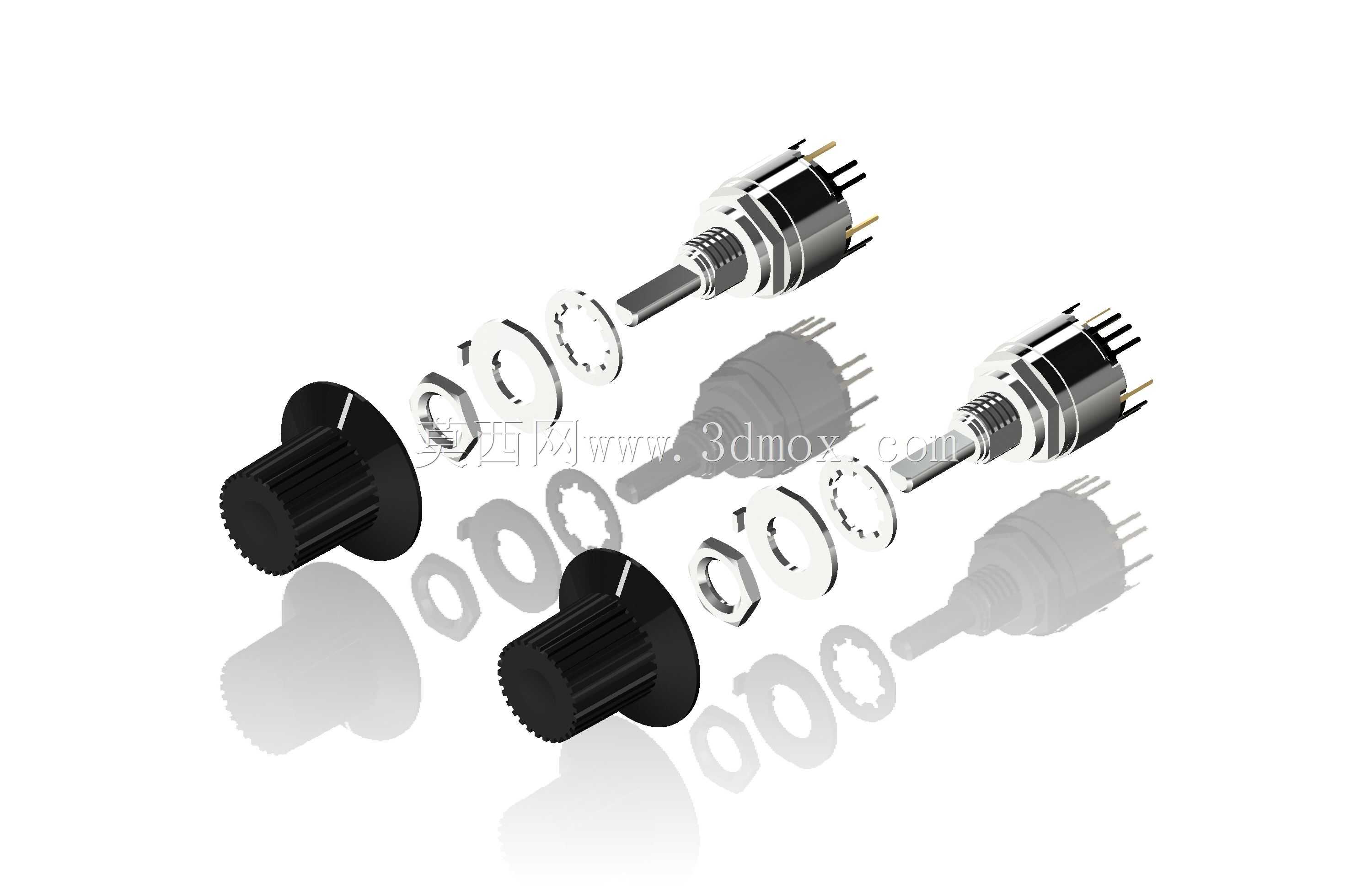

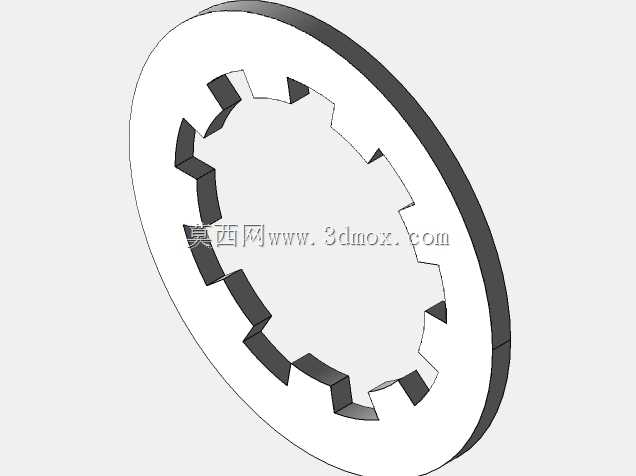

　　防松垫圈与面板装饰垫圈，适配厚度1-5mm的设备面板安装，安装时从面板正面插入开关本体，背面依次套入防松垫圈、拧入六角螺母即可完成固定，不需要额外的固定支架，安装工序简单，适合批量装配场景。引脚部分采用镀锡铜引脚，可焊性良好，既能适配波峰焊的批量焊接工艺，也能满足手工补焊的维修需求，引脚的长度预留了足够的焊接余量，穿过PCB后露出的长度刚好满足焊锡浸润要求，不会出现引脚过短焊接不牢、过长触碰其他元件的问题。从爆炸视图的结构拆分来看，开关内部的接触片采用弹性铜合金材质，表面镀银处理，能有效降低接触电阻，减少长期使用后的接触氧化问题，保证信号传输与小电流供电的稳定性；绝缘基座采用耐高温工程塑料，满足波峰焊时的高温耐受要求，

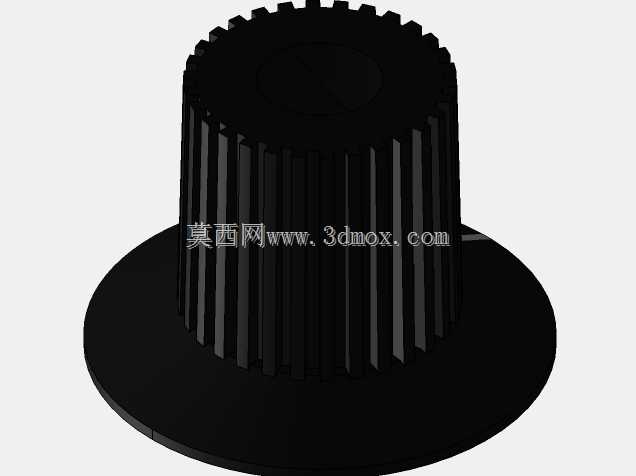

　　不会出现焊接时基座变形、引脚移位的问题。旋钮部分采用防滑纹理设计，表面的滚花纹理能增加手指与旋钮的摩擦力，即使操作人员戴薄手套操作也能顺利旋转切换档位，不会出现打滑的情况；旋钮的尺寸设计符合人体工程学要求，直径与高度的比例适配单指操作的力度范围，旋转时不需要施加过大的力度就能完成档位切换，长期操作也不会产生明显的手部疲劳。在做三维建模时，这类开关的结构需要重点关注旋转同轴度、安装孔位的位置公差、引脚的排布尺寸，这些参数直接影响后续PCB设计与面板开孔的匹配度，如果同轴度偏差过大，会出现旋钮旋转卡滞、面板安装偏心的问题；如果安装螺纹的尺寸公差控制不当，会出现螺母拧入不畅、面板固定松动的问题。两款开关的外形尺寸都属于紧凑型设计，

　　本体直径与长度都控制在小尺寸范围内，不会占用过多的设备内部空间，在做紧凑型设备的结构布局时，不需要为开关预留过大的安装空间，能有效提升设备内部的空间利用率。另外，开关的密封结构做了基础的防尘设计，基座与转轴之间的间隙配合防尘垫圈，能阻挡日常使用中的灰尘进入开关内部，避免灰尘堆积造成接触不良的问题，适配常规工业车间、实验室这类非高防护要求的使用场景，不需要额外做防尘防护结构就能满足使用需求。在选型适配时，需要注意两款开关的额定电流与电压参数，仅适用于小功率信号回路与低压小电流供电回路，不能用于大功率主回路的通断，避免出现触点烧蚀、开关损坏的问题；安装时需要注意焊接温度与时间的控制，避免高温长时间加热引脚造成基座变形、内部接触片移位的问题。
