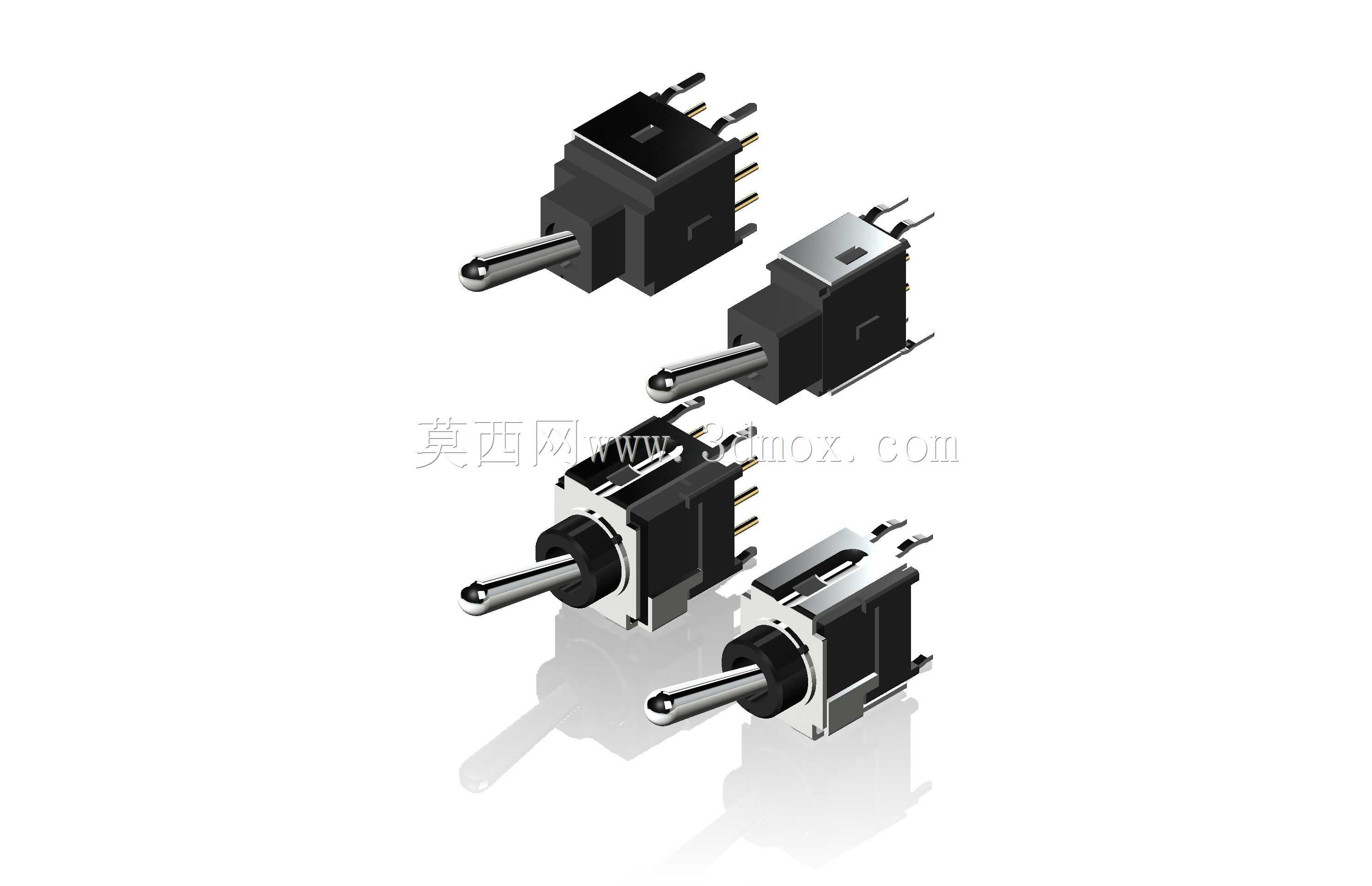

NKK拨动开关A与B系列结构设计

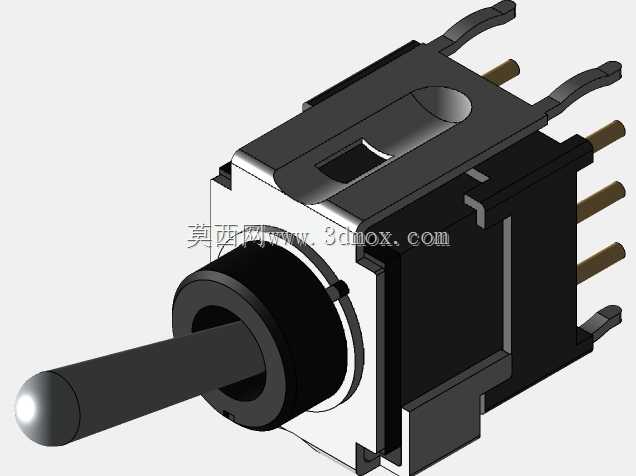

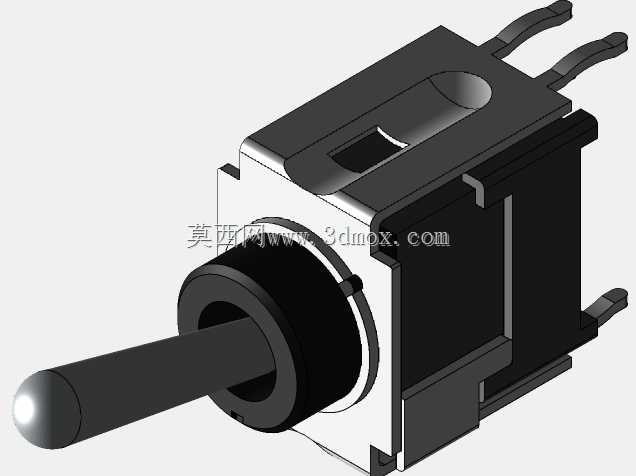

　　在工业控制、仪器仪表、消费电子等领域的电路通断与信号切换场景中，小型拨动开关是实现人机交互、回路切换的核心基础元件，本次涉及的NKK A、B系列拨动开关，覆盖SPDT单刀双掷、DPDT双刀双掷两种电路架构，适配不同的回路切换需求。从实际选型应用来看，A12AB型号为SPDT架构，拨杆长度10mm，采用ON-NONE-ON的档位逻辑，也就是两个导通档位之间设置空档位，这类结构多用于需要明确档位间隔、避免误触发的测试设备、信号切换回路中，操作人员拨动拨杆时能清晰感知档位切换的顿挫感，不会因为误碰导致相邻档位误导通；A13AB同为SPDT架构，拨杆长度同样为10mm，档位逻辑为ON-OFF-ON，中间设置断开档位，

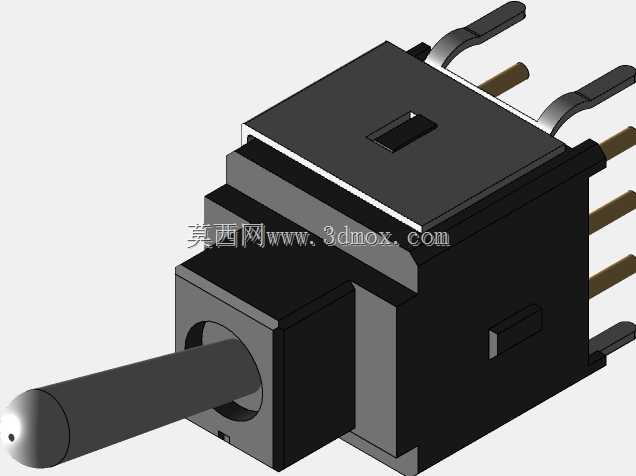

　　可实现两路独立回路的分别导通与全断开控制，常见于小型电源切换、功能模式选择的场景，比如手持检测设备的量程切换、小型工控终端的模式选择。A22AB型号为SPDT架构，拨杆长度10mm，档位逻辑为ON-OFF-ON，和A13AB的电路逻辑一致，但在内部触点结构上做了优化，接触电阻更低，适配小信号传输的场景，避免信号在开关触点处出现过大衰减；B23AB为DPDT架构，拨杆长度10mm，采用ON-ON的两档位逻辑，可同时控制两路独立回路的同步切换，多用于需要同步通断两路信号或者电源的场景，比如音频设备的声道切换、双回路电源的同步投切。从设计思路上看，该系列开关采用了统一的安装基座尺寸，不同电路架构、

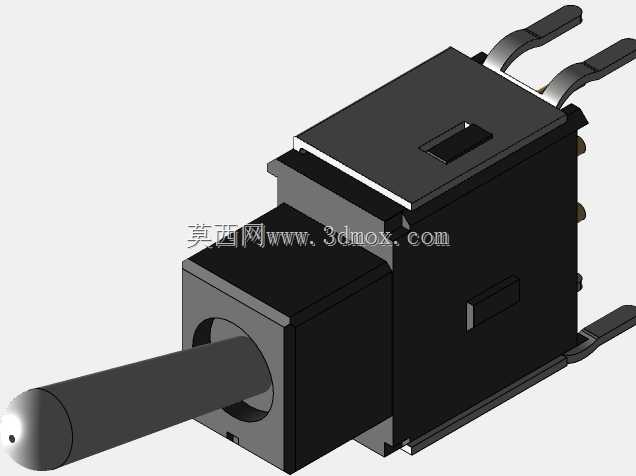

　　档位逻辑的型号可以共用同一种PCB开孔尺寸，在做产品迭代或者功能扩展时，不需要重新修改PCB的安装孔位，只需要更换对应功能的开关型号即可，大幅降低了整机设计的改造成本。拨杆部分采用金属材质外包绝缘防滑结构，既保证了拨杆的结构强度，在频繁拨动的工况下不会出现断裂变形，又能避免操作人员直接接触金属部件带来的静电风险，拨杆的操作行程经过优化，单档位拨动的行程控制在合理范围，操作力度适中，既不会因为力度过轻易受振动误触发，也不会因为力度过大导致操作手感生涩。外形尺寸方面，开关主体采用方正的塑壳结构，引脚采用直插式设计，引脚间距符合常规PCB布线的间距标准，不需要在PCB上做特殊的避让设计，安装时引脚穿过PCB焊盘后过波峰焊即可完成固定，

　　塑壳主体的高度控制在常规板载元件的高度范围内，不会和周边的电容、电阻等元件出现空间干涉，拨杆伸出塑壳顶部的长度为10mm，这个长度既保证了操作人员有足够的操作接触长度，不需要借助工具即可完成拨动操作，又不会因为伸出过长导致在设备组装、运输过程中被磕碰损坏。内部触点采用镀银处理，保证了接触的可靠性，在小电流信号传输场景下不会出现接触不良、信号断续的问题，触点的弹片结构经过寿命测试，可承受万次以上的拨动操作，满足工业设备长期使用的寿命要求。开关的塑壳部分采用耐高温的工程塑料材质，在过波峰焊时不会因为高温出现变形、融化的问题，塑壳的拼接缝隙控制在极小范围内，可阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点因为积尘出现接触不良的问题，适配大部分非高防护要求的工业、消费类应用场景。在做三维建模时，需要重点关注安装孔位的相对位置、引脚的长度与间距、拨杆的活动行程范围，避免在结构装配时出现拨杆被周边结构件挡住无法拨动到位的问题，同时要预留出焊接时引脚伸出PCB背面的长度空间，避免引脚和背面的结构件或者其他元件出现短路风险。
