面板安装用M2.5M3粘性螺栓套筒组件

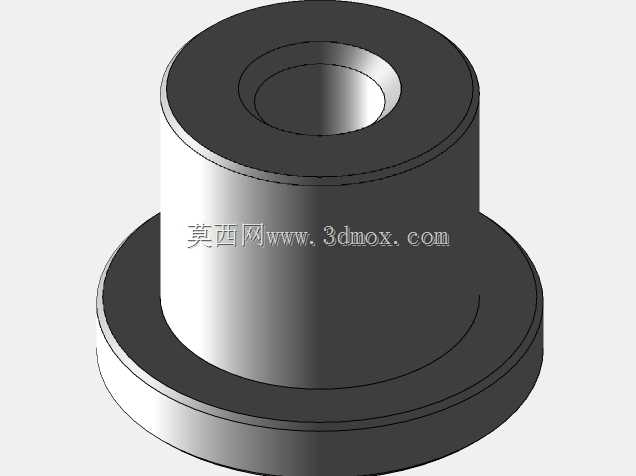

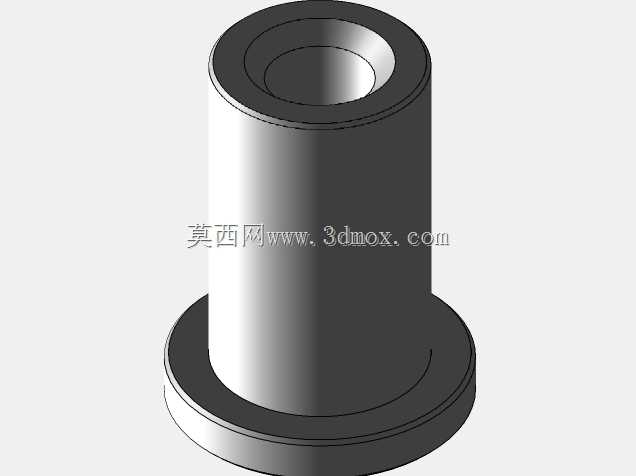

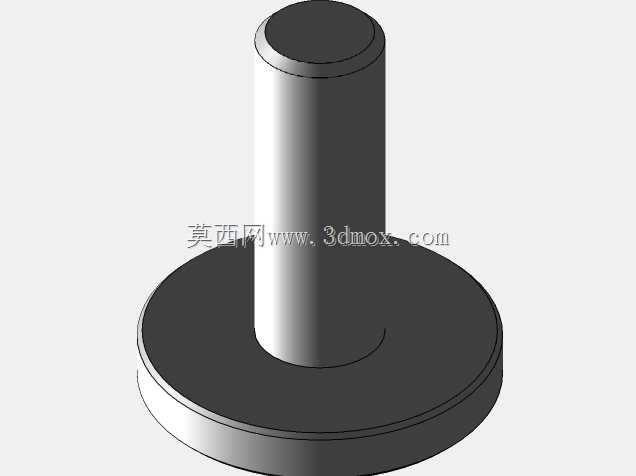

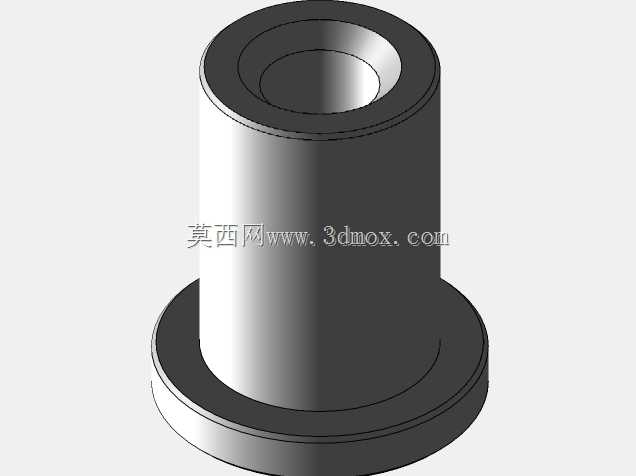

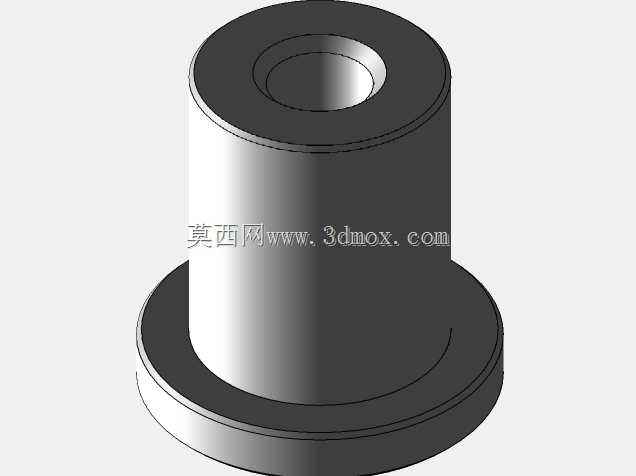

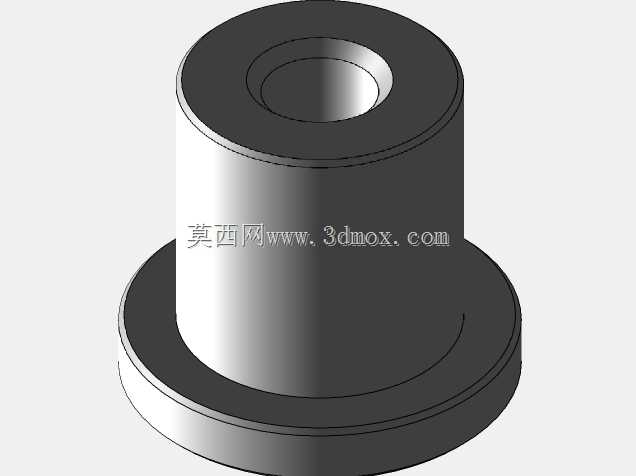

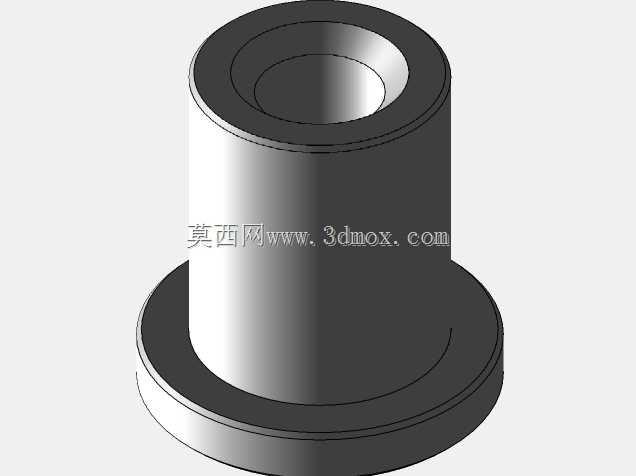

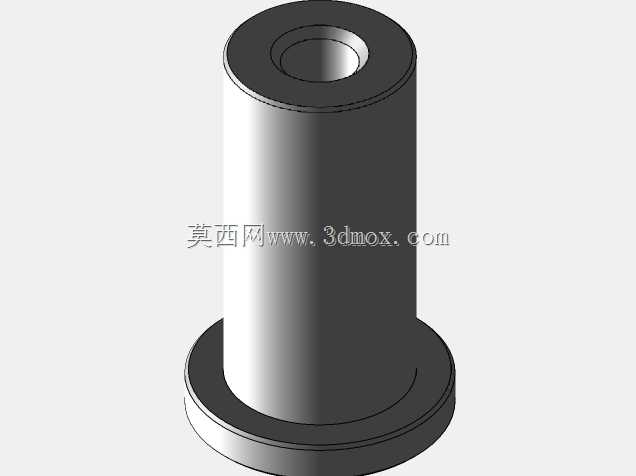

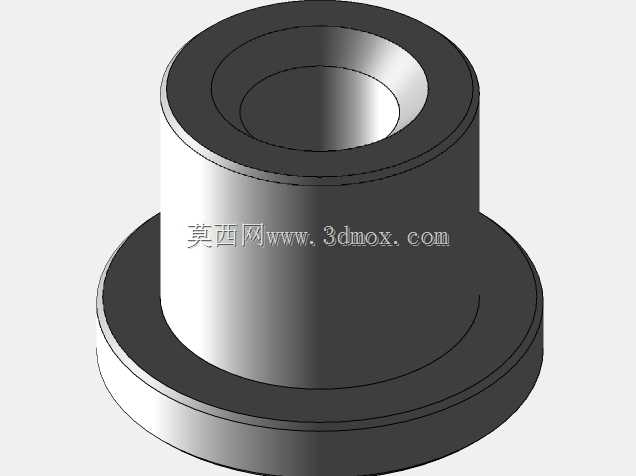

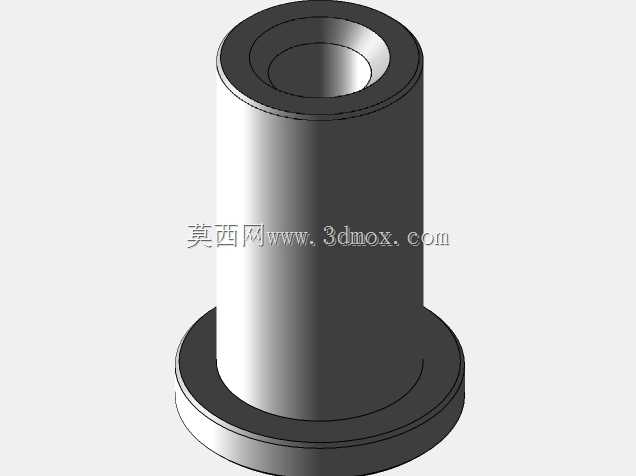

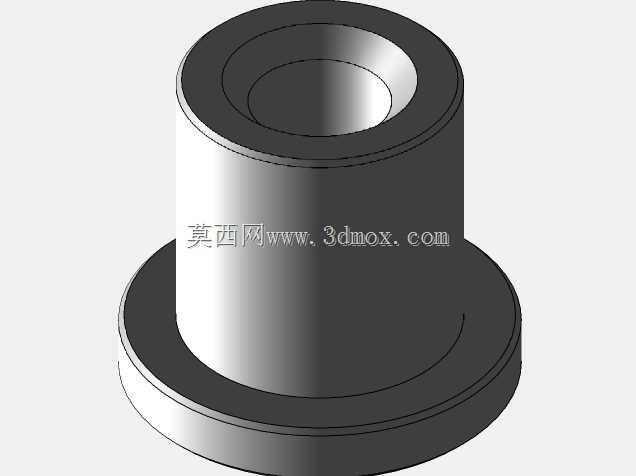

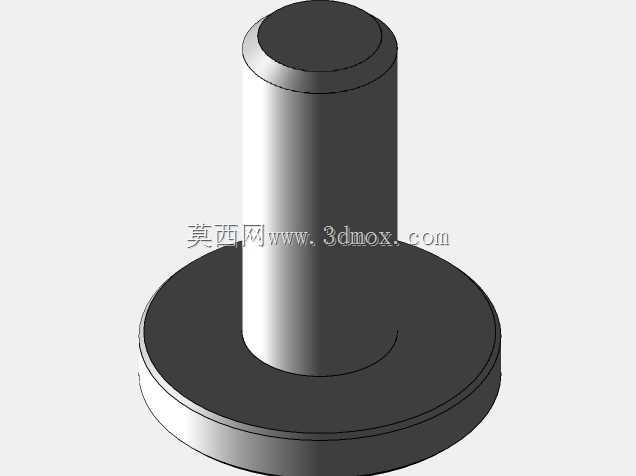

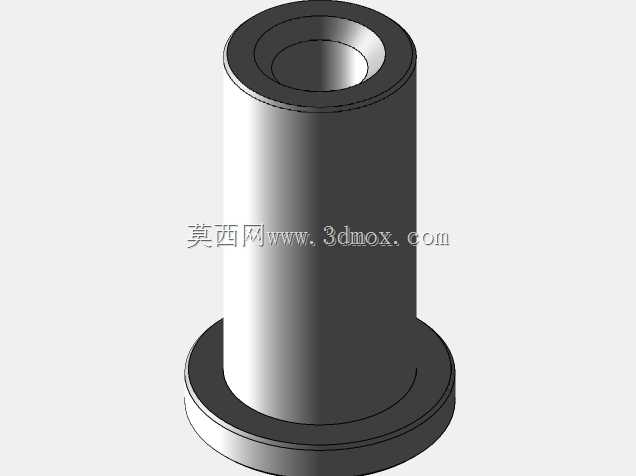

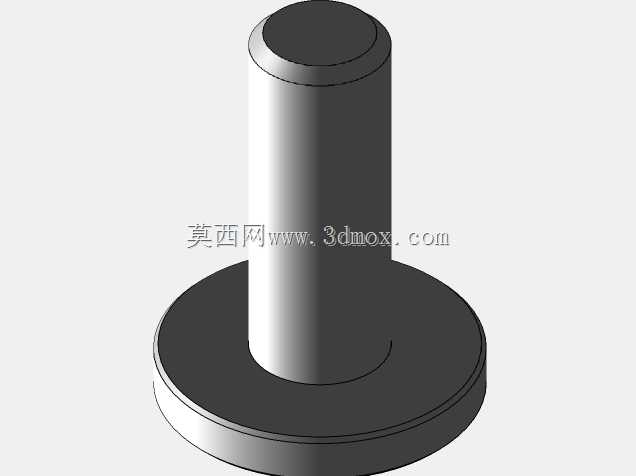

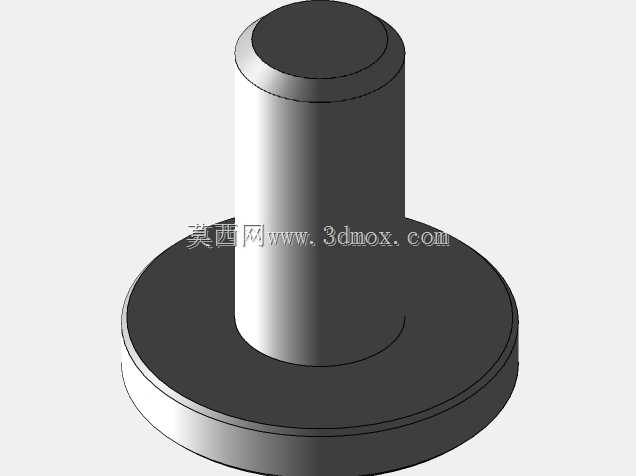

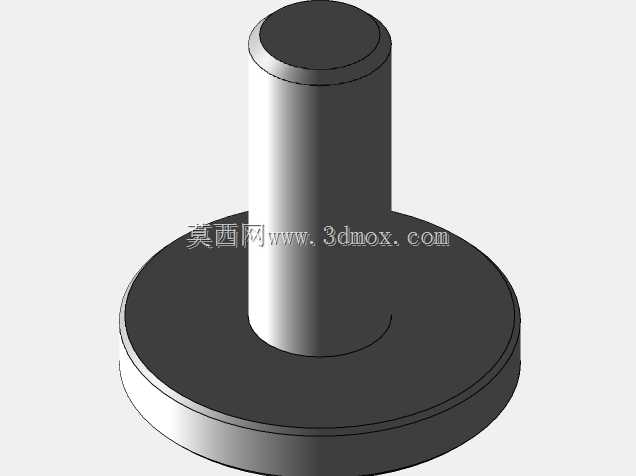

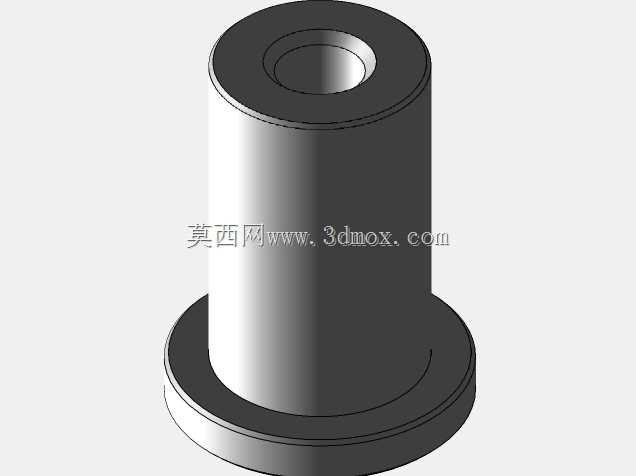

　　在电子设备前面板、工业操控面板、合成器功能面板这类需要频繁拆装、对安装平整度有较高要求的场景里，常规螺纹紧固件容易出现安装打滑、面板漆面刮损、反复拆装后螺纹滑牙的问题，这套M2.5、M3规格的粘性螺栓与配套套筒，正是针对这类面板紧固场景做的定向结构设计。从实际装配逻辑来看，这套紧固件分为螺栓与套筒两个配合部分，螺栓杆部做了等距标准螺纹，头部做了滚花防滑处理，不需要额外工具就能手动预紧，适合面板前期调试阶段的临时固定；套筒部分内壁做了与螺栓匹配的内螺纹，外壁做了阶梯式定位结构，安装时可以直接卡入面板预先开好的对应孔径安装孔内，套筒底部带粘性预固定层，在螺栓未锁紧的状态下也不会从面板孔位脱落，能大幅降低多组件面板装配时的零件散落概率。

　　做面板结构设计时经常会遇到两种安装工况，一种是面板与内部安装架之间有一定间距，需要紧固件自带定位支撑功能，另一种是面板为薄型铝板、亚克力板材质，直接攻牙的话螺纹啮合长度不足，锁紧力不够容易松脱，这套组件的套筒长度刚好覆盖常规1.5mm到5mm厚度的面板安装需求，套筒尾部的延伸段可以直接插入内部安装架的定位孔内，不需要额外做同轴度校准，装配时能省掉不少对位调整的时间。从尺寸边界来看，M2.5规格的套筒外径为4mm，适配面板开孔直径4.1mm，螺栓头部直径5mm，锁紧后头部突出面板表面高度仅1.2mm，不会突出过多影响面板表面的按键、接口布局；M3规格的套筒外径为4.8mm，适配面板开孔直径4.9mm，螺栓头部直径6mm，

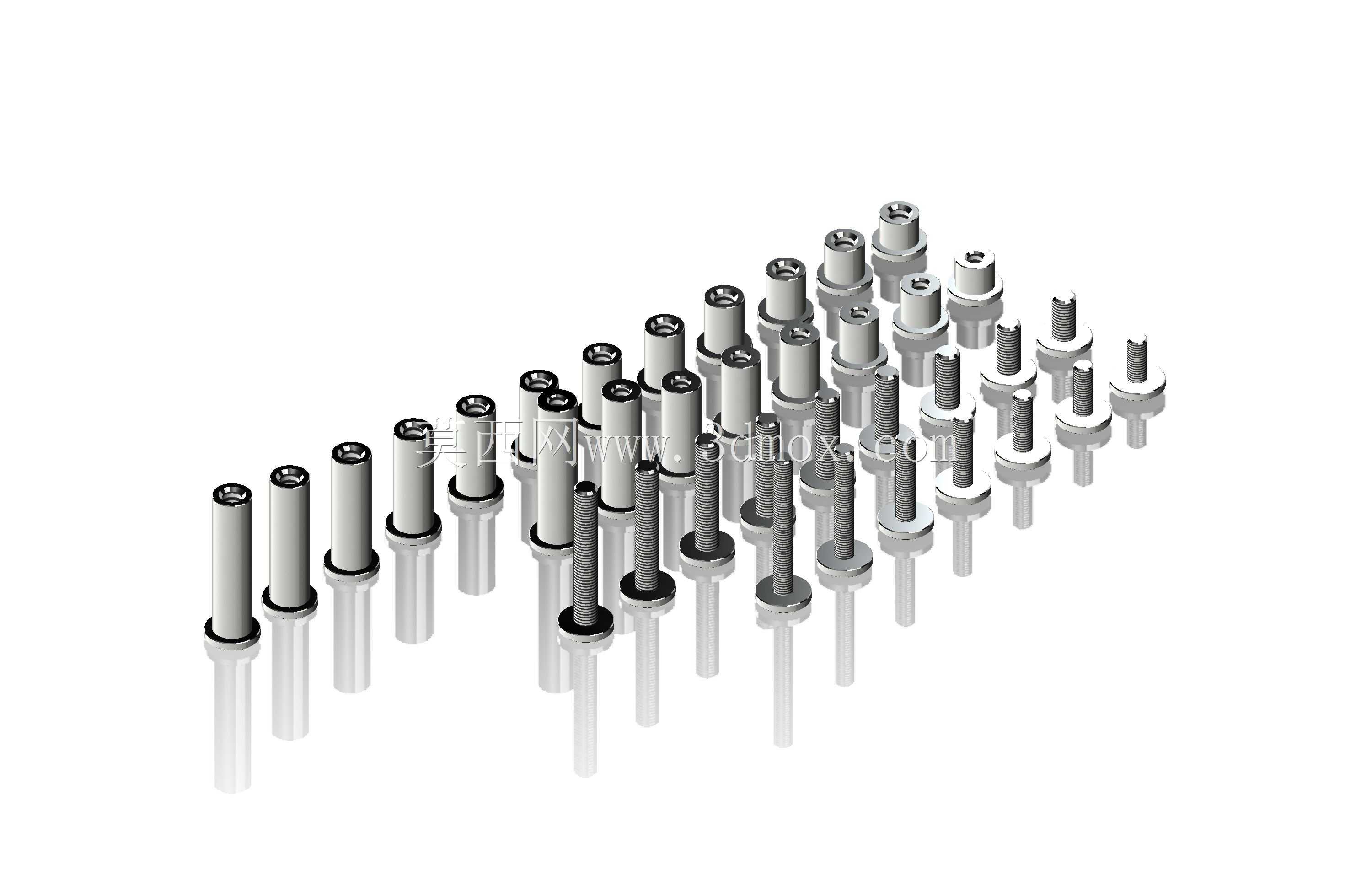

　　锁紧后突出面板高度1.5mm，两种规格的螺栓都做了发黑防锈处理，套筒做了镀锌钝化处理，在常规室内设备使用环境下不会出现锈蚀掉漆的问题。很多做定制面板设计的工程师在选型时，经常会忽略紧固件的预固定功能，尤其是在装完面板背面的元器件之后，手很难伸到面板背面托住螺母，这套组件的套筒自带粘性预固定，只需要在面板正面把套筒按入开孔，就能临时固定在面板上，后续从正面拧入螺栓就能完成锁紧，完全不需要背面操作，对于单面操作的装配场景适配性非常好。另外这套紧固件做了标准与负载两种选型方向，标准款适合PCB板、标识牌这类轻载元件的面板固定，负载款的螺栓杆部做了加硬处理，套筒壁厚增加了0.3mm，适合把手、重型接口模块这类有一定受力要求的元件固定，

　　两种规格的安装孔位尺寸完全一致，设计时可以直接统一开孔尺寸，根据不同位置的受力需求选装对应款的紧固件，不需要在面板上做多种规格的开孔，能减少加工时的换刀步骤，提升面板加工效率。从建模细节来看，这套组件的螺纹部分做了精确的牙型建模，啮合间隙控制在0.05mm以内，做装配干涉检查时可以直接调用，不需要额外调整螺纹配合间隙；螺栓头部的滚花做了等距网格纹理，渲染时能还原真实的金属防滑质感，套筒的阶梯定位面做了0.1mm的倒角，安装时可以顺畅导入面板开孔，不会出现卡滞刮损面板漆面的问题。在实际的设备维护场景里，这套紧固件反复拆装50次以上也不会出现螺纹滑牙的问题，粘性预固定层在反复拆装后依然能保持足够的粘附力，不会因为多次拆卸就出现套筒从面板脱落的情况，适合需要经常开盖维护的工业设备、测试仪器面板使用。
