M12转RJ45法兰式圆形连接器组件

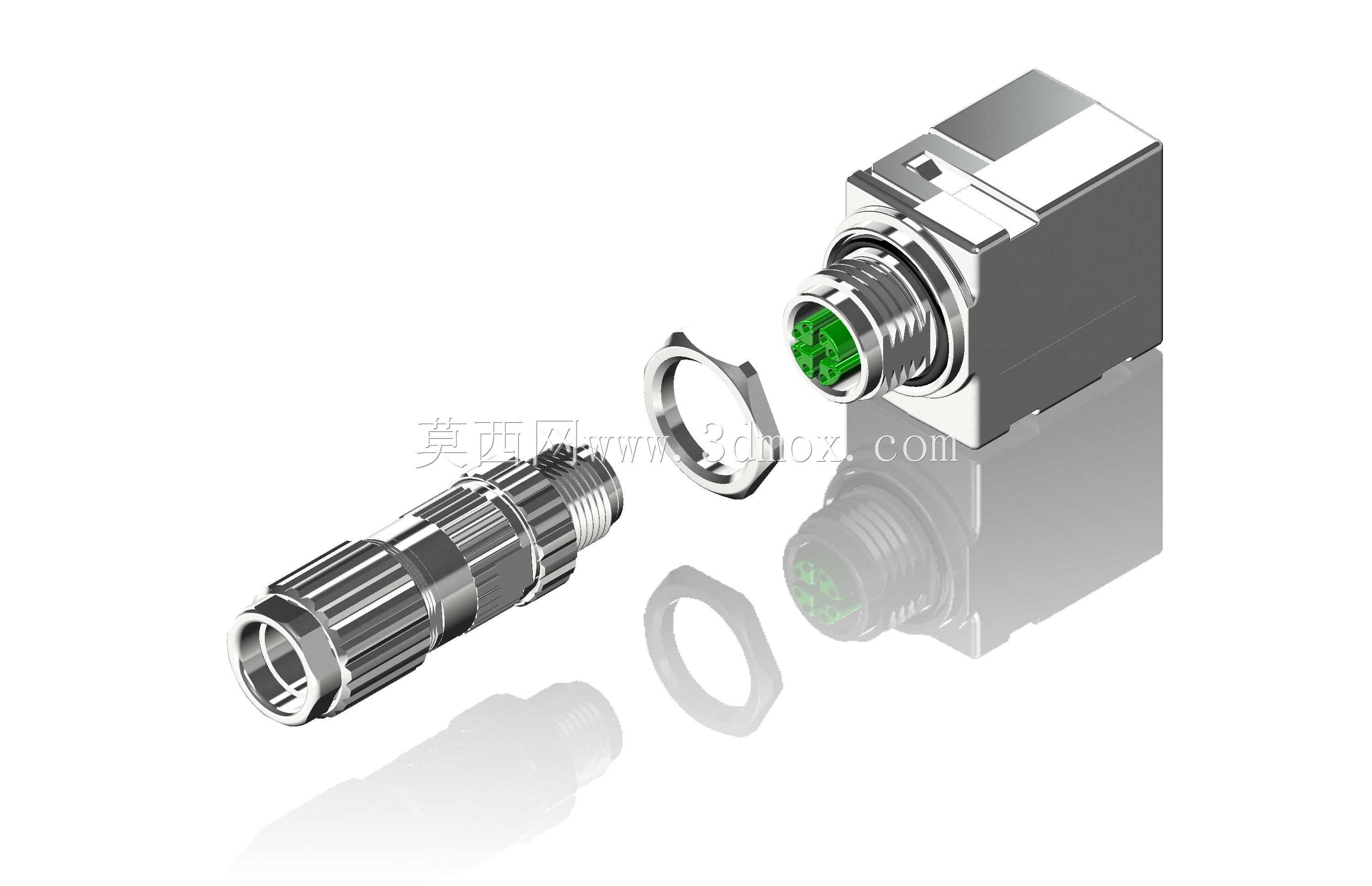

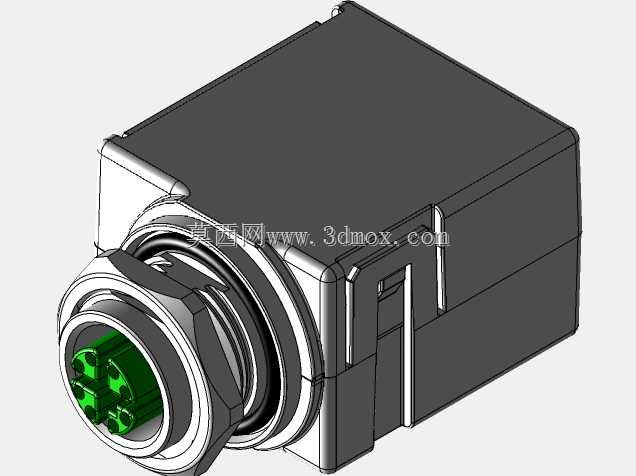

　　在工业现场总线部署、设备以太网通讯改造、控制柜对外接口预留的场景里，这类法兰式圆形连接器的使用频率一直很高，尤其是需要在设备壳体、机柜面板上做固定通讯接口的工位，既要保证面板外侧的工业级防护能力，又要兼顾内侧与标准以太网链路的快速对接，这类组件刚好能覆盖这类需求。从结构拆分来看，整套组件分为面板固定侧和线缆对接侧两个部分，面板侧采用方形金属壳体搭配外螺纹M12接口，安装时只需要在面板上开出对应直径的安装孔，将壳体从面板外侧穿入，内侧用配套的金属锁紧螺母旋紧固定即可，不需要额外做复杂的定位结构，安装孔的公差要求宽松，常规钣金冲孔、塑料壳体注塑开孔都能满足安装精度要求，不会因为面板加工误差导致装配卡滞。

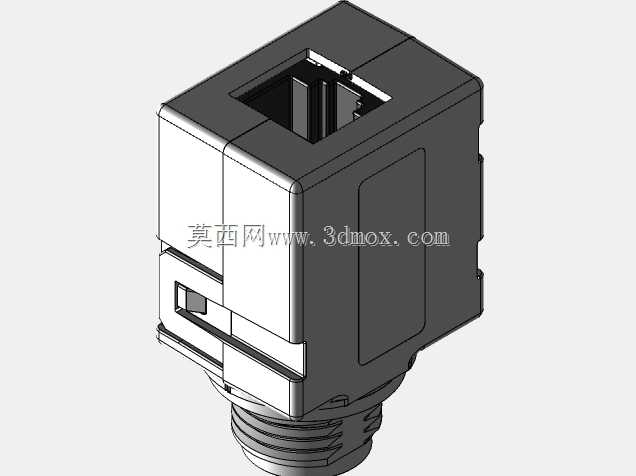

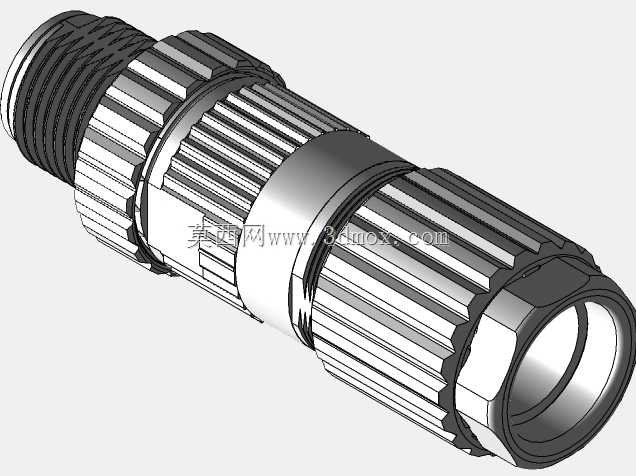

　　面板侧的内部集成了8极信号转接结构，内侧端直接引出标准RJ45接口的接触端子，不需要额外做线序转接，装配时直接将内部网线的水晶头插入即可完成链路对接，能大幅减少现场接线的工时，也避免了人工压接端子带来的线序错误、接触不良等问题。外侧的M12接口采用8芯针式结构，接触件镀金处理，能保证长期插拔后的接触可靠性，适配工业环境下的振动、温变工况，不会因为设备长期运行产生的微振导致接触电阻升高、通讯丢包的问题。线缆对接侧的插头采用全金属外壳，内部集成8孔接触件，与面板侧的M12接口对接后，通过螺纹旋合锁紧，锁紧后能达到IP67级的防护能力，可直接用在有切削液飞溅、粉尘较多的加工设备外侧，不需要额外增加防护盖。插头尾部做了防滑滚花设计，

　　现场操作人员不需要借助工具，徒手就能完成插拔锁紧操作，滚花的纹路深度经过优化，即使手上沾有油污、切削液也不会出现打滑的情况。整套组件的外形尺寸经过紧凑化设计，面板侧的方形壳体边长控制在标准工业连接器的常规尺寸范围内，不会占用过多的面板安装空间，相邻安装的连接器之间可以预留最小10mm的间隙，适合高密度布置多组通讯接口的控制柜场景。在设计建模过程中，需要重点关注几个配合边界：首先是M12螺纹的配合公差，公头与母头的螺纹旋合长度要保证至少3个完整牙型，才能保证锁紧后的抗拉力满足工业使用要求；其次是面板安装的密封槽尺寸，壳体与面板贴合的位置预留了密封垫圈的安装槽，建模时要保证槽深与垫圈压缩量的匹配，压缩量控制在垫圈厚度的30%左右，

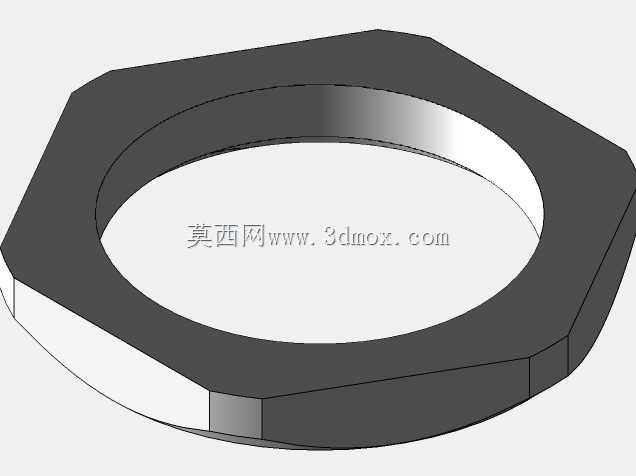

　　既能保证密封效果，又不会因为压缩量过大导致垫圈长期使用后产生永久变形丧失密封能力；另外是内部RJ45接口的定位尺寸，要保证水晶头插入后，卡扣能完全卡入接口的卡槽内，不会因为壳体内部的限位结构偏差导致水晶头插不到位、卡扣无法锁止的问题。这类连接器通常用在工业相机的以太网接口、伺服驱动器的EtherCAT通讯接口、现场IO模块的对外通讯接口位置，相比传统的航空插头，它不需要现场焊接接线，能大幅缩短设备的装配周期，同时兼容标准以太网的线序定义，不需要做特殊的转接线缆，普通的超五类、六类工业网线都能直接适配。在做设备结构设计时，如果需要在设备外壳上预留以太网接口，优先选用这类法兰式连接器，不需要在壳体上做复杂的水晶头让位结构，只需要开一个圆形安装孔即可，能降低壳体的加工难度，同时外侧的M12接口能适配工业级的防护要求，比直接在面板上开孔装RJ45插座的防护等级更高，更适合恶劣的工业现场环境。建模时还要注意配套锁紧螺母的对边尺寸，要保证螺母的外径不会和面板内侧的其他元器件产生干涉，螺母的厚度也要控制在合理范围，避免旋紧后螺母突出过多占用柜内的布线空间。插头侧的尾部线缆出口做了锥面过渡，能适配不同线径的工业屏蔽网线，屏蔽层可以通过插头的金属壳体与面板侧的金属壳体连通，实现整个通讯链路的360度屏蔽，能有效抵御工业现场的变频器、伺服电机产生的电磁干扰，保证以太网通讯的稳定性，不会因为电磁干扰出现通讯延迟、丢包的问题。
