工业级直叶片式公插头连接器结构设计

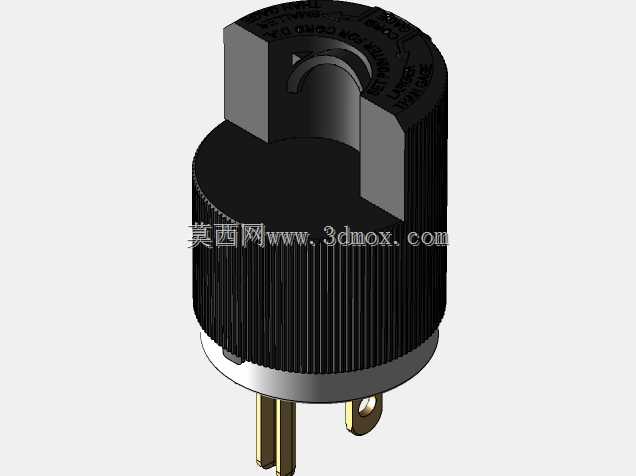

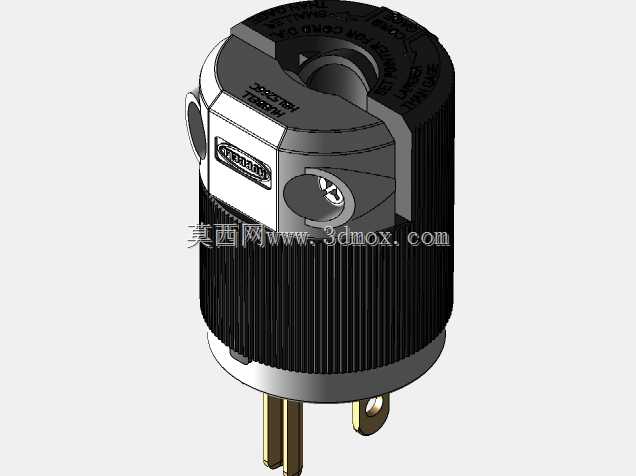

　　在工业配电、商用供电布线的现场作业场景里，这类带直叶片插脚的公插头连接器，是末端取电环节里可靠性要求极高的基础配件，区别于民用级的薄壳插头，这款重型结构的插头从结构设计之初就瞄准了高频插拔、复杂工况下的长期使用需求。从实际使用场景来看，这类插头常被用在生产车间临时配电、商用建筑检修供电、户外移动设备接电等场景，需要承受拖拽、磕碰、油污附着等各类复杂工况，因此结构设计上做了多层可靠性强化。首先看握持区域的结构，外壳主体采用带竖向防滑筋的双色结构，黑色防滑段覆盖了插拔时的主要施力区域，筋条的深度和间距经过反复调整，即便操作人员佩戴劳保手套、手上沾有油污或汗液，也能稳定施加插拔力，不会出现打滑脱手的情况；白色段为结构加强层，

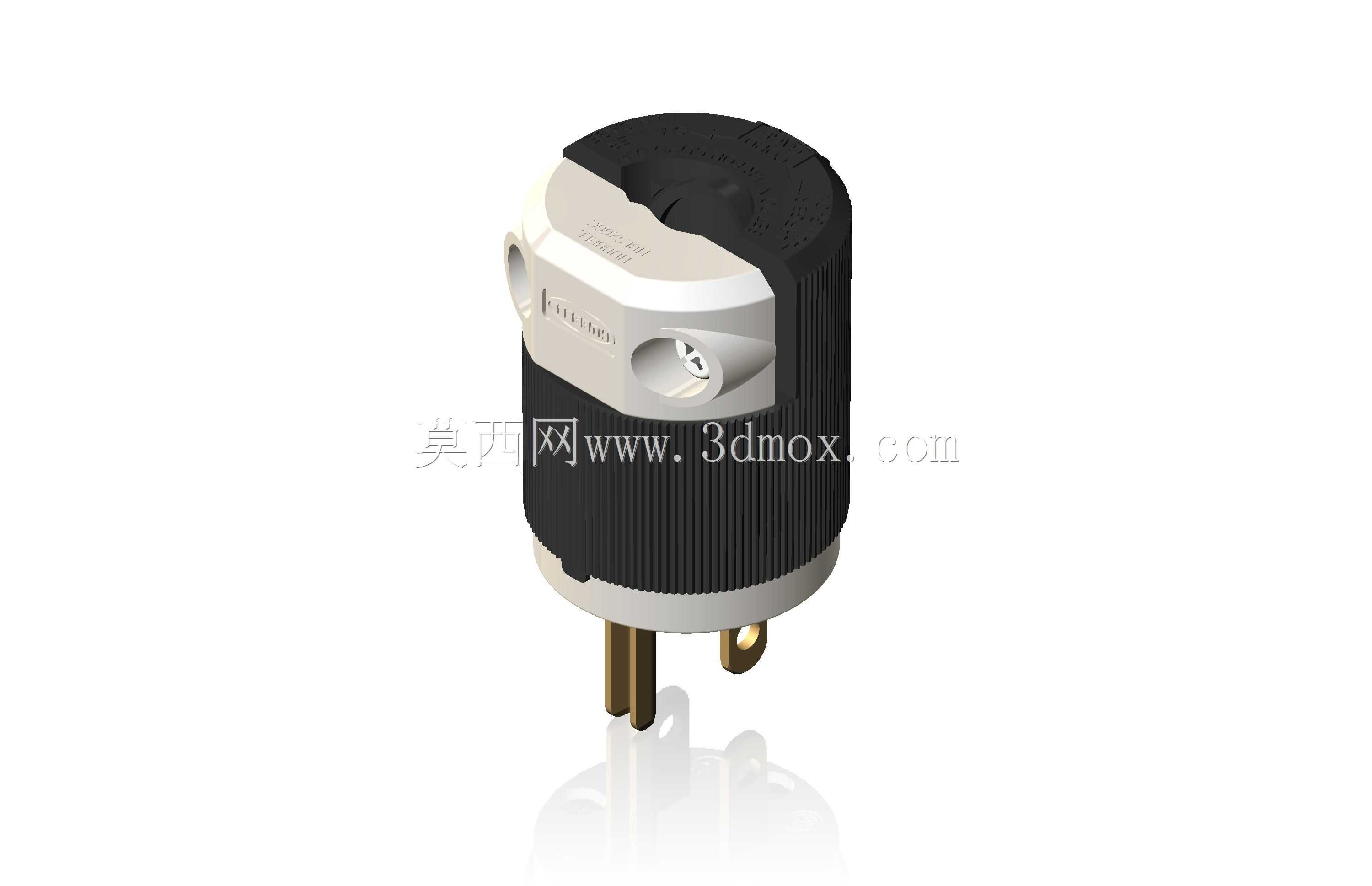

　　内嵌金属插脚的固定基座，避免插脚受侧向力时出现基座开裂的问题。插脚部分采用2极3线接地的布局，直叶片式的插脚结构相比圆柱插脚，接触面积更大，在20A 125V的额定工况下，能有效降低接触电阻，减少长期通电时的接头发热问题，插脚表面做了耐磨镀层，反复插拔后也不会出现氧化层增厚导致的接触不良。接地插脚的长度略长于相线、零线插脚，这是电气安全设计的常规要求，能保证插拔过程中接地回路优先接通、最后断开，避免设备漏电时出现触电风险。整体外形为圆柱式结构，直径控制在常规手持操作的舒适区间，尾部的线缆入口做了锥度过渡的应力消除结构，当线缆受到侧向拉扯时，应力会分散在护套段，不会直接作用在内部接线端子上，避免线缆从端子处脱开引发短路故障。

　　从安装边界来看，这款插头适配常规的三芯重型橡套线缆，尾部的锁紧结构可以夹紧线缆外护套，能承受一定数值的轴向拉拽力，满足工业现场布线的抗拉要求；插脚的中心距、伸出长度完全匹配对应规格的母座接口，插拔行程控制在合理范围，不会出现插接过松容易脱落、或者插接过紧操作费力的问题。内部的接线腔体预留了足够的接线空间，相线、零线、接地极的接线端子有明确的标识区分，接线时不需要过度弯折线缆就能完成端子压接与固定，腔体内部的隔筋结构将不同极的接线端完全隔开，避免接线毛刺外露引发极间短路。外壳的拼合结构采用卡扣加密封的设计，拼合缝隙处做了错位挡边，日常使用中泼溅的水、灰尘不会轻易进入腔体内部，适配工业现场的复杂使用环境。在三维建模过程中，

　　这类接插件的建模重点在于插脚的形位公差控制、外壳防滑筋的阵列一致性、以及各部件装配后的间隙配合，要保证插脚与基座的过盈配合量在合理区间，既不会因为过盈量太大导致装配时基座开裂，也不会因为过盈量太小导致插脚松动；外壳的双色部分要做贴合面的定位结构，保证两部分外壳装配后没有错位台阶，握持时不会出现硌手的情况。另外，插头前端的插脚保护段做了倒角过渡，插入母座时可以自动导正，不需要反复对准就能顺利插入，减少操作时的对位时间，提升现场作业的效率。从长期使用的可靠性角度，外壳选用的绝缘材料具备耐冲击、耐油污、耐老化的特性，在车间常见的冷却液、润滑油附着环境下，不会出现壳体开裂、绝缘性能下降的问题；金属插脚的材质选用高导电率的铜合金，兼顾导电性能与结构强度，长期插拔后不会出现插脚变形、弯折的情况。
