Edmund平场复消色差显微物镜结构设计

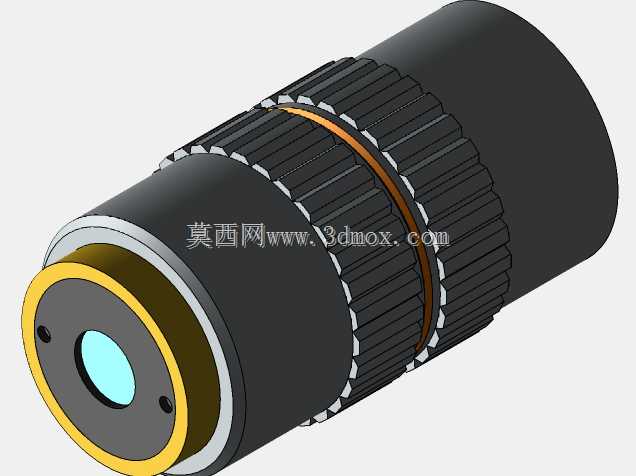

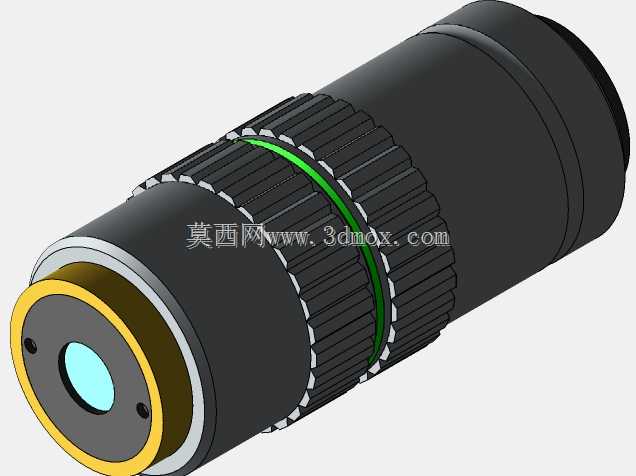

　　这套平场复消色差物镜组，是面向高倍显微观测场景开发的精密光学部件，目前在工业金相检测、生物病理显微观察、半导体晶圆缺陷筛查等场景中作为核心成像部件使用，不同倍率的型号对应不同的工作距离与观测视野，可适配绝大多数标准接口的正置、倒置显微镜主体，无需额外定制转接结构即可完成装调。从结构设计逻辑来看，整个镜组采用同轴圆柱式壳体布局，外壳选用防锈铝合金经车削加工后做黑色阳极氧化处理，一方面控制整体重量避免长时间安装后对显微镜调焦机构产生额外负载，另一方面哑光黑的表面处理可有效减少镜筒内部的杂散光反射，避免杂光进入光路降低成像对比度。镜筒端部的黄色标识环是行业通用的倍率区分标识，不同色环对应不同的放大倍率，操作人员在多物镜切换的转盘上可快速识别所需倍率，无需凑近查看镜身刻印参数，提升高频检测场景下的操作效率。

　　从光学性能匹配的结构设计来看，复消色差物镜需要校正三种色光的轴向色差与球差，同时实现平场效果让整个视场边缘的成像清晰度与中心区域保持一致，因此内部的透镜组采用多片分离式隔圈定位结构，每片透镜的安装台阶都做了同轴度公差控制，装调时通过选配不同厚度的隔圈来补偿透镜加工带来的焦距误差，保证各透镜的光轴重合度控制在微米级，避免出现像倾斜、视场偏心等成像问题。镜筒中部的防滑滚花结构，是为了手动装拆物镜时增加摩擦力，即便手上沾有少量无尘手套的滑石粉或者检测用的酒精，也能稳定施力将物镜旋入显微镜的物镜转盘接口，不会出现打滑导致物镜磕碰工作台的情况。

　　不同倍率型号的工作距离做了明确的区分设计，2倍低倍型号工作距离达到34mm，可在观测时留出足够的操作空间，方便操作人员在载物台上放置较厚的检测样品，或者搭配显微操作器完成微注射、微组装等操作；5倍与10倍型号在保证数值孔径满足分辨率要求的前提下，也保留了足够的工作距离，避免高倍观测时物镜镜头距离样品过近，误碰样品表面造成镜头或者待测件的损伤。物镜的安装接口采用行业通用的RMS标准螺纹，螺纹公差配合按照精密级要求加工，安装后物镜的光轴与显微镜的主光轴重合偏差控制在允许范围内，切换不同倍率物镜时无需大幅重新调整视野中心，可快速进入观测状态。

　　从安装边界尺寸来看，整个物镜的外径控制在标准物镜的兼容尺寸范围内，可适配多数多孔位物镜转盘的安装间距，不会出现相邻物镜安装后互相干涉的情况，镜身的长度也匹配常规显微镜的调焦行程范围，从最低倍到最高倍切换时，调焦机构的行程可覆盖所有型号物镜的齐焦差，无需大幅升降载物台即可完成对焦。镜筒内部的透镜压圈采用细牙螺纹设计，压圈端面做了消应力处理，锁紧时不会对透镜产生额外的压应力，避免透镜受挤压产生应力双折射，影响偏振观测等特殊场景下的成像效果。端部的镜片保护玻璃采用镀多层增透膜的光学玻璃，通过密封胶圈与镜筒连接，可阻挡日常使用中的灰尘、少量溅落的检测试剂进入镜筒内部污染内部透镜，日常维护时只需擦拭最外侧的保护玻璃即可，无需拆解整个镜组，降低维护成本与装调难度。

　　在实际工业检测场景中，这类物镜往往需要长时间连续工作，镜筒的金属结构可将内部透镜因为照明光源长时间照射产生的少量热量及时导出，避免镜组内部因为温度升高出现透镜间隔变化、焦距漂移的问题，保证长时间连续观测时的成像稳定性。镜身上的色环除了倍率标识作用外，也采用耐溶剂的油墨印刷，日常使用酒精、乙醚等清洁试剂擦拭镜身时不会出现标识脱落模糊的问题，可长期保持标识清晰可读。
