nLIGHT光纤二极管激光器模块结构设计

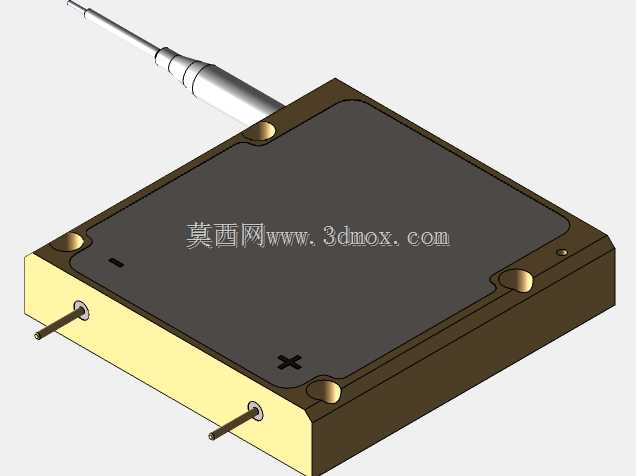

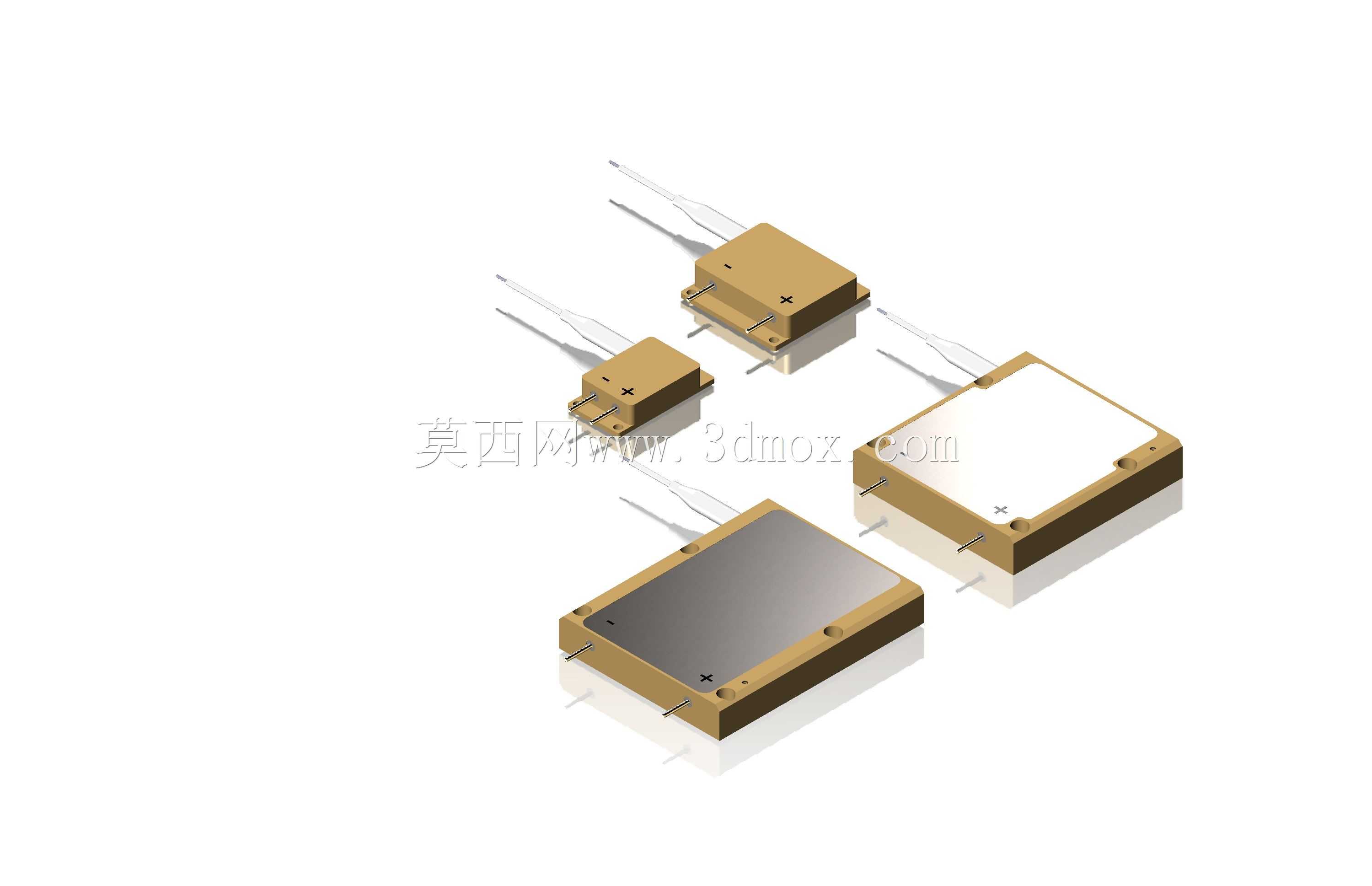

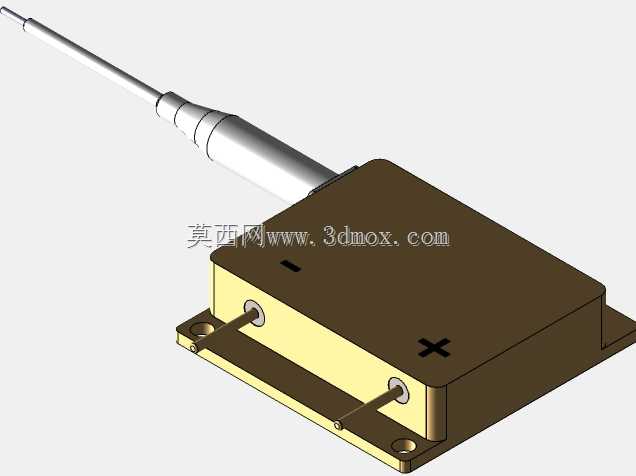

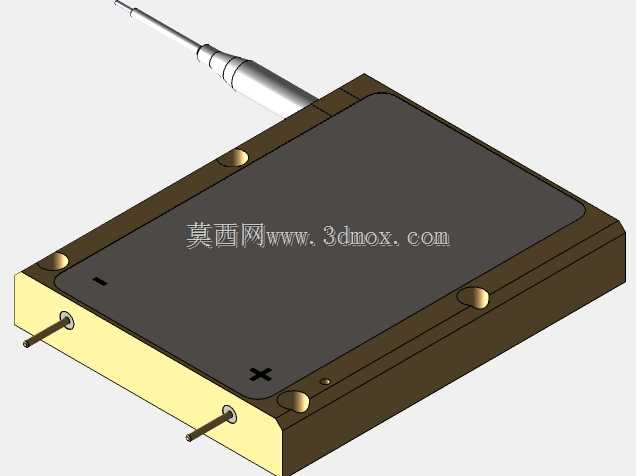

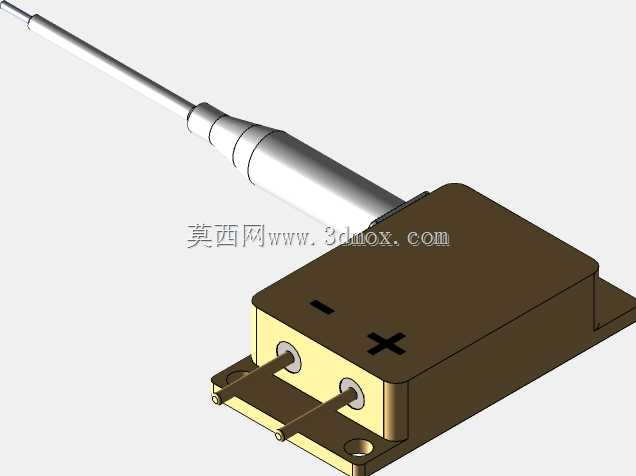

　　在工业激光加工、光通信传输、医疗激光设备、科研光学实验等诸多场景中，光纤耦合二极管激光器模块是核心的光发射核心部件，这类器件承担着将电信号转换为高稳定性激光输出、并通过光纤耦合实现光路柔性传输的关键作用，不同功率等级的模块可分别适配激光打标、塑料焊接、医疗激光消融、光通信信号发射、泵浦源搭建等不同工况的使用需求。本次呈现的四款不同规格的nLIGHT光纤二极管激光器模块，覆盖了从小功率信号级到中功率加工级的常用功率段，可满足不同集成场景的选型需求。从结构设计角度来看，这类模块的整体设计思路围绕散热效率、光纤耦合精度、安装适配性三个核心维度展开，首先是封装壳体的设计，四款模块均采用高导热金属材质作为基座与上盖，

　　壳体表面做了镀金或氧化发黑处理，既可以提升散热效率，也能避免外界杂散光干扰内部光路，同时金属壳体可以起到良好的电磁屏蔽作用，避免驱动电路的电磁干扰影响激光输出稳定性。模块的引脚布局采用对称式设计，引脚从壳体两侧平行引出，引脚间距符合行业通用的光电器件安装标准，可直接适配常规的PCB焊接安装或者插座式安装，无需额外定制转接板，降低集成阶段的结构适配成本。在安装边界方面，四款模块的外形尺寸形成梯度覆盖，最小规格的模块长宽尺寸不足20mm，厚度仅5mm左右，适合空间紧凑的便携式设备、小型光通信终端内部集成；最大规格的模块长宽尺寸在50mm左右，厚度约12mm，预留了更大的散热接触面积，适合连续工作的中功率工业设备集成，所有模块的底部均为平整的安装面，可通过导热胶贴合在设备散热基板上，也可通过壳体边角的安装孔位进行螺丝固定，安装孔位的位置与同规格行业通用产品完全兼容，可直接替换同类型进口模块，降低设备改造成本。光纤引出端设计在模块的单侧，采用金属应力释放结构对光纤根部进行保护，避免安装或使用过程中光纤弯折导致的耦合效率下降或者光纤断裂问题，光纤的出纤方向与壳体平面平行，可根据设备内部走线需求调整弯折角度，适配不同的内部光路布局。从功能特性来看，这类模块内部集成了激光二极管芯片、耦合透镜、光纤固定结构、热敏电阻等核心部件，出厂前已经完成了光路耦合校准，用户在集成时无需额外进行光路调整，

　　只需要按照引脚定义接入对应的驱动电路与温控电路即可获得稳定的激光输出，模块内部的热敏电阻可实时反馈芯片工作温度，配合外部温控电路可将芯片工作温度稳定在合适区间，保证激光输出功率的稳定性与器件使用寿命。在实际选型集成过程中，结构设计人员需要重点关注模块的安装平面平面度要求，若安装面存在凸起或者间隙，会导致散热接触热阻增大，芯片工作温度升高，进而影响输出功率稳定性甚至缩短器件寿命，因此在设计设备散热基板时，对应模块安装区域的平面度需要控制在0.02mm以内，表面粗糙度不高于Ra1.6，安装时需要在模块底部与散热基板之间涂覆均匀的薄层导热硅脂，填充微观间隙降低热阻。另外需要注意光纤引出端的弯曲半径要求，

　　常规单模光纤的动态弯曲半径不能小于30mm，静态弯曲半径不能小于15mm，在进行设备内部走线设计时需要预留足够的走线空间，避免光纤过度弯折导致损耗增大。四款不同规格的模块在结构细节上做了针对性优化，小功率模块的壳体更轻薄，引脚更细，适合波峰焊批量生产；中大功率模块的壳体厚度更大，引脚直径更粗，可承载更大的驱动电流，同时壳体侧面预留了热敏电阻的引脚，方便用户直接采集温度信号，无需额外加装温度传感器。这类模块的三维结构建模完整还原了实物的所有细节，包括壳体的倒角、引脚的长度与直径、光纤引出端的结构、安装孔位的尺寸与位置，可直接导入设备整体装配模型中进行干涉检查、安装空间校核、散热路径仿真，帮助结构设计人员在研发阶段就完成安装布局的验证，避免后期打样阶段出现结构干涉、安装空间不足等问题，缩短设备研发周期。
