80mm规格风扇金属防护格栅结构设计

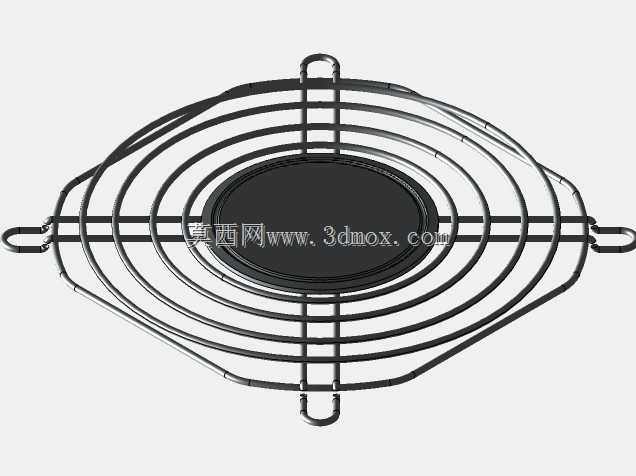

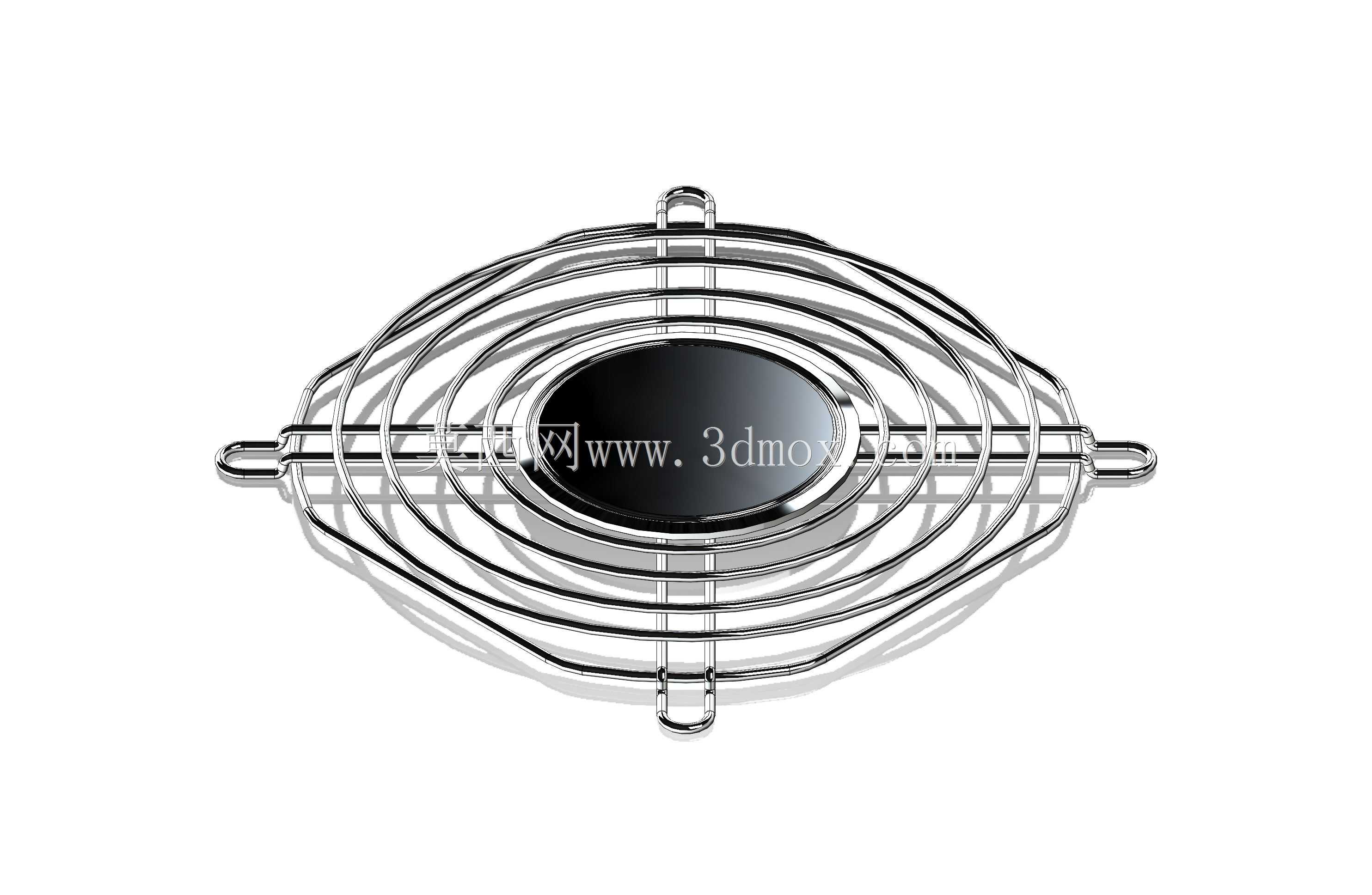

　　在工业电控柜、嵌入式工控设备、小型散热通风机组的装配场景中，散热风扇的前端防护结构是容易被忽略但直接影响设备运行安全的部件，本次设计的这款适配80mm轴流风扇的金属防护格栅，正是针对这类小尺寸通风散热场景的防护需求开发。日常设备运维中，外露的风扇扇叶存在误触碰卷入异物、线缆剐蹭扇叶造成损坏的风险，尤其是在车间电控柜、桌面型工业测试设备这类人员操作距离近、布线密度高的场景，没有防护的风扇不仅容易造成扇叶损坏，还可能引发线缆绝缘层破损带来的电气安全隐患。这款格栅的整体轮廓采用椭圆式环形绕丝结构，中心设置椭圆形的标识安装位，既可以预留品牌标识粘贴或嵌装的空间，也能对中心区域的气流进行合理导流，避免中心位置无支撑导致的网丝受力变形。

　　从结构受力角度看，多圈同心的环形金属丝搭配径向的连接筋，整体采用一体弯折焊接成型工艺，所有金属丝的衔接位置都做了平滑过渡处理，没有突出的焊疤或尖锐边角，安装后不会剐蹭安装面的密封胶条或是周边的布线。安装固定位采用对称分布的四个挂耳式结构，分别对应80mm规格风扇的四个标准安装孔位，安装时不需要额外制作转接支架，直接配合风扇自带的安装螺丝就可以完成固定，挂耳的开孔尺寸适配常规的M3、M4风扇安装螺丝，安装公差控制在±0.2mm范围内，不会出现孔位错位导致的安装应力。格栅的金属丝直径经过反复验证，选用的线径既可以保证整体结构的抗冲击能力，在受到10kg以内的正面静压力时不会出现永久变形，同时又不会过度遮挡通风路径，经过通风阻力测试，

　　这款格栅的风阻系数比同尺寸的冲压钢板防护网低17%左右，不会因为加装防护结构导致风扇的散热风量出现明显衰减。在设计过程中，特意规避了传统方形格栅四角容易积灰、边角应力集中容易断裂的问题，椭圆式的外轮廓没有尖锐的直角，日常清洁维护时用毛刷就可以轻松扫去表面附着的灰尘，不会出现清洁死角。针对8000系列同安装尺寸的轴流风扇，这款格栅的安装边界做了兼容性优化，整体厚度控制在8mm以内，安装后不会突出风扇安装面过多，在设备内部安装空间局促的场景下，也不会和内部的PCB板、电容、接线端子等元器件产生干涉。网丝之间的间隙控制在6mm以内，既可以保证通风效率，又能有效阻挡直径7mm以上的异物进入扇叶区域，满足电气设备外壳防护的基本安全要求，

　　同时手指无法直接穿过间隙触碰运转中的扇叶，符合工业设备的操作安全规范。格栅的表面处理采用电镀亮面工艺，不仅具备基础的防锈抗氧化能力，在设备内部的可视区域也能保持整洁的外观，不会因为长期处于高温高湿的柜内环境出现锈迹掉落污染内部元器件的问题。在建模过程中，所有的弯折弧度都做了曲率连续处理，金属丝的弯折位置没有出现应力集中的锐角，实际生产时弯折成型的良品率更高，焊接位置都设置在格栅的背面，正面没有焊接痕迹，整体外观一致性更好。和市面上常见的塑料防护格栅相比，这款金属结构的格栅耐温范围更广，在风扇长期运转排出热风的环境下，不会因为长期高温出现老化脆裂的问题，使用寿命可以和风扇本体保持一致，不需要后期频繁更换防护配件。在设备选型搭配时，只要是安装孔距为80mm的标准轴流风扇，不管是用于机柜散热、电源模块散热还是小型工业设备的通风散热，都可以直接适配这款格栅，不需要额外调整安装结构，能够大幅缩短结构设计阶段的配件选型周期，减少非标定制防护件的开发成本。
